1. 简介

锁存器和触发器统称为双稳态电路，它们具有存储数据的功能，是构成各种时序电路的基本单元

2. 锁存器

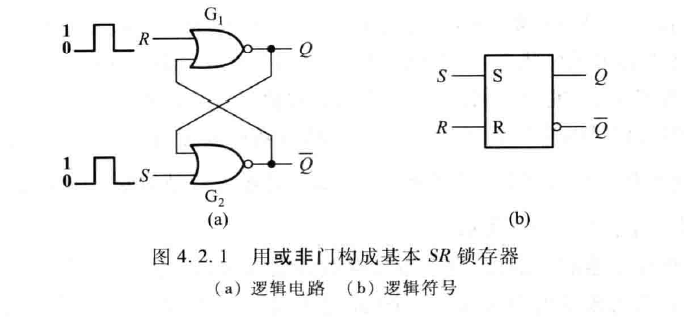

2.1 SR锁存器

1. 当S=0,R=0时，电路状态不变，故电路具有记忆功能
2. 当S=1,R=0时，电路进入置位状态，Q=1
3. 当S=0,R=1时，电路进入复位状态，Q=0
4. 当S=1,R=1时，电路的输出端在0和1之间振荡，不定态。

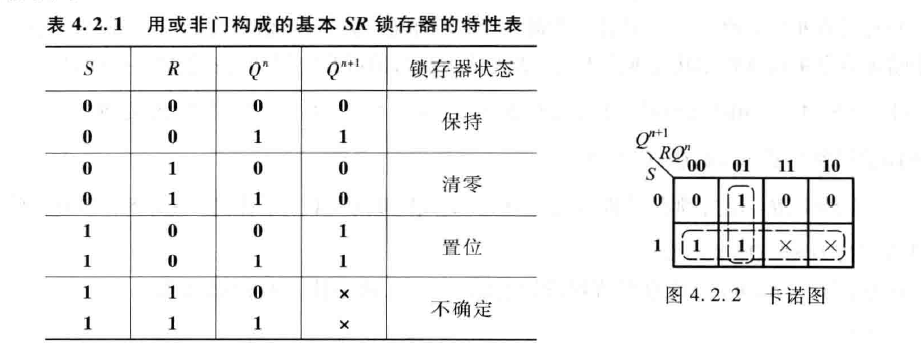

2.2 特性表和特性方程

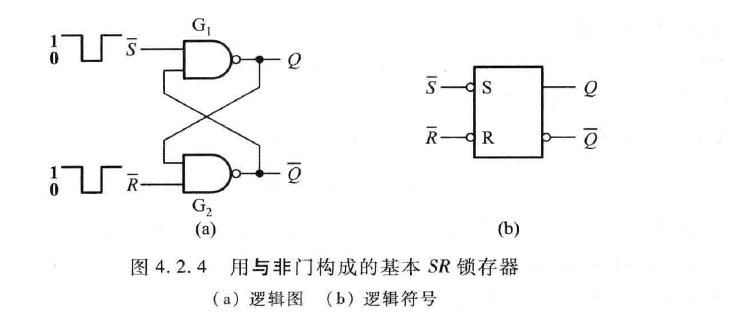

2.3 由与非门构建的RS锁存器

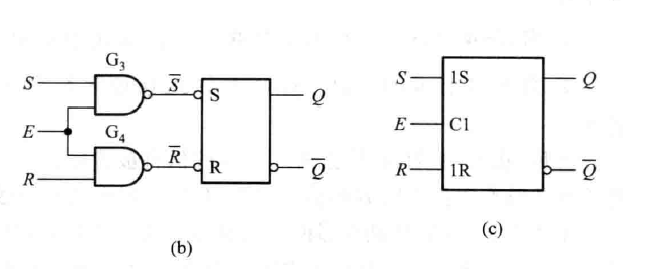

2.4 门控SR锁存器

1. 当E=0时，锁存器状态保持不变
2. 当E=1时，锁存器有置位、复位、保持、不定状态四种，和SR锁存器一样

2.5 门控D锁存器

1. 特性方程


3. 触发器

触发器的输出只在时钟脉冲信号CP的某一个边沿才会发生改变

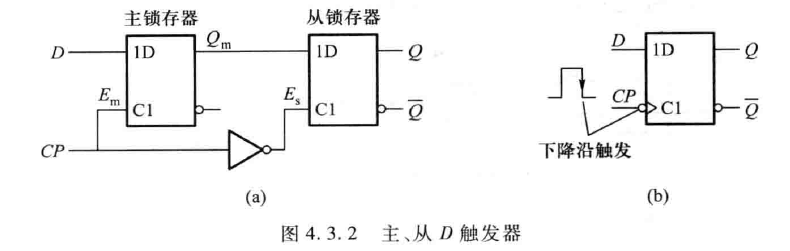

3.1 主从D触发器

当CP=1时，主锁存器Em=1,主锁存器接收D信号，Qm的值跟随外部输入D的值变化
当CP=0时，主锁存器不工作，Es=1,Qm的值传递给从锁存器Q输出

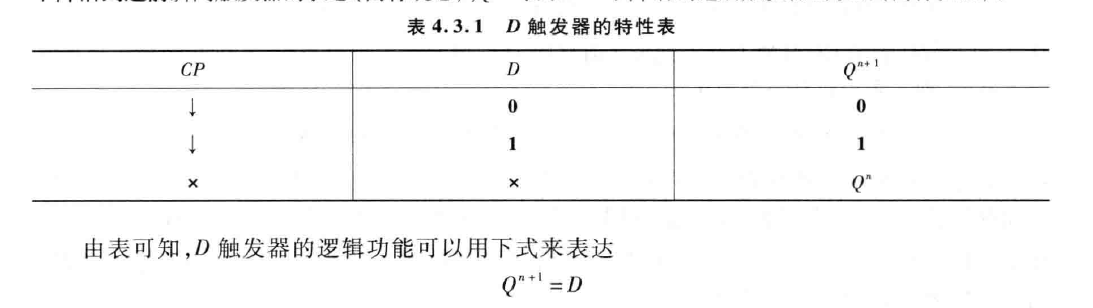

3.2 特性表和特性方程

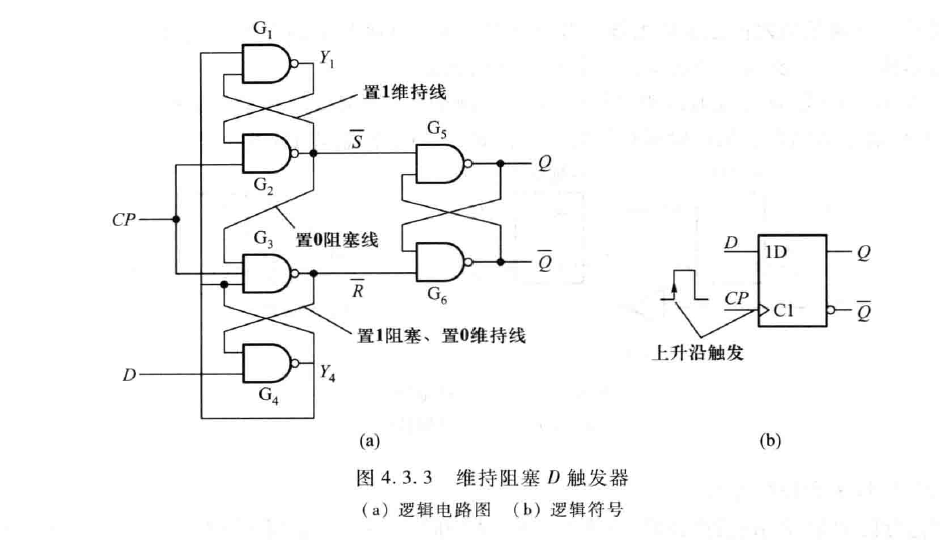

3.3 维持阻塞D触发器

主从D触发器的缺点是：在CP=1期间，输入信号必须保持稳定，否则会产生错误的结果。因此，设计了维持阻塞D触发器

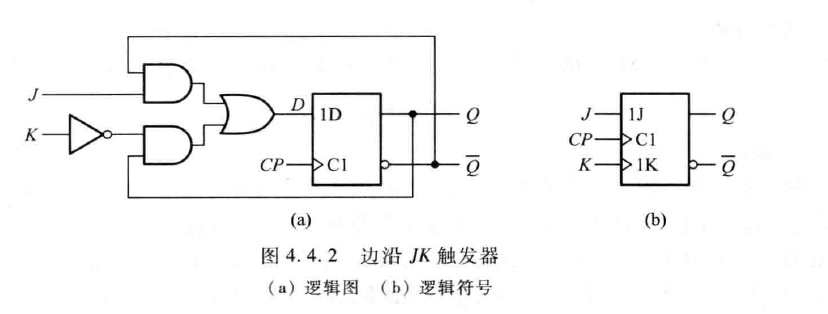

3.4 JK触发器

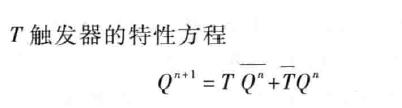

特性方程

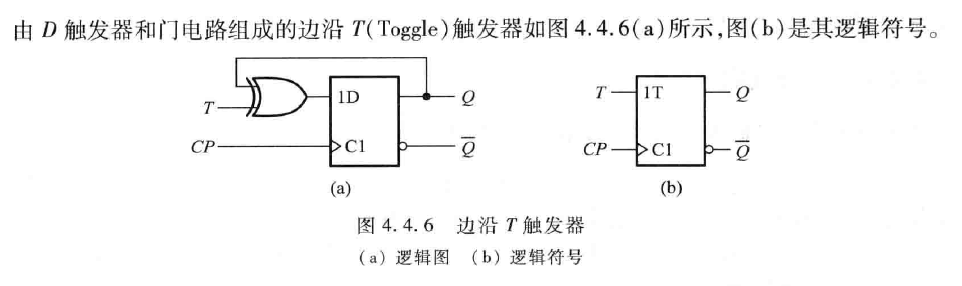

3.5 T触发器

4. 锁存器和触发器的区别

1. 锁存器是一种对输入电平敏感的存储电路单元；而触发器是有锁存器构成，只有在时钟脉冲沿到来的时候状态才可以改变
2. latch由电平触发，非同步控制；DFF由时钟沿触发，同步控制。
3. latch对输入电平敏感，受布线延迟影响较大，很难保证输出没有毛刺产生；DFF则不易产生毛刺。

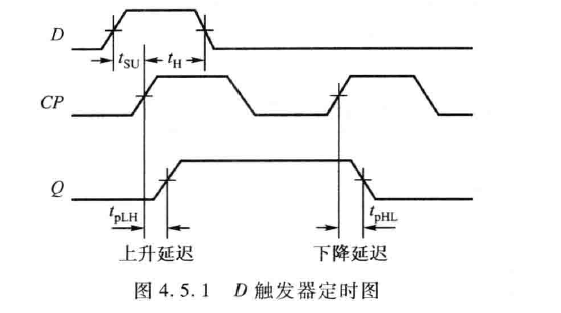

5. 建立时间和保持时间

建立时间指时钟沿到来之前数据需要稳定的时间；保持时间指时钟沿到来之后数据需要保持稳定的时间。一般建立时间(12ns)大于保持时间(3ns)。
传输延迟：指在时钟沿到来时，输入信号D被传送到触发器输出端的这一段时间(35ns)
