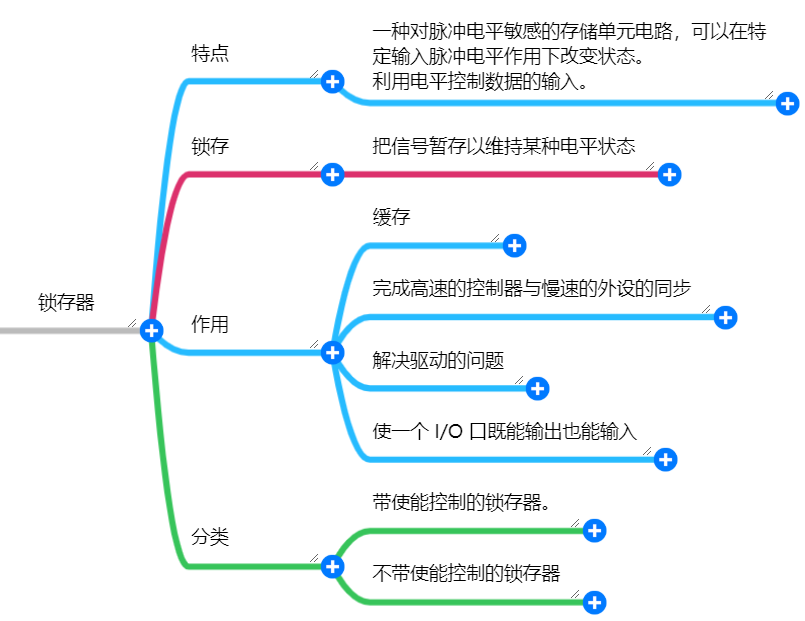

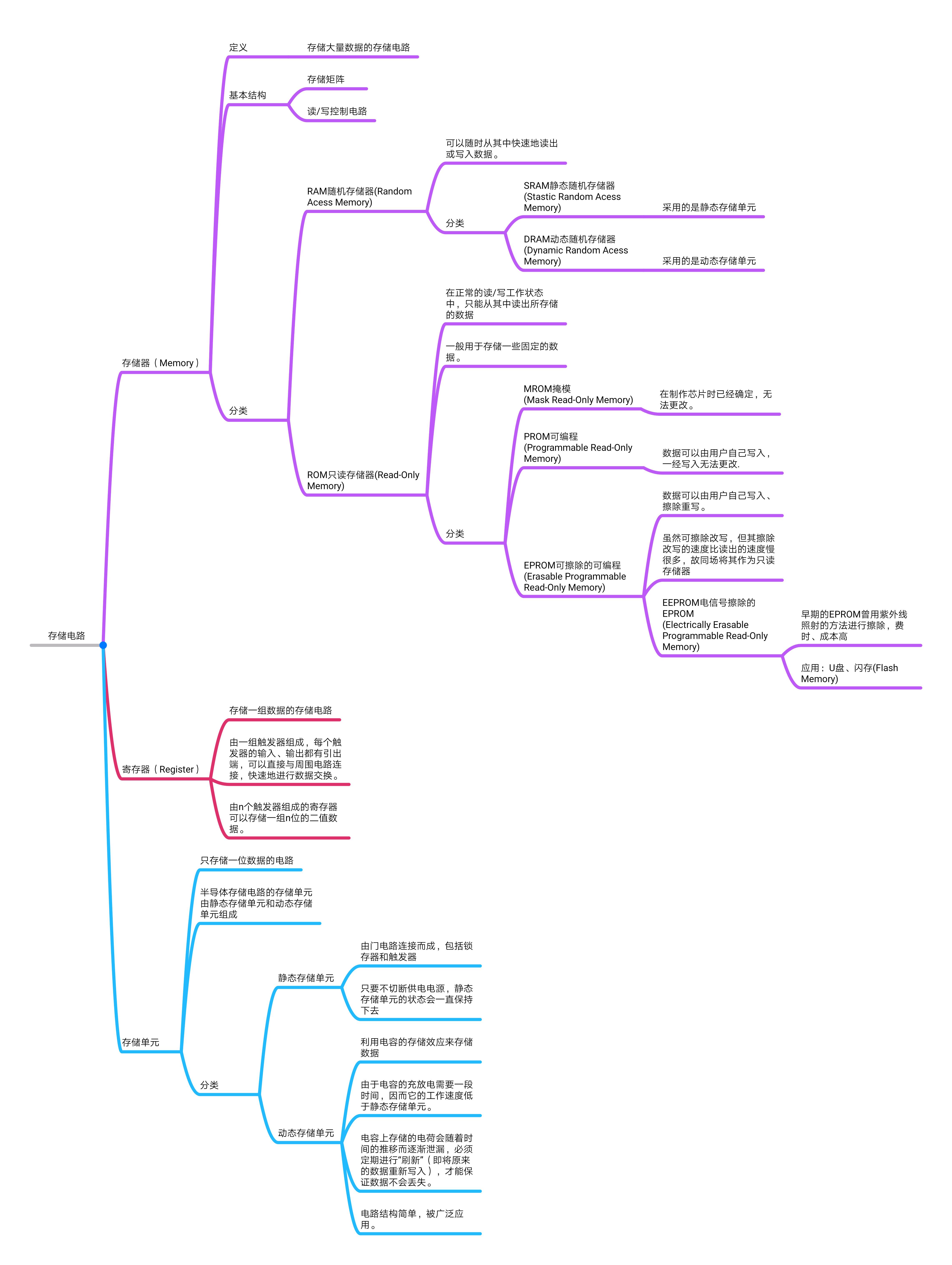

【 1. 或非门锁存器 】

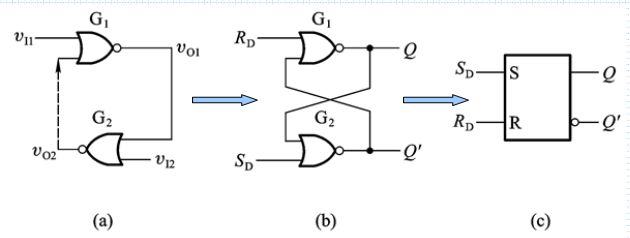

• 工作原理

1. 高电平有效。
2. SR由11→00，Q^*不定，所以正常工作下，应遵循SR=0的约束条件。
3. ① SR=11时，Q和Q^’均为不定0（ 即此时若S、R同时由1变为0，Q和Q’会出现不定 ）。
   ② SR从11->00后，Q和Q^’均为不定。（即Q、Q’会从0变成1，再变成0反复循环，状态不定，产生振荡）

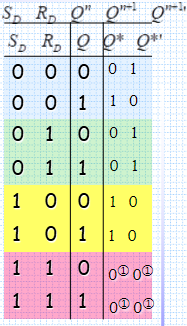

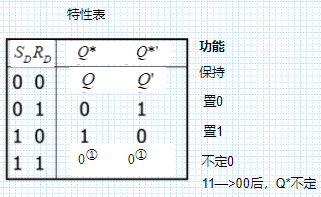

• 功能描述

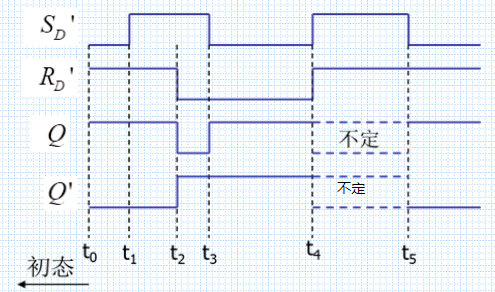

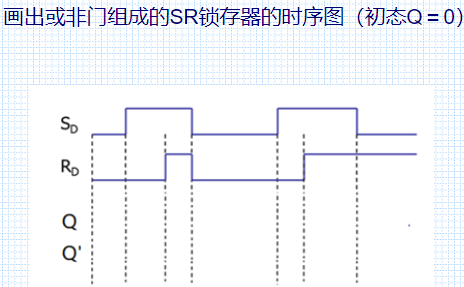

• 时序图

【 2. 与非门锁存器 】

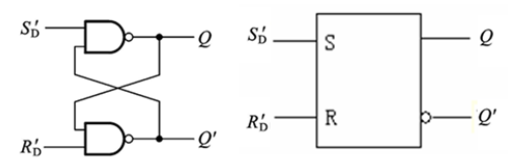

• 工作原理

S’为置1输入端
R’为置0输入端

1. 低电平有效
2. S’ R’ 由00→11后，Q、Q^’不定，所以正常工作下，应遵循SR=0的约束条件。
3. ① S’R’=00时，Q和Q^’均为不定1（ 即此时若S’、R’同时由0变为1，Q和Q’会出’现不定 ）。
   ② S’R’从11->00后，Q和Q^’均为不定。（即Q、Q’会从0变成1，再变成0反复循环，状态不定，产生振荡）

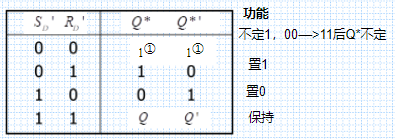

• 功能描述

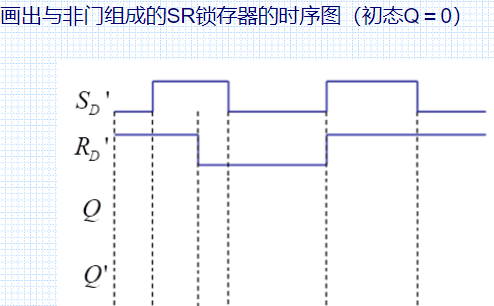

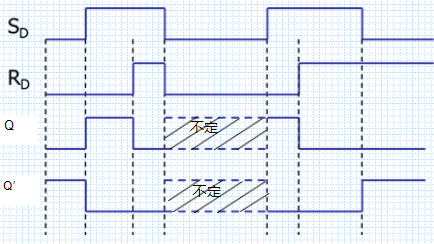

• 时序图

【 3. 应用：开关消抖 】

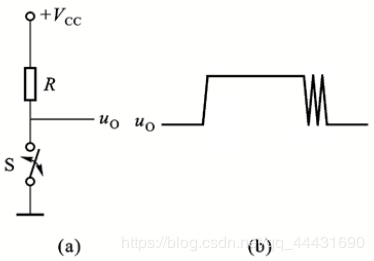

• 现象：

• 原因：
  抖动产生因为机械固有的物理特性，在瞬间接触的时候会有力学的回弹，造成2-8毫秒内信号不稳定。
  这种抖动对人来说是感觉不到的，但对电路来说，则是完全可以感应到的：
  当按钮被按下时，你所期待的效果应该是：111111111000000000…，
  而事与愿违，单片机读到的信号可能会是：111110110110000000…，
  这中间连续的1和0过渡处，短暂的几个随机交错出现的01就是我们不期望产生的抖动
• 解决办法：
  利用基本RS触发器的记忆功能消除机械开关振动引起的干扰脉冲
  令开关一端接地，当开关S拨向A（一旦有接触时），Q=1，Q’=0，无论A怎么抖动，Q’=0又作为Q输入端，令Q一直保持1的状态。
