FPGA学习笔记23 -- Johnson 计数器

125 阅读 0 评论
我是靠谱客的博主 甜甜小馒头，最近开发中收集的这篇文章主要介绍FPGA学习笔记23 -- Johnson 计数器，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

module johnson(clk,clr,out);

    input clk,clr;

    output[3:0] out;

    reg[3:0] out;

    always @(posedge clk or posedge clr)

        begin

         if (clr)      out<= 4'h0;

         else

             begin     out<= out<< 1;

                       out[0]<= ~out[3];

            end

        end

    endmodule


module tb_johnson();

    reg clk,clr;

    wire[3:0] out;
 johnson u1(.clk(clk),.clr(clr),.out(out));
initial begin
clk<=1'b0;
clr<=1'b1;
#100 clr<=1'b0;
end
always #5 clk<=~clk;

    endmodule

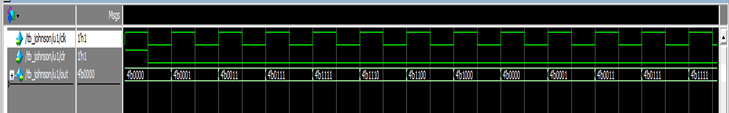

在这里插入图片描述

最后

以上就是甜甜小馒头为你收集整理的FPGA学习笔记23 -- Johnson 计数器的全部内容，希望文章能够帮你解决FPGA学习笔记23 -- Johnson 计数器所遇到的程序开发问题。
