芯片综合---学习杂记 1

Design Compiler

1.

DC默认的设计环境：同步时钟，上升沿

2.

时钟路径划分以及判断约束是否满足步骤

三个步骤：a.  把需要综合的设计拆分成时序路径的组合

　　　　　b.  计算每条路径的延时

　　　　   c.   用路径延时和期望到达的时间作比较，判断约束是否满足

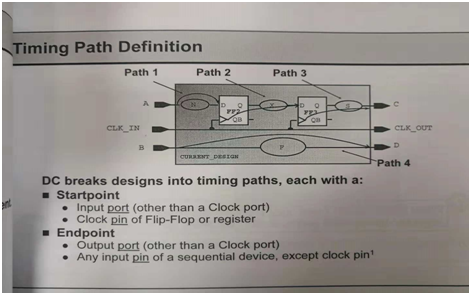

四条路径

起始点：输入端口（不包括时钟端口），时钟引脚

终点：   输出端口（不包括时钟端口），时序逻辑的输入引脚（不包括时钟引脚）

3.

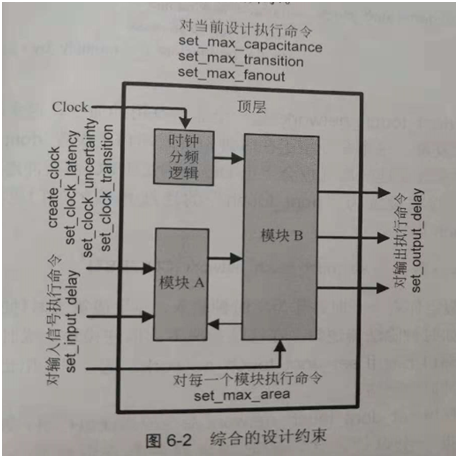

设定时钟的period，latency，transiton，uncertainty，还有对所有的输入信号执行命令input delay，对所有的输出信号执行命令 output delay。

对当前设计执行命令set_max_capacitance,set_max_transition,set_max_fanout

对每一个模块执行命令set_max_area



4.

create_clock命令用于定义有特定周期和波形的时钟对象，-period选项定义时钟周期，而-waveform选项控制时钟的占空比和起始边沿。

下例指定端口Clk为时钟类型，周期2ns，时钟正边沿开始于0ns，下降边沿发生在1ns，通过改变下降沿的值，可以改变时钟的占空比。

create_clock -period 2 -waveform [list 0 1]  [get_ports Clk]       时钟的单位由工艺库定义，通过report_lib <lib_name>   或者 get_attribute<lib_name> time_unit_name 命令查看时钟单位。

此时钟的时钟周期为2ns。如果creat_clock命令中没有 -waveform 选项，则时钟默认 rises at 0ns with 50% duty cycle 。

注意：

在某些情况下，模块可能只包括组合逻辑，为定义这一模块的延迟约束，可生成一个虚时钟，并指定相对于虚时钟的输入和输出延迟。也可选择使用set_max_delay和set_min_delay来约束这样的模块。

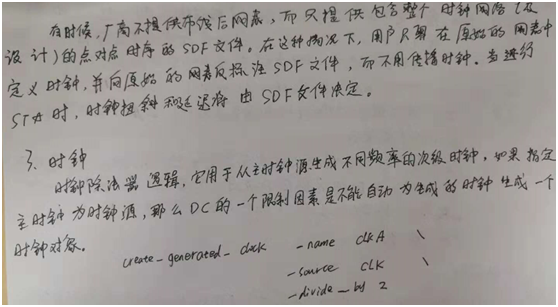

create_generated_clock命令用于设计内部生成的时钟。这一命令可用于描述作为主时钟函数的分频/倍频时钟。

create_generated_clock -name <clock name>    -source <clock source>   -divide_by <factor> | -multiply_by <factor>

5.

理想的时钟有无限的驱动能力，zero rise/fall transtion times; zero skew; zero insertion delay or latency。

时钟树buffer 和skew balancing  是在CTS阶段，CTS是在综合后执行,用的是IC Compiler工具。在DC中，时钟需要排除在设计规则约束（max_transition,max_capacitance）之外。

The recommended approach to dealing with clocks is to model estimated skew,latency and transition times during synthesis.

6.

set_clock_uncertainty -setup Tu [get_clocks CLK]      Tu包括时钟skew jitter margin

uncertainty 也可以用在时钟域之间，set_clock_uncertainty -setup Tu -from <Clk1> -to <Clk2>

7.

clock latency可分为souce latency和network latency【 clock network delay = source latency + network latency , "clock network delay" seen in a default timing report】

source latency是这clock信号来源到芯片的clock输入端的delay【source latency from  the actual clock origin to the create_clock port or pin  -used for either ideal or propagated clocks  (post layout)】

network latency是指芯片clokc输入端到flip-flop clock输入的delay【network  latency from  the create_clock port or pin to the register clock pins 】

   命令：create_clock -period 10 [get_ports CLK]

             set_clock_latency -source -max  3 [get_clocks CLK]

             set_clock_latency -max 1 [ get_clocks CLK ]  #pre-layout

            ##set_propagated_clock [get_ports CLK]  ## post-layout

8.

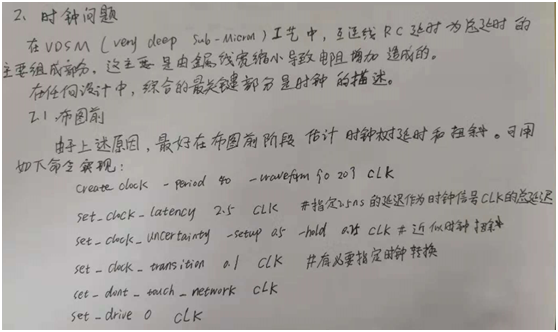

关于时钟的约束

set_clock_latency命令用于定义在综合时估计的时钟插入延迟，这主要用于布图前综合和时序分析。所估计的延迟值是时钟树网络插入（在布图阶段）产生延迟值的近似值。

set_clock_uncertainty命令让用户定义时钟扭斜信息。基本上此命令用于给时钟的建立和保持时间增加一定的余量。布图前阶段可比布图后阶段增加更多的余量。

强烈建议用户在布图前和布图后阶段都指定一定的余量，这样做的主要原因是使芯片少受制造工艺偏差的影响。

set_clock_transition命令很有用，用于进行布图前综合和时序分析。这个命令使DC对时钟端口或引脚使用指定的转换值(因为时钟网络伴有大的扇出，所以在布图前为时钟信号的转换时间设定一个固定值是必要的）

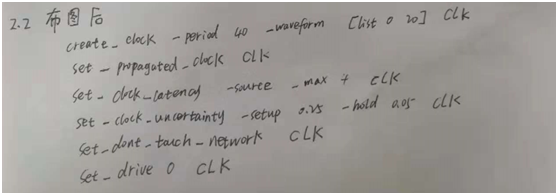

set_propagated_clock 用于当设计已完成时钟树网络插入的布图后阶段。在这种情况下，将用传统的延迟计算方法求出延时。



　　creat_clock -period 5 [get_ports Clk]

       set  CLOCK [get_clocks Clk]

       set_clock_latency -source  -max 4 $CLOCK

       set_clock_latency -max 2 $CLOCK #######################（可被pro计算出来）

       set_clock_transition -max 0.08 $CLOCK ##################（可被pro计算出来）

       set_clock_uncertainty -setup 0.5 $CLOCK

#set_propagated_clock [get_ports Clk]

9.

setup：在时钟到来之前，数据保持稳定不变的时间，如果建立时间不够，数据将不能在这个时钟上升沿被打入触发器。

（Tclock>Tclock_q_max+Tlogic_max+Tseup+Tskew)(Tskew考虑时钟树向后偏斜的情况)

hold：在时钟到来之后，数据保持稳定不变的时间， 如果保持时间不够，数据同样不能被打入触发器。

（Tlogic_min+Tclock_q_min >Tskew+Thold)(Tskew考虑时钟树向前偏斜的情况）

数据到达时间：launch time +Tclka + Tco + Tdata

数据要求时间（setup）：capture time + Tclkb - Tsetup

setup slack = T+Tskew - Tco -Tdata -Tsetup（负的skew）

数据要求时间（保持）：capture time + Tclkb + Thold

hold slack = Tskew + Thold - Tco -Tdata （正的skew）

10.

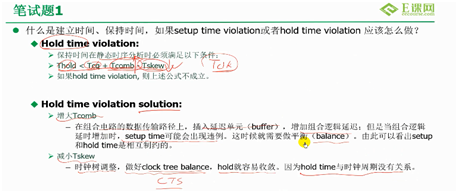

降频一般是可以解决setup violation的，但是如果出现hold violation, 如果负slack的值比较大，一般要修改设计或约束，如果负slack值较小，可以在P&R阶段通过insert buffer 来fix掉

recovery：有些类似于setup检查，是指撤销复位时，rst变到非复位状态的电平必须在clk之前一定的时间到来，可以保证clk在采样时，DFF处于非复位状态

removal：有些类似与hold检查，但又不完全相同，它是指复位时，rst在clk到来之后还需要维持的时间，否则会出现复位不成功

clock skew：clock在不同时序器件clk脚上的时间差异叫做clock skew

clock uncertainty：clock在时序器件clk脚上的不确定性，包括clock jitter和clock skew两部分的总和.

clock transition：clock信号的skew时间。分为上升沿时间和下降沿时间。

clock gating：指门控时钟。由于低功耗的要求，有些模块会停止工作。通过停掉clock减少这些模块的耗电.

clock jitter：clock源是芯片外部管脚引入或是内部PLL产生的。clock的每个周期时间都会有微小的偏差，这种偏差叫做clock jitter.

clock latency：clock源到时序器件的clk脚的延迟叫做clock latency.

clock tree：从一个clock源出发，clock网络经过多级buffer，到达每个时序器件的clk脚。为了保证从clock源到每个器件clk脚的延时相差不多，clock在布局布线时做成树形网络结构，叫做clock tree

11.

在布局布线前主要是满足setup满足时序要求，保持允许有一点时序不满足，因为在布局布线后实际的延时会增加。

12.

set_input_delay 命令 用于输入端口

set_input_delay -max 23.0 -clock CLK {datain}

set_inuput_delay -min 0.0 -clock CLK {datain}

上述两条指令为信号datain指定了23ns的最大输入延时约束和0ns的最小输入延时约束，换言之，输入信号datain的建立时间要求为7ns，而保持时间要求为0ns。

如果，-min和-max选项都被省略的话，最大和最小输入延时规范使用相同的值。

13.

set_output_delay 命令 用于输出端口,表示在时钟边沿到来之前数据有效所需要时间。

set_out_delay -max 19.0 -clock CLK {dataout}

为信号dataout指定19ns的输出延时约束，这意味着在时钟沿后11ns数据有效。

注意：1. 在布图前阶段，有时有必要对选择的信号进行过紧约束以最大化建立时间，因此压缩额外时序余量以减少综合-布图迭代次数。为了达到这一目的，可在上述命令中指定过紧的约束值而我“愚弄”DC。切记，过分地过紧约束设计将导致不必要的面积增大和功耗增加。

           2.当布图后利用原位优化设计修正保持时间违例时，也可使用负值【如 -0.5】提供额外的时序余量。

14.

set_dont_touch_network非常有用，通常用于时钟网络和复位，这个命令用于在时钟引脚或端口上设置dont_touch属性。注意设置这一属性也会阻止DC为满足DRC而缓冲连线。此外，任何与被设置为“dont_touch”的连线相接触的门也将继承dont_touch属性。

dc_shell -t > set_dont_touch_network{CLK,RST}

注意：

1.假定有一个时钟作为主时钟输入，并生成第二时钟的模块，如时钟除法器逻辑，在这种情况下，应在模块生成输出端口上应用set_dont_touch_network，这会帮助阻止DC缓冲时钟网络。

2.如果一个设计包含门控时钟电路并且在时钟输入设置了set_dont_touch_network属性，就会阻止DC适当地缓冲门控逻辑，导致时钟DRC违例。这对门控复位同样成立。

15.

set_dont_touch用于在current_design、单元、引用或连线上设置don_touch属性，这一命令经常用于模块的层次化编译过程中，它也能用于阻止DC推断工艺库中的某种类型单元。

dc_shell -t > set_dont_touch current_design

dc_shell -t > set_dont_touch [get_cells sub1]

dc_shell -t > set_dont_touch [ get_nets gated_rst]

注意这个命令可以用于包含备用门的模块，这命令将指示DC不要去打乱（或优化）备用门模块的实例。

set_dont_use命令通常设置在.synopsys_dc.setup环境文件中，这一命令有助于从工艺库剔除用户不愿DC推断的某类单元。

例如，使用上述命令，能从工艺库中剔除名称以“SDFF”或“RSFF”开头的触发器，如下所示：

dc_shell -t > set_dont_use [list mylib/SDFF* mylib/RSFF*]

16.

高级约束，这些约束包括指定虚假路径、多周期路径、最大和最小延迟等，需要注意的是，过多使用时序例外，如虚假路径和多周期路径会对运行时间产生极大的影响。

set_false_path用于指示DC忽视某一路径的时序或优化。确定设计中的虚假路径是关键。用于这一命令的有效起点和终点分别是输入端口或时序元件的时钟引脚和输出端口或时序元件的数据引脚。另外，可使用开关 -through进一步明确某一路径。

dc_shell -t > set_false_path -from in1 -through U1/Z -to out1

注意：当时序关键逻辑由于虚假路径没能通过静态时序分析时，就使用这一命令。

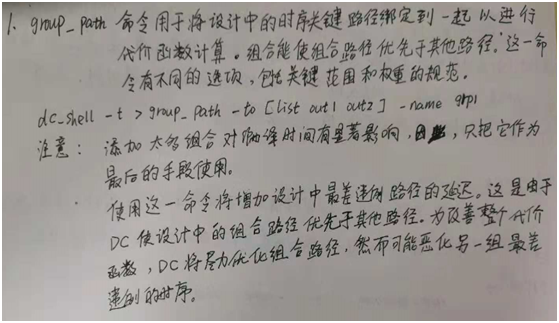

17.

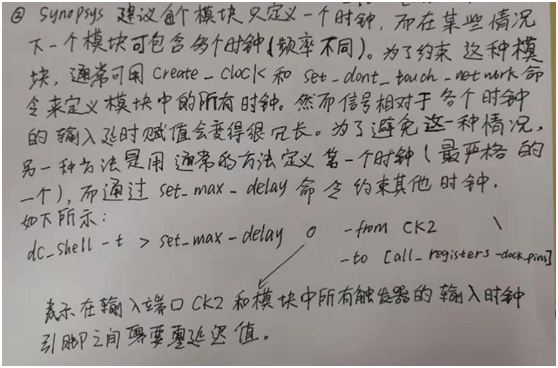

18.
