PT静态时序分析 第九课

第九课 Extracted and Interface Logic Models

学会在已经有设计好的门级网表的前提下，创建interface logic model，或者extracted timing model
学会用命令比较创建出的模型和门级网表之间的区别

• 为什么要创建模型？
  为了实现超大规模集成电路的静态时序分析，需要简化电路。

Create an ILM

好处：可以做分层的STA；可以真实地还原网表的物理状况；模型容易创建

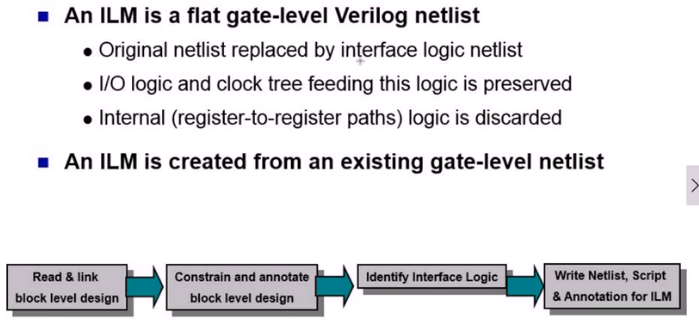

ILM的特性：

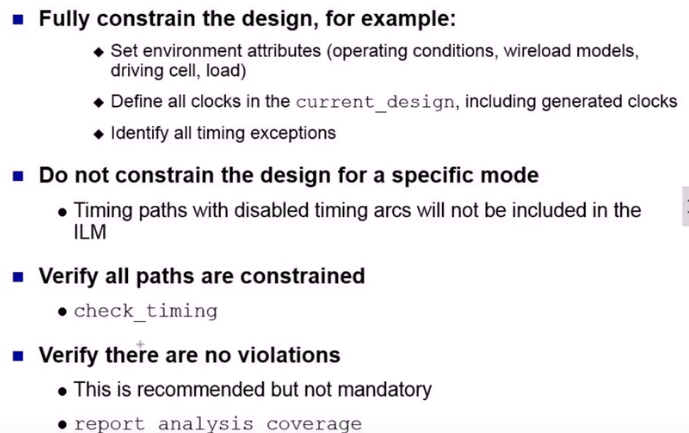

• 创建ILM之前
  1.保证设计的约束完整
  2.排除不需要约束的时序弧
  3.检查所有时序路径都有约束
  4.检查有无违例

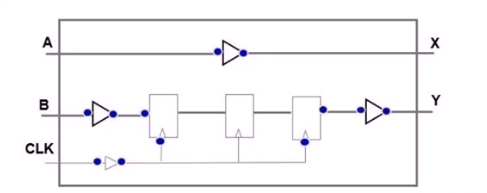

• 第一步：定义端口逻辑
  用命令为当前设计（current_design）的所有端口逻辑打上标签，并且忽略扇出过高的输入端口

identify_interface_logic

被打上标签的端口的is_interface_logic_pin属性变为true

第二步：画出ILM Verilog网表
用命令画出网表：

write_ilm_netlist
write_ilm_netlist -include_all_net_pins -verbose BlockA_ILM.v

包括了会影响延时的所有网表和pin，也包含了第一步当中没有打上标签的端口逻辑。（但是忽略了理想化的端口）

第三步：添加约束
导出脚本来描述模型中的断言/约束或者特殊处理的路径，用于顶层模块的分析和模型构建

write_ilm_script -instance I_BlockA_ILM.pt
write_ilm_script BlockA_ILM.pt

Example

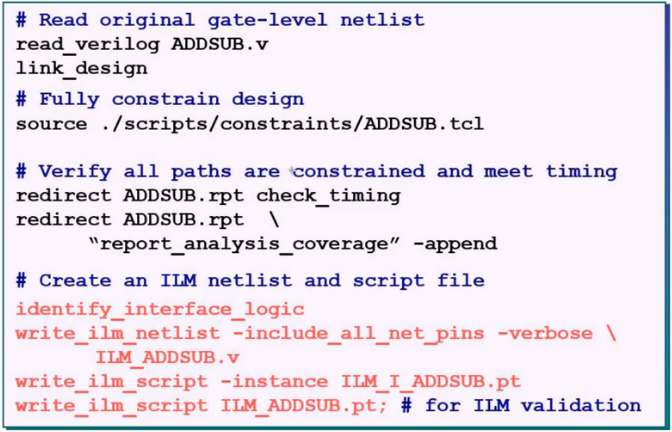

• Pre-layout
  从一个加法器/减法器的电路中创建ILM模型和脚本文件。

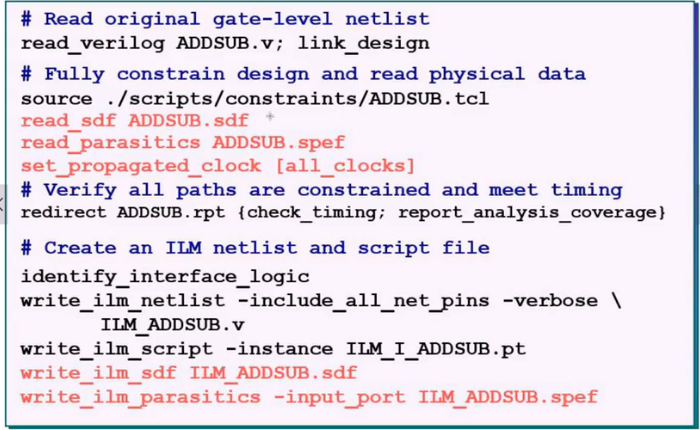

• Post-layout
  post-layout和pre-layout相比，不一样的地方在于创建ILM之前读入的是物理信息文件，包括SDF文件和寄生参数。
  并且需要已经生长好时钟树，才能保证ILM是准确的。
  创建ILM后导出寄生参数文件：

write_ilm_sdf BlockA.sdf
write_ilm_parasitics -input_ports BlockA.spef

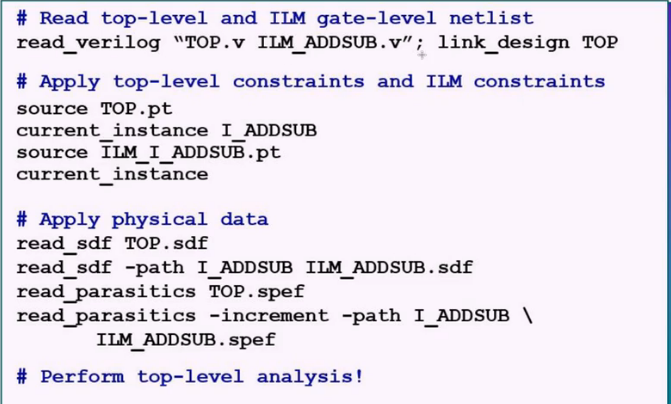

• 顶层模块的STA中使用ILM模型的实例


Extract a Timing Model

ETM的应用场景：需要在其它的工具，例如DC等软件中描写时序，或者一个模块不能改动/不能查看时，可以使用ETM模型。
因此ETM是一个黑盒子静态时序模型，不包含内部的寄存器路径，除了部分时钟也无法看到内部的pin脚。
ETM创建自已经设计好的门级网表，要求时序弧延时是输入转换时间和电容负载的函数。

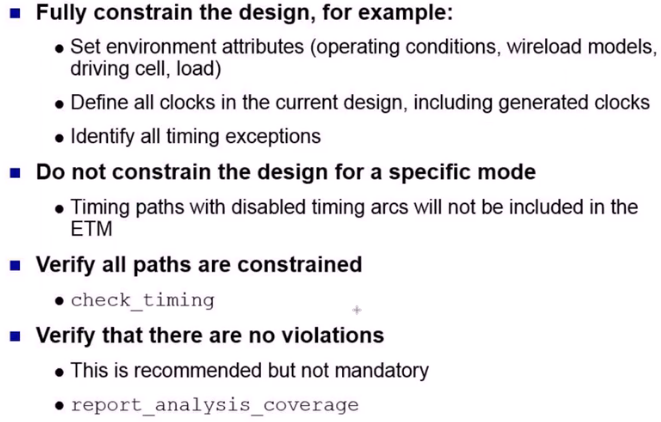

• 创建ETM之前
  需要检查的事项和ILM相同

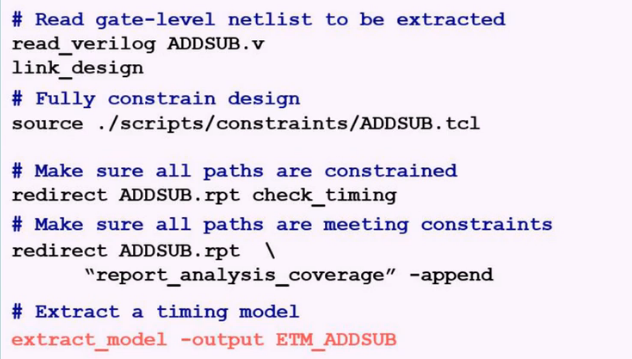

• Pre-layout

  一条命令可以创建出两个db文件
  1.modelname.db：包含了模块的详细网表和子模块的例化信息
  2.modelname_lib.db：只包含抽取出来的时序信息
  两个文件的准确性和应用场景有所不同。

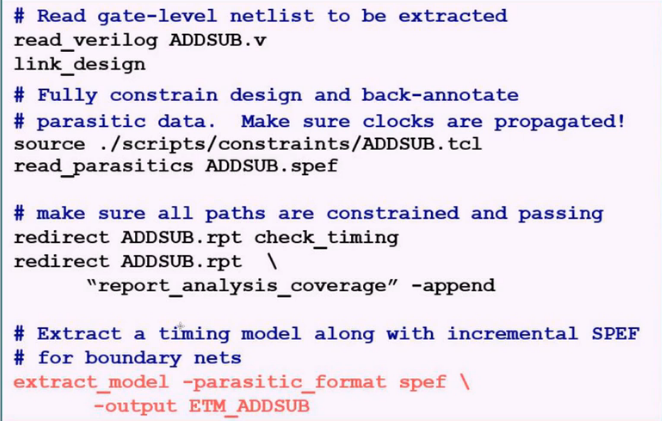

• Pre-layout
  和ILM模型的区别在于，只读取SPEF中的寄生参数不读取SDF文件，因为SDF文件内容过于详细，不利于构建模型。


Validation of Both ILM and ETM

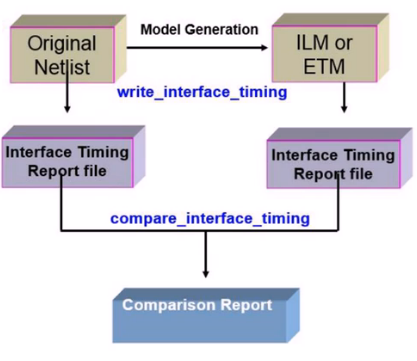

两种模型创建出来以后需要进行验证，才能判断好坏和准确性。

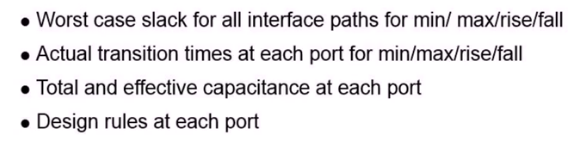

从原始网表和模型同时提取出interface timing并进行比较，提取出的文件包含以下内容：

提取的命令实例：

read_db ETM_ADDSUB.db; link_design
source ADDSUB.pt
check_timing; report_analysis_coverage
write_interface_timing ETM_ADDSUB.txt

提取出所有2个（3个）文本以后对其进行比较，比较结果会保存在compare.txt当中：

compare_interface_timing -slcak-tol 0.1
		-output compare.txt ETM_ADDSUB.txt ADDSUB.txt

总结

ILM模型准确性高，模型生成速度快，仿真速度优化程度中等
ETM仿真速度优化程度高，准确性中等，模型生成速度中等
