综合优化策略介绍-Design Compiler（五）

​

Synthesis Optimization Techniques

5.1 综合优化策略

level主要集中在gate_level，调用compile或compile_ultra。

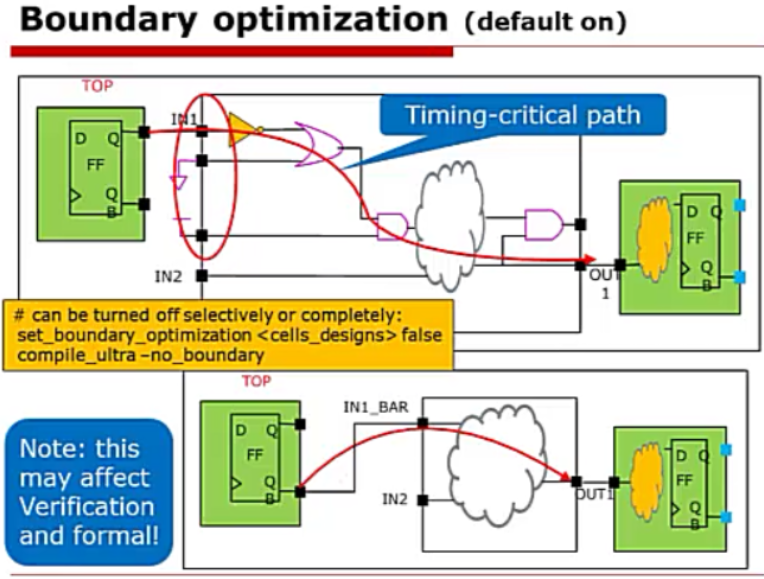

5.1.1 Boundary optimization边界优化

在编辑时，Design Compiler会对传输常数，没有连接的引脚和补码信息进行优化，也就是说边界优化会把边界引脚一些固定的电平，固定的逻辑进行优化。但是在formility（形式验证），需要告诉formility电路结构发生了改变。这个改变存放在DC的生成文件里。

　set_boundary_optimization<cells_designs> false #可设置某些cell不做边界优化
　　compile_ultra -no_boundary  #批量设置不进行边界优化

5.1.2 Auto-ungrouping及其取消

compile默认不打散，compile_ultra会自动将模块打散，打散后只能看到top层和具体实现；

set compile_ultre_ungroup_dw true ;#允许打散，取消desigware层次。也就是说，调用的一个加法器和一个乘法器，本来他们是以IP核的形式，或者说是以模块的形式进行综合的，但是设置了上面那么变量之后，综合后那个模块的界面就没有了。

为了使设计的结果最优化，建议将compile_ultra命令和DesignWare library一起使用。也就是说不打散较好。

　　set_ungroup <reference_or_cells> false  ;#禁止cell打散
　　set_app_var compile_ultra_ungroup_dw false  ；#禁止打散，使用designware层次
　　compile_ultra -no autoungroup ;#全部都不打散

论坛引用：全部ungroup打散后，没有boundary，一般功能是不会影响的，LEC来保证。但是function层次就没有了，比如对网表做一些verification，如STA时一些重要的点可能找不到了，如果还要debug的话几乎做不下去。

5.1.3 timing_high_effort_script

对时序做最好的优化，会把时序的优先级提升到超过DRC（Design Rule Check）的优先级，DRC是工艺厂商的要求，不满足DRC可能会出错。

compile_ultra -timing_high_effort_script

5.1.4 -timing 和 -retime

compile_ultra -timing #采用register replication的方法修复critical path时序
compile_ultra -retime #把时序不满足部分组合逻辑转移到有余量地方，前一级就得到很大的改善。后面的violation可以通过把时钟稍微往后挪一点来改善掉。
#Retiming的基本思想：这几种结构在功能和时序上是等效的

5.1.5 group_path划分原理

设计的时序路径分组，叫做path groups。默认每个时钟域对应一个path group，只有一个时钟情况下，划分为4个path_group：InputToReg、RegToReg、RegToOutput、InputToOutput。

==DC综合时序优化，每个path group，先优化关键路径（即最差的时序路径），然后才会优化接下来最差的时序路径。==这也是为什么区分不同path_group，如果最差的时序路径不满足，其余也不会优化，但有时优化次差路径有利于最差路径优化。

关键路径找不到优化解决方案，就会报告时序违反；也就是说关键路径没有达到时序满足，不会优化其它违反的时序路径。

group_path -name INREG -from [all_inputs]
group_path -name REGOUT -to [all_outputs]
group_path -name INOUT -from [all_inputs] -to [all_outputs]
group_path -name CLK -critical_range 0.2 #相比于critical_path差0.2ns的路径都可以得到优化，数值设置不能超过时钟周期的10%,过多的话需优化路径过多，效果未必更好
group_path -name CLK -critical 0.2 -weight 5 #权重为5优先优化RegToReg

名词解释

TNS: total negative slack总的负时序时间之和，即小于0的slack之和

WNS: worst negative slack最差的负时序

THS: total hold slack总的保持时间的负时序之和

WHS: worst hold slack最差的保持时间的负时序

参考文档

【1】DC学习（8）综合与优化

【2】[求助]ungroup使用

【3】数字逻辑综合工具-DC-06——综合优化过程

【4】综合约束命令group_path的理解

【5】后端基础概念—TNS＆WNS

【6】数字IC设计之综合工具Synopsys DC（3）
