建立时间、保持时间、时钟输出延时、时钟偏斜、slack（公式整理）

87 阅读 0 评论
我是靠谱客的博主 清爽心锁，最近开发中收集的这篇文章主要介绍建立时间、保持时间、时钟输出延时、时钟偏斜、slack（公式整理），觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

文章目录

      • 一道华为笔试题
      • 1.tclk最小周期tclk_min
      • 2.时钟建立时间Tsu
      • 3. 时钟保持时间Thold
      • 4.时钟输出延时Tco
      • 5. slack
      • 6.时钟偏斜
      • 答案
      • Reference

一道华为笔试题

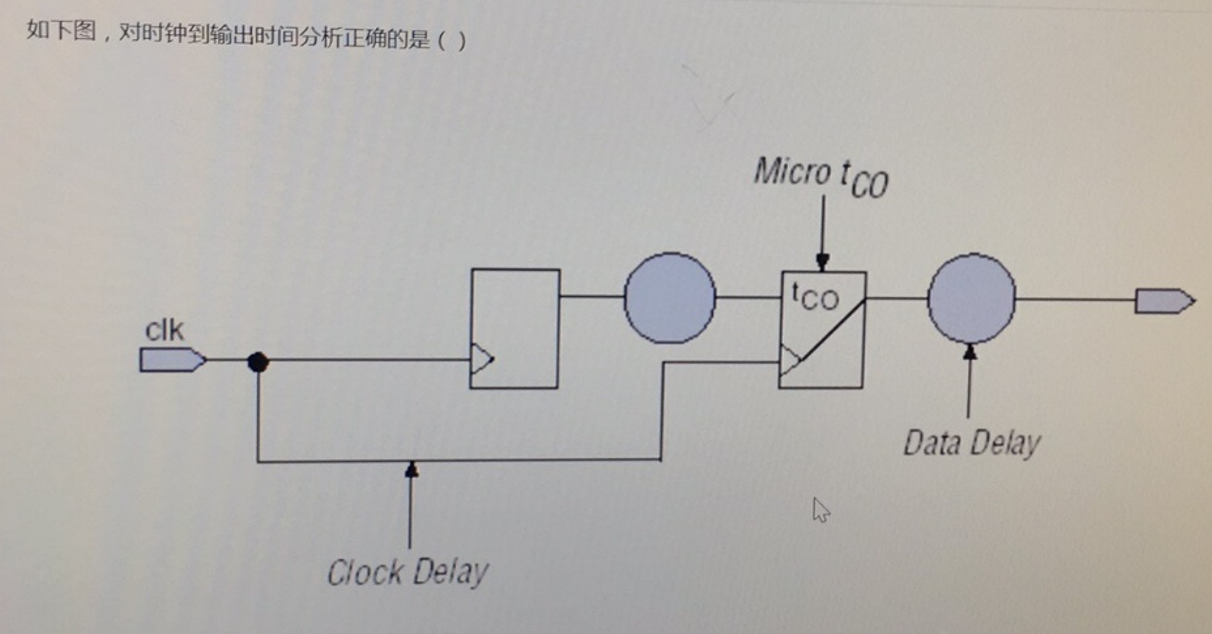

在这里插入图片描述

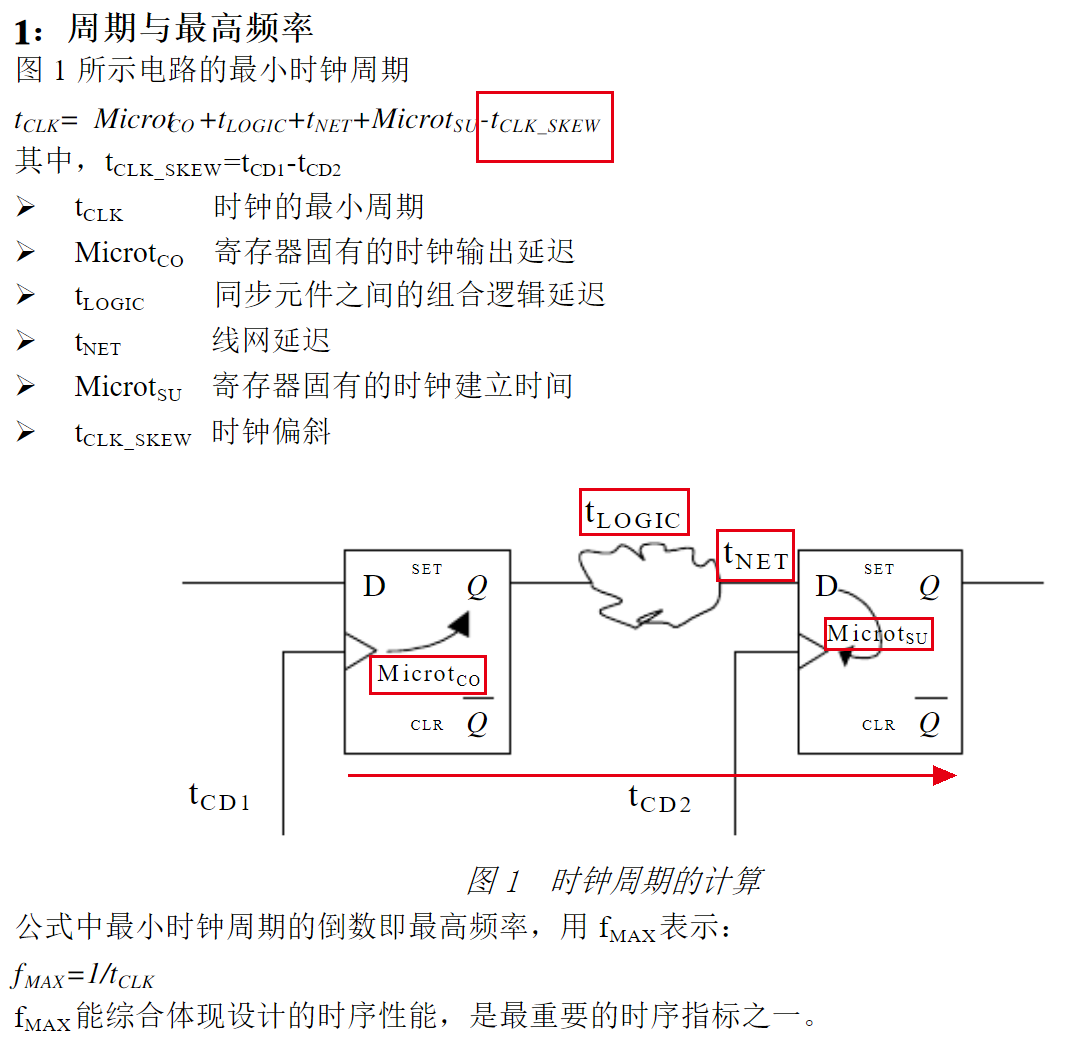

1.tclk最小周期tclk_min

tclk_min=Tsu_ff1+Thod_ff2+t_logic+t_net-时钟偏斜
在这里插入图片描述

2.时钟建立时间Tsu

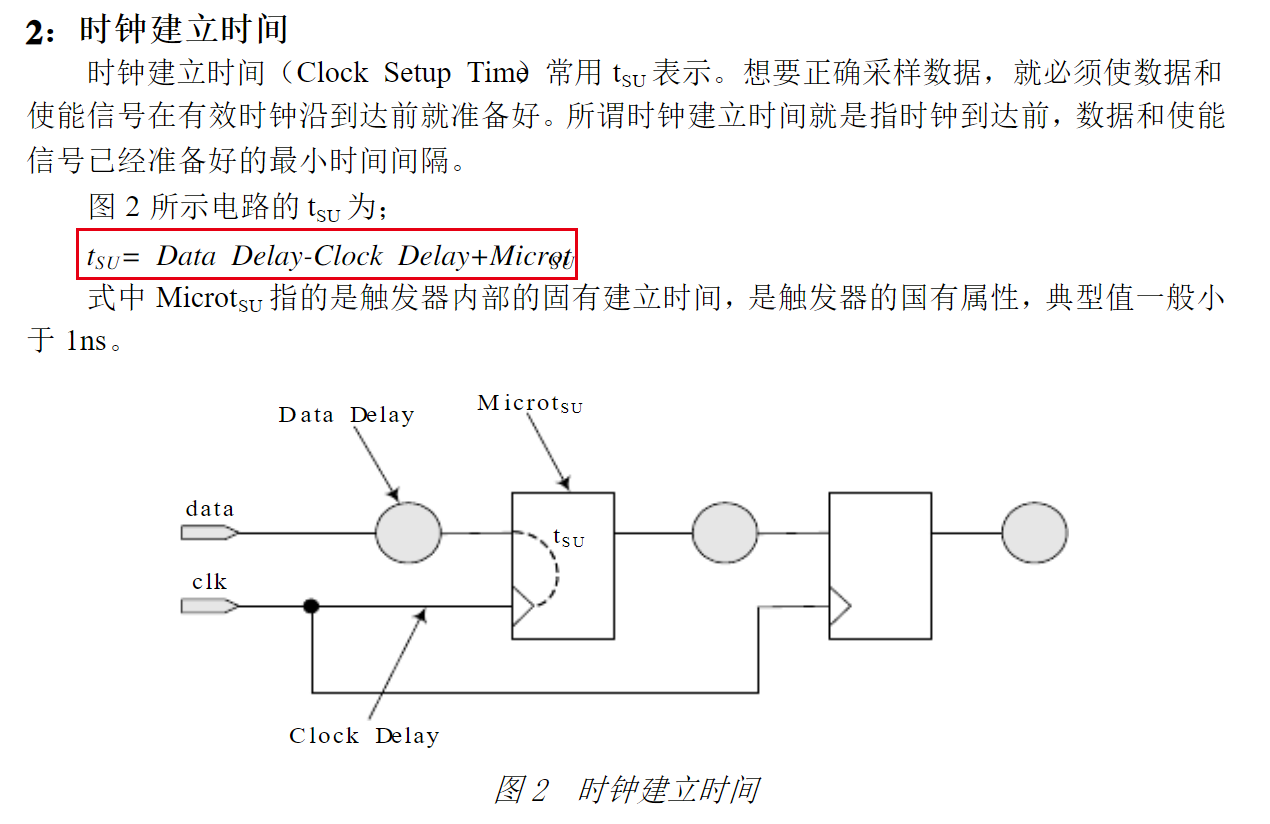

Tsu理解为正确采样数据的时间，那肯定要加上T_data_delay，再加上FF本身的建立时间。
再考虑，clk是否准时到达呢？clk如果有delay，还要再减去clk_delay
Tsu=T_data_delay+T_su_ff-T_clk_delay
在这里插入图片描述

3. 时钟保持时间Thold

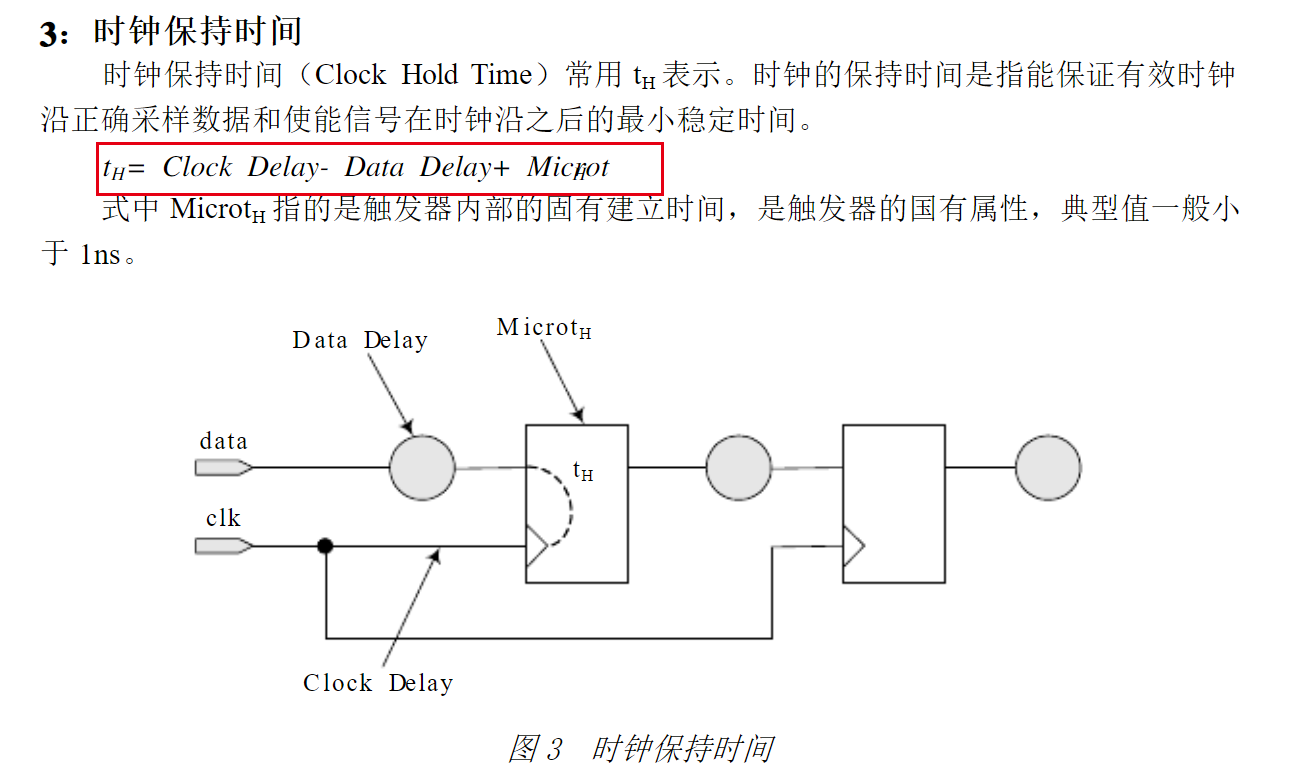

保持时间和建立时间相反，还是要加上FF的hold时间，不过变成了clk delay-data delay
Thold=T_clk_delay-T_data_delay+T_su_ff
在这里插入图片描述

4.时钟输出延时Tco

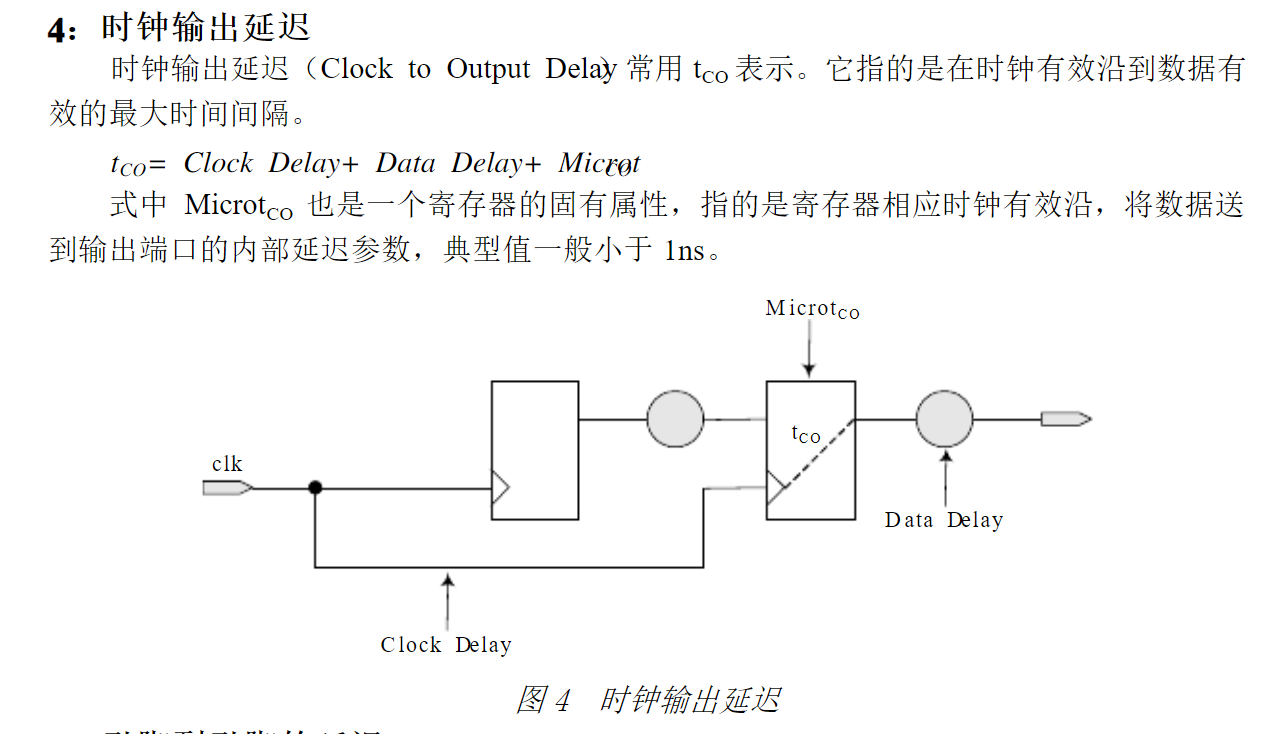

理解：tco是clock到output的T，所以tclk+tdata+tmicro=Tco
在这里插入图片描述

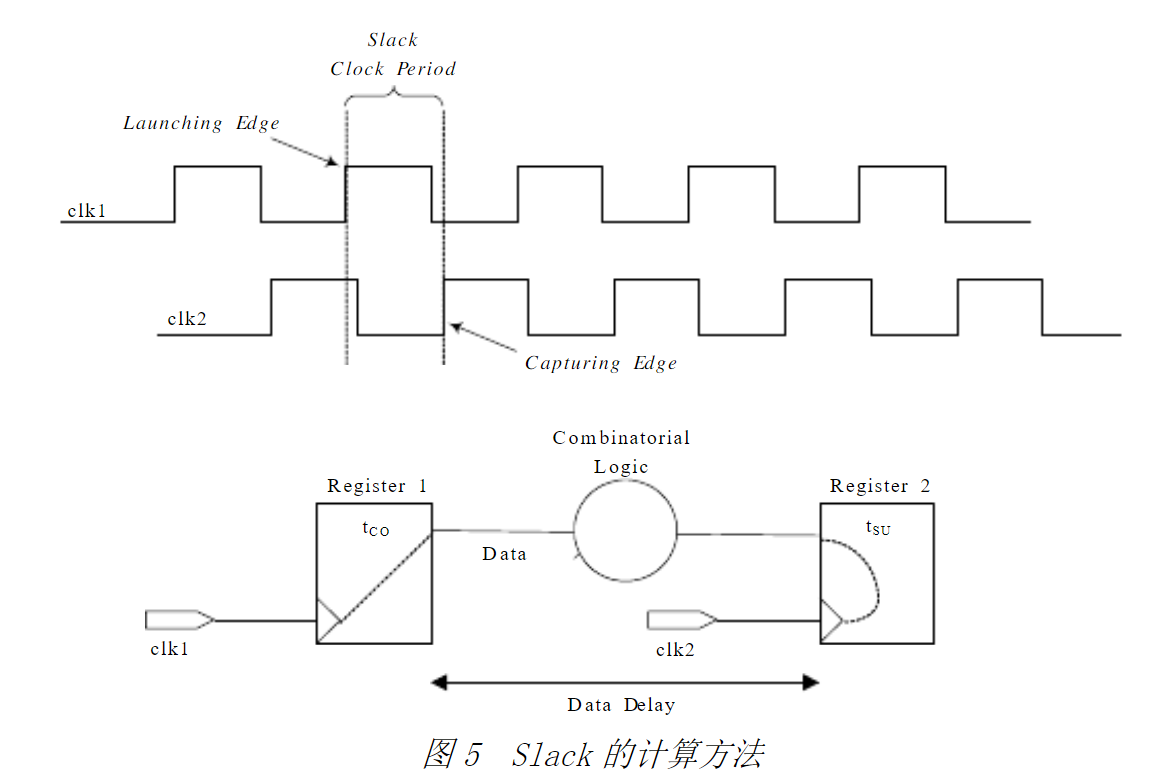

5. slack

在这里插入图片描述
在这里插入图片描述

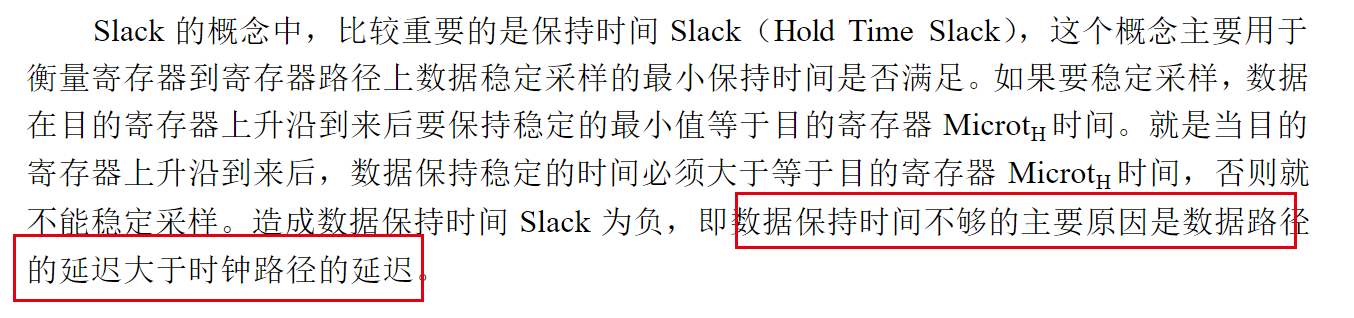

理解：保持时间不够主要是因为Tclk delay-Tdata delay<0
在这里插入图片描述

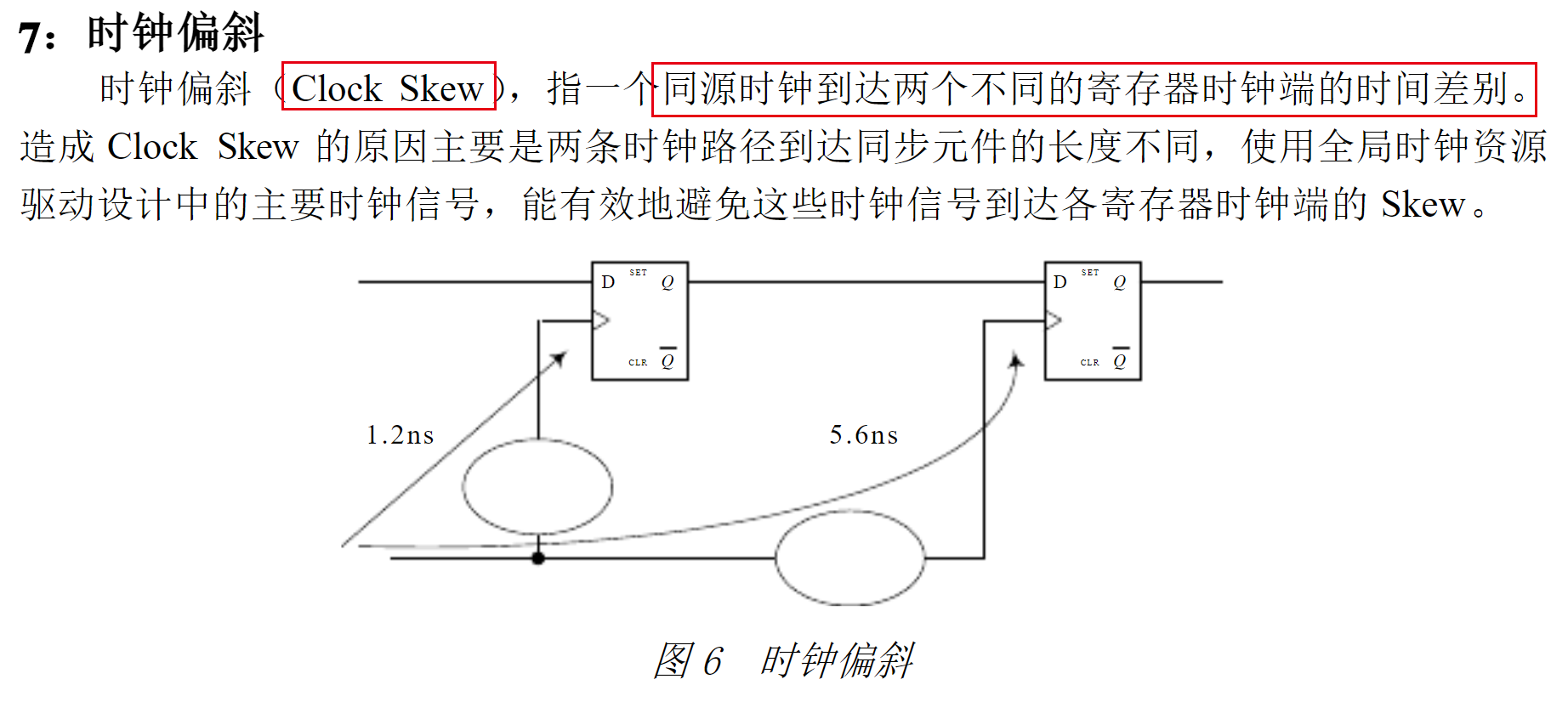

6.时钟偏斜

在这里插入图片描述

答案

在这里插入图片描述
选C

Reference

https://wenku.baidu.com/view/8c53f9105f0e7cd18425364c.html
