基于51单片机的呼出有毒气体(煤气、酒精、co)检测仪设计

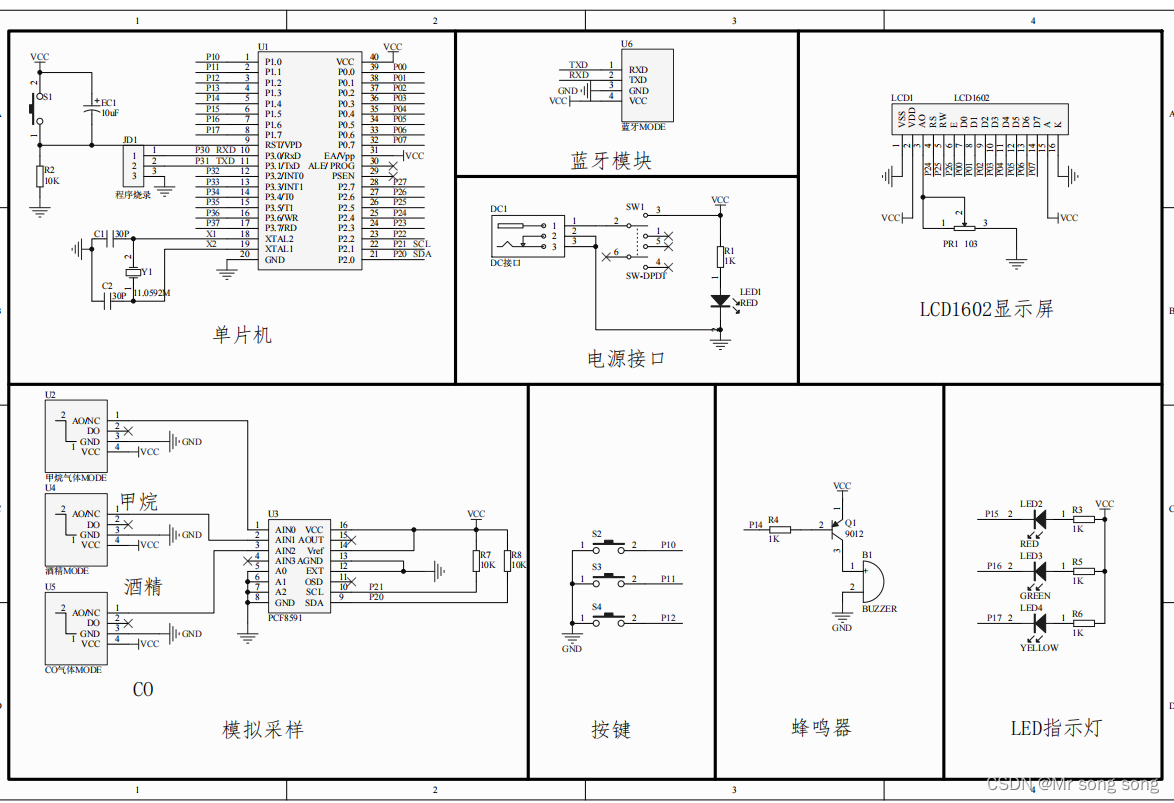

本设计由STC89C52单片机电路+LCD1602液晶显示电路+MQ-2甲烷传感器模块电路+MQ-3酒精传感器模块电路+MQ-9 CO传感器电路+A/D采样PCF8591电路+蜂鸣器报警电路+LED指示灯电路+按键电路+蓝牙模块电路+电源电路组成。

1、LCD1602液晶实时显示当前的甲烷浓度、酒精浓度和CO浓度。

2、如果甲烷浓度或酒精浓度或CO浓度超过设定的阈值，则蜂鸣器报警，否则蜂鸣器不报警。

3、如果甲烷浓度超过设定的阈值，则红灯亮，否则红灯灭。

4、如果酒精浓度超过设定的阈值，则绿灯亮，否则绿灯灭。

5、如果甲CO浓度超过设定的阈值，则黄灯亮，否则黄灯灭。

6、可以通过按键设置煤气浓度、酒精浓度和CO浓度的阈值。

7、通过蓝牙模块将液晶显示的数据实时上传到手机蓝牙APP。

#include <include.h>

sbit LED_Y = P1^7;	//绿灯
sbit LED_G = P1^6;	//黄灯
sbit LED_R = P1^5;	//红灯

sbit buzer = P1^4;	 //蜂鸣器

char dis0[17];			   //打印数组初始化
char dis1[17];			   //打印数组初始化
unsigned long time_20ms=0;		   //定时器计数
unsigned char safeNong_jiawan = 80;	//甲烷浓度
unsigned char safeNong_jiujing = 80;	//酒精浓度
unsigned char safeNong_co = 80;	//CO浓度

unsigned char  readAdc = 0; //adc读取标志
unsigned char rekey = 0; //防止按键重复按下
unsigned char setFlag = 0;
void Init_Timer0(void);

long jiawanNongDu = 0; //甲烷浓度
long jiujingNongDu = 0; //酒精浓度
long coNongDu = 0; //CO浓度

void main (void)
{
	unsigned char midvolt;

	Init_Timer0();        //定时器0初始化
	InitUART(9600);


	while (1)         //主循环
	{
		if(readAdc == 1)
		{
			midvolt=ReadADC(0);				//读取AD检测到的 光敏地值
			midvolt=ReadADC(1);				//读取AD检测到的 光敏地值

文章转自电设屋，资料百度网盘下载地址 https://www.aiesst.cn/share.html
