概述

涉及到时钟的建模/约束，这里就来聊聊数字中的时钟（与建模）吧。主要内容如下所示：

　　　　·同步电路与异步电路；

　　　　·时钟/时钟树的属性：偏移(skew)与时钟的抖动（jitter）、延时（latency）、转换（transition）时间；

　　　　·内部时钟；

　　　　·多路复用时钟；

　　　　·门控时钟；

　　　　·行波时钟；

　　　　·双沿时钟；

　　　　·Design Compiler中的时钟约束。

　　　　·补充：时钟分配策略

1、同步电路与异步电路

首先来谈谈同步电路与异步电路。那么首先就要知道什么是同步电路、什么是异步电路？

对于同步时序电路，不同的文章有不同的说法，大致有下面的定义方法：

(1)对于比较严格的定义：一个电路是同步电路，需要满足一下条件：

　·每一个电路元件是寄存器或者是组合电路；

　·至少有一个电路元件是是寄存器；

　·所有寄存器都接收同一个时钟电路；

　·若有环路，则环路至少包含一个寄存器。

在上面的严格定义下，可以得到下面的电路不是同步电路，而是组合逻辑，不符合定义：

下面的电路是组合逻辑和锁存器，不符合定义：

下面的形式肯定是同步电路，寄存器的时钟都是CLK：

下面的电路严格上说不算是同步电路，因为右边的时钟经过两个反相器的延时，时钟信号不同了：

(2)对于不算很严格的同步电路定义有：

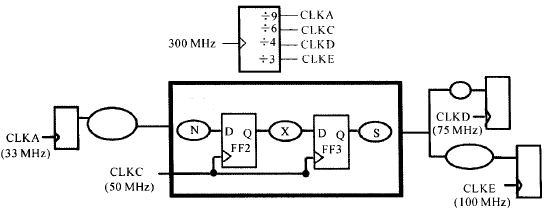

　·所有时钟的时钟来自同一个时钟源：比如下面的（分频）电路，CLKA、CLKC、CLKD、CLKE都是由300M这个时钟源分频而来，因此这个系统属于同步电路系统。

·当不是来自同一个时钟源时，只要CLOCK的周期有倍数关系并且相互之间的相位关系是固定的就可以算是同步电路，比如，电路中用了10ns, 5ns, 2.5ns 三个时钟，这三个时钟不是由同一个时钟源分频来的，但是这三个时钟的周期有倍数关系并且相位关系固定：10ns是5ns的2倍，是2.5ns的两倍，之间是整数倍关系；相位关系是固定的，因此也算是同步电路。

CLOCK之间没有倍数关系或者相互之间的相位关系不是固定的，比如电路中用5ns, 3ns 两个CLOCK，这两个时钟不是来自同一个时钟源，两者之间没有周期关系，因此是异步电路。

　　　关于是不是同步时钟的问题，还要具体情况具体分析，在后面的垮时钟域也会涉及有关同步时钟的问题，这里就不再继续阐述了，以免越解释越麻烦。

　　此外也有的资料显示：同步电路是由时序电路(寄存器和各种触发器)和组合逻辑电路构成的电路。同步时序逻辑电路的特点是各触发器的时钟端全部连接在一起，并接在系统时钟端，只有当时钟脉冲到来时，电路的状态才能改变。改变后的状态将一直保持到下一个时钟脉冲的到来，此时无论外部输入 x 有无变化，状态表中的每个状态都是稳定的。

2、时钟/时钟树的属性

一般的时钟，我们都指的是全局时钟，全局时钟在芯片中的体现形式是时钟树。

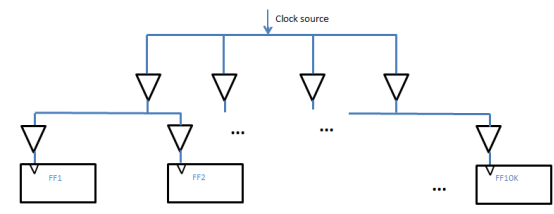

时钟树，是个由许多缓冲单元(buffer cell)平衡搭建的时钟网状结构，如下图所示：

首先不得不说，实际的时钟除了周期／频率、相位、沿、电平属性外，还有其他的属性，也就是：不是下面这样子规规整整的：

为什么呢？那是因为时钟有下面的属性（“实际的buff”）：

(1)时钟的偏移（skew）：时钟分支信号在到达寄存器的时钟端口过程中，都存在有线网等延时，由于延时，到达寄存器时钟端口的时钟信号存在有相位差，也就是不能保证每一个沿都对齐，这种差异称为时钟偏移（clock skew），也叫时钟偏斜。时钟的偏移如下图所示：

此外，时钟skew与时钟频率并没有直接关系，skew与时钟线的长度及被时钟线驱动的时序单元的负载电容、个数有关。

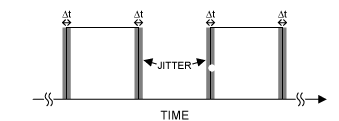

(2)时钟抖动（jitter）：相对于理想时钟沿实际时钟存在不随时间积累的、时而超前、时而滞后的偏移称为时钟抖动,简称抖动，如下图所示：

时钟的抖动可以分为随机抖动（Random Jitter，简称Rj）和固有抖动（Deterministic jitter）：

·随机抖动的来源为热噪声、Shot Noise和Flick Noise，与电子器件和半导体器件的电子和空穴特性有关，比如ECL工艺的PLL比TTL和CMOS工艺的PLL有更小的随机抖动；

·固定抖动的来源为：开关电源噪声、串扰、电磁干扰等等，与电路的设计有关，可以通过优化设计来改善，比如选择合适的电源滤波方案、合理的PCB布局和布线。

也就是说：jitter与时钟频率无直接关系。

时钟的偏移和时钟的抖动都影响着时钟网络分枝的延迟差异(相位差异)，在Design Compiler里面，我们用时钟的不确定性（uncertainty）来表示这两种情况的影响，即

$uncertainty=jitter+skew$

(3)时钟的转换时间（transition）：时钟的上升沿跳变到下降沿或者时钟下降沿跳变到上升沿的时间，这个时间并不是如左下图所示那样完全没有跳变时钟的，而是像右下图那样，时钟沿的跳变时间就是时钟的转换时间（后面约束的时候会有相关的解释）。

理想时钟：　　　

带转换时间的时钟：

时钟的转换时间与与单元的延时时间（也就是器件特性）还有电容负载有关。

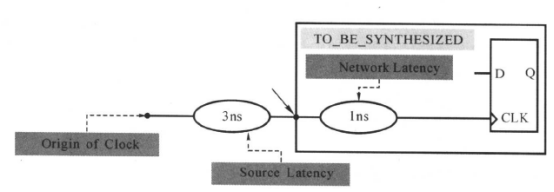

(4)时钟的延时（latency）：时钟从时钟源（比如说晶振）出发到达触发器时钟端口的延时，称为时钟的延时，包含时钟源延迟（source latency）和时钟网络的延迟（network latency），如下图所示：

时钟源延迟(clock source latency)，也称为插入延迟(insertion delay)，是时钟信号从其实际时钟原点到设计中时钟定义点（时钟的输入引脚）的传输时间，上图是3ns。

时钟网络的延迟( clock network latency)是时钟信号从其定义的点(端口或引脚)到寄存器时钟引脚的传输，经过缓冲器和连线产生的延迟(latency)，上图是1ns。

OK，时钟的附加的buff属性差不多就是这样了。

3、内部时钟

记得我刚刚学习FPGA的时候，在verilog代码中，经常使用内部产生的时钟，也就是用内部的一个信号充当另外一个always块的时钟沿敏感列表,如下图所示:

实际上，这种内部时钟不建议使用，一个是因为产生内部时钟的逻辑是有延时的，导致A_clk产生也会延时，Data与A_clk会有延时，就会有亚稳态的稳压；另外一个就是由触发器生成A_clk的驱动能力问题。

4、多路复用时钟

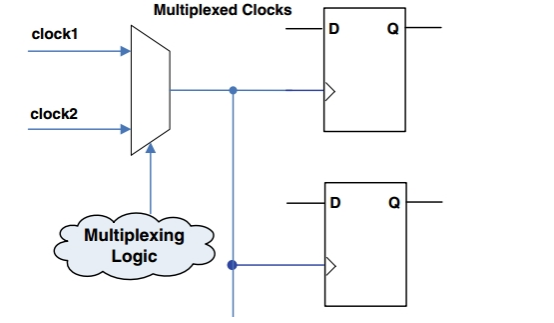

在一个系统里面，很有可能会用到多个时钟轮流驱动一些触发器，为了适应不同的数据速率要求，进行时钟切换。有时为了节约功耗，也会把高速时钟切换到低速时钟，或者进行时钟休眠操作，多路时钟如下图所示：

这样的时钟一般情况下也会导致一些问题，比如时钟切换时导致后面驱动的寄存器建立时间不足，当满足一定的条件时，这种多路复用器的时钟也是可以使用的，要满足的要求有：

·时钟复用电路一旦上电工作之后，就不要对复用逻辑进行更改，以免更改之后产生不确定错误。

·在测试的时候，设计电路绕过时钟多路逻辑来选择普通的时钟，也就是使用普通的时钟进行测试。

·在时钟进行切换的时候，寄存器要处于复位的状态，以免在切换之后建立时间不够而进入亚稳态。

·在时钟切换的时候，可能会产生一些短暂的错误，但是这些错误对整个系统没有影响。

对于系统要求非常严格的，比如时钟切换很频繁，有不能够在复位的时候切换，而且也不允许有短暂的错误，那么时钟就不能这样子进行切换了，就要使用其他的时钟切换方案或者进行时钟同步了。至于多时钟切换的方案，以后有时间再学习补充。

5、门控时钟

门控时钟可是低功耗设计的宠儿，关于门控时钟的资料也有一大堆，下面就来写写门控时钟吧。

门控时钟也就是在使能信号有效的时候，把时钟打开；使能信号无效的时候，时钟关闭。时钟关闭之后，它所驱动的寄存器就不会反正，因此也就降低了动态功耗。

门控时钟最开始的电路是：

　　这种门控时钟bug多，我们先来看看这种电路的bug波形是怎么样的，也就是知道问题所在，好让我们改进：

　　从波形图中可以看到，门控使能信号如果在时钟的高电平的时候开启或者关闭，就会导致产生的门控时钟高电平被截断，变成毛刺；门控使能信号对在时钟低电平时跳变对产生的门控时钟没有影响。因此我们的针对点就是高电平时的翻转。

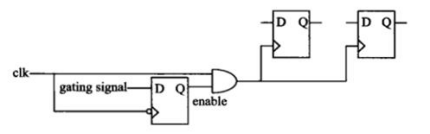

因此我们就可以通过设置一种电路，让门控使能信号在通过这个逻辑电路之后，仅仅在时钟低电平的时候进行翻转，而在时钟高电平的时候，不能翻转也就是保持。从而我们就想到了低电平触发的锁存器，使能信号通过低电平的锁存器之后，如果使能信号在高电平跳变，锁存器的输出信号是不会改变的，电路图如下所示：

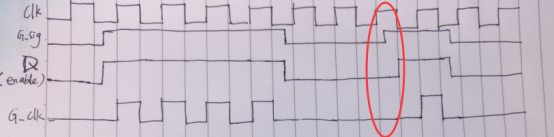

波形如下所示：

这里需要注意的是：

　　当门控使能信号是高电平有效的时候，也就是高电平打开门控时钟，低电平关闭门控时钟，那么就使用上面的电路，也就是：低电平触发的锁存器+与门。

　　当门控使能信号是低电平有效的时候，那么就要换成：高电平触发的锁存器+或门。

PS：当涉及毛刺的问题的时候，特别是由于使能信号与时钟而产生的毛刺，锁存器起很大的作用。

一般情况，在进行芯片设计的时候，我们不必自己设计门控时钟，大多是ASIC/SoC生产商都有对应的门控时钟单元。

6、行波时钟

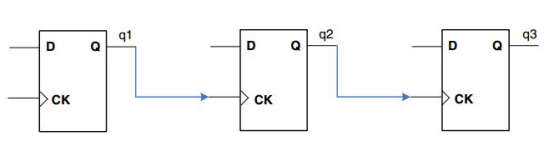

行波时钟，也就是一个触发器的输出用作另一个触发器的时钟输入，经常用在异步计数器和分频电路设计中，如下图所示：

异步计数器/分频时钟虽然原理简单、设计方便，但级连时钟(行波时钟)最容易造成时钟偏差，级数多了，很可能会影响其控制的触发器的建立时间和保持时间，使设计难度加大；转换的方法是采用同步计数器。

7、双边沿时钟

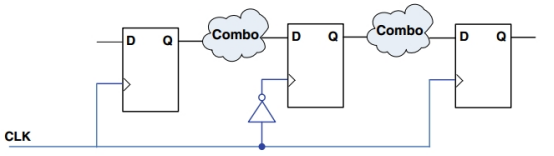

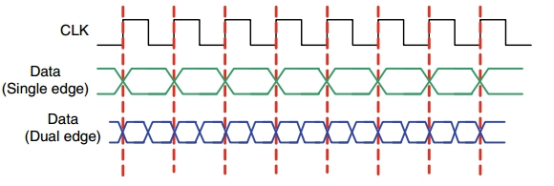

双边沿时钟的系统是指在时钟的上升沿和下降沿都进行数据传输：

很显然，这样子数据的传输速率就增加一倍了。DDR就是采用双边沿传输数据的技术，传输示意图如下所示：

然而一般情况下，我们不建议使用双边沿时钟，这是因为：

·由于上下沿都用，要求时钟的质量很高，一般的时钟源很难达到，成本高。

·由于时钟的抖动等不确定因素的存在，容易使时钟的占空比发生改变，因此容易引起建立时间和保持时间的违规。

·当使用的双沿时钟之后，时钟的约束变得复杂，此外当某处发生违规之后，违规的路径的查找难度比单沿时钟大。

·还有一点就是测试难度比较大，双沿电路的测试电路必定有别与单沿的测试电路。进行扫描测试时，上下沿的时钟先都得插入多路复用器进行选择。

8、Design Compiler中的时钟约束

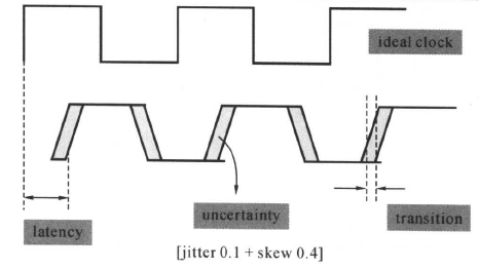

对实际的时钟进行建模/约束了，实际上就是对这几个属性进行设置，下面讲解在Design Compiler中怎么进行约束。

在默认的情况下，逻辑综合时，即使一个时钟要驱动很多寄存器，DC也不会在时钟的连线上加时钟缓冲器(clock buffer)以加强驱动能力，时钟输输入端直接连接到所有寄存器的时钟引脚，也就是说，对于高扇出(high fanout)的时钟连线，DC不会对它做设计规则的检查和优化，如下左图所示。在时钟连线上加上时钟缓冲器或作时钟树的综合(clock tree synthesis)一般由后端(back end)工具完成，后端工具根据整个设计的物理布局(placement)数据，进行时钟树的综合。加入时钟缓冲器后，使整个时钟树满足skew, latency和transition的目标。时钟树综合后的电路如右下图所示。

左上图的时钟网络是理想的，其延迟(latency)和时钟的偏差(skew)及转变时间(transition)默认值为零。显然，理想时钟网络与实际的情况不同，使用理想时钟网络将产生过于乐观的时间结果。为了能在综合时比较准确地描述时钟树，我们需要为实际的时钟树建模，使逻辑综合的结果能与版图(layout)的结果相匹配。

好吧，上面都不是重点，下面才是内容：

我们用下面的命令建立时钟那几个属性模型：

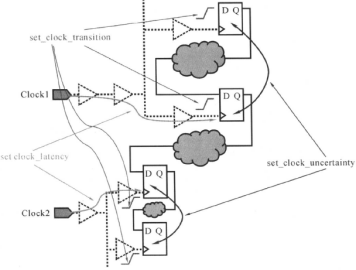

create_cloclk、set_clock_uncertainty、set_clock_latency、set_clock_transition分别进行时钟的周期、偏移、延时、转换约束：

时钟偏差的建模：

set_clock_uncertainty：对时钟的偏移和抖动进行建模，也就是对时钟的偏差进行建模，具体使用为：

假设时钟周期为10ns，时钟的建立偏差为0. 5ns，用下面命令来定义进行约束:

create_clock -period 10 [get_ports CLK]

set_ clock_ uncertainty -setup 0.5 [get_clocks CLK]

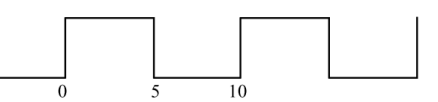

理想的时钟：

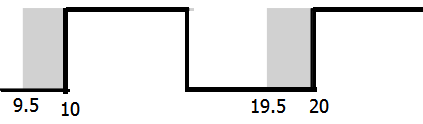

只对建立时间的偏差时钟建模：

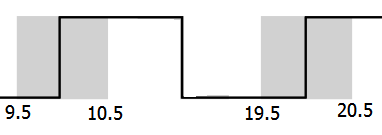

如果对建立时间和保持时间都进行偏差建模，则有：

在默认的情况下，"set-clock_uncertainty”命令如果不加开关选项“-setup”或“-hold",那么该命令给时钟赋予相同的建立和保持偏差值。

这是一种对偏差建模的方式，也就是对建立时间和保持时间进行建模的方式；除此之外，还可以对时钟的上升沿和下降沿进行偏差建模，比如上升沿的偏差是0.2ns,下降沿的偏差是0.5ns，则有：

set_ clock_ uncertainty -rise 0.2 -fall 0.5 [get_clocks CLK]

一般情况下，我们只约束建立时间，也就是只用第一种方式进行时钟偏差建模。

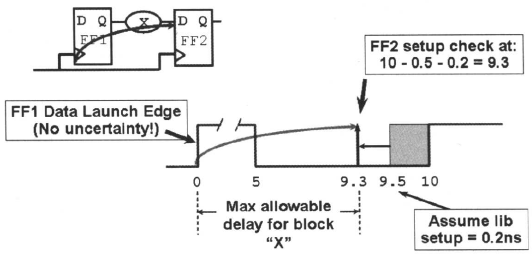

当对建立时间偏差建模之后，这时，时钟周期、时钟偏差和建立时间的关系如下图所示：

　　假设时钟周期是10ns，建立时间偏差是0.5ns，触发器的建立时间是0.2ns，这时候从图中就可以看到，留给寄存器间的路径的裕量就减少了，也就是说，对寄存器间的约束就变得更加严格了，寄存器的翻转延时、组合逻辑延时与线网延时等这些延时的和必须小于9.3ns,否则就违反了FF2的建立时间。这一点是要注意的。

　　对于保持时间，在未考虑时钟偏移之前，前面说了，组合逻辑的延时要大于触发器的保持时间（具体原因参考前面的描述），当对时钟偏差建模之后，这时，时钟周期、时钟偏差和保持时间的时序关系如下所示：

时钟转换时间的建模：

　　由于时钟并不是理想的方波，用set_ clock_ transition来模拟时钟的转换(transition)时间。默认的上升转换时间为从电压的20%上升至80%的时间，下降的转换时间为从电压的80%下降至20%的时间。如果set_clock_transition命令中不加开关选项“-setup”或“-hold" ，那么该命令给时钟赋予相同的上升和下降转换时间。一般情况下，我们只约束最大的转换时间，如最大转换时间是0.2ns，那么就加上-max选项：

set_clock_transition -max 0.2 [get_clocks CLK]

时钟延迟的建模：

　　时钟从时钟源（比如说晶振）出发到达触发器时钟端口的延时，称为时钟的延时，包含时钟源延迟（source latency）和时钟网络的延迟（network latency）。我们使用set_clock_latency进行时钟延时的建模。一般情况下，我们把时钟源延迟（source latency）和时钟网络的延迟（network latency）分开来，因为时钟源延时需要建模，是因为DC是真的不知道这延时是多大，但是对于时钟网络的延迟，DC在布局布线前不知道，但是在布局布线后就可以计算出来时钟网络的延时了，因此在布局布线之后进行综合时，就没有必要对时钟网络进行延时，因此就要把这两个延时分开来进行约束。

先说布局布线之前：时钟周期为10ns,时钟源到芯片的时钟端口时间是3ns,时钟端口都内部触发器的时间是1ns,如下图所示，
