谐振电路应用之LED交替闪烁

    谐振电路主要利用三极管特性，让电路持续交替出现高低电平的现象，根据这个特点，可以制作LED交替闪烁的效果。

    谐振电路图如下所示：

     根据这个图，可以很方便的利用三极管，电阻，LED搭建这个电路。最后通电，可以看到LED灯交替闪烁的效果。

电路原理：

    当电源一接通，两只三极管就要争先导通，但由于元器件有差异，只有某一只管子最先导通。假如Q1最先导通，那么Q1集电极电压下降，D1被点亮，电容C1的左端接近零电压，由于电容器两端的电压不能突变，所以Q2基极也被拉到近似零电压，使Q2截止，D2不亮。随着电源通过电阻R2对C1的充电，使三极管Q2基极电压逐渐升高，当超过0.6伏时，Q2由截止状态变为导通状态，集电极电压下降，D2被点亮。与此同时三极管Q2集电极电压的下降通过电容器C2的作用使三极管Q1的基极电压也下跳，Q1由导通变为截止，D1熄灭。如此循环，电路中两只三极管便轮流导通和截止，两只发光二极管就不停地循环发光。改变电容的容量可以改变LED循环的速度。

    这个电路网上有卖的，我在淘宝上买的是MHT11简易闪灯套件。

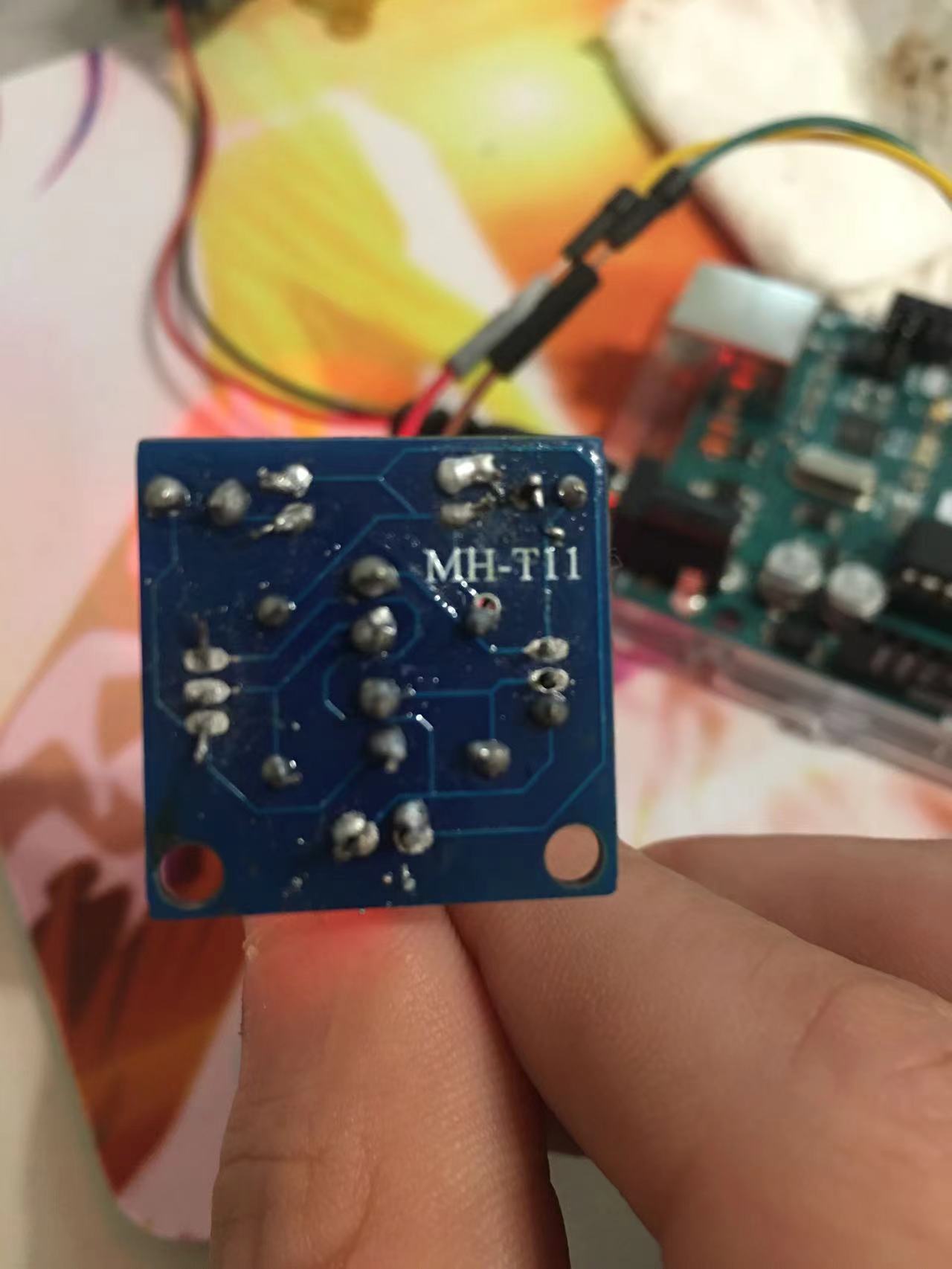

    套件电路实物图：

    通电效果：

    两个三极管都是一样的，9014，NPN型。

    在学单片机的时候，觉着LED交替闪烁，需要人为设置LED高低电平来让他们闪烁，没想到这个电路就利用三极管就可以让LED闪烁，很是好奇，自己也在面包板上diy了，效果也基本出来了，但是交替闪烁特别快，应该是电阻或者电容选择的不合适。
