按键控制led灯亮灭编写程序_FPGA学习altera系列: 第十篇 按键控制LED

今天给大侠带来“FPGA学习系列 altera"系列，持续更新。此学习心得是本人之前所写，所用设计软件为Quartus II 13.1，现Quartus II 新版本已更新到19+，以下仅供初学者学习参考。后续会更新其他系列，敬请关注。话不多说，上货。

按键控制LED

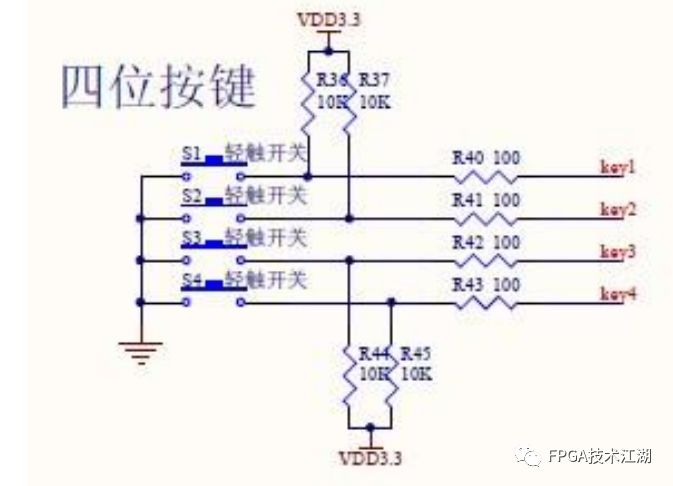

独立按键的电路图

Led的电路图

简单的分析得知：按键按下为低电平，按键释放为高电平。输出为高电平时，led灭，输出为低电平时，led亮。

在verilog中/*······*/，中间的内容会被注释掉，不被编译进去。‘//·····’表示这一行//后面的内容会被注释掉，不被编译进去。

设计代码如下：

/*模块名称：key_led模块功能：按下按键led亮，释放按键led灭 作者：郝旭帅邮箱：746833924@qq.com*/module key_led (clk, rst_n, key, led);  input clk;  input rst_n;//低电平有效的复位  input key;    output reg led;//低电平led亮  always @ (posedge clk or negedge rst_n )     begin  // 时序逻辑,异步复位      if (!rst_n)        begin          led <= 1'b1;        end      else        begin          if (key == 1'b0)            begin//按键按下              led <= 1'b0;            end          else            begin//按键释放              led <= 1'b1;            end        end    end    endmodule

/*模块名称：key_led_tb模块功能：为key_led模块提供激励信号作者：郝旭帅邮箱：746833924@qq.com*/`timescale 1ns/1psmodule key_led_tb;    reg clk;  reg rst_n;//低电平有效的复位  reg key;    wire led;//低电平led亮  initial begin    clk = 1'b1;    rst_n = 1'b0;    key = 1'b1;//复位时，按键释放    # 200 // 复位200ns        rst_n = 1'b1;    # 200        key = 1'b0;    # 200//按下200ns        key = 1'b1;//按键释放    # 200    $stop;  end    always # 10 clk = ~clk;//50M    key_led key_led_dut(      .clk(clk),      .rst_n(rst_n),      .key(key),       .led(led)    );    endmodule

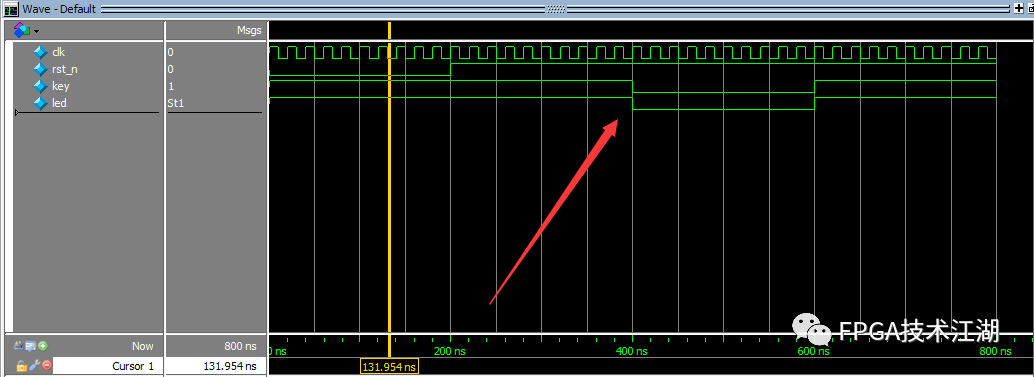

仿真波形如下：

当按键按下时，led亮，按键释放，led灭。

设计正确，下板即可验证。如果小伙伴的电路原理和笔者的不一样，请自行更改设计。如果还是有不明白的小伙伴可以发邮件到我邮箱或者加群询问。
