概述

第二个项目，我们来做一个交通灯。在第一个项目中，我们点亮了板载LED灯，可能很多盆友还是不过瘾，我们既没有动手设计电路图，连接元器件，也没有敲代码，这样就OK了，是不是感觉成功的喜悦来得有点太突然了?

没关系，第二个项目能够满足您以上的所有需求，呵呵！不过啊，咱们学习还得一步一步来，千万不要小看控制一盏LED灯，其实，您能够控制一盏LED灯，您就能控制一部马达（加一个继电器），既然能够控制一部马达了，您就能创作出很多东西。所以，最关键的是我们的想象力和我们运用知识的能力。说得有点多了，我们开始今天的项目吧！1 项目背景

我想大家都看见过交通灯，就是马路上十字路口的红绿灯。如果您开过车，我想您一定仔细观察过交通灯，如果您还没有驾驶过车，您是否仔细观察过交通灯呢？交通灯包括三种个不同颜色的灯：红灯、黄灯和绿灯。
每个路口的红绿灯切换的时间并不是相同，这个是根据不同路口的车流情况来设定的，我们假设红绿灯切换的时长是30秒，那么三盏灯的闪动情况是这样的：红灯常亮30秒，红灯熄灭，绿灯常亮27秒，然后按照1秒1次的频率闪动3次（时长为3秒），绿灯熄灭，黄灯按照1秒一次的频率闪动3次（时长为3秒），黄灯熄灭，如此重复2 元器件

1块主控板arduino Uno1，3个LED灯（红黄绿各一个），3个电阻220欧姆，1块面包板，7条杜邦线，1条Uno数据线。

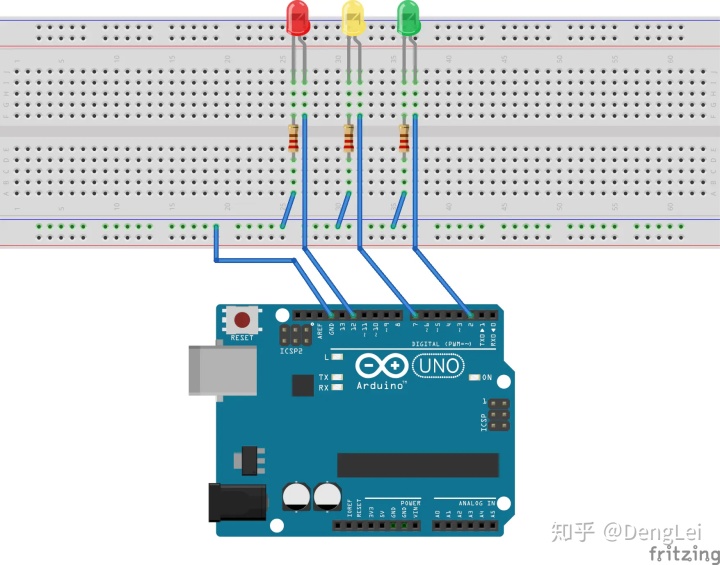

3 电路图

根据交通灯的项目需求，我们需要按照上面的时序表控制三个不同颜色的LED灯的开关，我们分别将LED灯的正极（较长一些的引脚，后面我们还会详细介绍一下LED灯）接入Uno的2、7、12引脚（当然您也可以接入其它数字引脚），LED灯的负极引脚串联一个220欧姆的限流电阻后接地（Uno上的GND引脚），由于Uno上面GND引脚有限，同时也是为了简化接线，我们使用了面包板上的电源轨来同时接入三个LED灯的负极。

4 程序代码

//setup函数在重新上电或按了复位后只运行一次
void setup() {
  // 初始化2、7、12引脚，并将其定义为输出引脚。
  pinMode(2, OUTPUT);   //绿灯
  pinMode(7, OUTPUT);   //黄灯
  pinMode(12, OUTPUT);  //红灯
}

// loop函数永远地循环重复执行
void loop() {
  digitalWrite(12, HIGH);   //将红灯点亮（HIGH代表高电压）
  delay(30000);             //保持30秒
  digitalWrite(12, LOW);    //将红灯熄灭（LOW代表低压）
  digitalWrite(2, HIGH);    //将绿灯点亮
  delay(27000);             //保持27秒钟
  digitalWrite(2, LOW);     //将绿灯熄灭并开始闪烁,频率为1秒
  delay(500);
  digitalWrite(2, HIGH);
  delay(500);
  digitalWrite(2, LOW);
  delay(500);
  digitalWrite(2, HIGH);
  delay(500);
  digitalWrite(2, LOW);
  delay(500);
  digitalWrite(2, HIGH);
  delay(500);
  digitalWrite(2, LOW);     //绿灯熄灭，闪烁结束
  digitalWrite(7, HIGH);    //黄灯点亮，并开始闪烁，频率为1秒
  delay(500);
  digitalWrite(7, LOW);
  delay(500);
  digitalWrite(7, HIGH);
  delay(500);
  digitalWrite(7, LOW);
  delay(500);
  digitalWrite(7, HIGH);
  delay(500);
  digitalWrite(7, LOW);     //黄灯熄灭，闪烁结束，开始下一个循环
  delay(500);
}

好了，大家试试效果把，看看你的小小交通灯是不是按照你的设计点亮了呢？
