1.课程设计要求

1.1 题目

基于数字电路的交通灯控制器

1.2 设计任务

1.在十字路口，由A（东西方向）、B（南北方向）两条交叉的道路组成；
2.A街道绿灯亮，同时B街道红灯亮，保持10秒；
3.10秒后A街道绿灯熄灭，黄灯亮，保持3秒；
4.3秒后A街道黄灯与B街道红灯同时熄灭，继而A街道红灯亮，B街道绿灯亮，并保持10秒；
5.10秒后B街道绿灯熄灭，黄灯亮，保持3秒；
6.3秒后A街道红灯与B街道黄灯同时熄灭，继而A街道绿灯与B街道红灯亮，依照上述过程如此循环。

2.部分内容

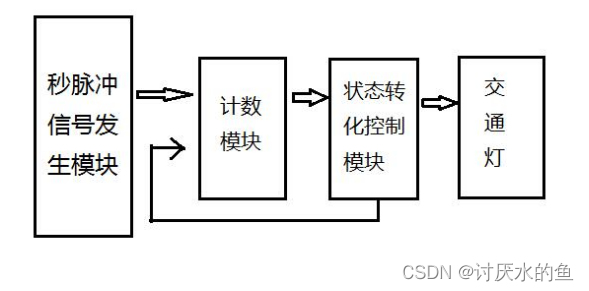

2.1 设计思路

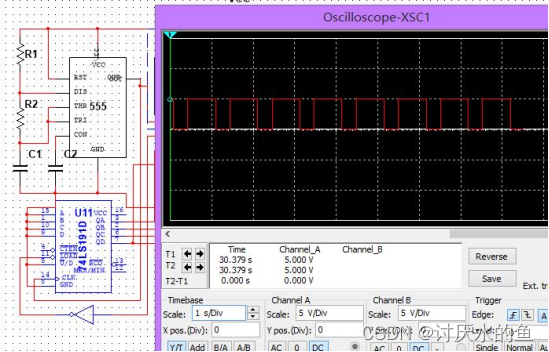

2.2 秒脉冲的产生

采用多谐振荡电路，选用的是555定时器生成。

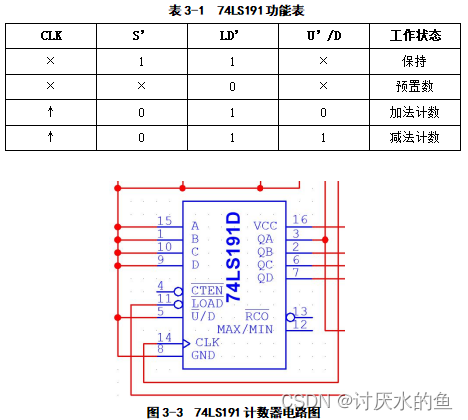

2.3 计数模块

交通灯的延时计数模块选用的是74LS191同步十六进制加法计数器。

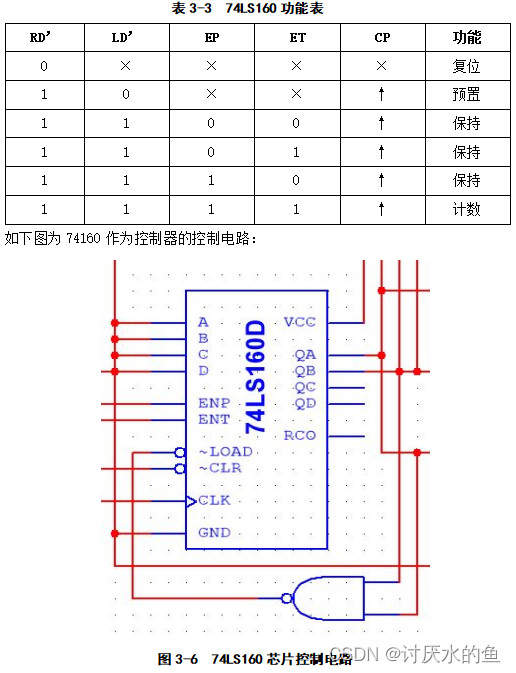

2.4 状态切换

状态切换采用同步十进制加法计数器74LS160。

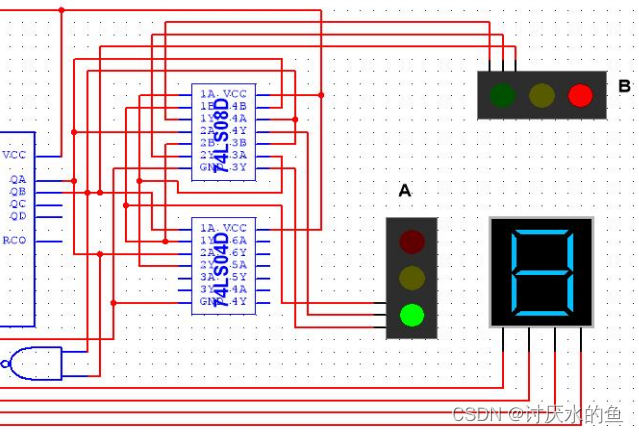

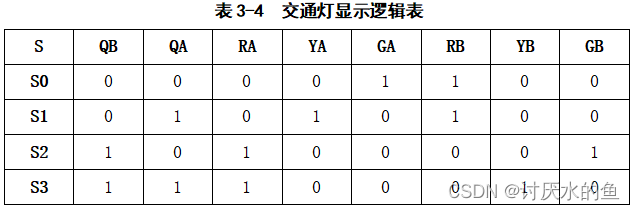

2.5 交通灯显示

采用与非门逻辑电路判断状态，控制交通灯的显示；
具体采用的是与门74LS08芯片和非门74LS04芯片，将状态转化控制器74LS160输出的信号进行运算后由交通灯进行显示。

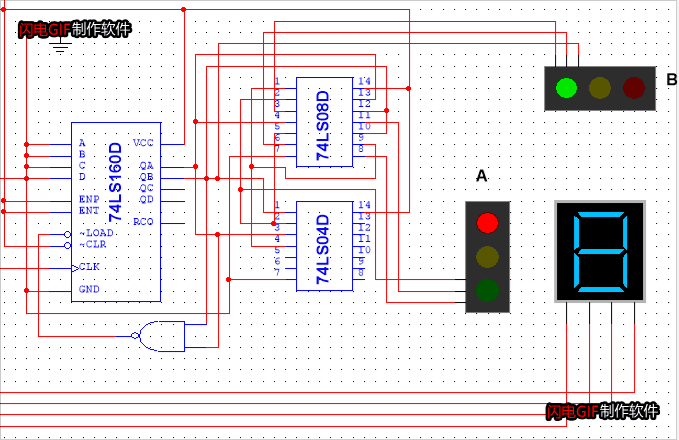

3.Multisim仿真效果

说明：
1.这是我大一时做的数电课程作业，要清理电脑资料了，简单整理一下；
2.现在看来其中有很多不足之处，比如显示数码管只用了1位，用的十六进制显示，显示用倒计时更好一些等等；
3.由于当时水平有限，难免会有很多错误和不足，所以本设计仅供参考；

课程论文和Multisim仿真电路可以在CSDN上下载；
CSDN下载链接：https://download.csdn.net/download/xiaopikadi/10886099

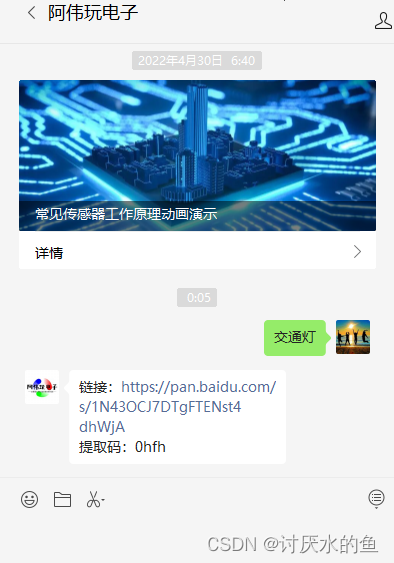

没有积分的也可以关注我的WeiXin公众号：阿伟玩电子，在后台消息页面回复 交通灯 获取全部资料；
