概述

四路抢答器 responder 设计

一、设计需求
二、模块划分和参考代码
- 1. 系统框图
- 2. 按键输入模块
- 3. 控制模块
- 4. 倒计时模块
- 5. 抢答信号编码模块（优先编码器）
- 6. 七段数码管译码模块
- 7. 数码管动态扫描模块
- 8. 分频模块
- 9. 顶层
三、quartusII 功能仿真
- 1. testbench
- 2. modelsim 仿真
四、一些问题的解决和反思
- 1. modelsim 仿真出现 error load design
- 2. 顶层设计
- 3. 分层设计思想
- 4. 及时保存
附录

一、设计需求

	1. 主持人复位抢答器，按动 Start 开关开始抢答
	2. 四位抢答选手，编号01~04，控制抢答开关
	3. 抢答倒计时60s
	4. 若记时期间有人抢答，将抢答结果锁存，计时复位
	5. 若计时期间无人抢答，计时结束后计时复位
	6. 显示模块显示倒计时和抢答结果，复位为60和00

二、模块划分和参考代码

1. 系统框图

在这里插入图片描述

2. 按键输入模块

设计这个模块是为了进行按键消抖，按键消抖其实就是将输入信号延后几个时钟，待信号稳定时再进行操作，避免机械按键抖动带来误触。参考代码如下：

//按键消抖模块
module key_debounce(
    input clk,
    input [4:1] key,
    output [4:1] key_debounce
);
    reg [4:1] key_r,key_rr,key_rrr;
    always @(posedge clk) begin
        key_rrr = key_rr;
        key_rr = key_r;
        key_r = key;
    end
    assign key_debounce = key_rrr & key_rr & key_r;
endmodule

3. 控制模块

设计了三个状态用于控制计时器和编码器，输出控制信号 en_count 控制计时器，lock 用于控制编码器。

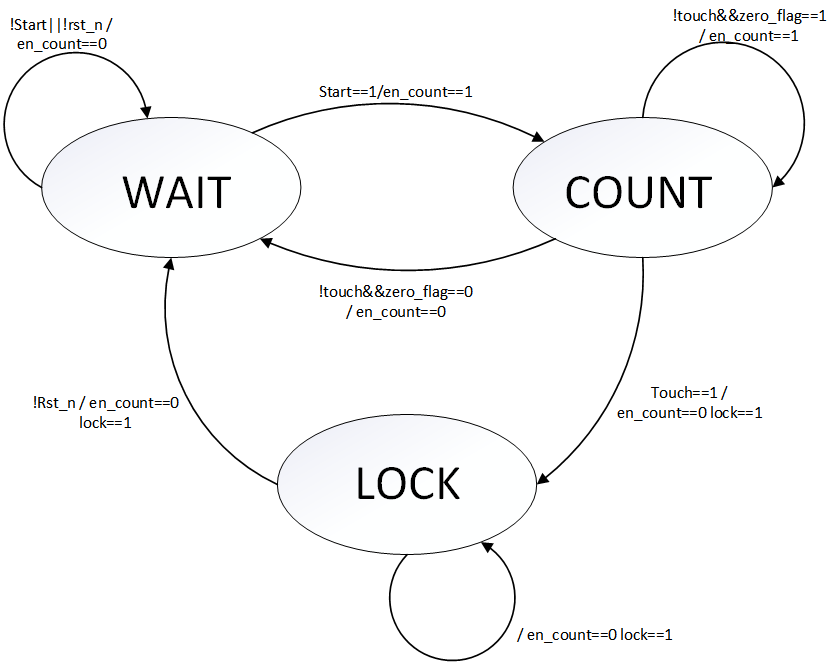

抢答器控制模块的状态转换
参考代码：

// 抢答器的控制模块
module responder_control(
	input start,
	input touch,
	input [3:0] zero_flag,
	input clk, rst_n,
	output reg en_count, lock_flag
);

reg [1:0] NS, CS;

parameter [1:0]
	WAIT  = 2'b00,
	COUNT = 2'b01,
	LOCK  = 2'b10;

// state transition
always @ ( posedge clk or negedge rst_n )
	if ( !rst_n )
		CS <= WAIT;
	else
		CS <= NS;

// trans condition judgment
always @ ( CS or start or touch or zero_flag )
	begin
		NS = 2'bx;
		case( CS )
			WAIT:  begin
						if ( start )
							NS = COUNT;
						else
							NS = WAIT;
			       end
			COUNT: begin
						if ( !touch )
							if ( zero_flag == 0 )
								NS = WAIT;
							else
								NS = COUNT;
						else
							NS = LOCK;
				   end
			LOCK:  NS = LOCK;
		default:   NS = WAIT;
		endcase
	end

// output of each state
always @ ( posedge clk or negedge rst_n )
	begin
		if ( !rst_n ) begin
			en_count <= 0;
			lock_flag <= 0;
		end
		else
			begin
				case( NS )
					WAIT:  begin en_count <= 0; end
					COUNT: begin en_count <= 1; end
					LOCK:  begin en_count <= 0; lock_flag <= 1; end
				default:   en_count <= 0;
				endcase
			end
	end

endmodule

4. 倒计时模块

要实现60s倒计时，问题是怎么将时间给显示器，单个数码管是十进制，因此设置两个计时变量 ten,one，分别表示十位和个位。计时器受控制器的 en_count 使能信号控制，同时在计时为零时反馈给控制器 zero_flag 信号，参考代码如下：

// 抢答器的倒计时计数器模块 v2.0

`define TEN 4'b0110
`define ONE 4'b1001

module responder_count(
	input clk, rst_n,
	input en_count,
	output reg [3:0] ten, one,
	output [3:0] zero_flag
);

assign zero_flag = ten || one;

// count one
always @ ( posedge clk or negedge rst_n or posedge en_count )
	begin
		if ( !rst_n ) begin
			one <= 0;
		end
		else begin
			if ( en_count == 1 )
				if ( one > 0 )
					one <= one - 1;
				else
					one <= `ONE;
			else begin
				one <= 0;
			end
		end
	end

// count ten
always @ ( posedge clk or negedge rst_n or posedge en_count )
	begin
		if ( !rst_n ) begin
			ten <= `TEN;
		end
		else begin
			if ( en_count == 1 )
				if ( one == 0 && ten > 0 )
					ten <= ten - 1;
				else
					ten <= ten;
			else begin
				ten <= `TEN;
			end
		end
	end

endmodule

5. 抢答信号编码模块（优先编码器）

编码器应该实现将选手的号码编码给显示器输出，同时要有标志位，使得获得抢答结果后立即锁存。使用优先编码器是为了在两人同时抢答时作出选择（选手号码的安排应当随机）。因此设置 touch 变量用于在一次编码成功后向控制器反馈信号，并设置 lock 变量用于接受控制器的锁存命令。参考代码：

// 抢答器的抢答（2-4优先编码器）模块
module responder_encode(
	input  a, b, c, d,
	input  rst_n, lock_flag,
	output reg [3:0] code,
	output reg touch
);

always@( rst_n or lock_flag or a or b or c or d )
begin
	if( !rst_n )
		{touch, code}=5'b0_0000;
	else begin
	if ( lock_flag == 0 )
		if( a==1 )
			{touch, code}=5'b1_0001;
		else if( b==1 )
			{touch, code}=5'b1_0010;
		else if( c==1 )
			{touch, code}=5'b1_0011;
		else if( d==1 )
			{touch, code}=5'b1_0100;
		else
			{touch, code}=5'b0_0000;
	else
		{touch, code}={touch, code};
	end
end

endmodule

6. 七段数码管译码模块

七段共阳极数码管的译码表，分别显示计时和抢答结果。
参考代码：

// 七段数码管的译码模块
module responder_decode(
    input [3:0] ten, one,
	input [3:0] code,
    output reg  [6:0] seg_ten, seg_one, seg_code
);
    always @ ( * ) begin
        case( ten )
             0:  begin seg_ten = 7'b100_0000; end   // g -> a
             1:  begin seg_ten = 7'b111_1001; end
             2:  begin seg_ten = 7'b010_0100; end
             3:  begin seg_ten = 7'b011_0000; end
             4:  begin seg_ten = 7'b001_1001; end
             5:  begin seg_ten = 7'b001_0010; end
             6:  begin seg_ten = 7'b000_0010; end
             7:  begin seg_ten = 7'b111_1000; end
             8:  begin seg_ten = 7'b000_0000; end
             9:  begin seg_ten = 7'b001_0000; end
            default: begin  seg_ten = 7'b000_0001; end
        endcase
    end

	always @ ( * ) begin
        case( one )
             0:  begin seg_one = 7'b100_0000; end   // g -> a
             1:  begin seg_one = 7'b111_1001; end
             2:  begin seg_one = 7'b010_0100; end
             3:  begin seg_one = 7'b011_0000; end
             4:  begin seg_one = 7'b001_1001; end
             5:  begin seg_one = 7'b001_0010; end
             6:  begin seg_one = 7'b000_0010; end
             7:  begin seg_one = 7'b111_1000; end
             8:  begin seg_one = 7'b000_0000; end
             9:  begin seg_one = 7'b001_0000; end
            default: begin seg_one = 7'b000_0001; end
        endcase
    end

	always @ ( * ) begin
        case( code )
             0:  begin seg_code = 7'b100_0000; end   // g -> a
             1:  begin seg_code = 7'b111_1001; end
             2:  begin seg_code = 7'b010_0100; end
             3:  begin seg_code = 7'b011_0000; end
             4:  begin seg_code = 7'b001_1001; end
             5:  begin seg_code = 7'b001_0010; end
             6:  begin seg_code = 7'b000_0010; end
             7:  begin seg_code = 7'b111_1000; end
             8:  begin seg_code = 7'b000_0000; end
             9:  begin seg_code = 7'b001_0000; end
            default: begin seg_code = 7'b000_0001; end
        endcase
    end
endmodule

7. 数码管动态扫描模块

动态扫描的目的是减小数码管输出电流，降低功耗，它利用人眼视觉暂留，同时只有一套管子点亮。这里使用了一个 FSM 来实现。

// 	抢答器7段数码管（8组）动态扫描模块
module responder_scan(
    input clk,
    input rst_n,
    input [6:0] seg_ten, seg_one, seg_code,
    output reg [7:0] an,
    output reg [6:0] data
    );
    reg  [7:0] CS, NS;
    parameter [7:0]
        IDLE = 8'b0000_0001,
        s2   = 8'b0000_0010,
        s3   = 8'b0000_0100,
        s4   = 8'b0000_1000,
        s5   = 8'b0001_0000,
        s6   = 8'b0010_0000,
        s7   = 8'b0100_0000,
        s8   = 8'b1000_0000;

always @ ( negedge rst_n or posedge clk ) begin
    if ( !rst_n )
        CS <= IDLE;
    else
        CS <= NS;
end

always @ ( CS ) begin
   case ( CS )
         IDLE:    NS <= s2;
         s2:      NS <= s3;
         s3:      NS <= s4;
         s4:      NS <= s5;
         s5:      NS <= s6;
         s6:      NS <= s7;
         s7:      NS <= s8;
         s8:      NS <= IDLE;
         default: NS <= IDLE;
   endcase
end

always @ ( negedge rst_n or posedge clk )begin
    if ( !rst_n )   {an, data} <= 'b1111_1110_1100_0000;
    else case ( NS )
        IDLE:    begin an <= 'b1111_1110; data <= seg_one;    end // an0 data one
        s2:      begin an <= 'b1111_1101; data <= seg_ten;    end // an1 data ten
        s3:      begin an <= 'b1111_1011; data <= 'b100_0000; end // an2 data 0
        s4:      begin an <= 'b1111_1011; data <= 'b100_0000; end // an3 data 0
        s5:      begin an <= 'b1111_1011; data <= 'b100_0000; end // an4 data 0
        s6:      begin an <= 'b1111_1011; data <= 'b100_0000; end // an5 data 0
        s7:      begin an <= 'b1111_1011; data <= 'b100_0000; end // an6 data 0
        s8:      begin an <= 'b0111_1111; data <= seg_code;   end // an7 data code
        default: begin an <= 'b1111_1110; data <= 'b100_0000; end // an0 data 0
    endcase
end
endmodule

8. 分频模块

实际应当产生四个时钟，分别用于秒计时，数码管动态扫描，设备操作和按键消抖，参考中未给出按键消抖频率。为了方便检验功能正确，暂时使用了二分频等简易分频。

// 抢答器秒计时的时钟模块, 偶数分频器

`define C 1 // 偶数 n 分频, C = n/2 - 1;
`define S 2
`define O 4


module responder_clk(
	input clk, rst_n,
	output reg clk_count, clk_scan, clk_opt
);

reg [3:0] cnt1;
reg [3:0] cnt2;
reg [3:0] cnt3;

// clk for counter
always @ ( posedge clk or negedge rst_n )
	begin
		if ( !rst_n ) begin
			cnt1 <= 0;
			clk_count <= 0;
		end
		else begin
			if ( cnt1 < `C )
				cnt1 <= cnt1 + 1;
			else begin
				cnt1 <= 0;
				clk_count <= ~clk_count;
			end
		end
	end
// clk for device
always @ ( posedge clk or negedge rst_n )
	begin
		if ( !rst_n ) begin
			cnt2 <= 0;
			clk_opt <= 0;
		end
		else begin
			if ( cnt2 < `O )
				cnt2 <= cnt2 + 1;
			else begin
				cnt2 <= 0;
				clk_opt <= ~clk_opt;
			end
		end
	end
// clk for scan
always @ ( posedge clk or negedge rst_n )
	begin
		if ( !rst_n ) begin
			cnt3 <= 0;
			clk_scan <= 0;
		end
		else begin
			if ( cnt3 < `S )
				cnt3 <= cnt3 + 1;
			else begin
				cnt3 <= 0;
				clk_scan <= ~clk_scan;
			end
		end
	end
endmodule

9. 顶层

未加入按键消抖。
顶层连线：
在这里插入图片描述

// Copyright (C) 1991-2015 Altera Corporation. All rights reserved.
// Your use of Altera Corporation's design tools, logic functions
// and other software and tools, and its AMPP partner logic
// functions, and any output files from any of the foregoing
// (including device programming or simulation files), and any
// associated documentation or information are expressly subject
// to the terms and conditions of the Altera Program License
// Subscription Agreement, the Altera Quartus II License Agreement,
// the Altera MegaCore Function License Agreement, or other
// applicable license agreement, including, without limitation,
// that your use is for the sole purpose of programming logic
// devices manufactured by Altera and sold by Altera or its
// authorized distributors.  Please refer to the applicable
// agreement for further details.

// PROGRAM		"Quartus II 64-Bit"
// VERSION		"Version 15.0.0 Build 145 04/22/2015 SJ Full Version"
// CREATED		"Tue Dec 01 12:01:21 2020"

module responder(
	start,
	clk,
	rst_n,
	a,
	b,
	c,
	d,
	an,
	data
);


input wire	start;
input wire	clk;
input wire	rst_n;
input wire	a;
input wire	b;
input wire	c;
input wire	d;
output wire	[7:0] an;
output wire	[6:0] data;

wire	SYNTHESIZED_WIRE_0;
wire	[3:0] SYNTHESIZED_WIRE_1;
wire	SYNTHESIZED_WIRE_2;
wire	[3:0] SYNTHESIZED_WIRE_3;
wire	[3:0] SYNTHESIZED_WIRE_4;
wire	[3:0] SYNTHESIZED_WIRE_5;
wire	SYNTHESIZED_WIRE_6;
wire    clk_count;
wire    clk_opt;
wire    clk_scan;
wire    [6:0]seg_code;
wire    [6:0]seg_one;
wire    [6:0]seg_ten;

responder_clk clk_inst(
	.clk(clk),
	.rst_n(rst_n),
	.clk_count(clk_count),
	.clk_opt(clk_opt),
	.clk_scan(clk_scan)
);


responder_control	b2v_inst(
	.start(start),
	.touch(SYNTHESIZED_WIRE_0),
	.clk(clk_opt),
	.rst_n(rst_n),
	.zero_flag(SYNTHESIZED_WIRE_1),
	.en_count(SYNTHESIZED_WIRE_2),
	.lock_flag(SYNTHESIZED_WIRE_6));
	defparam	b2v_inst.COUNT = 2'b01;
	defparam	b2v_inst.LOCK = 2'b10;
	defparam	b2v_inst.WAIT = 2'b00;


responder_count	b2v_inst1(
	.clk(clk_count),
	.rst_n(rst_n),
	.en_count(SYNTHESIZED_WIRE_2),
	.one(SYNTHESIZED_WIRE_4),
	.ten(SYNTHESIZED_WIRE_5),
	.zero_flag(SYNTHESIZED_WIRE_1));


responder_decode	b2v_inst2(
	.code(SYNTHESIZED_WIRE_3),
	.one(SYNTHESIZED_WIRE_4),
	.ten(SYNTHESIZED_WIRE_5),
	.seg_code(seg_code),
	.seg_one(seg_one),
	.seg_ten(seg_ten));


responder_encode	b2v_inst3(
	.a(a),
	.b(b),
	.c(c),
	.d(d),
	.rst_n(rst_n),
	.lock_flag(SYNTHESIZED_WIRE_6),
	.touch(SYNTHESIZED_WIRE_0),
	.code(SYNTHESIZED_WIRE_3));

responder_scan scan_inst(
    .clk(clk_scan),
    .rst_n(rst_n),
    .seg_ten(seg_ten),
	.seg_one(seg_one),
	.seg_code(seg_code),
    .an(an),
    .data(data)
    );

endmodule

三、quartusII 功能仿真

1. testbench

// 抢答器的测试
module responder_tb;
	reg start_sig;
	reg clk_sig;
	reg rst_n_sig;
	reg a_sig;
	reg b_sig;
	reg c_sig;
	reg d_sig;
	wire [7:0] an;
	wire [6:0] data;

responder responder_inst
(
	.start(start_sig) ,	// input  start_sig
	.clk(clk_sig) ,	// input  clk_sig
	.rst_n(rst_n_sig) ,	// input  rst_n_sig
	.a(a_sig) ,	// input  a_sig
	.b(b_sig) ,	// input  b_sig
	.c(c_sig) ,	// input  c_sig
	.d(d_sig) ,	// input  d_sig
	.an(an) ,	// output [7:0] an
	.data(data) 	// output [6:0] data
);

initial fork
	clk_sig = 0;
	{start_sig, rst_n_sig, a_sig, b_sig, c_sig, d_sig} = 0;
	forever #10 clk_sig = ~clk_sig;
	#50  rst_n_sig = 1;
	#100 start_sig = 1; #200 start_sig = 0;
	// 检验是否能完成抢答功能
	#300 b_sig = 1; #350 b_sig = 0;
	#330 a_sig = 1; #380 a_sig = 0;
join

endmodule

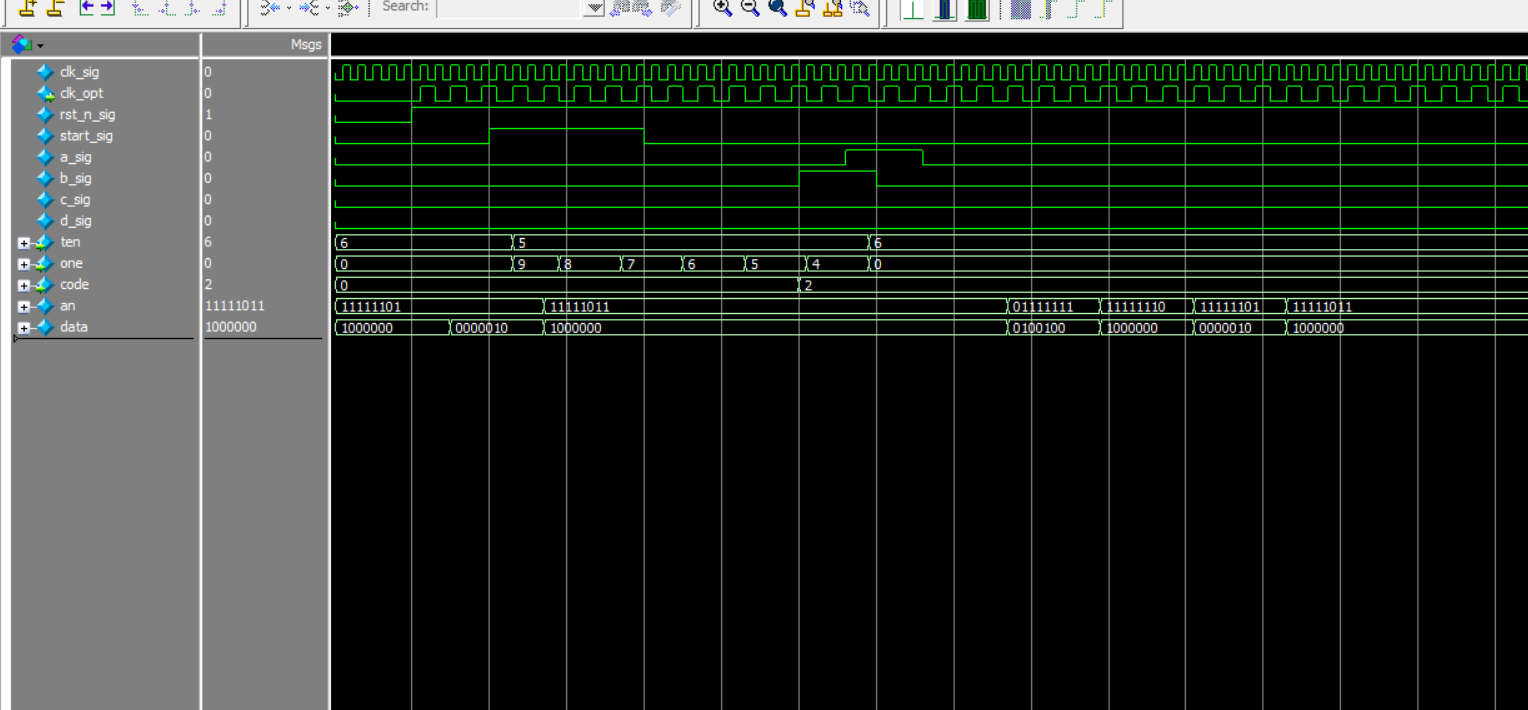

2. modelsim 仿真

在这里插入图片描述

四、一些问题的解决和反思

1. modelsim 仿真出现 error load design

（转）Modelsim:error loading design解决方案
要注意：综合是否有错误，顶层例化是否有误，甚至 testbench 文件是否有误

2. 顶层设计

1）顶层设计使用IP核绘图较为方便，避免接线失误。
2）之后可以转换为 hdl 文件（FILE -> CREAT/UPDATE -> creat hdl …），但是要注意转换后的文件不会默认添加进工程中，要手动添加

3. 分层设计思想

对于每个模块应当在设计之后马上验证，不能等最后综合顶层时才验证

4. 及时保存

要及时保存，修改文档时及时备份，以免心态崩溃：）

附录

工程文档（quartus13.1）

最后

以上就是复杂棉花糖为你收集整理的大作业实录：基于 verilog 的简易抢答器设计和 quartusII 仿真一、设计需求二、模块划分和参考代码三、quartusII 功能仿真四、一些问题的解决和反思附录的全部内容，希望文章能够帮你解决大作业实录：基于 verilog 的简易抢答器设计和 quartusII 仿真一、设计需求二、模块划分和参考代码三、quartusII 功能仿真四、一些问题的解决和反思附录所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。

本文分类：verilog
浏览次数：81 次浏览
发布日期：2023-05-25 14:30:02
本文链接：https://www.kaopuke.com/article/k-p-k_14_ujocf3_13__7_k1.html

大作业实录：基于 verilog 的简易抢答器设计和 quartusII 仿真一、设计需求二、模块划分和参考代码三、quartusII 功能仿真四、一些问题的解决和反思附录

概述

四路抢答器 responder 设计

一、设计需求

二、模块划分和参考代码

1. 系统框图

2. 按键输入模块

3. 控制模块

4. 倒计时模块

5. 抢答信号编码模块（优先编码器）

6. 七段数码管译码模块

7. 数码管动态扫描模块

8. 分频模块

9. 顶层

三、quartusII 功能仿真

1. testbench

2. modelsim 仿真

四、一些问题的解决和反思

1. modelsim 仿真出现 error load design

2. 顶层设计

3. 分层设计思想

4. 及时保存

附录

最后

评论列表共有 0 条评论

发表评论取消回复

大作业实录：基于 verilog 的简易抢答器设计和 quartusII 仿真一、设计需求二、模块划分和参考代码三、quartusII 功能仿真四、一些问题的解决和反思附录

概述

四路抢答器 responder 设计

一、设计需求

二、模块划分和参考代码

1. 系统框图

2. 按键输入模块

3. 控制模块

4. 倒计时模块

5. 抢答信号编码模块（优先编码器）

6. 七段数码管译码模块

7. 数码管动态扫描模块

8. 分频模块

9. 顶层

三、quartusII 功能仿真

1. testbench

2. modelsim 仿真

四、一些问题的解决和反思

1. modelsim 仿真出现 error load design

2. 顶层设计

3. 分层设计思想

4. 及时保存

附录

最后

相关文章

评论列表共有 0 条评论

发表评论 取消回复

发表评论取消回复
