四路抢答器的控制程序设计

90 阅读 0 评论 60 点赞

我是靠谱客的博主漂亮蜜蜂，最近开发中收集的这篇文章主要介绍四路抢答器的控制程序设计，觉得挺不错的，现在分享给大家，希望可以做个参考。

一、提出任务
1)系统初始上电后，主控人员在总控制台上单击“开始”按键后，允许各队人员开始抢答，即各队抢答按键有效。

2)抢答过程中，1～4队中的任何一队抢先按下各自的抢答按键(S1、S2、 S3、S4)后，数码显示系统显示当前的队号，并且其他队的人员继续抢答无效。

3)主控人员对抢答状态确认后，单击“复位”按键，系统又继续允许各队人员重新开始抢答，即主持人按下“开始”按键，直至又有一队抢先按下各自的抢答按键。试设计该抢答器

1.1数码管的每一段都对应于PLC的一个输出端子
在这里插入图片描述
通过0-1代码来控制对应二极管的亮和暗，从而显示相应的数字。

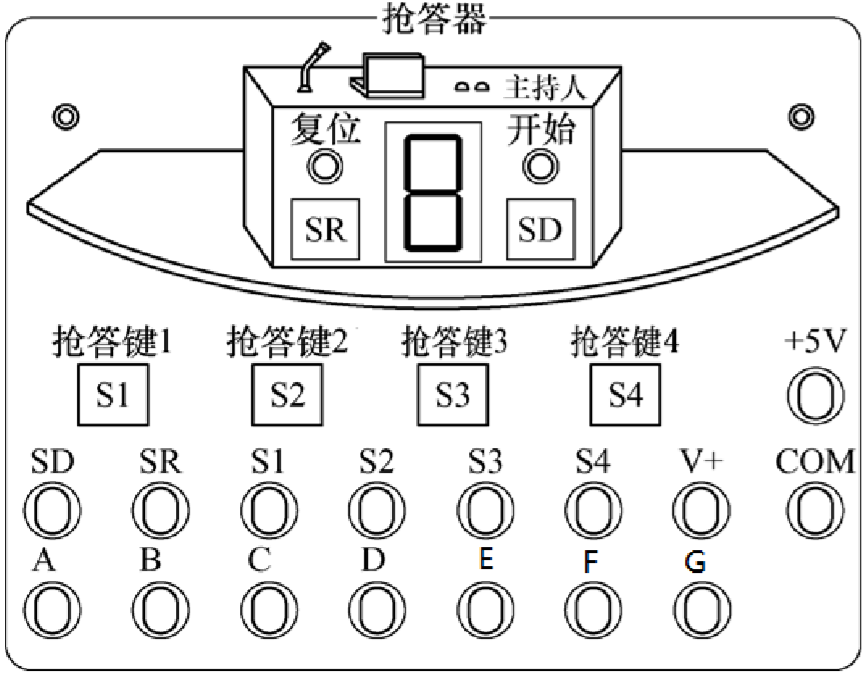

1.2设计台示意图
在这里插入图片描述

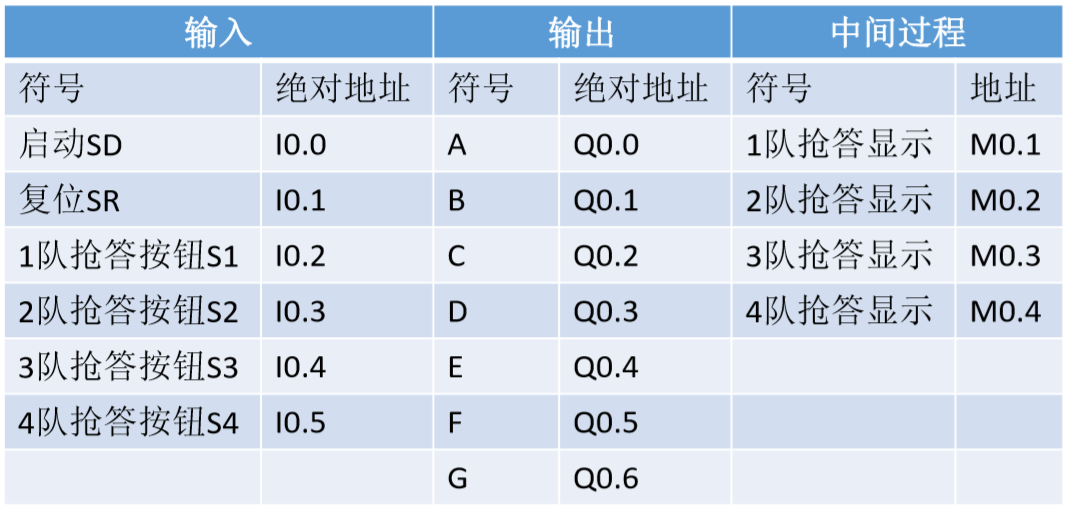

1.3明确输入信号、输出信号

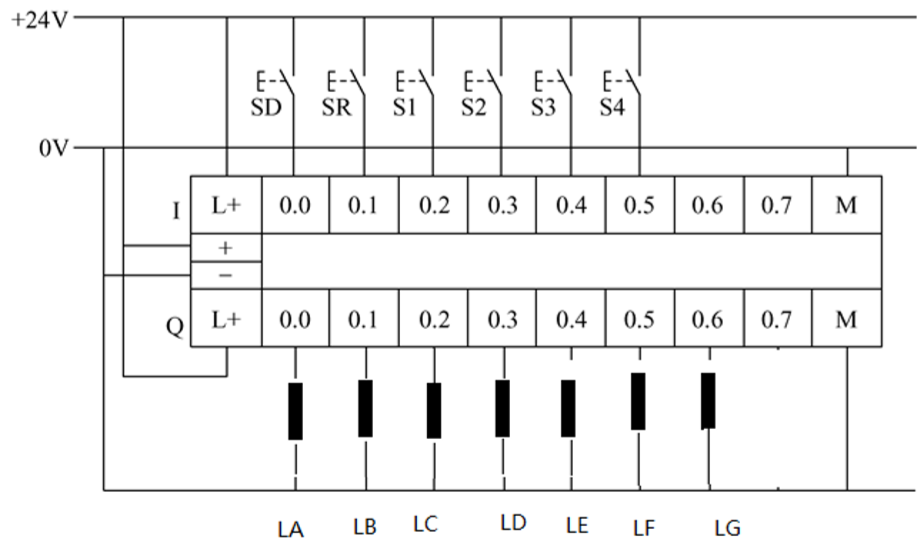

1.4输入输出接线图

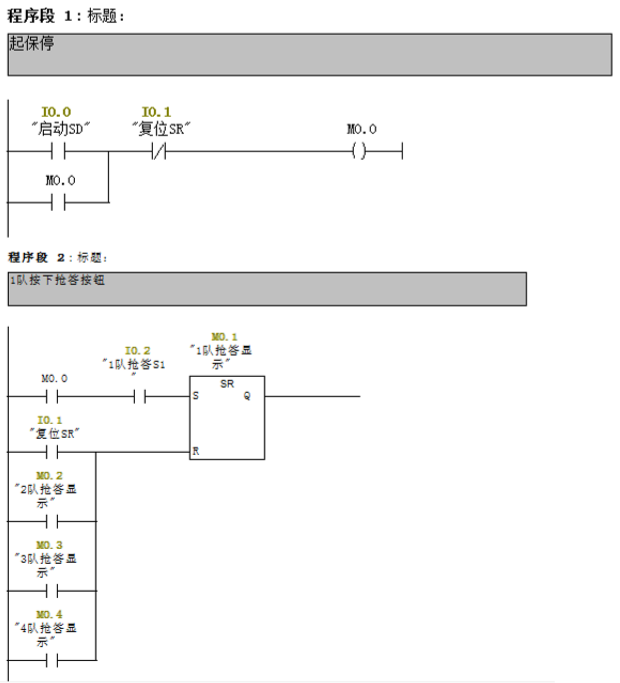

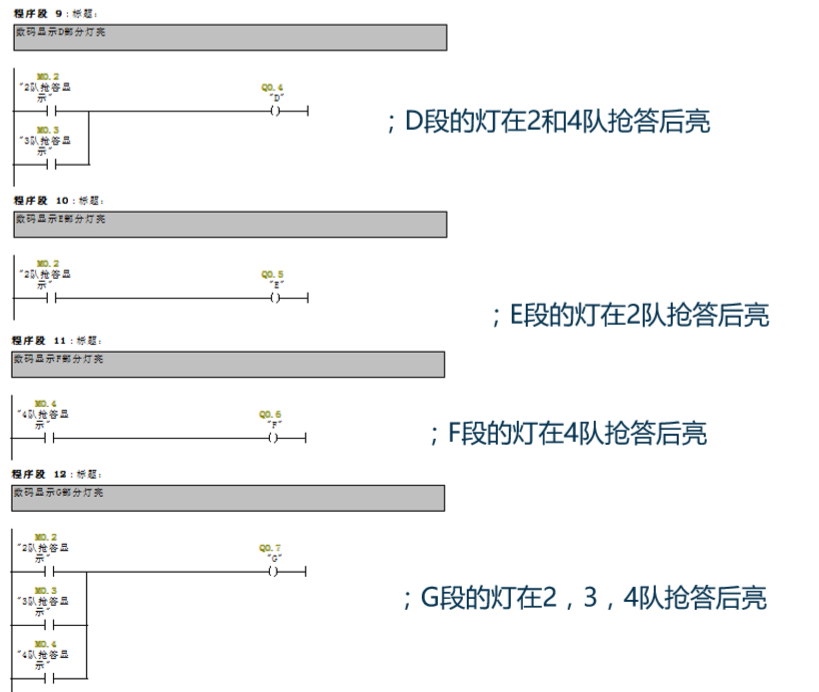

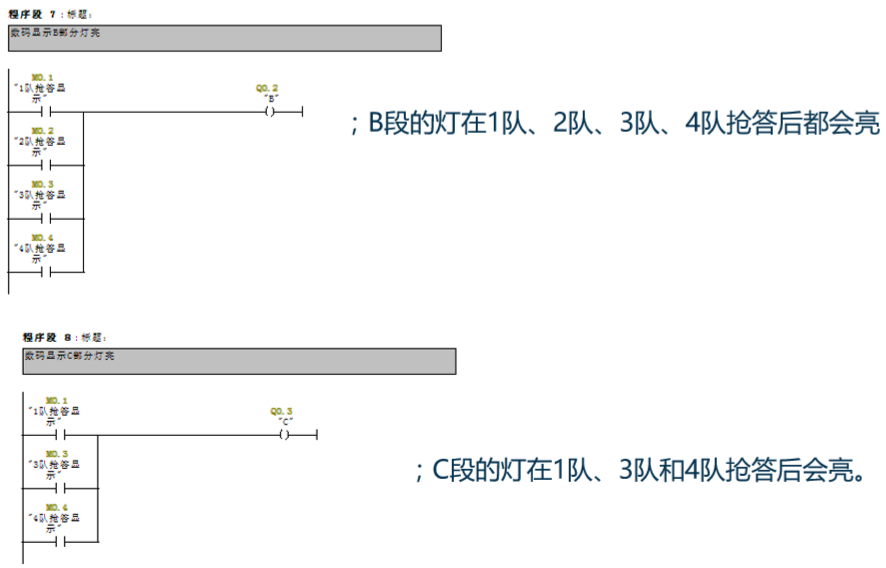

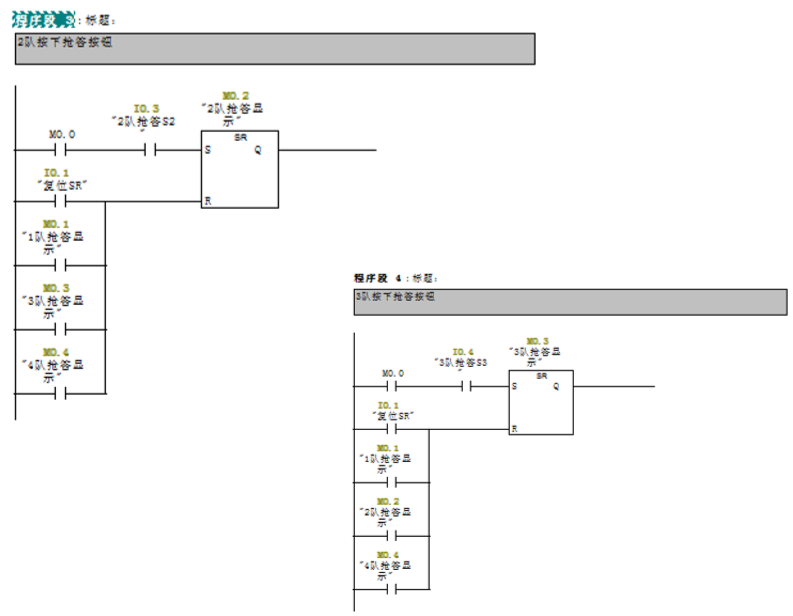

二、程序部分
