我是靠谱客的博主香蕉枕头，这篇文章主要介绍verilog状态机设计——实现1011和101序列检测器1 检测1011序列2 检测101序列，现在分享给大家，希望可以做个参考。

文章目录

1 检测1011序列
- 1.1不重叠检测和重叠检测
- 1.2 verilog实现不重叠检测
- 1.3 verilog实现重叠检测
2 检测101序列

1 检测1011序列

题目：

用Moore型状态机实现序列“1101”从右到左的不重叠检测。

1、请画出状态转移图，其中状态用S1,S2,…来标识。

2、针对这个具体设计，如何衡量验证的完备性？

功能正确；覆盖所有的可能状态以及跳转条件；
确保不会进入死循环和未知状态，如果由于某些扰动进入非设计状态，也能很快的恢复到正常状态；
清晰易懂，便于后续维护，便于EDA工具进行更好地分析和优化；
可综合，不能使用folk，function这些关键字；

Moore型：状态机的状态变化仅和当前状态有关。

1.1不重叠检测和重叠检测

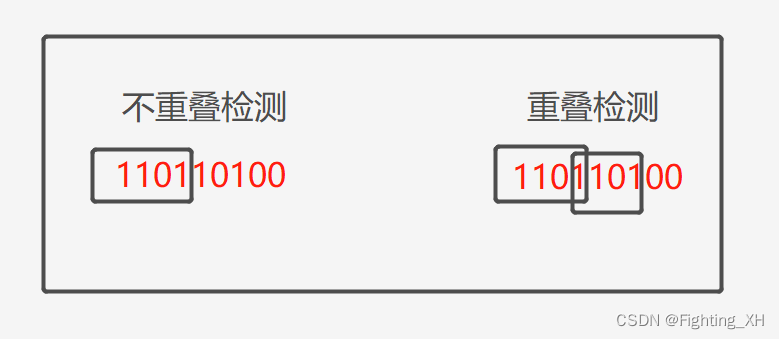

直接拿1101的左到右进行分析，看下图即可：
在这里插入图片描述

题目分析：

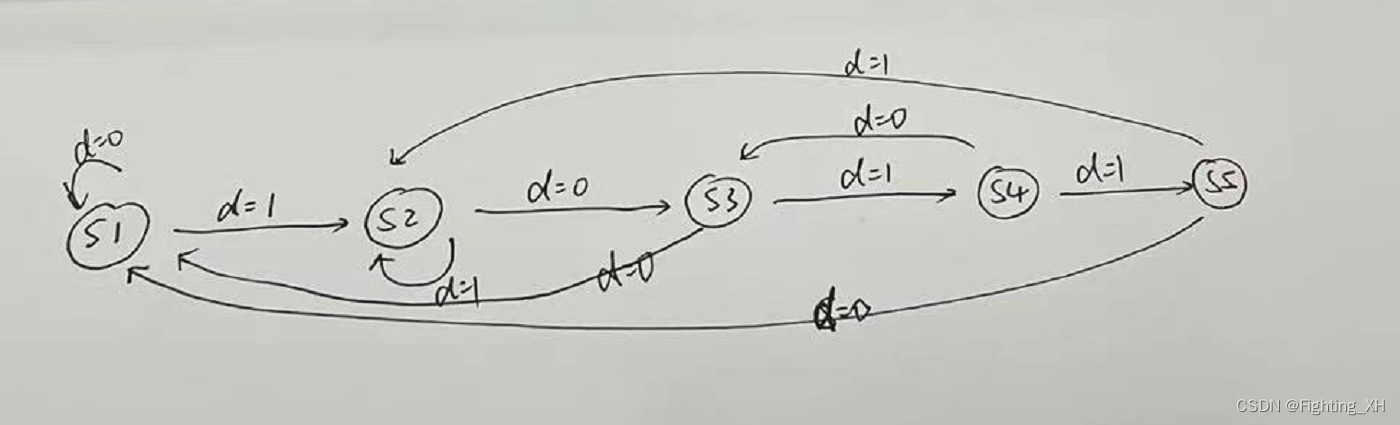

从右到左不重叠检测1101，也就是从左到右不重叠检测1011，因此我们可画出状态图：
在这里插入图片描述

1.2 verilog实现不重叠检测

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
//序列检测器1011,不重叠检测

module test(

	 input clk,
	 input rst_n,
	 input d,         //序列输入
	 output reg done  //检测完成

);
parameter S1 = 3'd1,S2 = 3'd2,S3 = 3'd3,S4 = 3'd4,S5 = 3'd5;

reg [2:0] state,next_state;


//三段式状态机

//第一段，状态寄存器
always@(posedge clk)
    if(!rst_n)
	     state <= S1;
	 else
	     state <= next_state;

//第二段，组合逻辑描述状态转移
always @ (*)begin
    case(state)
		  S1: next_state = d ? S2:S1;
		  S2: next_state = d ? S2:S3;
		  S3: next_state = d ? S4:S1;
		  S4: next_state = d ? S5:S3;
		  S5: next_state = d ? S2:S1;
		  default: next_state = S1;

    endcase
end
//第三段，状态输出
always@(*)
    done = (state == S5) ;

endmodule

tb仿真文件：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
`timescale 1ns/1ns

module test_tb;

	 reg clk;
	 reg rst_n;
	 reg d;        //序列输入

	 wire done ; //检测完成



 test u1 (

	 .clk(clk),
	 .rst_n(rst_n),
	 .d(d),         //序列输入
	 .done(done) //检测完成

);
//
initial clk = 0;
    always #1 clk = ~clk;
//
initial begin
    rst_n = 0;
    #1;
    rst_n = 1;
end
//
initial begin
    d = 0;
    #2;
    d = 1;
    #2;
    d = 0;
    #2;
    d = 1;
	 #2;
    d = 1;

    #2;
	 d = 0;
	 #2;
    d = 1;
	 #2;
    d = 1;
	 #3;
	 d= 0;
	 #20;
	 $stop;

end

endmodule

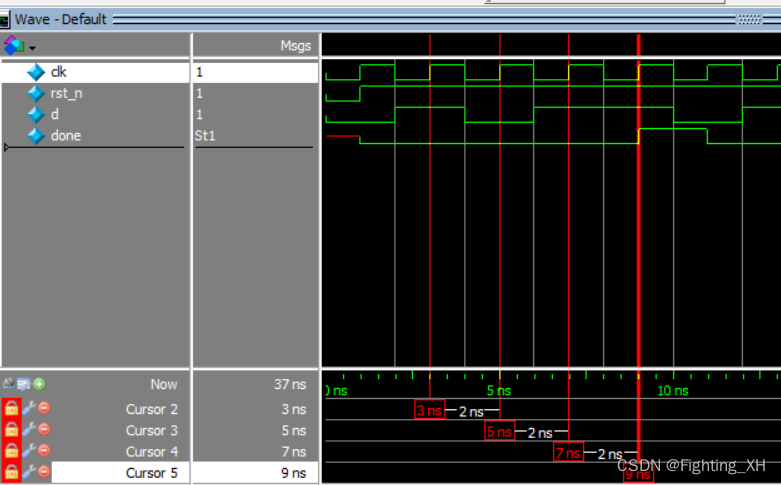

波形：
可看到当检测到1011的时候，done变成高电平。
在这里插入图片描述

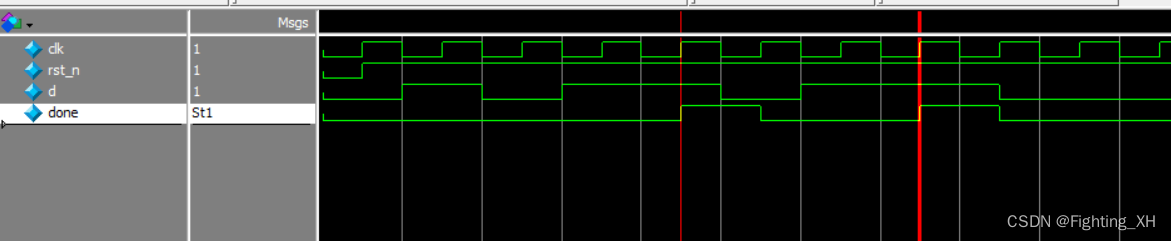

由于是不重叠序列检测，因此可看到，如下1011时done没有变成高电平，因此设计正确。

1.3 verilog实现重叠检测

在这里插入图片描述

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
//1011重叠检测
module Sys_Rst(
    input       clk,
    input       rst_n,
	 input       d,
    output reg  done
);

parameter IDLE = 3'd0,
         S0   = 3'd1,
         S1   = 3'd2,
         S2   = 3'd3,
         S3   = 3'd4;

reg [2:0] cur_state,next_state;


//第一段，描述状态寄存器
always @(posedge clk or negedge rst_n)
    if(!rst_n)
        cur_state <= 4'b0;

    else
        cur_state <= next_state;

//第二段，组合逻辑描述状态转移
always @(*)begin
    case (cur_state)
        IDLE: next_state <= d ? S0 : IDLE;
        S0:   next_state <= d ? S0 : S1;
        S1:   next_state <= d ? S2 : IDLE;
        S2:   next_state <= d ? S3 : S1;
        S3:   next_state <= d ? S0 : S1;
        default: next_state =  S0;
    endcase
end
//第三段，状态输出
always @(posedge clk or negedge rst_n)
    if(!rst_n)
        done <= 0;

    else if(next_state ==  S3)
        done <= 1;
    else
        done <= 0;


endmodule

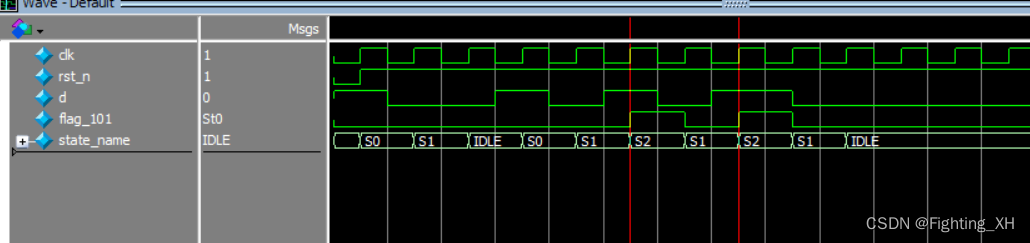

tb和之前一样，直接看波形，可看到，检测到1011后done拉高，这时候1被重叠检测，再次检测到1011的时候又拉高了done
在这里插入图片描述

2 检测101序列

通过百度百科的查阅：状态机由状态寄存器和组合逻辑电路构成，能够根据控制信号按照预先设定的状态进行状态转移，是协调相关信号动作、完成特定操作的控制中心。有限状态机简写为FSM（Finite State Machine），主要分为2大类：
关于两种状态机详解

复制代码

1
2
3
第一类，若输出只和当前状态有关而与输入无关，则称为Moore状态机。
第二类，输出不仅和状态有关而且和输入有关系，则称为Mealy状态机。

状态机的小实例
设计重叠序列检测器：有“101”序列输入时输出为1，其他输入情况下，输出为0。画出状态转移图，并用Verilog描述。要求：用Moore型状态机进行设计，因此该状态机的输出只和当前状态有关，因此在定义状态的时候需要多定义一个，多定义的状态相当于中间状态，用来产生输出。

题目分析：101采用Moore型状态机的话，我们要定义四个状态。包括IDLE，S0，S1，S2，这里的S2就相当于多定义的一个产生输出的中间状态。
因此：flag_101 = (state == S2)? 1’b1: 1’b0;
在这里插入图片描述

Verilog代码

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
module Dectect_101(
    input           clk,
    input           rst_n,
    input           data,
    output          flag_101
    );

parameter   IDLE = 0,
            S0 = 1,
            S1 = 2,
            S2 = 3;

reg     [1:0]   state;

always @(posedge clk or negedge rst_n)begin
    if(rst_n == 1'b0)begin
        state <= IDLE;
    end
    else begin
        case(state)
        IDLE:
            if(data == 1)
                state <= S0;
            else
                state <= IDLE;
        S0:
            if(data == 0)
                state <= S1;
            else
                state <= S0;
        S1:
            if(data == 1)
                state <= S2;
            else
                state <= IDLE;
        S2:
            if(data == 1)
                state <= S0;
            else
                state <= S1;
        endcase
    end
end

assign  flag_101 = (state == S2)? 1'b1: 1'b0;

endmodule

testbench

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
`timescale 1ns/1ns

module Sys_Rst_tb;

	 reg clk;
	 reg rst_n;
	 reg d;        //序列输入
	 wire flag_101 ; //检测完成



 Sys_Rst u1 (

	 .clk(clk),
	 .rst_n(rst_n),
	 .data(d),         //序列输入
	 .flag_101(flag_101) //检测完成

);



parameter   IDLE = 0,
            S0 = 1,
            S1 = 2,
            S2 = 3;


//4字符16位
reg [31:0]              state_name  ;

always@(*)begin
    case(u1.state)
        IDLE:     state_name = "IDLE";
        S0:       state_name = "S0";
        S1:       state_name = "S1";
        S2:       state_name = "S2";
        default:  state_name = "IDLE";
    endcase
end

//
initial clk = 0;
    always #1 clk = ~clk;
//
initial begin
    rst_n = 0;
    #1;
    rst_n = 1;
end
//
initial begin
    d = 1;
    #2;
    d = 0;
    #2;
    d = 0;
    #2;
    d = 1;
	 #2;
    d = 0;
    #2;
	 d = 1;
	 #2;
    d = 0;
	 #2;
    d = 1;
	 #3;
	 d= 0;
	 #20;
	 $stop;

end

endmodule
