Verilog RTL 代码设计

通过11个TL小型电路模块的代码编译，观察电路的RTL结构和波形仿真的时序，快速了解如何设计基本的电路组件。

1.做一个4选1的mux，并且进行波形仿真，和2选1的mux对比，观察资源消耗的变化；

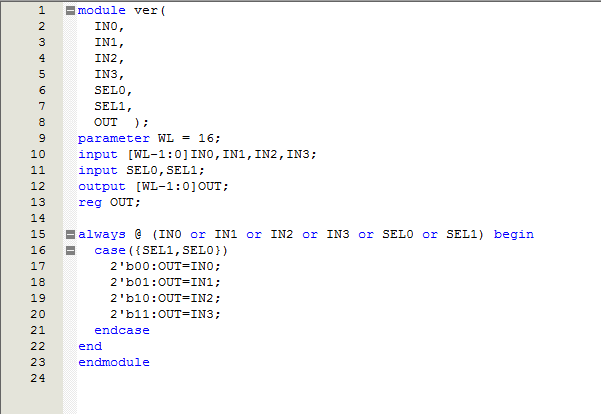

Verilog代码如下：

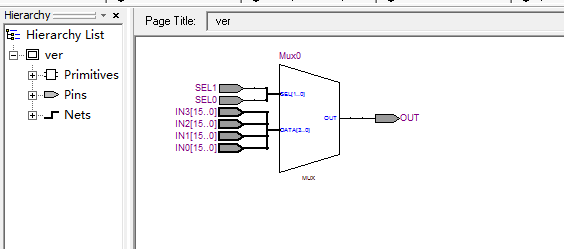

RTL视图如下：

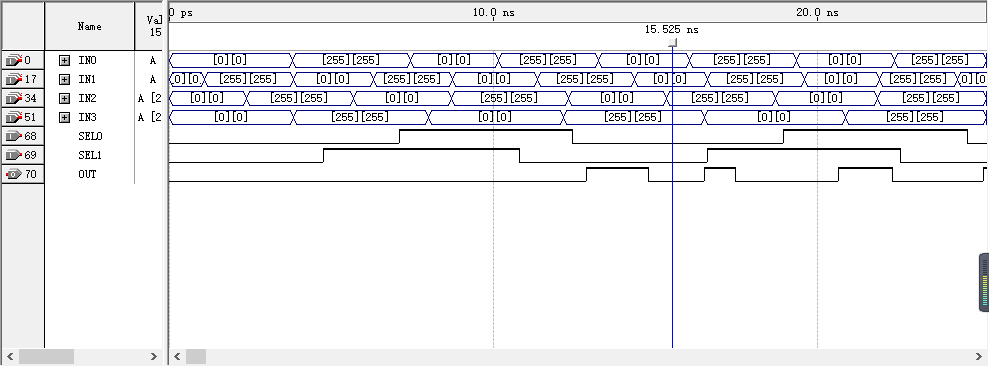

波形仿真结果如下：

资源消耗如下：

对比2选1的mux（如下图），可以看出4选1的mux实际上就是在2选1的mux上进行拓展，选用2位的控制信号控制4位输入信号择输出，资源消耗较2选1的mux要多。

2.编写一个4X4路交叉开关的RTL，然后编译，看RTL View 比较2x2与4x4之间消耗资源的区别。通过对比资源，你有什么结论？

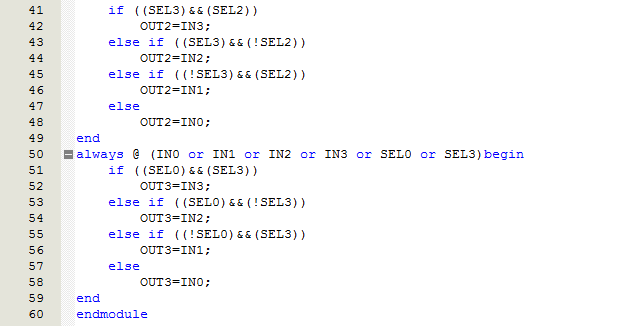

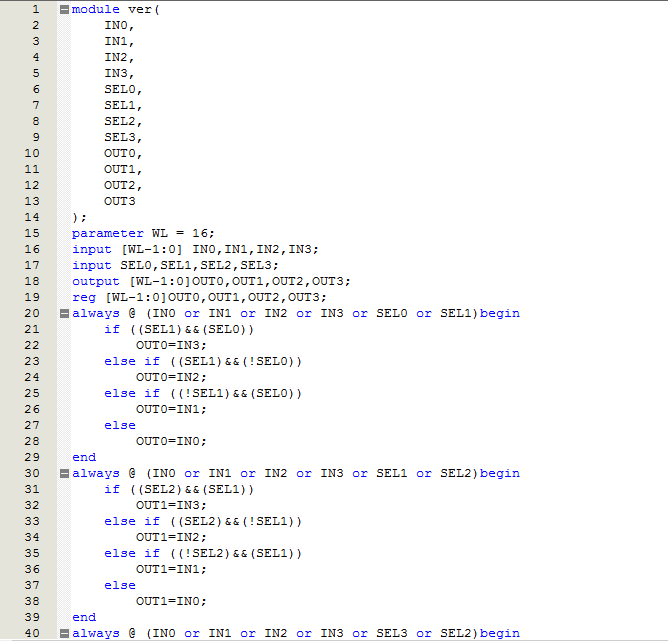

Verilog代码如下：

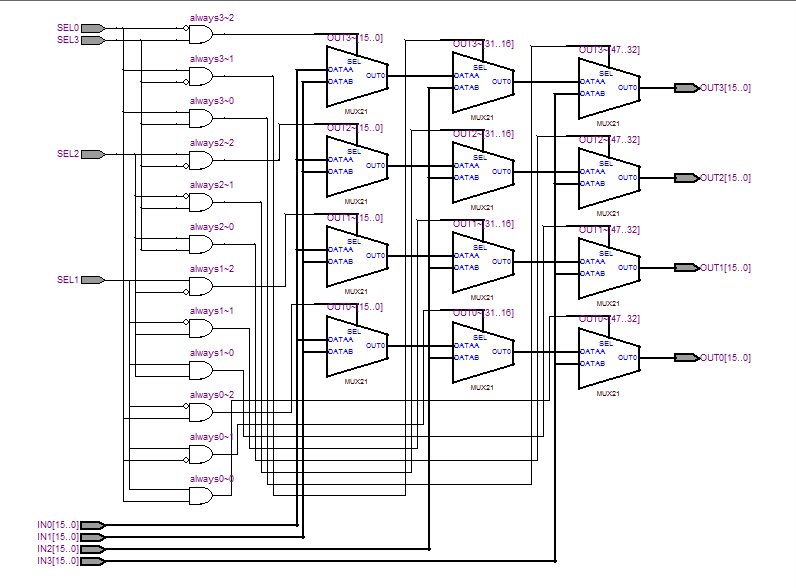

RTL视图如下：

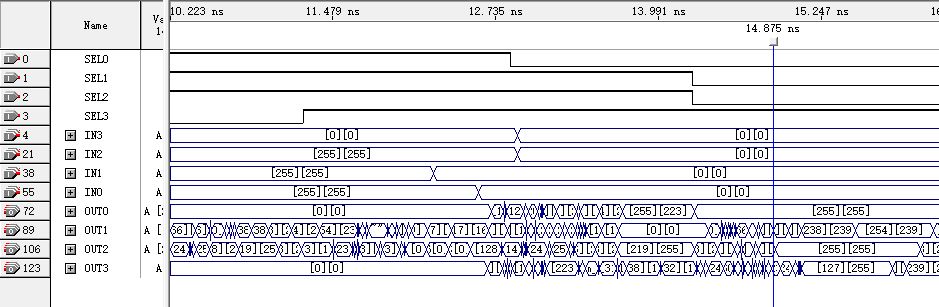

波形仿真结果如下：

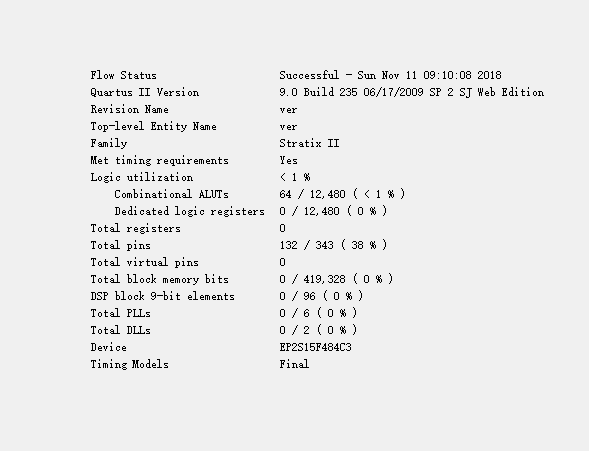

资源消耗如下：

对比2X2的交叉开关（如下图），可以看出4X4的交叉开关消耗资源成倍增长，2X2路的交叉开关核心思想就是使用2个输出分别对应1个1位的控制信号，选择该输出哪一个输入信号。如此，则每个输出对应一个2位的控制信号，从4个输入信号中选择一个进行输出，然后并联输出。

3.编写一个8输入的优先编码器，然后编译，看RTL View

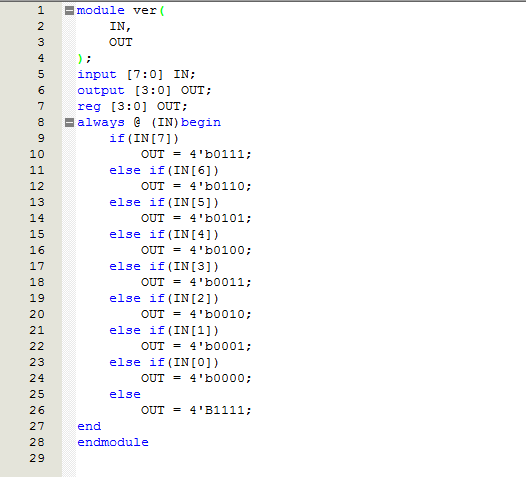

Verilog代码如下：

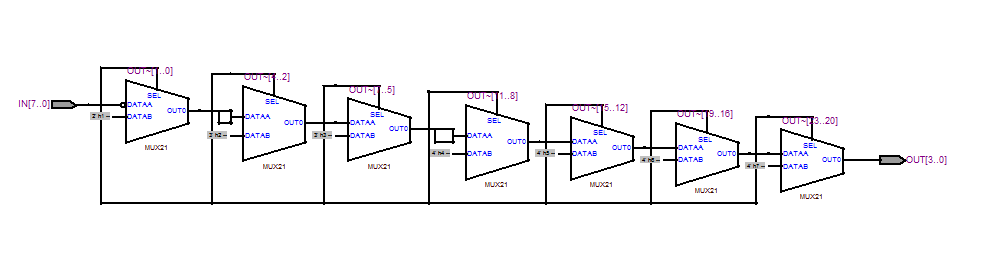

RTL视图如下：

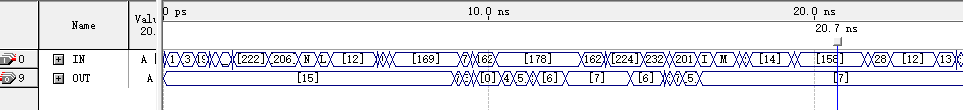

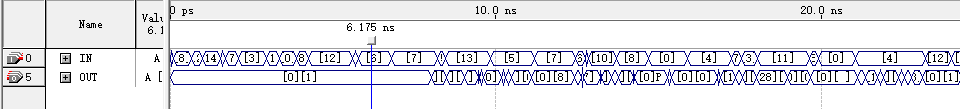

波形仿真结果如下：

4.

• 编写一个4－16的译码器，编译
• 和3－8译码器对比资源开销
• 看RTL View

Verilog代码如下：

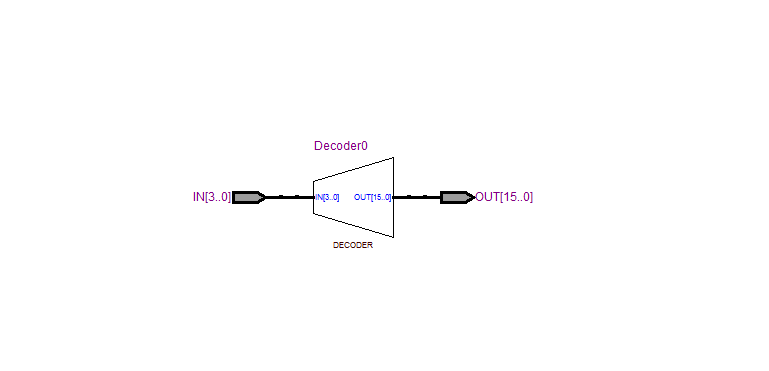

RTL视图如下：

波形仿真结果如下：

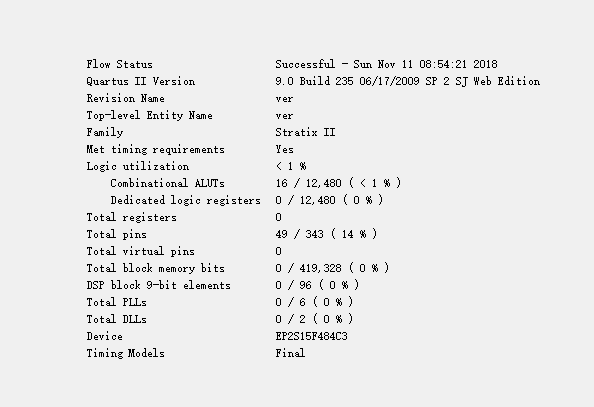

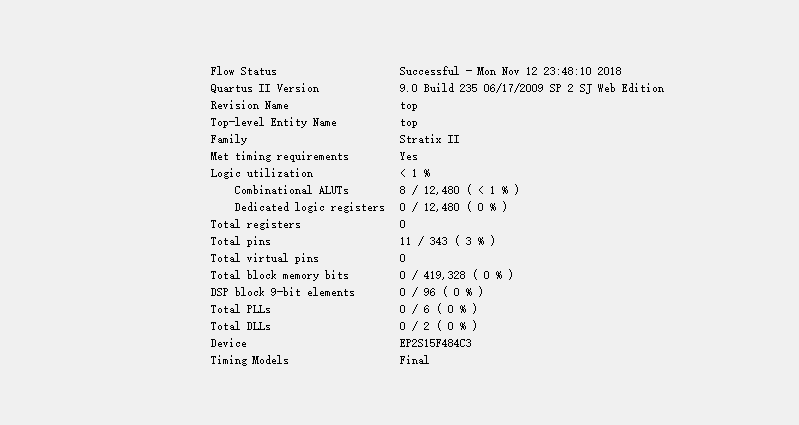

资源消耗如下：

对比下图（3－8译码器资源资源消耗图），输入多了一位、输出多了八位，资源损耗几乎多了一倍，由此可知，资源消耗主要与输出位数正相关。

5.

• 把加法器的输出信号改成4比特位宽，编译，波形仿真。观察输出结果，说出输出和输入的对应关系。
• 把加法器的输入信号改成8比特位宽，编译，波形仿真。观察加法器的输出延迟，和4比特输入位宽的情况对比，你有什么结论，为什么？

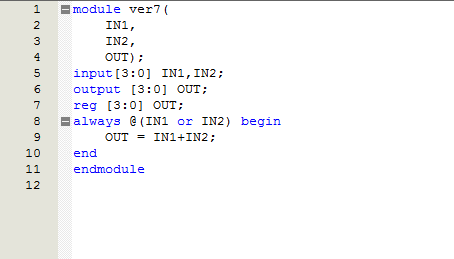

1)Verilog代码如下：

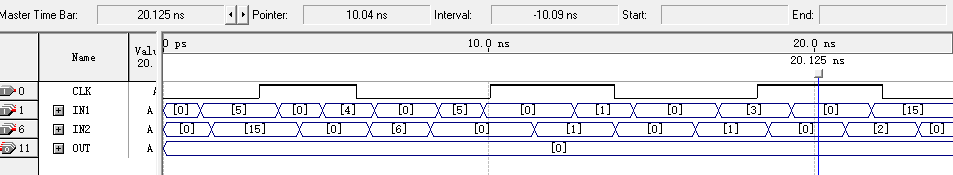

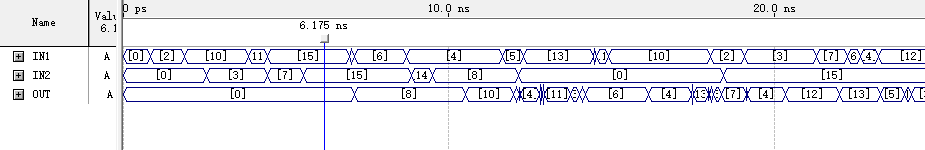

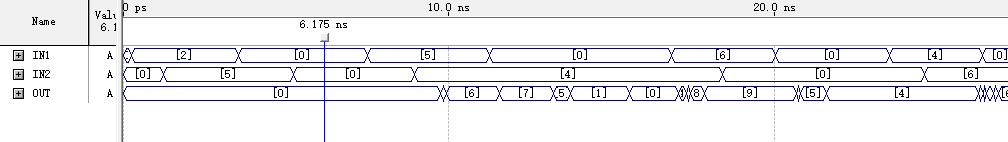

波形真结果如下：

如图可知，输出存在时延，且当正确结果大于15后只输出正确结果的后4位，如IN1输入为11，IN2输入为7时，OUT最终显示8。

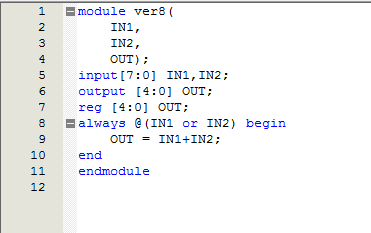

2)Verilog代码如下：

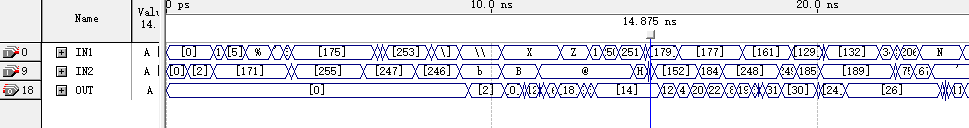

波形真结果如下：

输出时延稍大于4输入的无符号加法器。

6.把加法器的输出信号改成4比特位宽，编译，波形仿真。观察输出结果，观察输出结果在什么时候是正确的？把加法器的输入信号改成8比特位宽，编译，波形仿真。观察加法器的输出延迟，和4比特输入位宽的情况对比，你有什么结论，为什么？

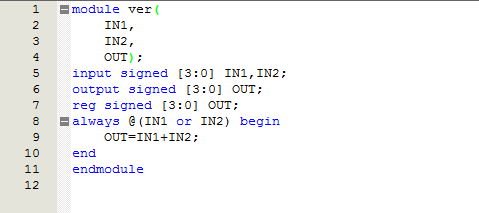

1)Verilog代码如下：

波形真结果如下：

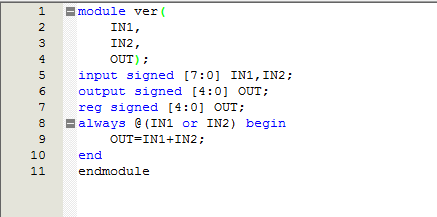

2)Verilog代码如下：

波形真结果如下：

其基本原理与无符号加法器相同，只不过其运算法则变为补码运算。

7.不改变流水线的级数，把加法器的输入信号改成8比特位宽，编译，波形仿真，和不带流水线的情况对比一下，你有什么结论？ 在8比特输入位宽的情况下，在输入上再添加一级流水线，观察编译和仿真的结果，你有什么结论？

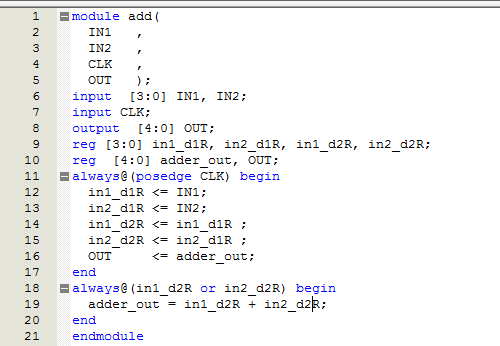

1)Verilog代码如下：

RTL视图如下：

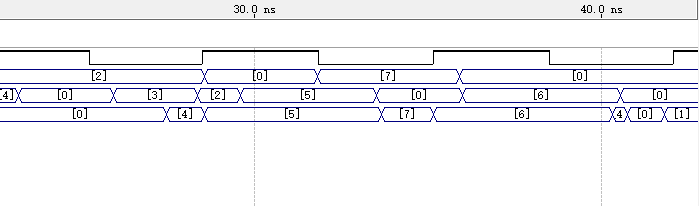

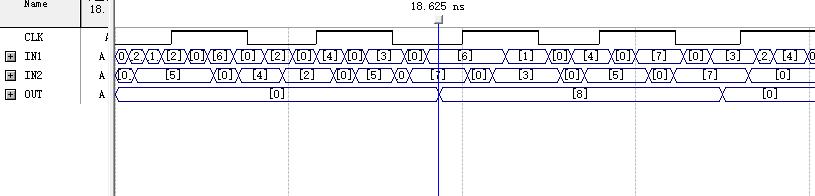

波形真结果如下：

与不加流水线的加法器相比，带流水线的加法器即在加法器的输入与输出都连接了D触发器，有效的减少了组合逻辑的竞争与冒险，从而明显减少了“毛刺”的长度。而流水线的级数越高，毛刺也随之越短，但输出的时延也会相应的对一个时钟周期。

2）Verilog代码如下：

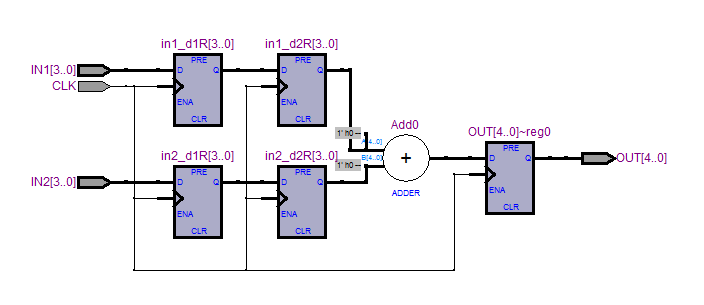

RTL图如下：

波形仿真结果如下：

8.

• 改变乘法器的输入位宽为8比特，编译，波形仿真，观察信号毛刺的时间长度。
• 选一款没有硬件乘法器的FPGA芯片（例如Cyclone EP1C6）对比8比特的乘法器和加法器两者编译之后的资源开销(Logic Cell的数目）
• 编写一个输入和输出都有D触发器的流水线乘法器代码，编译后波形仿真，观察组合逻辑延迟和毛刺的时间，和不带流水线的情况下对比。

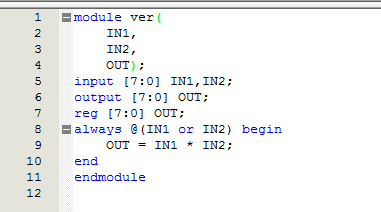

1）Verilog代码如下：

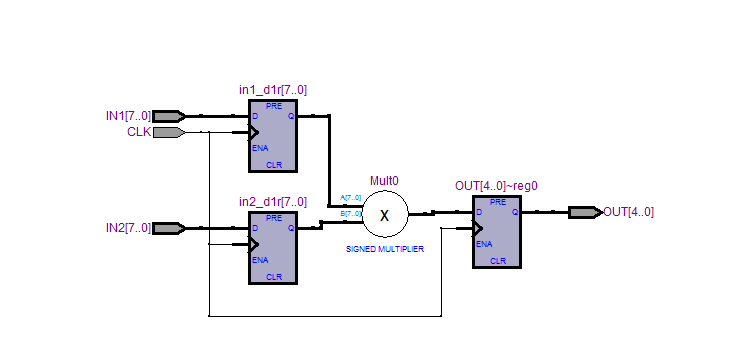

RTL图如下：

波形仿真结果如下：

2）Verilog代码如下：

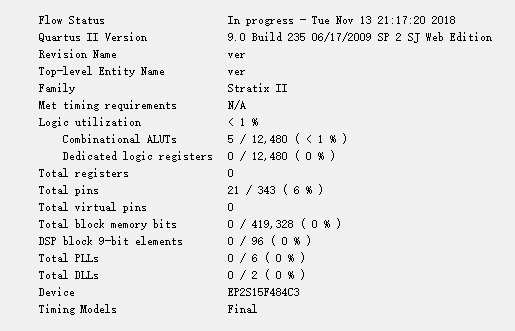

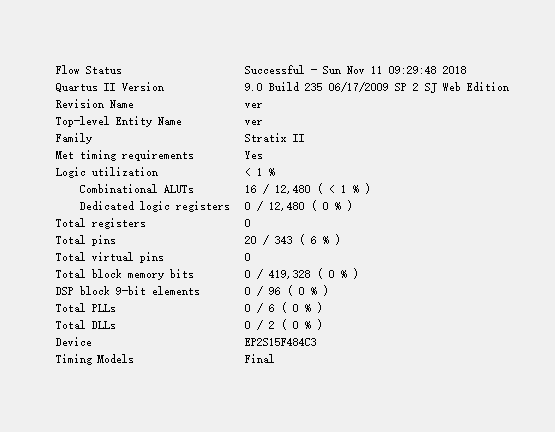

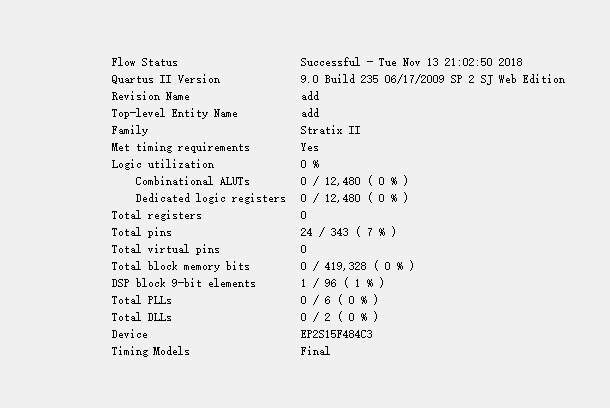

资源消耗如下：

对比下图（8比特的加法器）可见，无硬件乘法器芯片的无符号乘法器硬件资源消耗非常巨大。

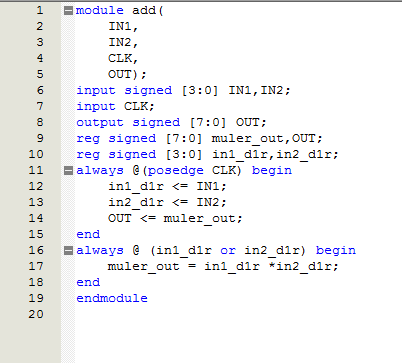

3）Verilog代码如下：

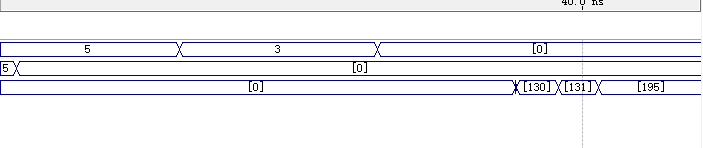

波形仿真结果如下：

9.

请完成以下设计实验，编译电路并且进行波形仿真。

• 设计一个最简单的计数器，只有一个CLK输入和一个OVerflow输出，当计数到最大值的时钟周期CLK输出1
• 设计复杂的计数器，和本例相似，带有多种信号，其中同步清零CLR的优先级最高，使能EN次之，LOAD最低。

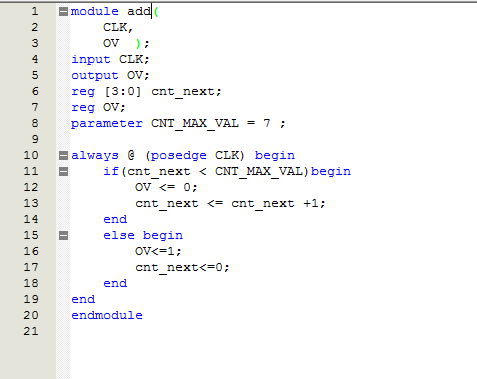

1）Verilog代码如下：

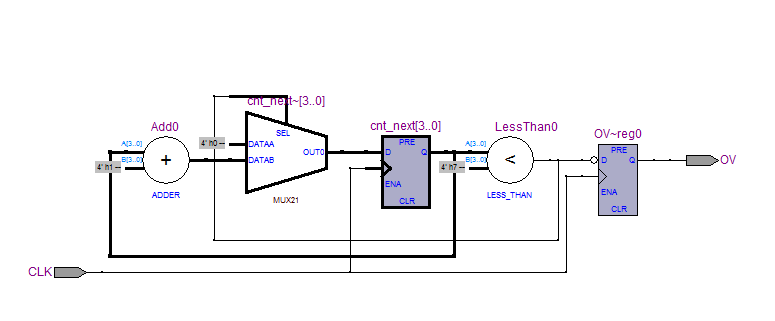

RTL图如下：

波形仿真结果如下：

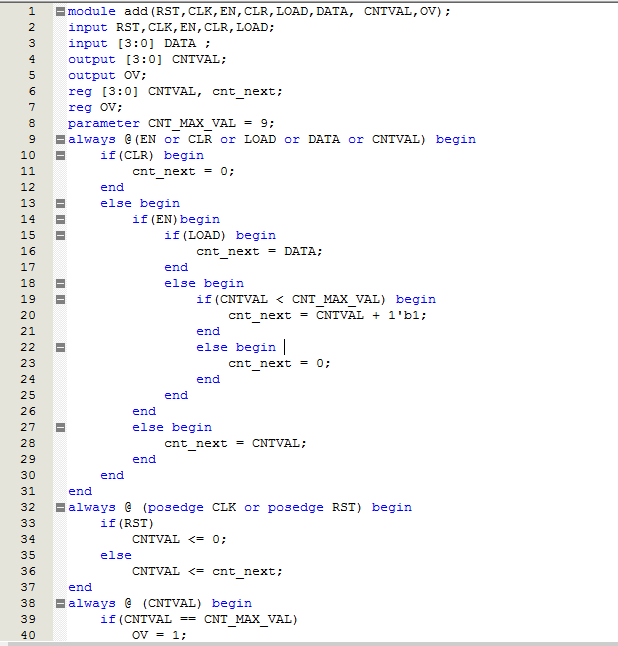

2）Verilog代码如下：

RTL视图如下：

波形仿真结果如下：


10.

设计一个用于识别2进制序列“1011”的状态机

• 基本要求：
• 电路每个时钟周期输入1比特数据，当捕获到1011的时钟周期，电路输出1，否则输出0
• 使用序列101011010作为输出的测试序列
• 扩展要求：
• 给你的电路添加输入使能端口，只有输入使能EN为1的时钟周期，才从输入的数据端口向内部获取1比特序列数据。

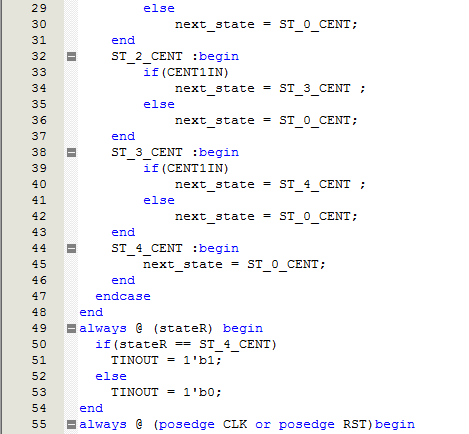

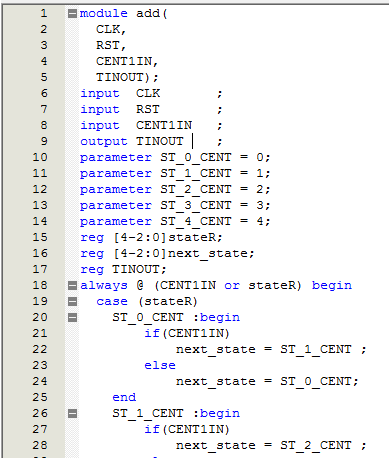

1）Verilog代码如下：

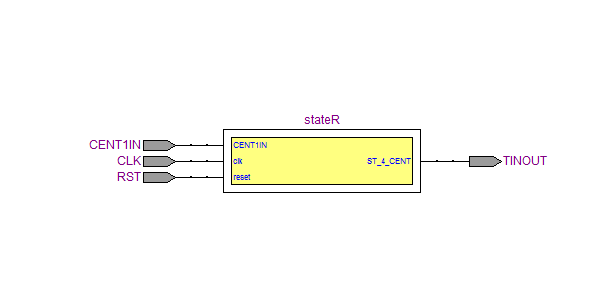

RTL视图如下：

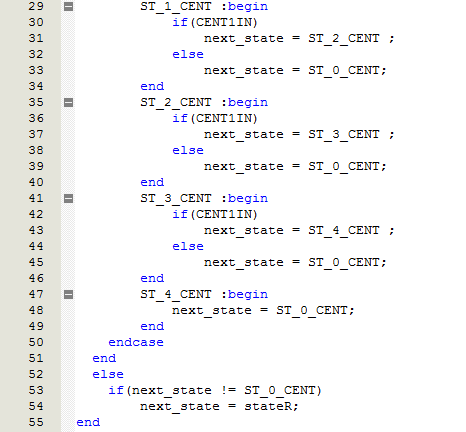

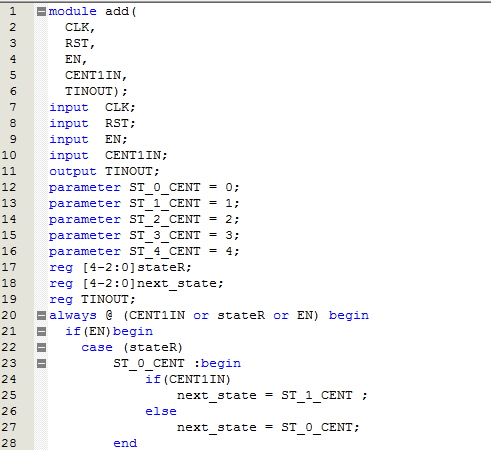

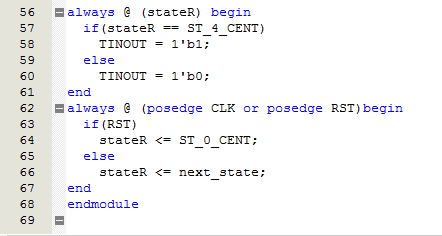

2）Verilog代码如下：

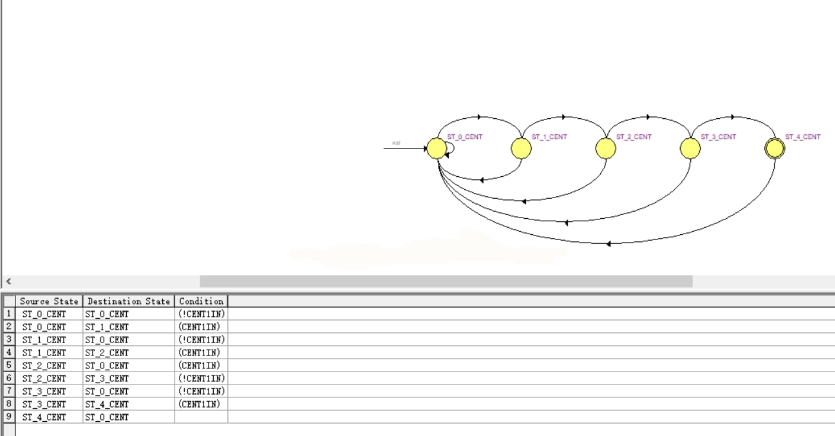

状态转移图及表达式如下：

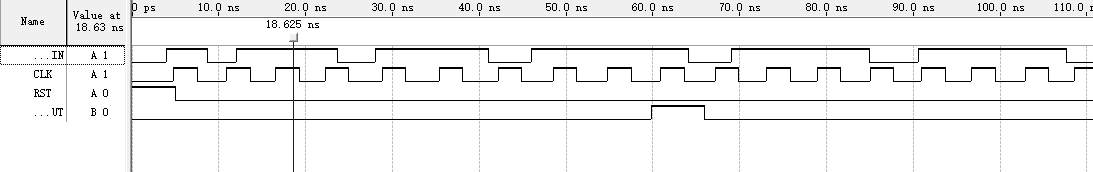

波形仿真结果如下：

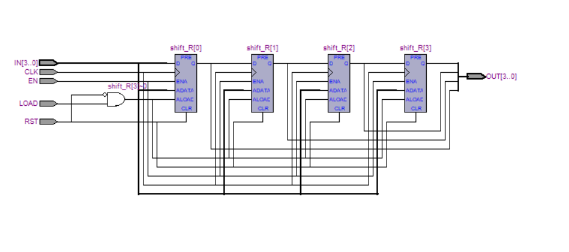

11. 设计一个如本节“电路描述”部分的“带加载使能和移位使能的并入串出”的移位寄存器，电路的RTL结构图如“电路描述”部分的RTL结构图所示。

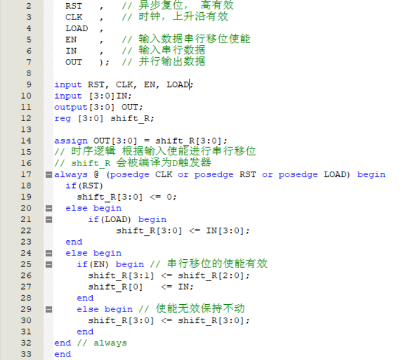

Verilog代码如下：

RTL视图如下：

波形仿真结果如下：
