概述

在电路设计时我们常常为了节约成本会使用到，过少IO口的单片机进行电路设计，当我们也会遇到IO口不够使用的情况，而我今天要写的就是AD转换解决按键检测。

一、如何减少多个按键对IO口的占用问题？
在电路设计中我们会使用多个按键进行电路控制，如何减少这些按键的对IO口的占用呢？
（1）.如果按键过多，我们一般使用矩阵方法进行设置，就是使用行列扫描的方法进行检测多个按键，通过两个IO口的电平变化来确定那个按键按下，这样是一种解决办法。

（2）.这种方法是在使用少量IO口的时候想到的，就是使用AD转换的方法进行对按键电压的检测，从而控制电路运行，这种方法在电路仿真中（理想情况下），根据单片机的位数进行数字转换可以把电压分为2的单片机位数次方，然后如果每一量化的电压都能够被检测到，那么我们可以使用这个条件检测到2的单片机位数次方的按键，但实际中很难做到那么精确，因此我们可以根据自己需要，使用AD转换来取出我们想要的按键个数进行检测。

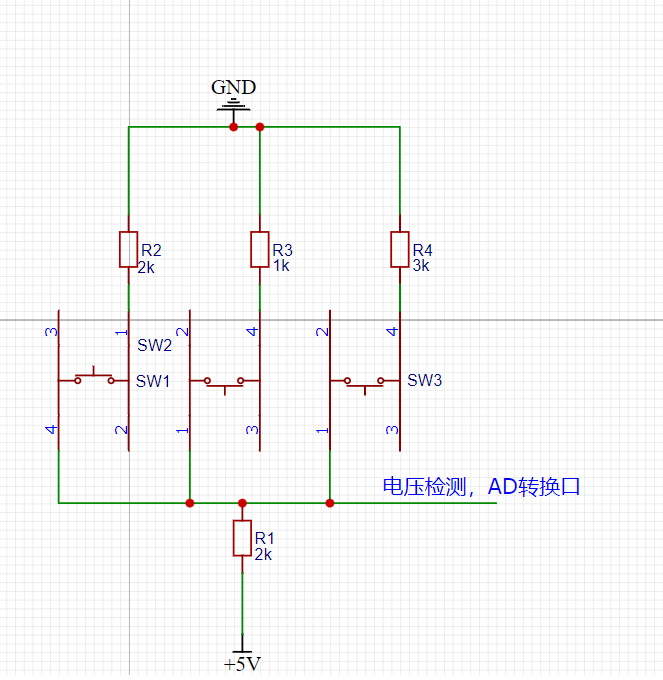

如图1 通过按键的分压不同检测到不同的电压，然后经过单片机的AD转换，进行转换为数字量并且使用软件检测到这个数字量，来控置单片机的其他接口。
