用AD绘制触摸按键

159 阅读 0 评论 105 点赞

我是靠谱客的博主幸福小蝴蝶，这篇文章主要介绍用AD绘制触摸按键，现在分享给大家，希望可以做个参考。

一：单位换算
1mil = 0.0254mm
100mil = 2.54mm
1inch = 1000mil = 25.4mm
二：在封装库中添加新封装用来绘制触点按键
1.首先打开封装库文件 name.PcbLib

2.新建空白元件

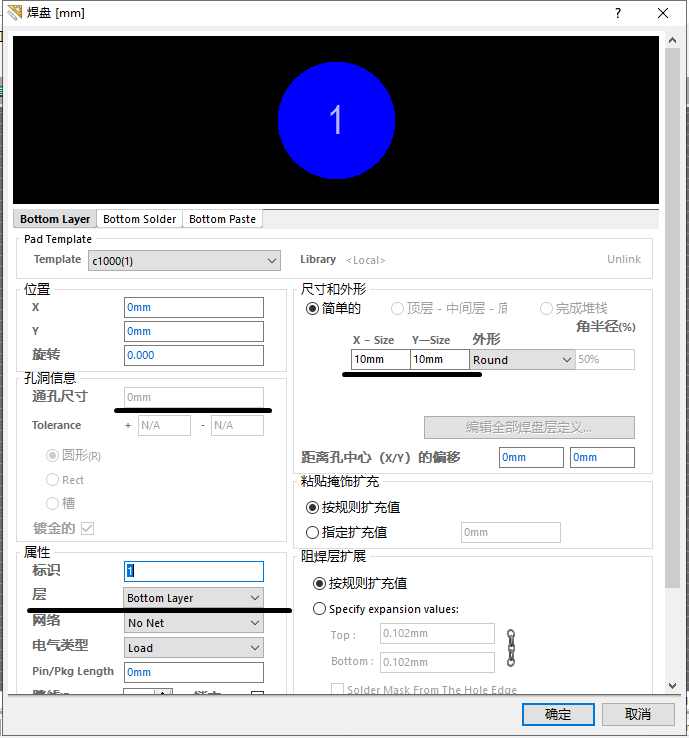

3.在空白元件中放置一焊盘，双击焊盘修改其设置
在这里插入图片描述

（1）通孔尺寸设置成0，
（2）外形尺寸根据自己需求随意设置，图中设置成10mm
（3）可选择按键放置的图层（图中放置在Bottom Layer层）
