参数配置

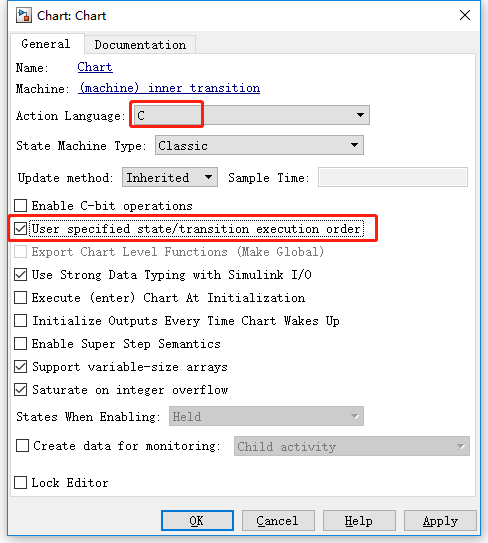

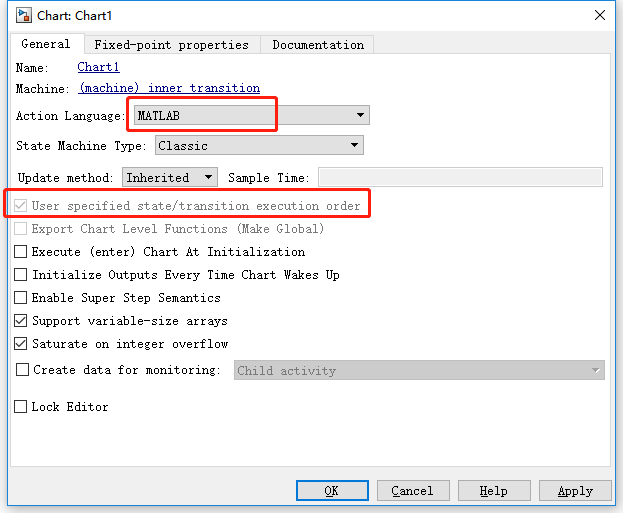

在选择C语言为动作语言（Action Language）时，可以选择“由用户指定执行顺序（显式排序）”还是“自动分配执行顺序（隐式排序）”。

选择该选项后，可以由用户指定并行状态的状态，或者多个转移的执行顺序。

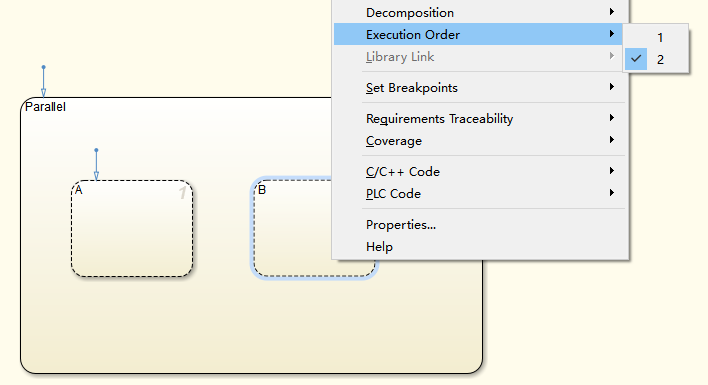

状态的执行顺序：

转移的执行顺序：

如果取消该选项，则不能手动更改顺序。（如果想要排序，必须先使能参数）

并行状态的执行顺序由系统按照“从上到下，从左到右”的原则自动排定。

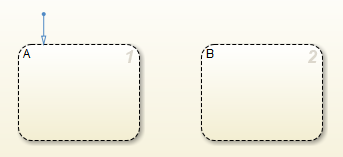

比如，默认情况下，状态A的执行顺序为1，状态B的执行顺序为2。

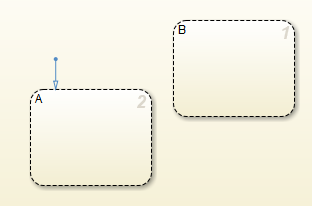

如果把A和B的位置挪一下，执行顺序会自动改变。

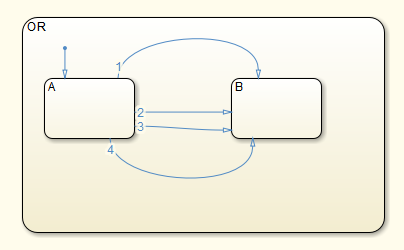

多个转移的排序原则为：从12点钟开始，按照顺时针方向。

并行状态的执行顺序

https://ww2.mathworks.cn/help/stateflow/ug/execution-order-for-parallel-states.html
