从一个状态退出，进入另一个状态

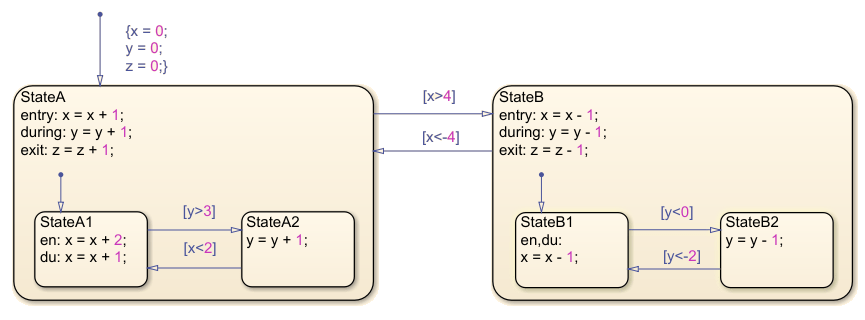

考虑以下状态图。

假设当前的活动状态为A.A1。

假设变量的值为：x = 5, y = 2, z = 0.

接下来的执行步骤为：

• 判断状态A是否有向外的转移。有，且满足[x>4]的条件。转移有效。
• 将状态A 标记为“退出状态”，执行状态A的退出动作：z = z + 1。现在z = 1。
• 将状态B标记为“进入状态”，执行状态B的进入动作：x = x - 1。现在x = 4。
• 状态B包含子状态，没有历史状态结点，执行默认转移。
• 状态B.B1标记为“进入状态”，执行B.B1的进入动作：x = x - 1。现在x = 3。
• 当前活动状态为B.B1，状态图进入休眠。

超转移

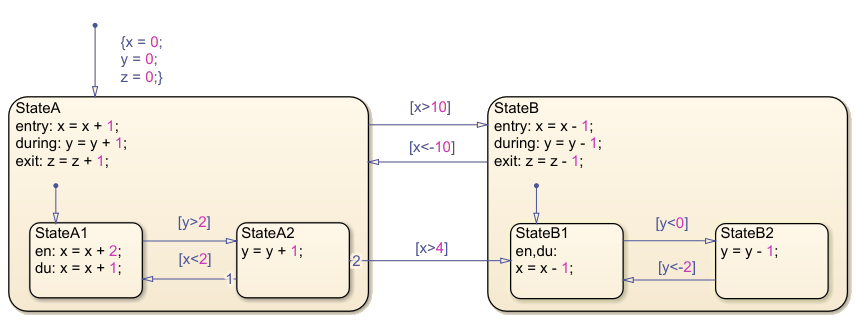

考虑以下状态图：

假设当前活动状态为A.A2。

假设当前变量的值为：x = 5, y = 5, z = 0.

接下来的执行步骤为：

• 测试状态A是否存在有效的输出转移。不满足条件：[x>10]。
• 测试状态A.A2是否存在有效的输出转移。满足条件：[x>4]，为有效的转移。
• 退出状态A.A2，无退出动作。
• 退出状态A。执行退出动作：z = z + 1。
• 进入状态B。执行进入动作：x = x - 1。
• 进入状态B1。执行进入动作：x = x - 1。
• 当前活动状态为B.B1，状态图进入休眠。

不存在有效转移时，执行during动作

考虑以下状态图：

初始化完成后，执行默认转移动作，A.A1为活动状态。此时，x = 3, y = 0, z = 0.

下一个时刻，状态图的执行步骤为：

• 测试状态A的输出转移，不满足条件：[x>4]。
• 测试状态A1的输出转移，不满足条件：[y>3]。
• 执行状态A的during动作：y = y + 1。此时y = 1。
• 执行状态A1的during动作：x = x + 1。此时x = 4。
• 当前活动状态还是A.A1，状态图进入休眠。

参考资料

进入图或状态
Enter a Chart or State

https://ww2.mathworks.cn/help/stateflow/ug/chart-initialization-and-entry-actions.html



状态图的执行
Execution of a Stateflow Chart

https://ww2.mathworks.cn/help/stateflow/ug/chart-during-actions.html



退出状态
Exit a State

https://ww2.mathworks.cn/help/stateflow/ug/chart-exit-actions.html
