从零开始搭建一个最简单的stateflow代表性模型

第一步：创建自己的文件夹（用于存放自己的模型文件）

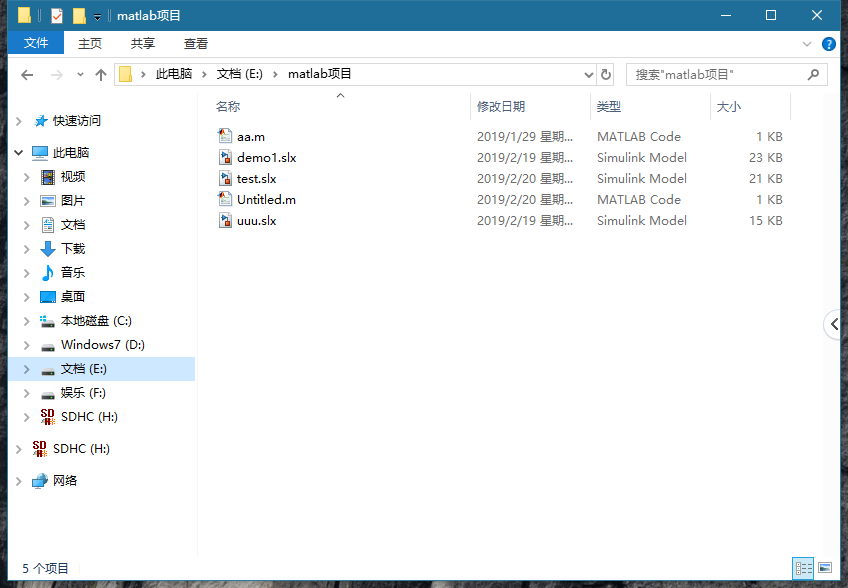

如图：（在D盘下创建了一个matlab项目文件夹）

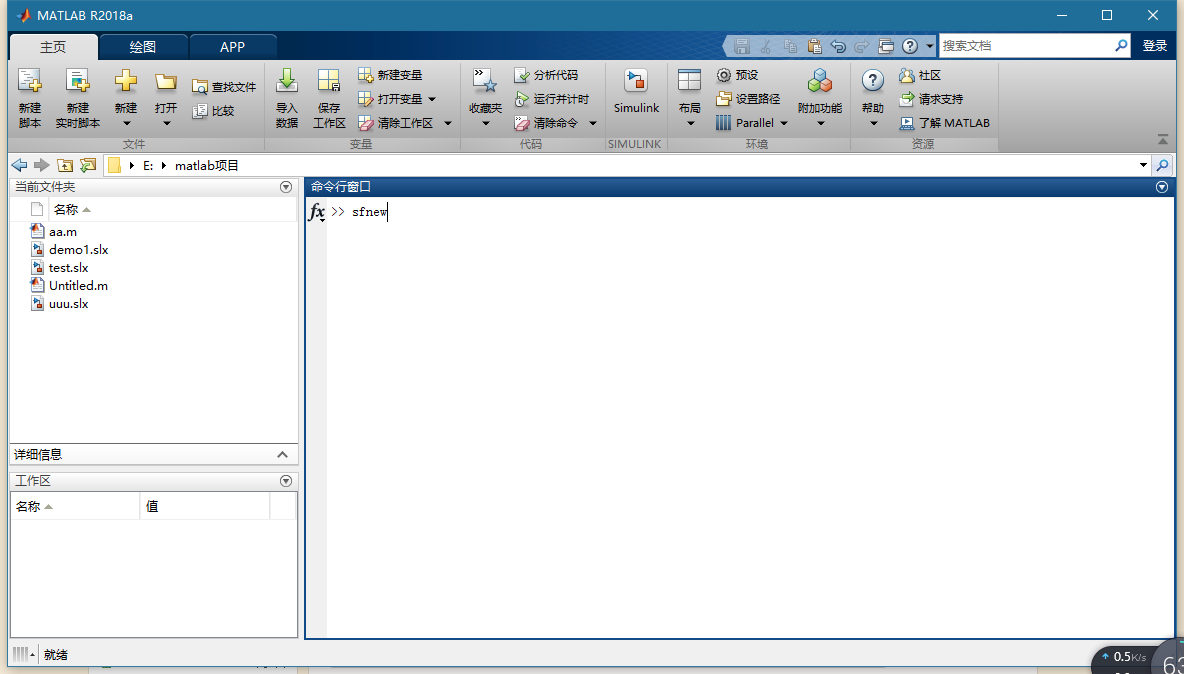

第二步：启动matlab，启动后如图：

第三步：输入命令sfnew，创建包含stateflow模块的simulink模型。

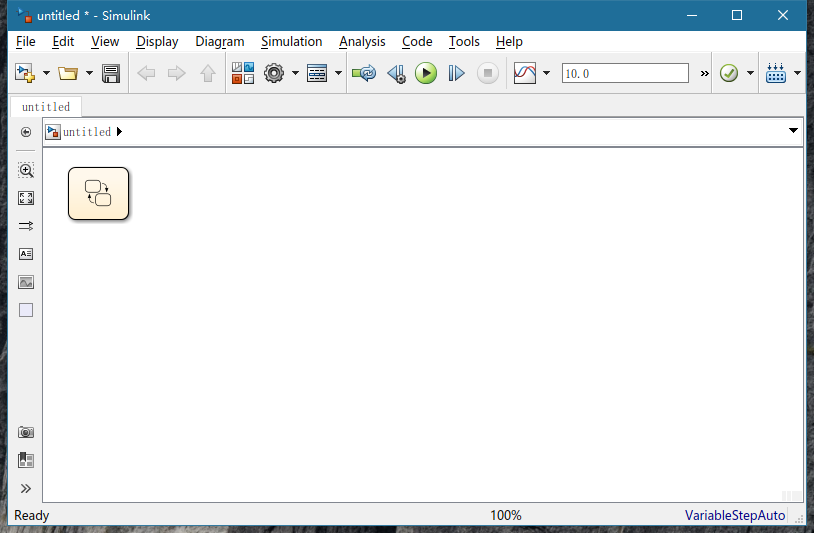

创建的模型窗口如下：

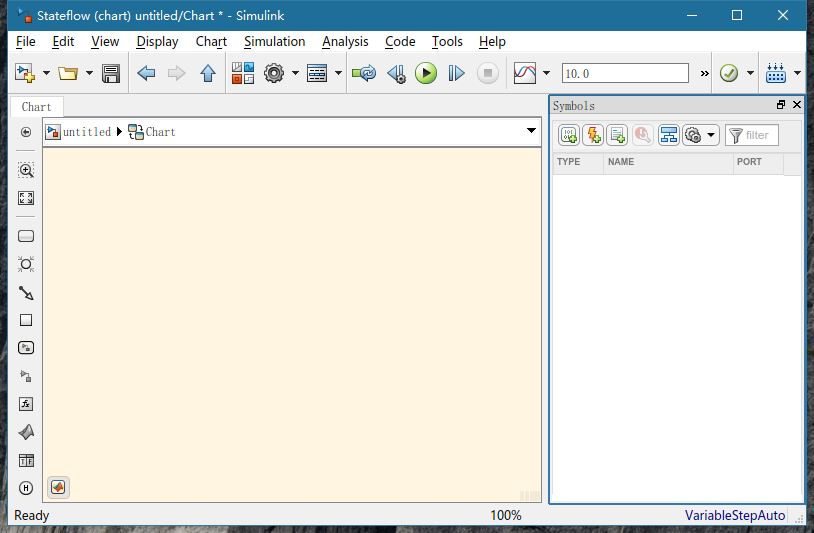

第四步：双击chart打开stateflow编辑窗口，如图：

第五步：保存，存制先前创建的文件夹中，在此对其命名为test1，如图：

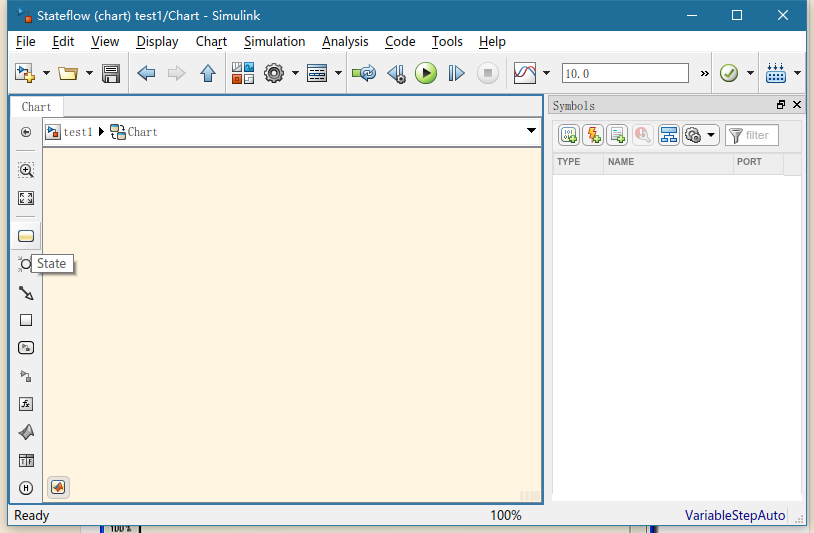

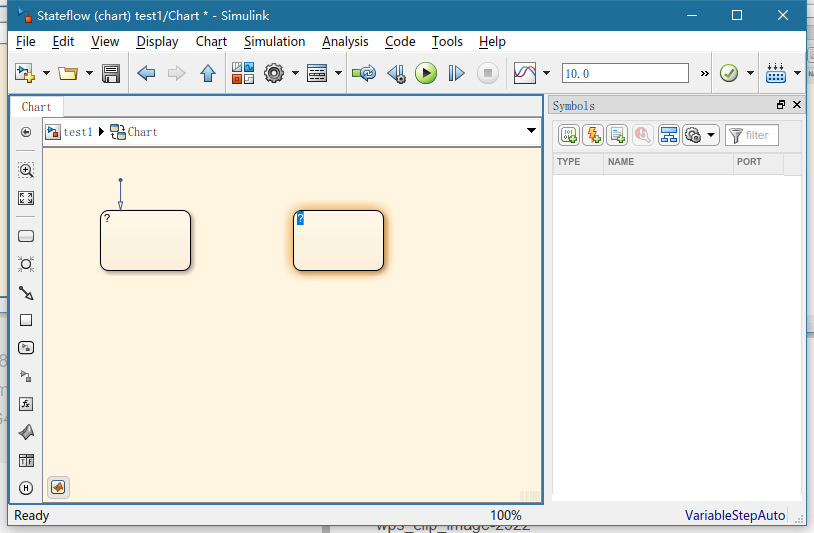

第六步：点击State按钮，添加两个状态，如图：

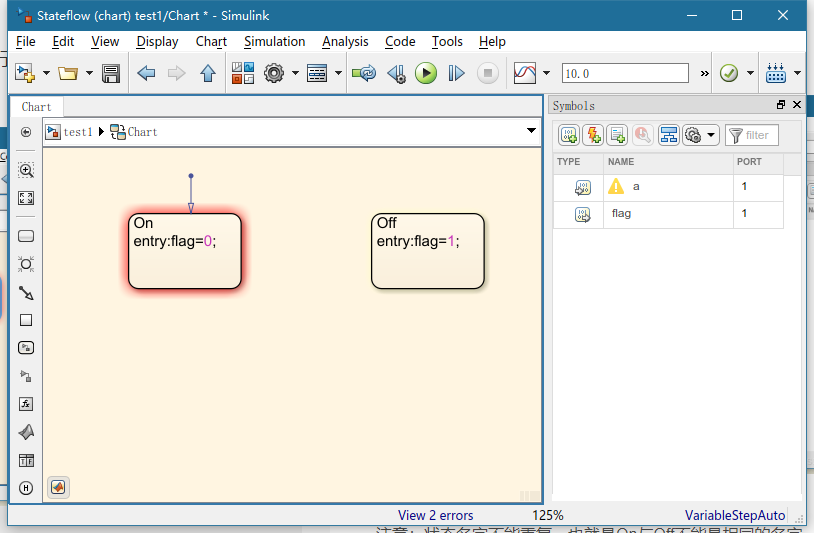

第七步：点击状态中的？对状态进行编辑，如图：
On
entry:flag=0;
Off
entry:flag=1;

注意：状态名字不能重复，也就是On与Off不能是相同的名字。状态中的语句最后应该加上一个分号”;”!标点为英文模式。

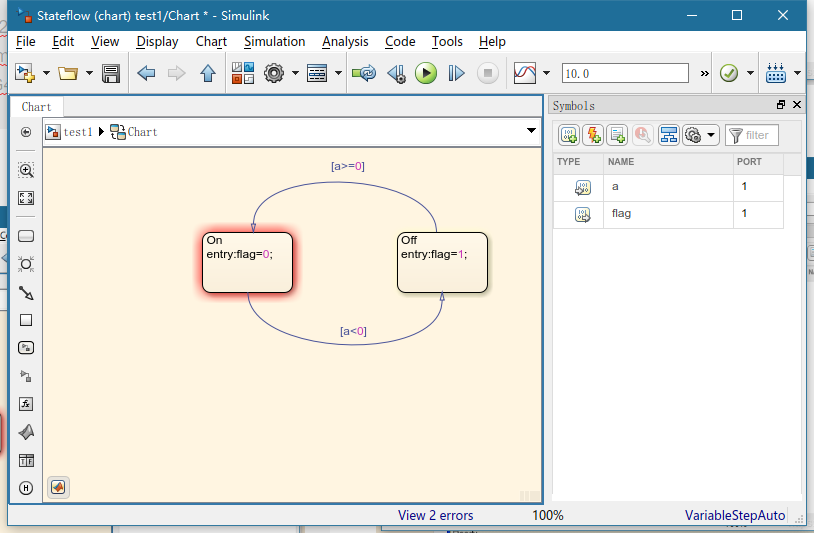

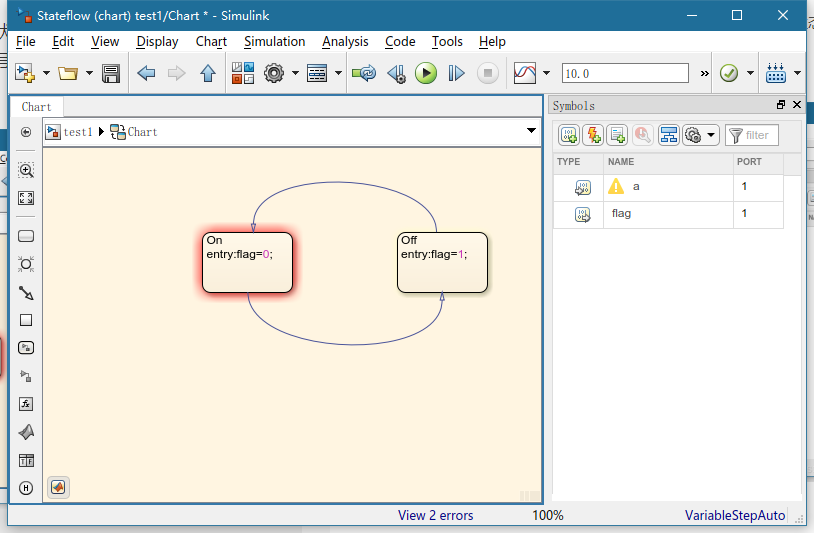

第八步：添加状态转移条件与默认状态转移：鼠标箭头接近状态边缘的时候可出现连线操作。条件需用方括号括起来。

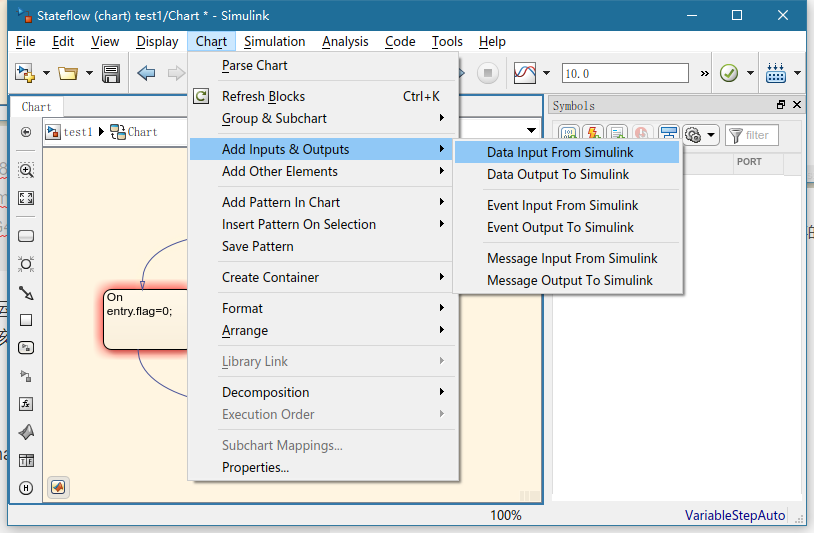

新手很容易到此结束，实际上这离运行状态还差很远。最重要的两个便是没有定义变量、更改路径。此时应该如下操作：

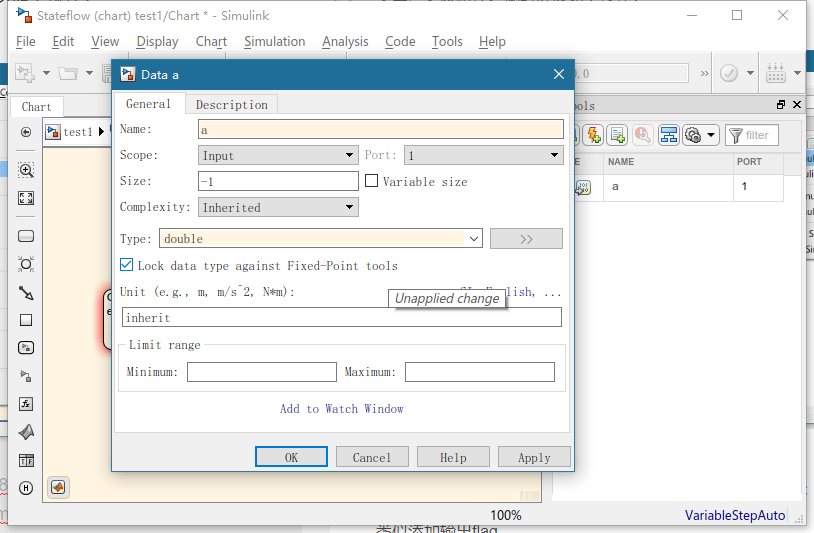

选择输入后（注意命名，也就图中name:a;类型选择double）：

类似添加输出flag。

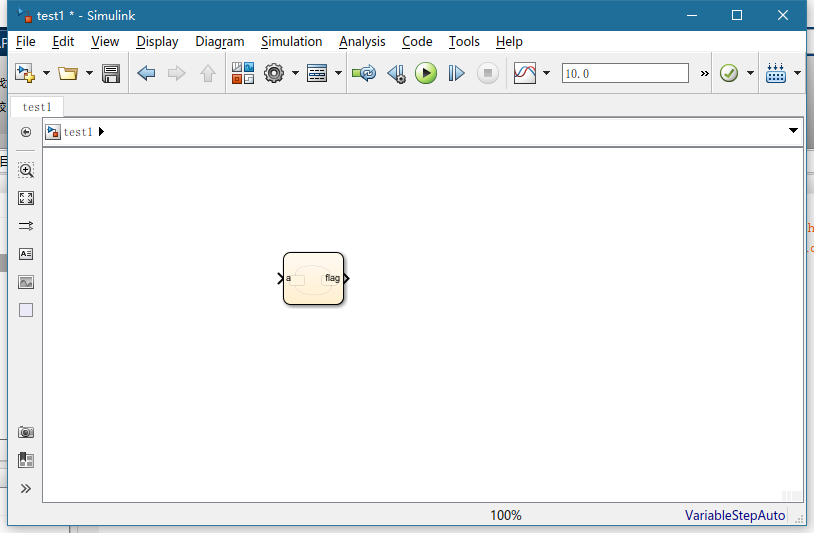

Test1成为如下状态：

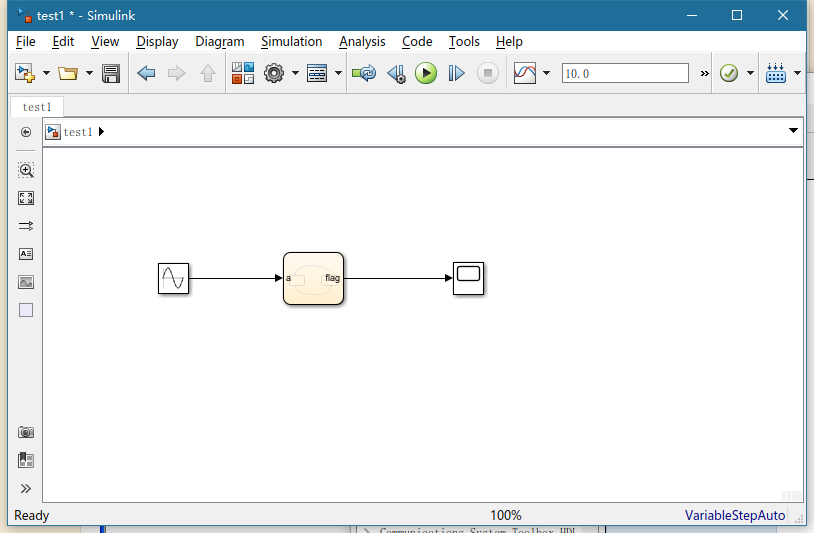

加上一个正弦波还有示波器，可以运行并观察结果。

至此，一个stateflow简单模型搭建并运行完成。

本文转自http://blog.sina.com.cn/s/blog_62792757010130ah.html
因自己电脑是win10 64位，MATLAB版本等不同，界面有区别，稍加修改并记录
