使用Keil仿真逻辑仪观察引脚电平变化

一、keil仿真和使用示波器调波形

（一）仿真设置

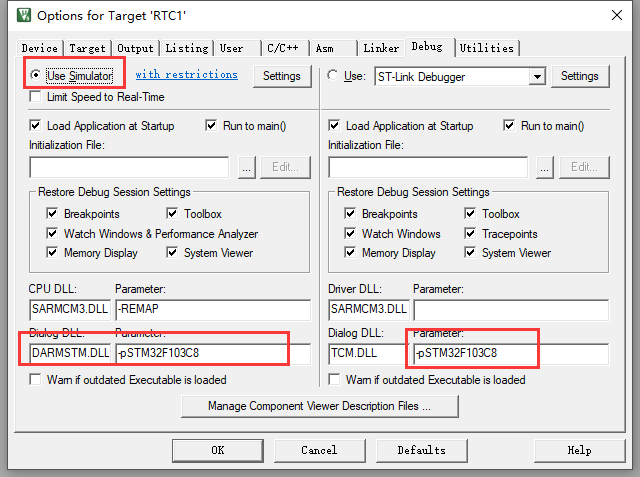

Debug的设置，点击魔法棒进行配置

（二）调试

1.点击Debug进行调试

2.选择逻辑分析仪：

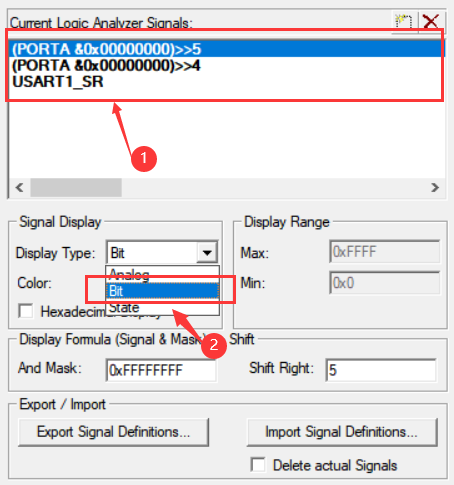

3.设置要观察的引脚

添加引脚

快捷方式添加引脚
输入PORTX.xx（X为A.B…;xx为引脚号，比如：PORTA.4）然后按回车；
输入USARTx_SR(x为数字）然后回车

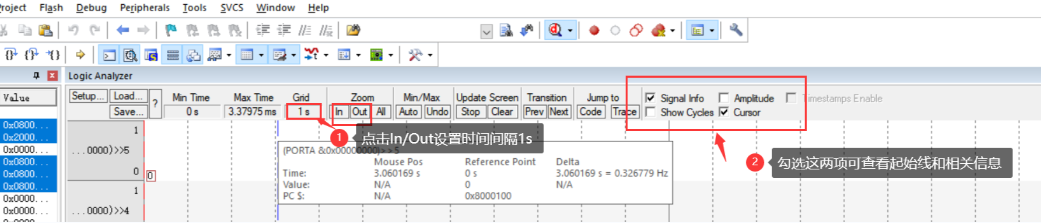

4.设置时间间隔为1和起始线

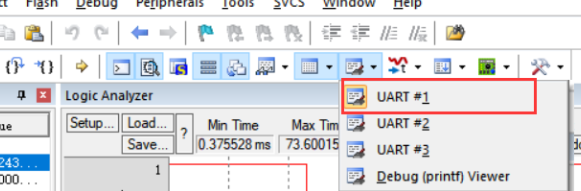

5.设置查看USART1输出

6.点击运行

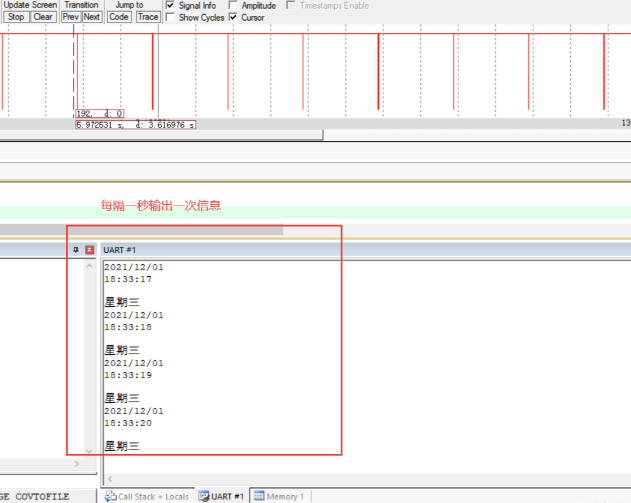

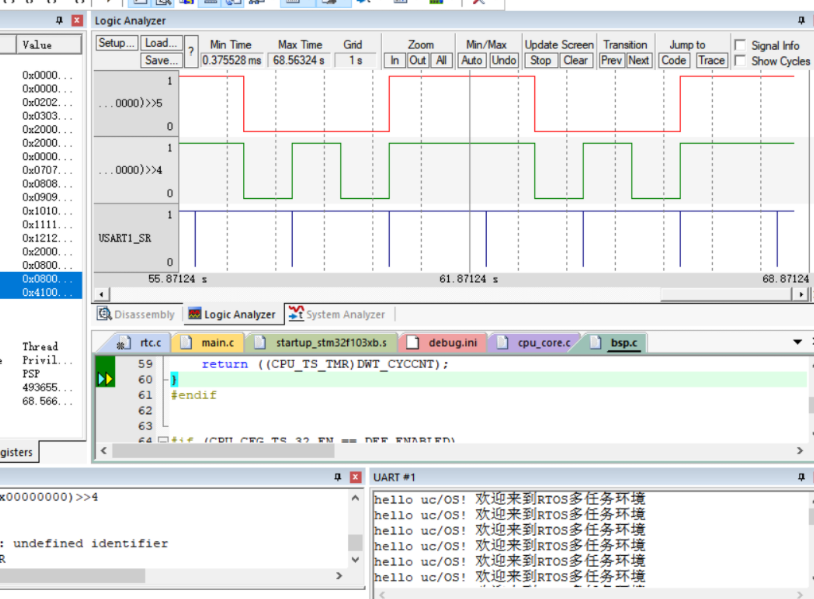

7.结果

二、使用示波器查看

（一）软件下载
链接：https://pan.baidu.com/s/1rd8sECuwPz9rTq7Ymp73UQ
提取码：huxi

（二）认识软件

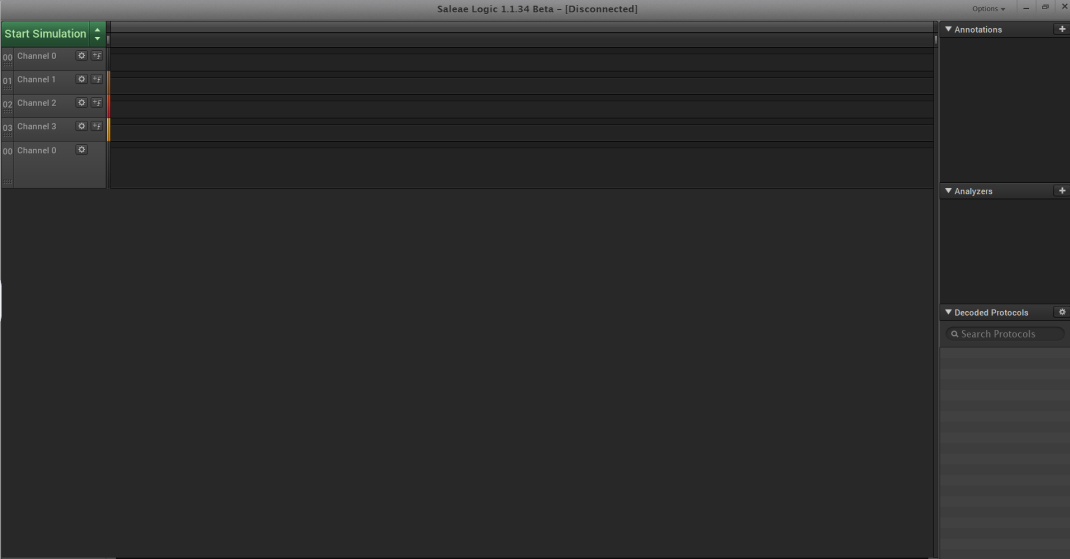

1.打开软件

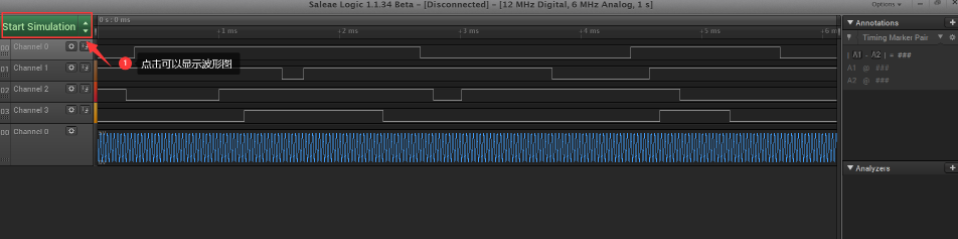

2.软件支持脱机模拟采集，没有实际的硬件也可以感受一下软件的界面和操作。点Start Simulation ，可以在波形区域模拟显示出一些软件生成的数据，如果设置了解析，可以根据所设置的协议，生成一些符合协议解析要求的模拟数值。

3.默认的演示模式是 8 通道的，我们可以设置成 16 通道。选择后界面会出现一些 SALEAE16 的设置

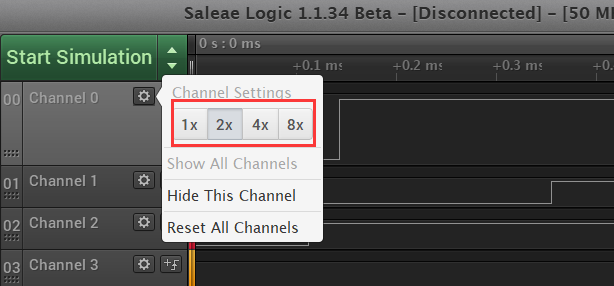

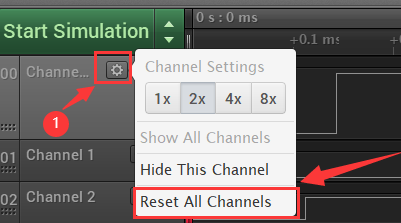

4.单个通道设置
第一项是波形幅值比例，可以通到进行修改不同的比例。
设置2x如下

5. 触发的设置和波形的高级检索

如果设置了触发，但是触发条件不满足，数据是不采集的。如果想去掉之前设置的触发，可以在某一通道右边， 点击设置 RESET ALL CHANNELS

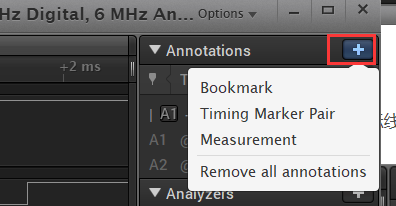

6.ANNOTATIONS标签添加

（三）用Logic显示波形

1.线路接法
GND——GND
A9——CH0
A5——CH1
A4——CH2

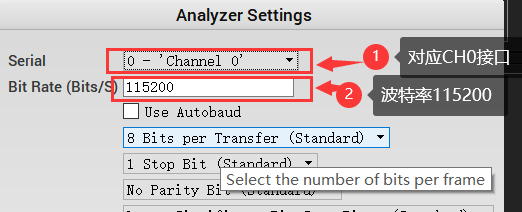

2.设置Analyzerss
添加三个Async Serial,分别对应channel 0、channel 1、channel 2，波特率设置115200.

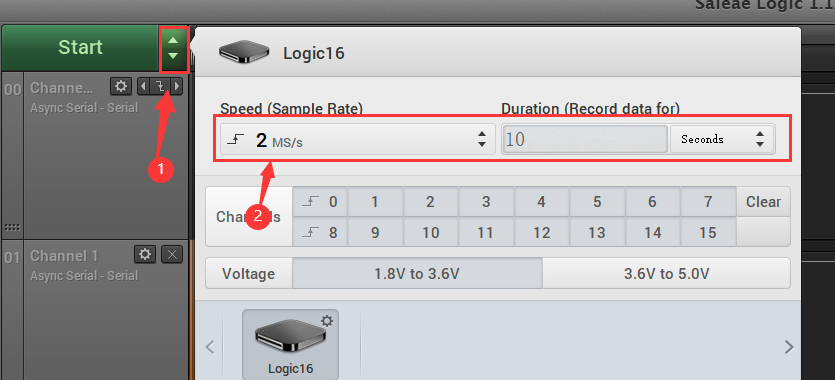

3.点击start旁边小三角设置通道参数。

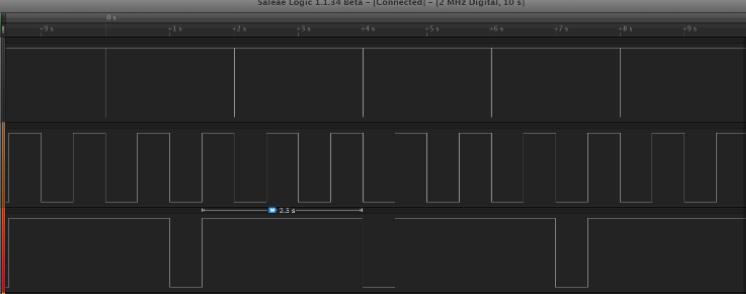

4.点击Start，观察波形
