前言 ：本次博客以STM32F4进行讲解

目录

基本概念

一、中断和异常

二、EXIT和NVIC

EXIT外部中断/事件控制器

触发机制

 NVIC嵌套向量中断控制器

三、中断优先级及其分组

优先级

优先级分组

四、关于STM32F4的中断功能

基本概念

一、中断和异常

1、中断——当需要出现时，CPU暂时停止当前程序的执行，转而执行处理新情况的程序和执行过程。
2、异常——处理器要复位，不可屏蔽中断，存储故障，这些由内核产生的就叫做异常，也就是硬件异常。

二、EXIT和NVIC

EXIT外部中断/事件控制器

        外部中断/事件控制器包含多达 23 个用于产生事件/中断请求的边沿检测器。每根输入线都可单独进行配置，以选择类型（中断或事件）和相应的触发事件（上升沿触发、下降沿触发或边沿触发）。每根输入线还可单独屏蔽。挂起寄存器用于保持中断请求的状态线。

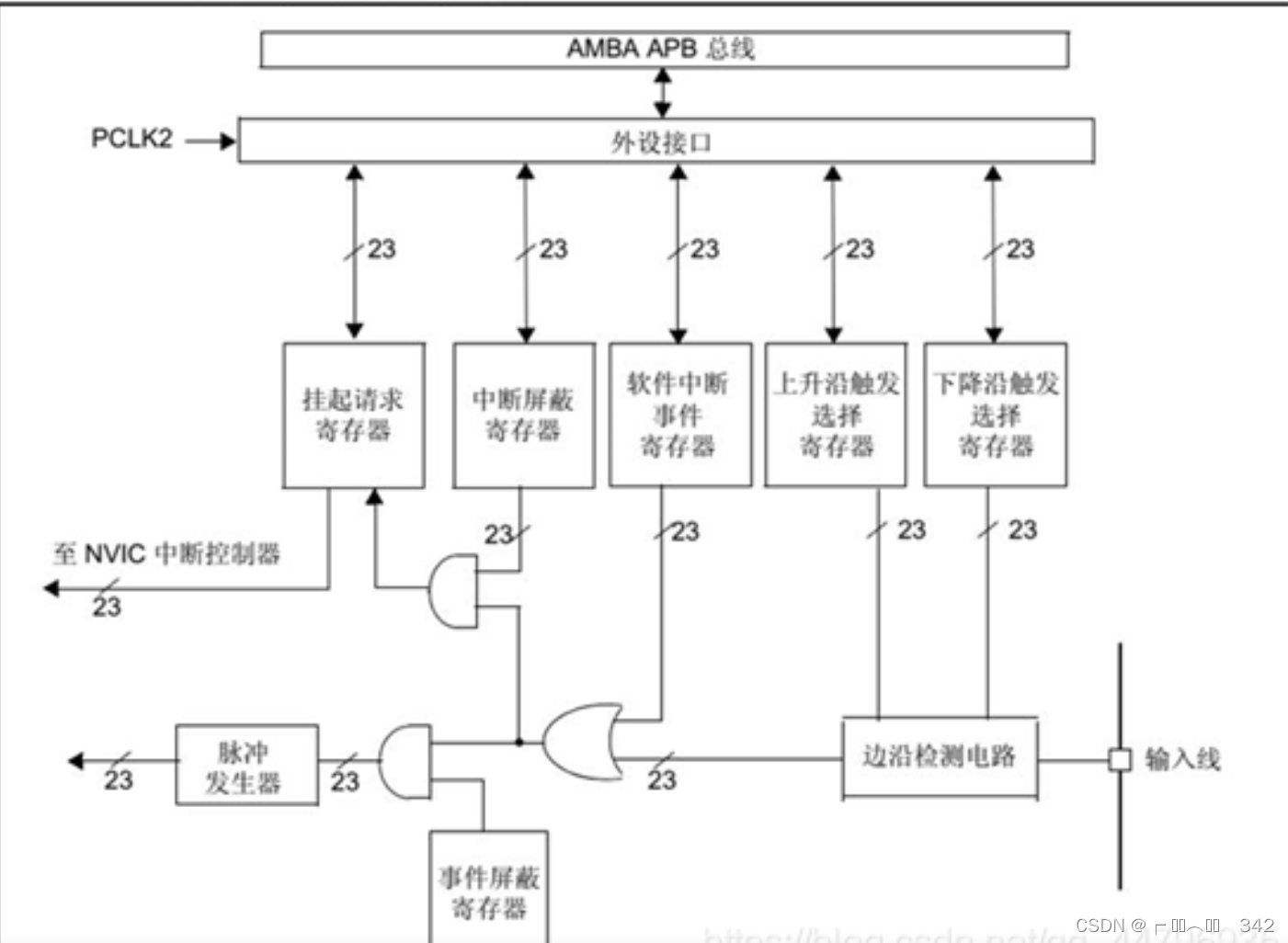

外部中断框图：

触发机制

上升沿：数字电路中，数字电平从低电平（数字“0”）变为高电平（数字“1”）的那一瞬间（时刻）叫作上升沿。

下降沿：数字电路中，数字电平从高电平（数字“1”）变为低电平（数字“0”）的那一瞬间（时刻）叫作下降沿。

上升沿和下降沿中断：当GPIO的电平从高电平跳到低电平和从低电平跳到高电平时，都会触发外部中断。

 NVIC嵌套向量中断控制器

NVIC有两个重要功能：通道的设置及优先级设置

可在CUBEMAX中NVIC栏进行配置

三、中断优先级及其分组

优先级

• 优先级：一种约定，优先级高的先做，优先级低的后做
• 优先级分为主优先级和次优先级
• 数字越小优先级越高
• 由名字可以知道，两个中断先比较主优先级，再比较次优先级

优先级分组

优先级分组就是最多能设置的优先级个数

参考（很详细）https://blog.csdn.net/gelad_w/article/details/115800545?ops_request_misc=&request_id=&biz_id=102&utm_term=stm23%E5%A4%96%E9%83%A8%E4%B8%AD%E6%96%AD&utm_medium=distribute.pc_search_result.none-task-blog-2~all~sobaiduweb~default-1-115800545.142^v9^control,157^v4^control&spm=1018.2226.3001.4187

四、关于STM32F4的中断功能

STM32F4的每个IO口都可以作为外部中断的中断输入口。STM32F407的中断控制器支持22个外部中断/事件请求，每个中断设有状态位，每个中断/事件都有独立的触发和屏蔽设置。

STM32F4的中断控制器支持23个外部中断/事件请求：

EXTI线0~15：对应外部IO口的输入中断。
EXTI线16：连接到PVD输出。
EXTI线17：连接到RTC闹钟事件。
EXTI线18：连接到USB OTG FS唤醒事件。
EXTI线19：连接到以太网唤醒事件。
EXTI线20：连接到USB OTG HS(在FS中配置)唤醒事件。
EXTI线21：连接到RTC入侵和时间戳事件。
EXTI线22：连接到RTC唤醒事件。

以上23个外部中断，每个外部中断都对应着一根外部中断线，且每个外部中断线可以独立得配置触发方式（上升沿、下降沿或者边沿触发）、触发/屏蔽、专用的状态位。
