概述
一、什么是中断?

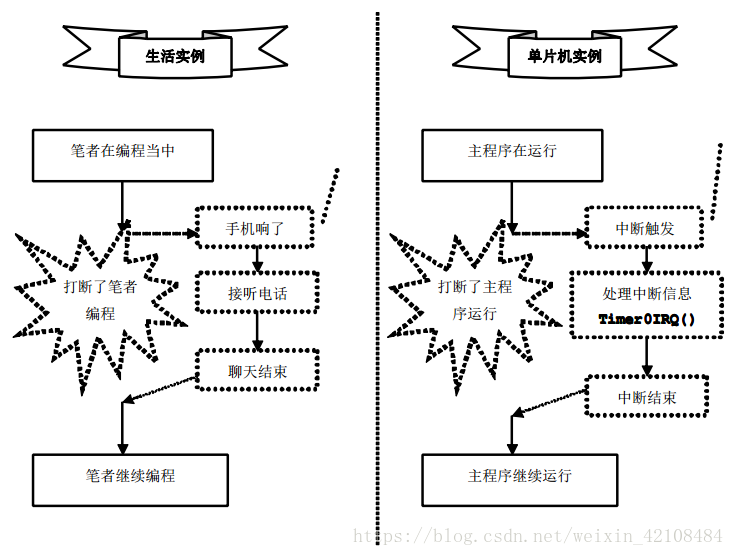

打断当前的操作,执行中断需要做的事情。
中断的作用:中断机制不仅赋予了系统处理意外情况的能力,就可以“同时”完成多个任务,提高了并发“处理”能力。
和线程的区别:线程是同时执行多个任务,中断是停下来去执行其他的(注意优先级),执行完了再回来执行,
定时器才相当于线程,定一个时间,每到这个时间执行一次
二、中断概述
STM32F4并没有使用CM4内核的全部东西,而是只用了它的一部分。
STM32F40xx/STM32F41xx总共有92个中断
STM32F42xx/STM32F43xx则总共有96个中断
STM32F40xx/STM32F41xx的92个中断里面,包括10个内核中断和82个可屏蔽中断,具有16级可编程的中断优先级,而我们常用的就是这82个可屏蔽中断。
三、外部中断/事件线映射多达140个GPIO。

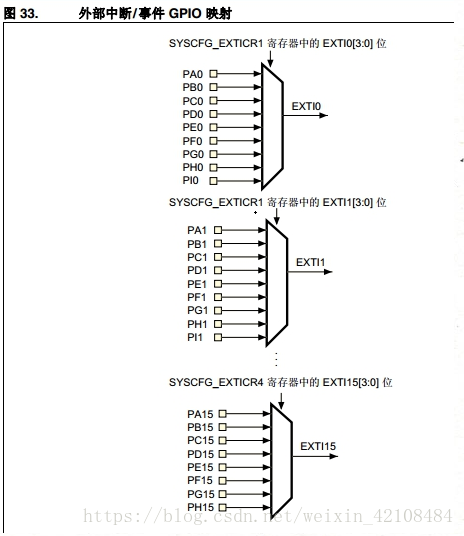

根据图文,发现我们的中断线总共有23根,其中16根是连接PA~PI引脚。
STM32F4供IO使用的中断线只有16个:EXTI线0~15:对应外部IO口的输入中断。
剩下的七根是分别连接专用设备的:
另外七根 EXTI 线连接方式如下:
● EXTI 线 16 连接到 PVD 输出
● EXTI 线 17 连接到 RTC 闹钟事件
● EXTI 线 18 连接到 USB OTG FS 唤醒事件
● EXTI 线 19 连接到以太网唤醒事件
● EXTI 线 20 连接到 USB OTG HS(在 FS 中配置)唤醒事件
● EXTI 线 21 连接到 RTC 入侵和时间戳事件
● EXTI 线 22 连接到 RTC 唤醒事件
四、中断服务函数分配
IO口外部中断在中断向量表中只分配了7个中断向量,也就是只能使用7个中断服务函数
从表中看出,外部中断线5~9分配一个中断向量,共用一个服务函数 外部中断线10~15分配一个中断向量,共用一个中断服务函数
中断服务函数列表如下:
五、设置中断优先级的分组

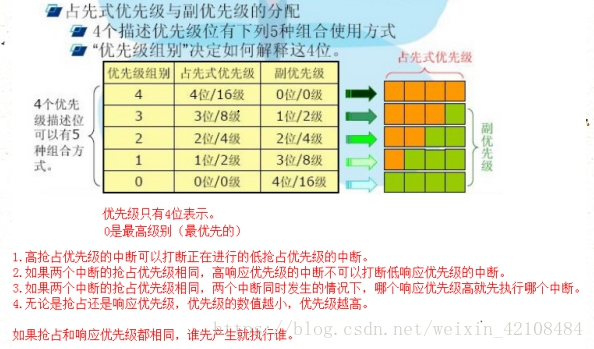

1、中断优先级有两种:
抢占(占先式)优先级 --》 第一序列 响应(副)优先级 --》 第二序列
2、抢占优先级 &响应优先级区别:
高优先级的抢占优先级是可以打断正在进行的低抢占优先级中断的。
抢占优先级相同的中断,高响应优先级不可以打断低响应优先级的中断。
抢占优先级相同的中断,当两个中断同时发生的情况下,哪个响应优先级高,哪个先执行。
如果两个中断的抢占优先级和响应优先级都是一样的话,则看哪个中断先发生就先执行;
3、中断优先级设置步骤
//①系统运行后先设置中断优先级分组。调用函数:
void NVIC_PriorityGroupConfig(uint32_t NVIC_PriorityGroup);整个系统执行中只设置一次中断分组。
//②针对每个中断,设置对应的抢占优先级和响应优先级:
void NVIC_Init(NVIC_InitTypeDef* NVIC_InitStruct);
③如果需要挂起/解挂,查看中断当前激活状态,分别调用相关函数即可
五、外部中断的一般配置步骤
①使能SYSCFG时钟:
RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);
②初始化IO口为输入。
GPIO_Init();
③设置IO口与中断线的映射关系。
void SYSCFG_EXTILineConfig();//通过设置SYSCFG寄存器,建立IO口和中断线的连接
④初始化线上中断,设置触发条件等。
EXTI_Init();
⑤配置中断分组(NVIC),并使能中断。
NVIC_Init();
⑥编写中断服务函数。
EXTIx_IRQHandler();
且清除中断标志位
EXTI_ClearITPendingBit();//清除中断标志位是为了表示中断已经开始执行,可以接收下一个中断。
代码如下:
/**********************************************
*
*功能:四个按键中断
*
**********************************************/
#include "exti.h"
//外部中断初始化程序
//初始化PE2~4,PA0为中断输入.
void EXTI4_Init(void)
{
NVIC_InitTypeDef NVIC_InitStructure;
EXTI_InitTypeDef EXTI_InitStructure;
GPIO_InitTypeDef GPIO_InitStructure;
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOE, ENABLE);//使能GPIOA,GPIOE时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);//使能SYSCFG时钟
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4; //KEY0 KEY1 KEY2对应引脚
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;//普通输入模式
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//100M
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
GPIO_Init(GPIOE, &GPIO_InitStructure);//初始化GPIOE2,3,4
SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOE, EXTI_PinSource4);//PE4 连接到中断线4
/* 配置EXTI_Line2,3,4 */
EXTI_InitStructure.EXTI_Line = EXTI_Line4;
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;//中断事件
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling; //下降沿触发
EXTI_InitStructure.EXTI_LineCmd = ENABLE;//中断线使能
EXTI_Init(&EXTI_InitStructure);//配置
NVIC_InitStructure.NVIC_IRQChannel = EXTI4_IRQn;//外部中断4
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x01;//抢占优先级1
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x02;//子优先级2
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;//使能外部中断通道
NVIC_Init(&NVIC_InitStructure);//配置
}
void EXTI3_Init(void)
{
NVIC_InitTypeDef NVIC_InitStructure;
EXTI_InitTypeDef EXTI_InitStructure;
GPIO_InitTypeDef GPIO_InitStructure;
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOE, ENABLE);//使能GPIOA,GPIOE时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);//使能SYSCFG时钟
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3; //KEY0 KEY1 KEY2对应引脚
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;//普通输入模式
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//100M
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
GPIO_Init(GPIOE, &GPIO_InitStructure);//初始化GPIOE2,3,4
SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOE, EXTI_PinSource3);//PE4 连接到中断线4
/* 配置EXTI_Line2,3,4 */
EXTI_InitStructure.EXTI_Line = EXTI_Line3;
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;//中断事件
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling; //下降沿触发
EXTI_InitStructure.EXTI_LineCmd = ENABLE;//中断线使能
EXTI_Init(&EXTI_InitStructure);//配置
NVIC_InitStructure.NVIC_IRQChannel = EXTI3_IRQn;//外部中断4
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x01;//抢占优先级1
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x02;//子优先级2
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;//使能外部中断通道
NVIC_Init(&NVIC_InitStructure);//配置
}
void EXTI2_Init(void)
{
NVIC_InitTypeDef NVIC_InitStructure;
EXTI_InitTypeDef EXTI_InitStructure;
GPIO_InitTypeDef GPIO_InitStructure;
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOE, ENABLE);//使能GPIOA,GPIOE时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);//使能SYSCFG时钟
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2; //KEY0 KEY1 KEY2对应引脚
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;//普通输入模式
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//100M
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
GPIO_Init(GPIOE, &GPIO_InitStructure);//初始化GPIOE2,3,4
SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOE, EXTI_PinSource2);//PE4 连接到中断线4
/* 配置EXTI_Line2,3,4 */
EXTI_InitStructure.EXTI_Line = EXTI_Line2;
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;//中断事件
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling; //下降沿触发
EXTI_InitStructure.EXTI_LineCmd = ENABLE;//中断线使能
EXTI_Init(&EXTI_InitStructure);//配置
NVIC_InitStructure.NVIC_IRQChannel = EXTI2_IRQn;//外部中断4
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x01;//抢占优先级1
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x02;//子优先级2
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;//使能外部中断通道
NVIC_Init(&NVIC_InitStructure);//配置
}
void EXTI0_Init(void)
{
NVIC_InitTypeDef NVIC_InitStructure;
EXTI_InitTypeDef EXTI_InitStructure;
GPIO_InitTypeDef GPIO_InitStructure;
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);//使能GPIOA,GPIOE时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);//使能SYSCFG时钟
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; //KEY0 KEY1 KEY2对应引脚
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;//普通输入模式
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//100M
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOE2,3,4
SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOA, EXTI_PinSource0);//PE4 连接到中断线4
/* 配置EXTI_Line2,3,4 */
EXTI_InitStructure.EXTI_Line = EXTI_Line0;
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;//中断事件
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling; //下降沿触发
EXTI_InitStructure.EXTI_LineCmd = ENABLE;//中断线使能
EXTI_Init(&EXTI_InitStructure);//配置
NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;//外部中断4
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x01;//抢占优先级1
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x02;//子优先级2
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;//使能外部中断通道
NVIC_Init(&NVIC_InitStructure);//配置
}
//外部中断4服务程序
void EXTI4_IRQHandler(void)
{
if(EXTI_GetITStatus(EXTI_Line4) != RESET)//判断是否置位
{}
EXTI_ClearITPendingBit(EXTI_Line4);//清除LINE4上的中断标志位
}
//外部中断3服务程序
void EXTI3_IRQHandler(void)
{
delay_ms(15);
EXTI_ClearITPendingBit(EXTI_Line3);//清除LINE4上的中断标志位
}
//外部中断2服务程序
void EXTI2_IRQHandler(void)
{
EXTI_ClearITPendingBit(EXTI_Line2);//清除LINE4上的中断标志位
}
//外部中断0服务程序
void EXTI0_IRQHandler(void)
{
EXTI_ClearITPendingBit(EXTI_Line1);//清除LINE4上的中断标志位
}
