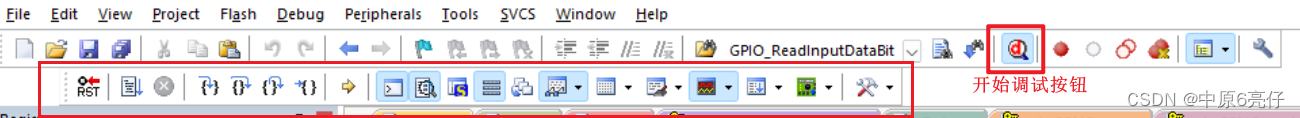

1、如何打开逻辑分析仪，开始调试以后Debug调试条处可以找到如图2中的“1”。

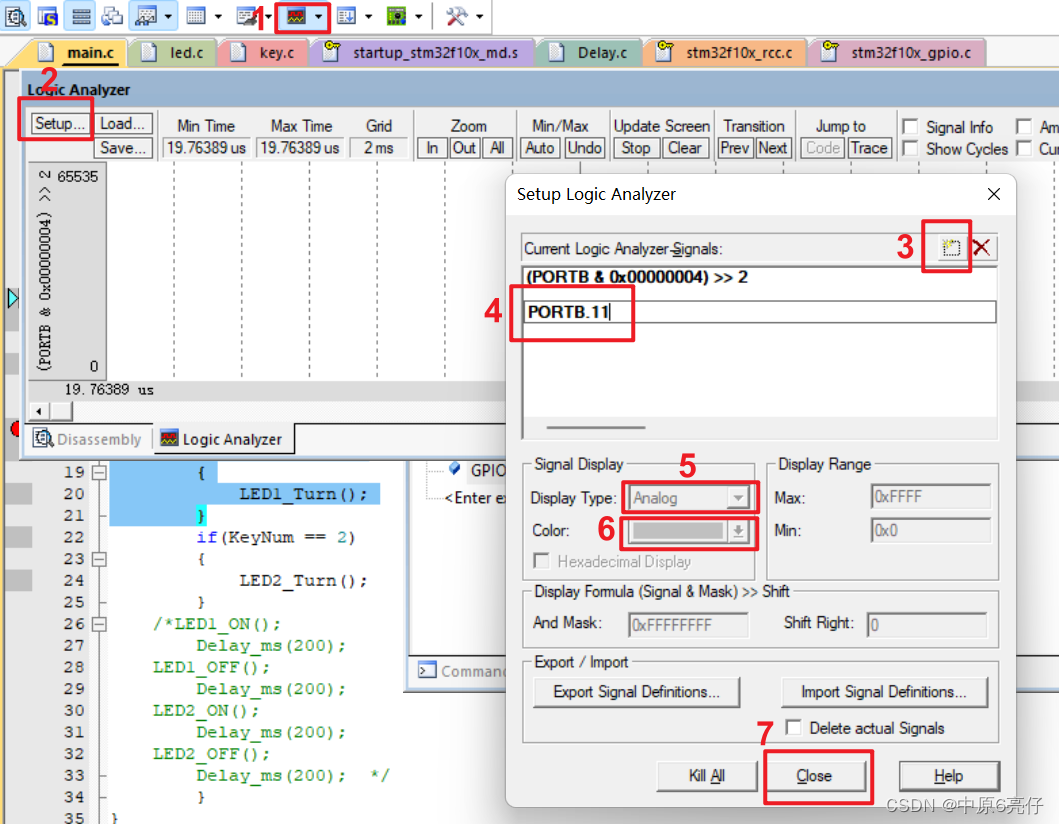

2、在logic Aanlyzer窗口中点击"Setup"，添加（点击套索形状）需要监测的I/O如:我们需要监测CPIOB的2口输入"PORTB.2"，Display Type这里选择"Bit"、Color默认即可多个端口系统会自动分配、最后点击Close。
3、上面设置完后，正常运行程序，然后暂停就可以通过Logic Analyzer窗口 使用鼠标滚轮来改变波形周期。
总结：初学者在学习开发STM32使用keill Debug调试建议大家参考一下原子的开发指南，多参照几个例子，先从最简单的点灯开始。
