CPU和内存的电路设计05-RS触发器的内部电路实现

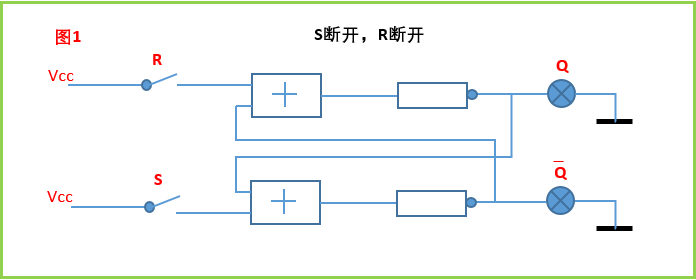

下面有图1这样的一个电路，大体上分上下两部分，每部分都由一个开关，一个或门，一个非门，加一个灯泡组成

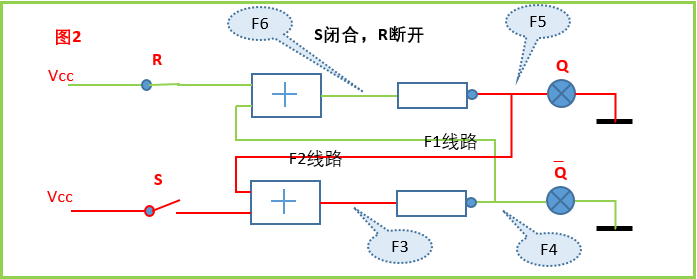

将开关R闭合，闭合之后，就会出现图2的逻辑值，其中绿色线表示1，红色表示0
流程如下：R闭合，R=1，经过或门，F6线=1，经过非门，F5线=0，导致F2线=0，S线也=0，所以F3=0，经过非门，F4线=1，灯泡$\overline{Q}$亮起来，可以说$\overline{Q}$=1

接下来，由于F4和F1连着，所以F1也=1，既然F1=1，那么此时断开R，F6依然=1，所以断开R之后，灯泡$\overline{Q}$还会继续亮着

结论：
初始状态是S=0，R=0，之后，当R=1，S=0时，$\overline{Q}$=1，最后无论当R是何值，$\overline{Q}$一直=1

同上，图3中初始状态是S=0，R=0，之后，当R=0，S=1时，Q=1，最后无论当S是何值，Q一直=1

我们可以自行推断就是S和R都=1，这种情况，两个灯泡都会熄灭

我们不讨论这种情况，而且现实电路中我们不会用到$\overline{Q}$，最终结论我们可以理解成初始的时候S=R=0，然后接下来按照表中操作
| S |R |Q | 备注 |
|–|–|–|–|–|
| 0| 1 | 0 |该结论以后有大用|
| 1| 0 | 1|该结论以后有大用|
| 1| 1 | 0 |该结论意义不大|
| 0| 0 | 无变化 |该结论意义不大|

从上面这个表格可以清楚的看到，只要R=1，则不管S是什么，Q会=0，所以我们给R开关起了个名字，叫复位开关（Reset）

既然R是复位开关，所以R平时的时候是断开的，那就是说在R断开（R=0）的情况下，S=1之后，Q就被触发了，导致Q=1，之后即使断开S，Q依然有输出，我们管这叫做记忆电路，也说该电路具有记忆功能

触发器的电路图如下

最终，我们总结出两条信息（注意，即使你总结出了其他信息，我们也不需要，只需要下面两个即可）
要使Q = 0，S必须为0，并且R必须为1；
要使Q = 1，S必须为1，并且R必须为0

最后
