数字电路笔记（三）触发器
- RS触发器
- 同步RS触发器
- JK触发器
- 1、主从触发器
- 2、边沿触发器
- D触发器
- 脉冲波形产生与变换
- 1、多谐振荡器
- 2、单稳态振荡器
- 3、施密特振荡器
触发器是能存储二进制数码的一种电路，具有记忆功能，用于构成时序逻辑电路
门电路和触发器是构成数字系统基本逻辑单元，前者没有记忆功能。

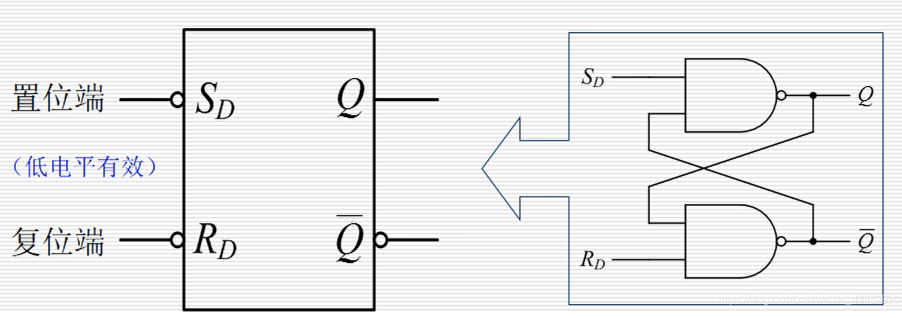

RS触发器
由两个与非门相互连接构成，低电平有效
- 真值表
| R ‾ overline{R} R | S ‾ overline{S} S | Q | Q ‾ overline{Q} Q | |
|---|---|---|---|---|
| 0 | 0 | 不定 | 不定 | 禁用 |
| 0 | 1 | 0 | 1· | 置0 |
| 1 | 0 | 1 | 0 | 置1 |
| 1 | 1 | 不变 | 不变 | 保持 |
同步RS触发器
同步触发器由基本RS触发器构成，特点是引入了CP时钟信号
克服了RS触发器的缺点
- 真值表
| CP | R | S | Q | Q ‾ overline{Q} Q |
|---|---|---|---|---|
| 0 | X | X | 不变 | 保持 |
| 1 | 0 | 0 | 不变 | 保持 |
| 1 | 1 | 0 | 0 | 0 |
| 1 | 1 | 1 | 不定 | 禁用 |

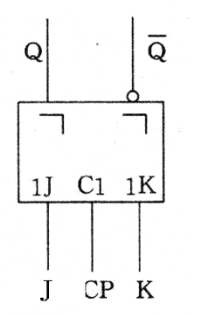

JK触发器
根据触发方式不同分为：电平JK触发器、主从触发器、边沿触发器
1、主从触发器
由两个相同的RS触发器串联组合，分别称为主触发器和从触发器
- 真值表
| CP | Q | J | K | Q ‾ overline{Q} Q | |
|---|---|---|---|---|---|
| 下降沿 | X | X | X | 保持 | 保持 |
| 下降沿 | X | 0 | 0 | 保持 | 保持 |
| 下降沿 | X | 0 | 1 | 0 | 置0 |
| 下降沿 | X | 1 | 0 | 1 | 置1 |
| 下降沿 | X | 1 | 1 | 翻转 | 翻转 |
2、边沿触发器
优点：克服了空翻现象，下降沿触发
D触发器
脉冲波形产生与变换
脉冲波形产生法1、利用脉冲振荡电路产生，2、通过整形电路对已有电路整形变换
1、多谐振荡器
产生矩形脉冲，为两个暂稳态，一种自激振荡电路，
2、单稳态振荡器
与非门构成单稳态，一个稳态、一个暂稳态
3、施密特振荡器
两个稳态，1、波形变换，2、名称1整形，3、脉冲鉴幅
