一、软件下载

Quartus II 13安装与使用介绍
Modelsim SE版本的安装及使用方法

二、D触发器简介

D触发器是一个具有记忆功能的，具有两个稳定状态的信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。
因此，D触发器在数字系统和计算机中有着广泛的应用。触发器具有两个稳定状态，即"0"和"1"，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。

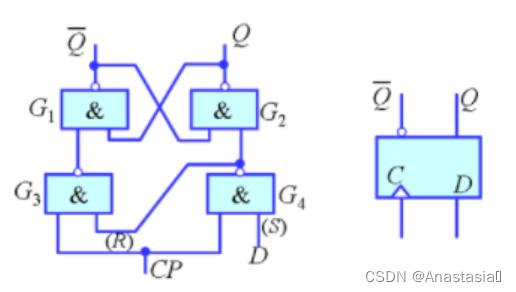

D触发器有集成触发器和门电路组成的触发器。触发方式有电平触发和边沿触发两种，前者在CP(时钟脉冲)=1时即可触发，后者多在CP的前沿（正跳变0→1）触发。
D触发器的次态取决于触发前D端的状态，即次态=D。因此，它具有置0、置1两种功能。
对于边沿D触发器，由于在CP=1期间电路具有维持阻塞作用，所以在CP=1期间，D端的数据状态变化，不会影响触发器的输出状态。
D触发器应用很广，可用做数字信号的寄存，移位寄存，分频和波形发生器等等。

方程

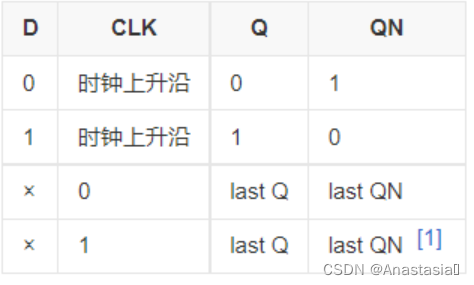

功能表

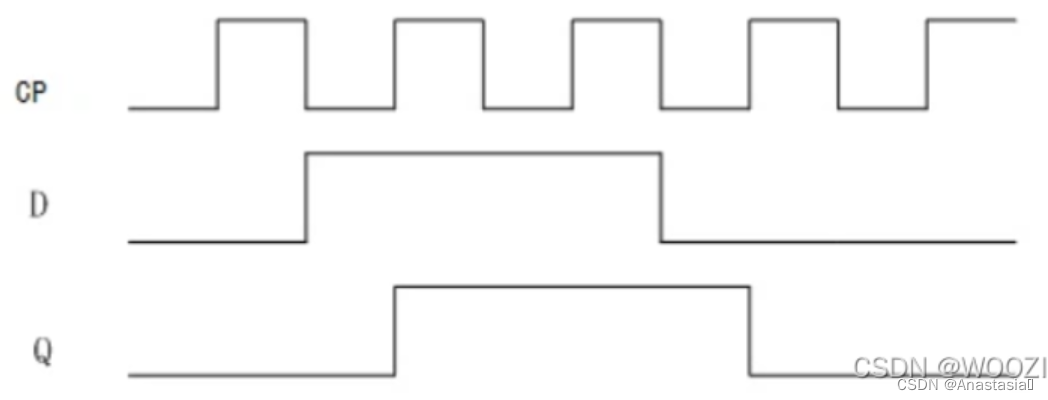

时序图

三、创建D触发器原理图并仿真

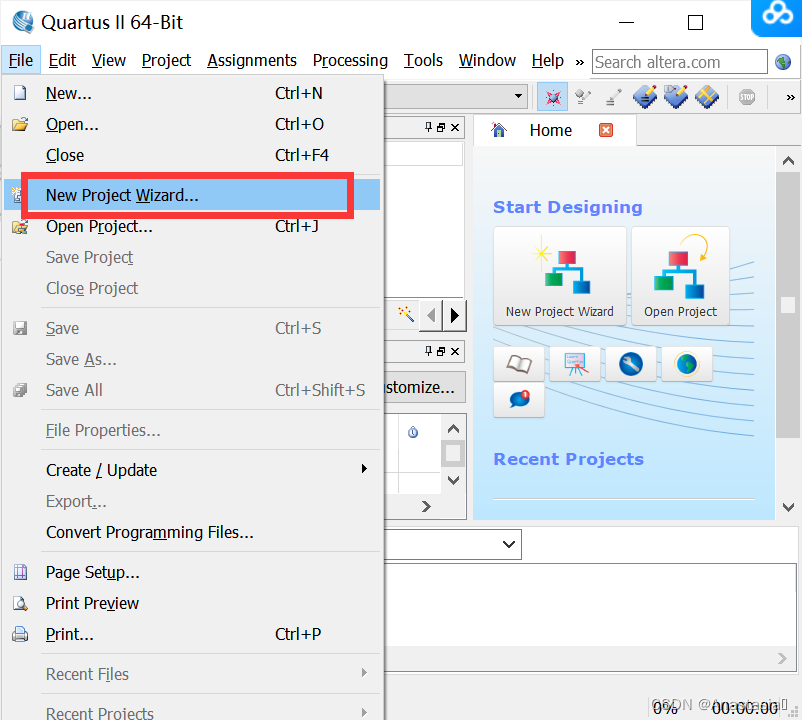

1.创建工程

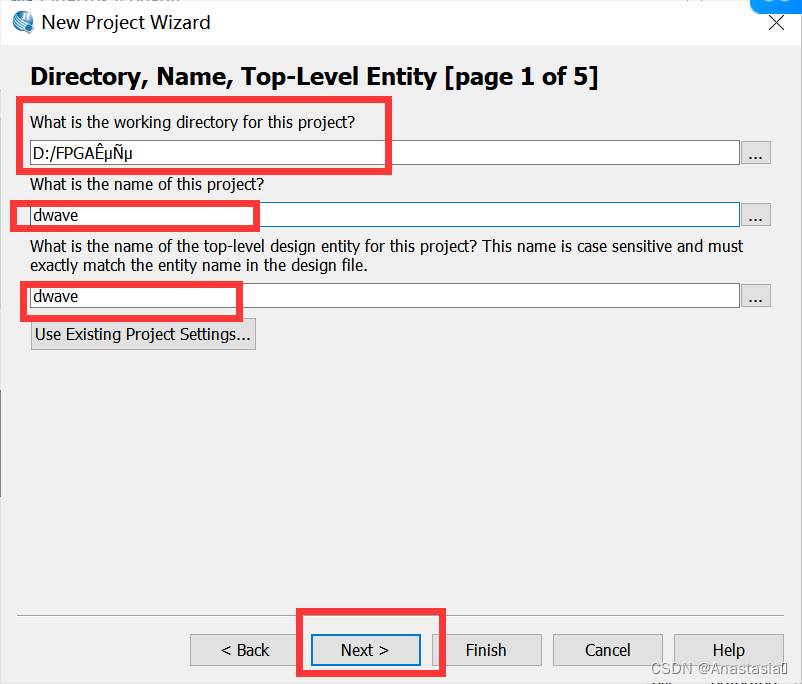

设置工程的存储位置和项目名称

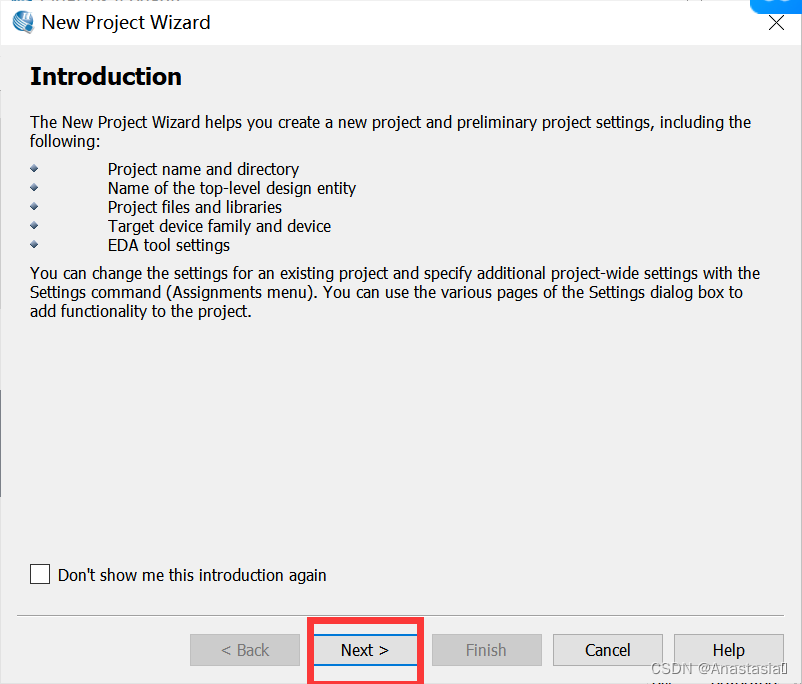

弹出对话框，选择Yes：

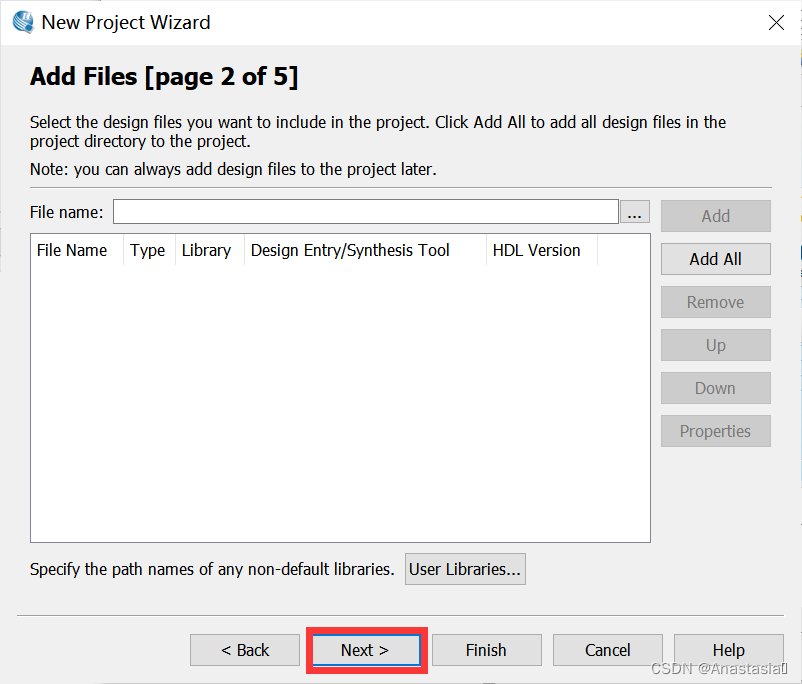

点击NEXT

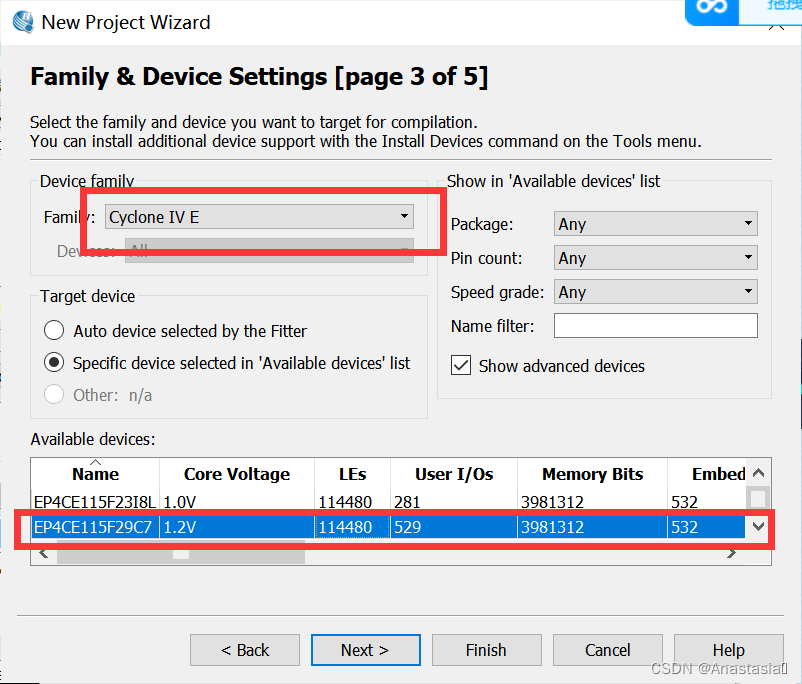

选择目标芯片：cycloneIVE系列的EP4CE11529C7

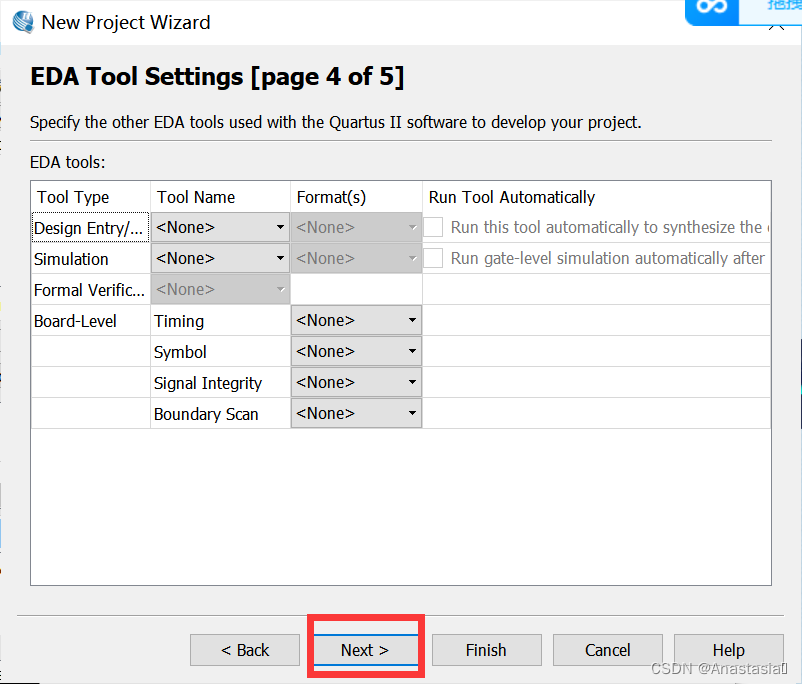

EDA Tool Setting设置

检查项目信息，点击finish

此时界面上会出现顶层文件名和项目名：

2.新建原理图文件

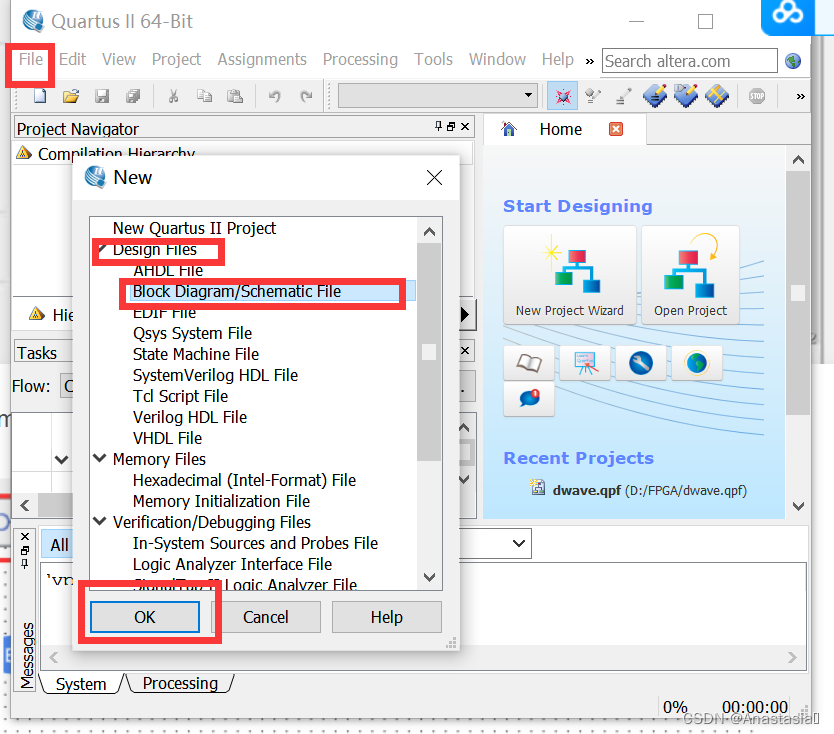

打开QuartusII,选菜单“File”一“New”，在弹出的“New-”对话框中选择“ Design Files” 的原理图文件编辑输入项“Block block diagram/schematic File"按"OK"后将打开原理图编辑窗。

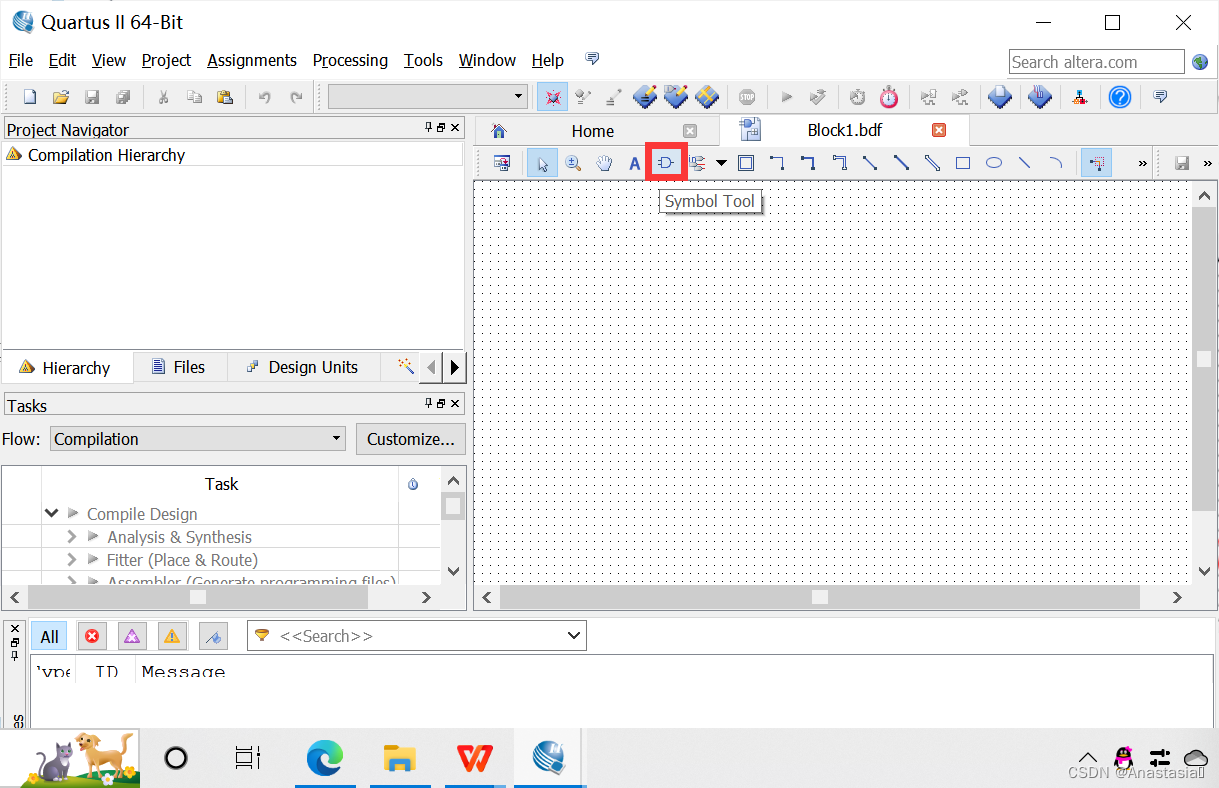

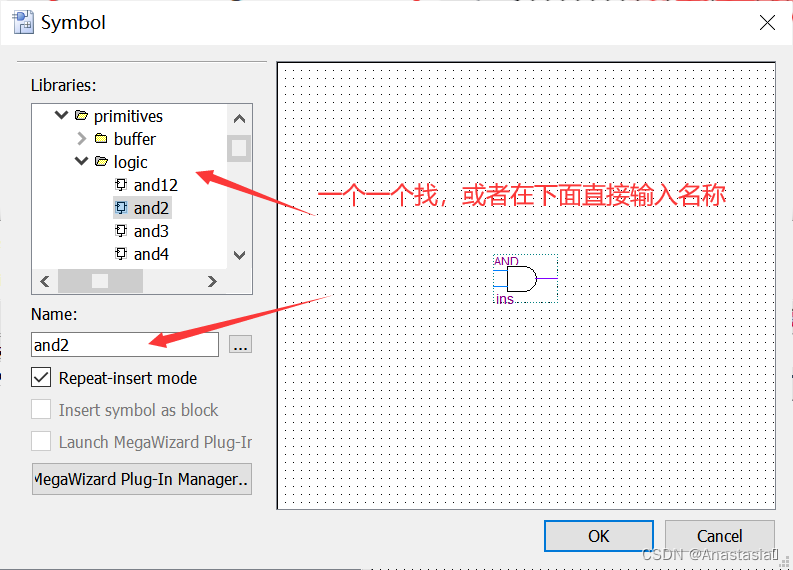

点击按纽“ Symbol Tool”或直接双击原理图空白处，从“ Symbol”窗中选择
需要的符号，或者直接在“name”文本框中键入元件名

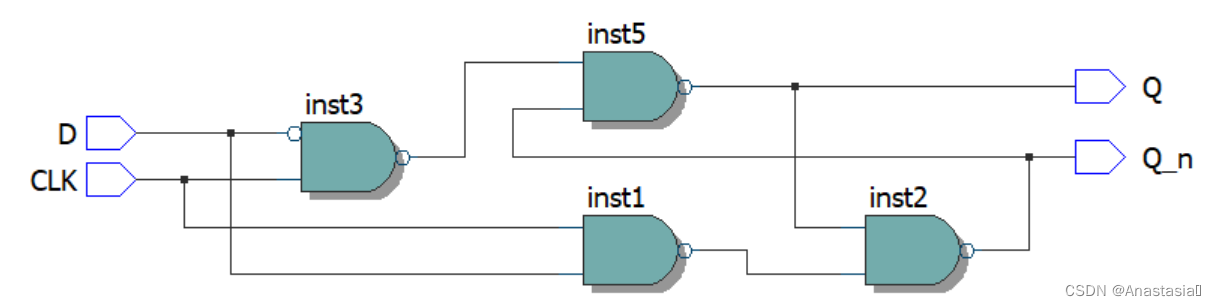

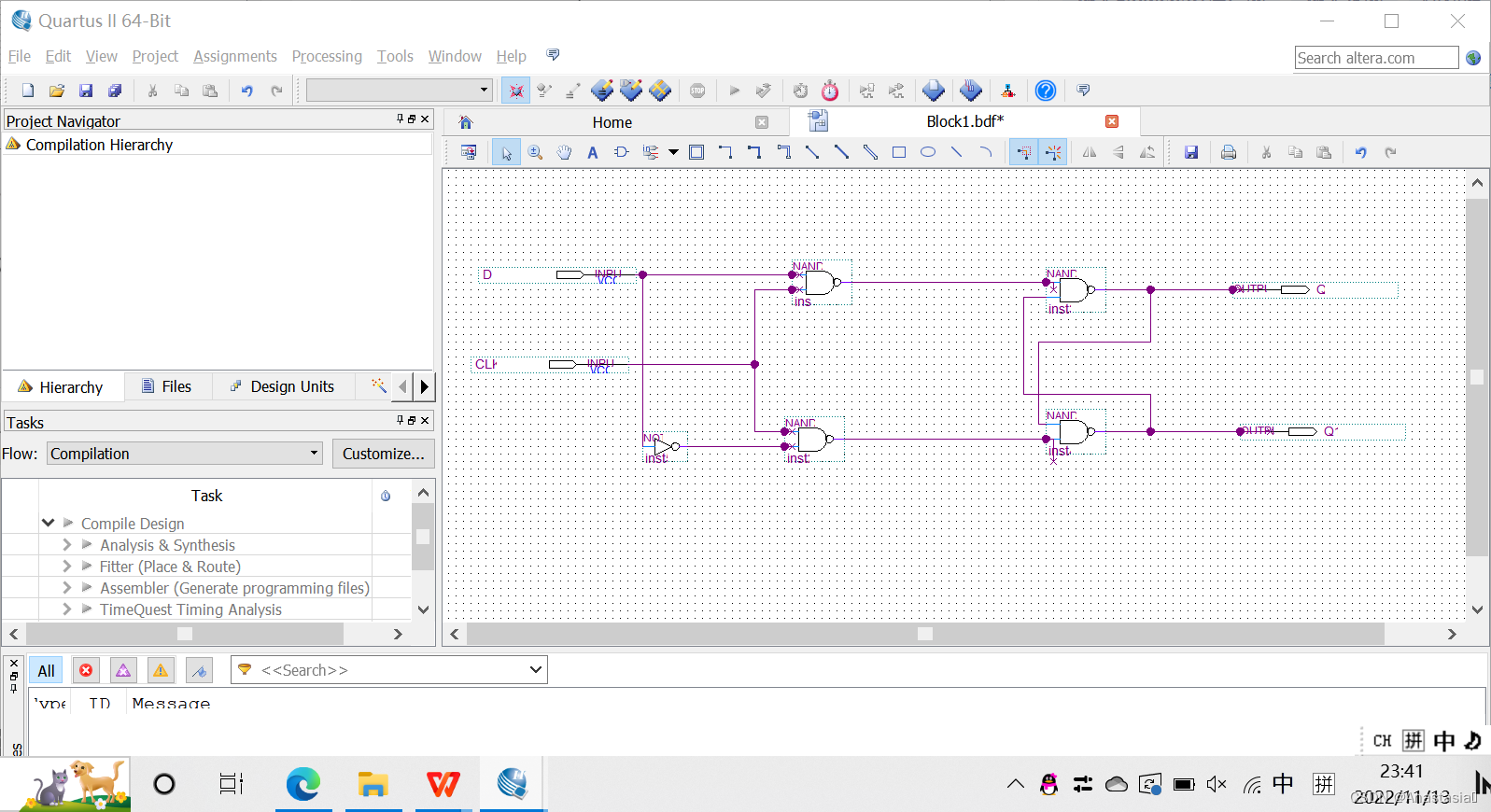

4 个 nand2 与非门，1 个 not 非门，2个输入管脚和2个输出管脚，并连线，最终如下图：

3.编译

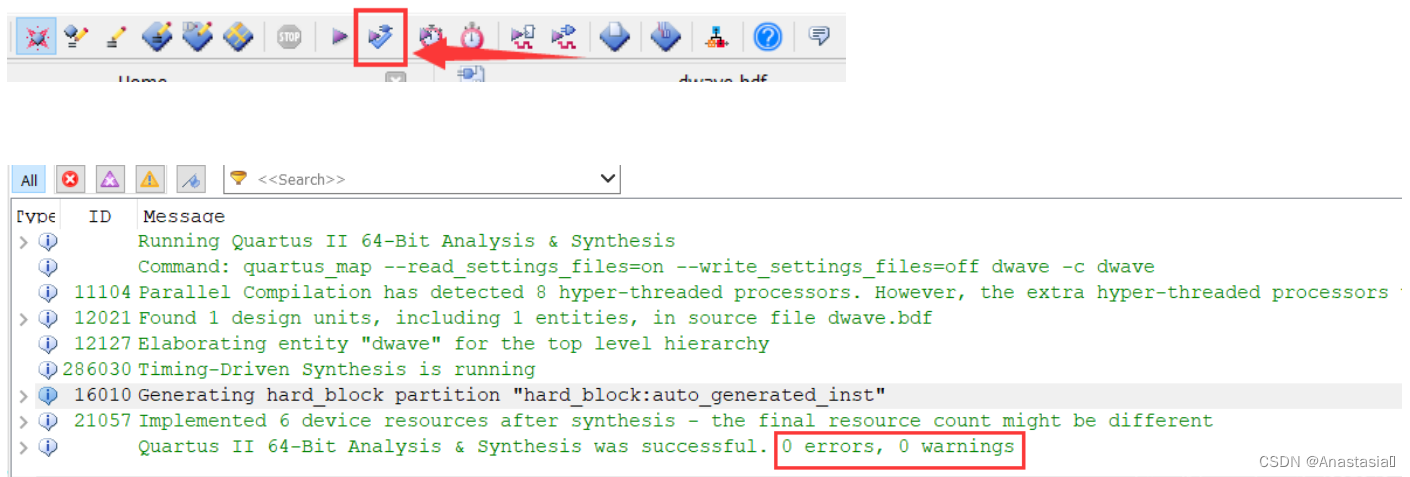

进行编译，若无错误则可进行下一步，若有错进行原理图修改。

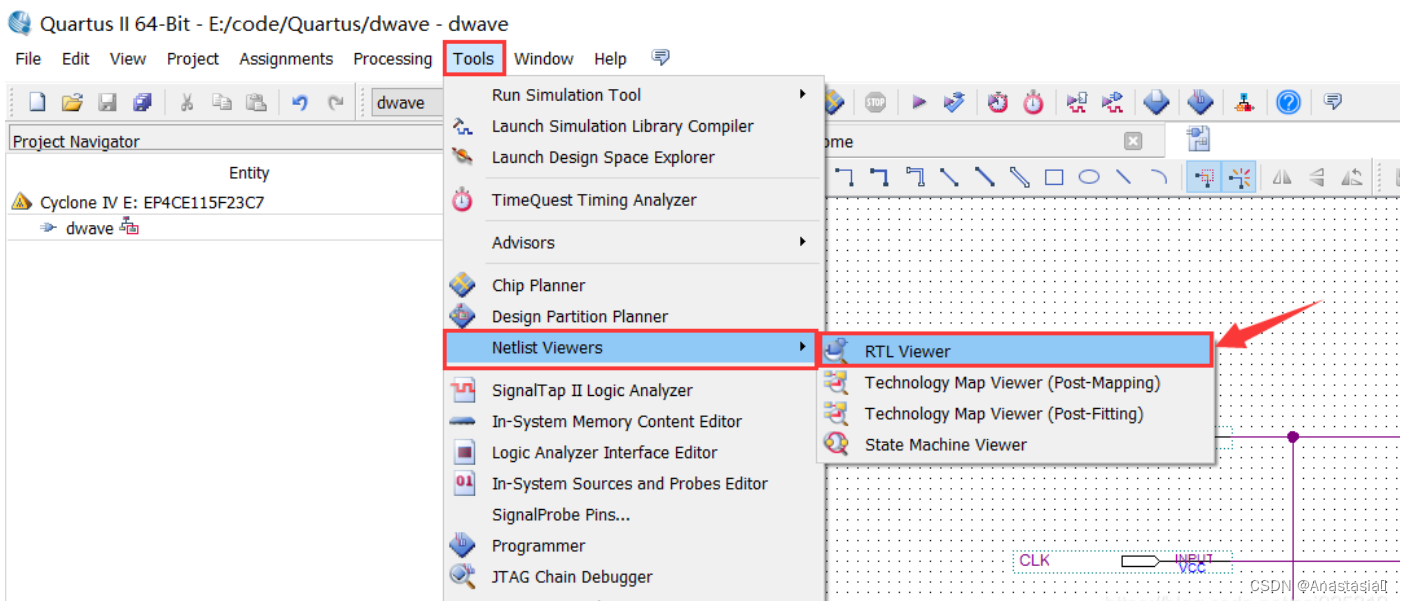

查看硬件电路图：点击【Tools】→【Netlist Viewers】→【RTL Viewer】。

4.仿真波形图

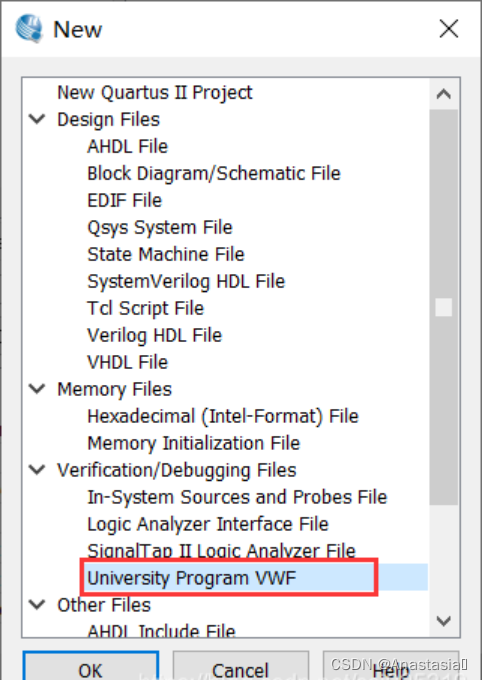

新建波形文件。如上面新建图形文件的方法，从“file”中选择“new”，然后从出现的对话框中选择“university program VWF”。
点击“OK”。

选择【Edit】→【Insert】→【Insert Node or Bus…】。

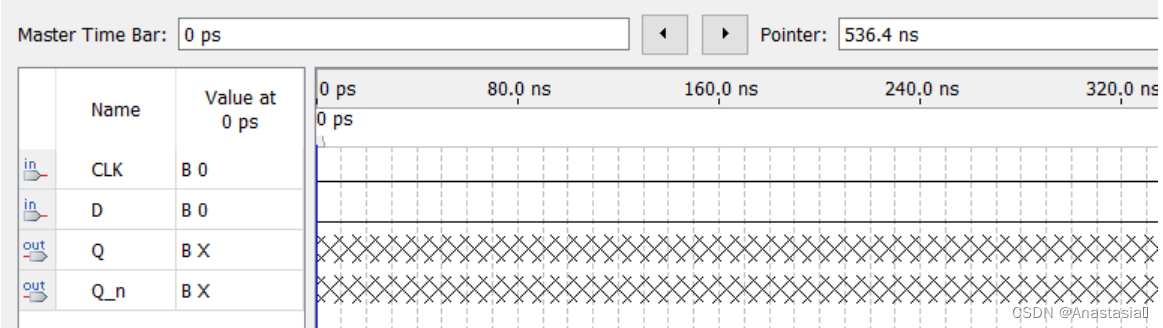

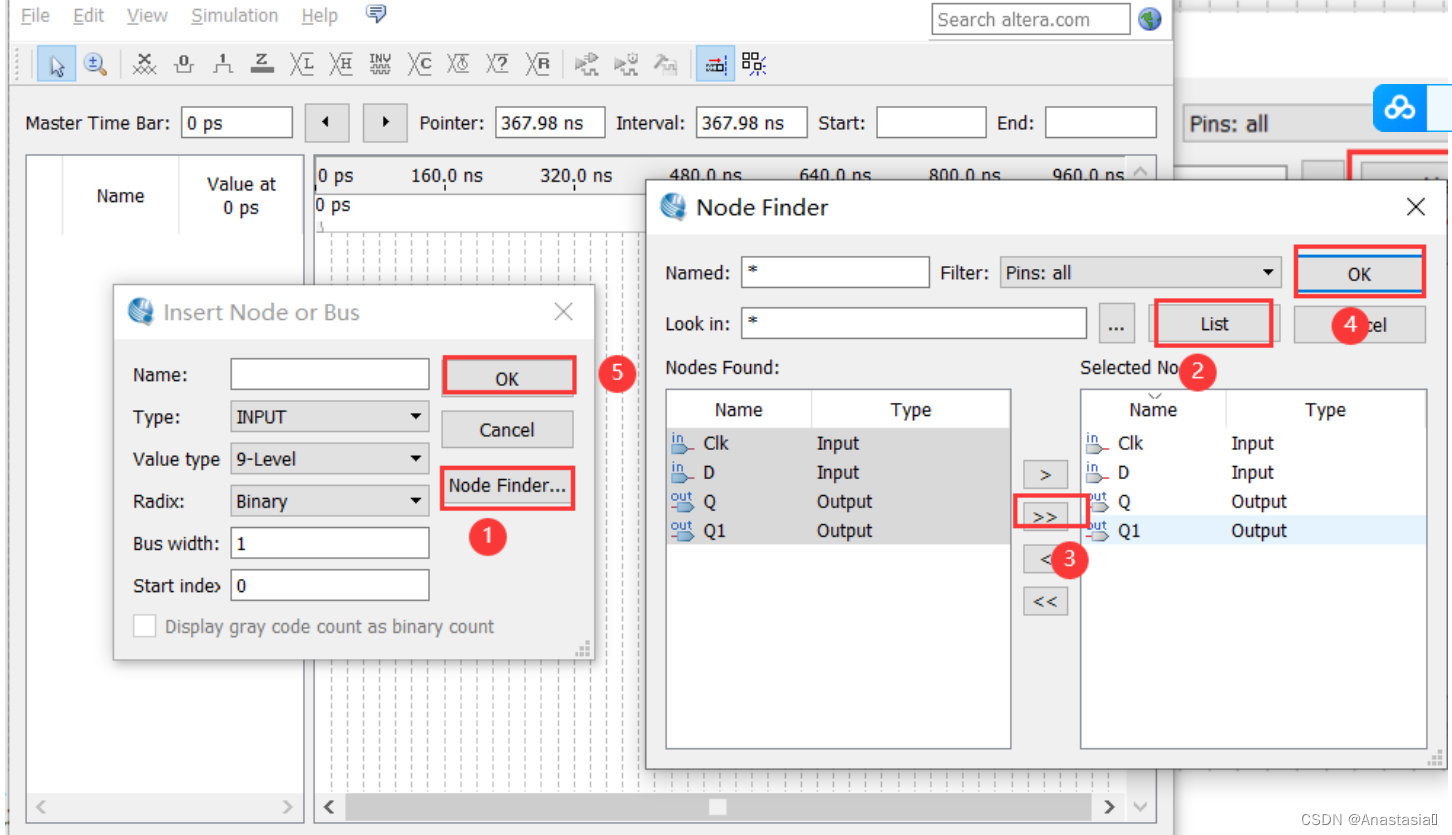

点击【Node Finder…】，然后点击【List】会罗列出四个管脚，点击【>>】选择全部，然后点击【OK】，自动补全了【Name】，然后点击【OK】。


编辑输入CLK，产生时钟信号

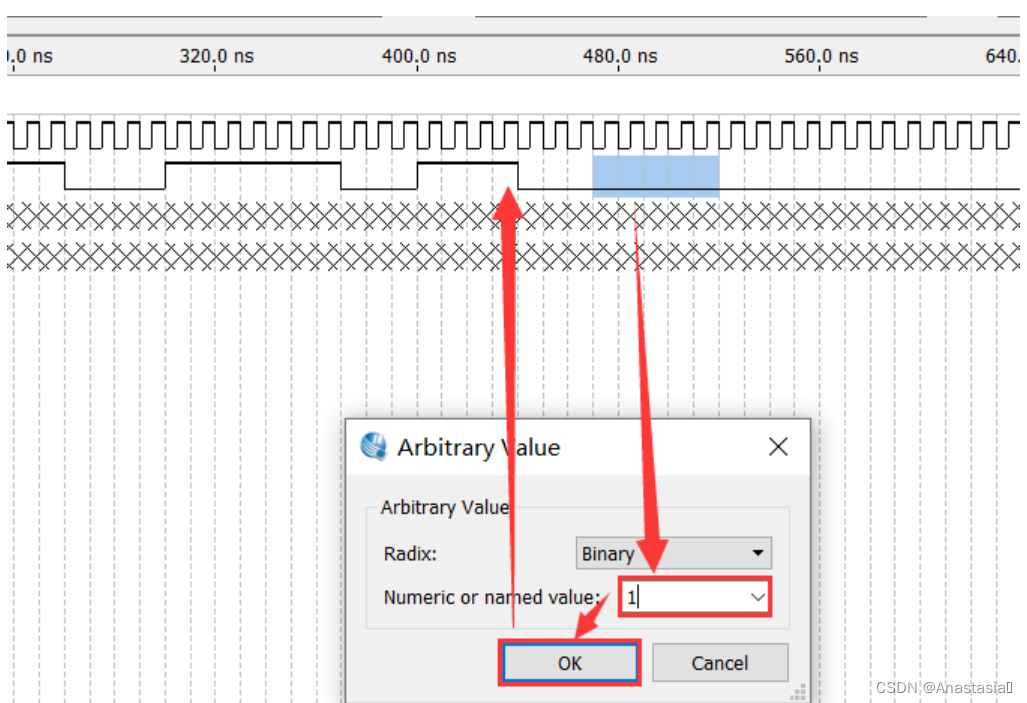

选中要修改的区域，然后双击，修改为 1 ，再点击【OK】即可。

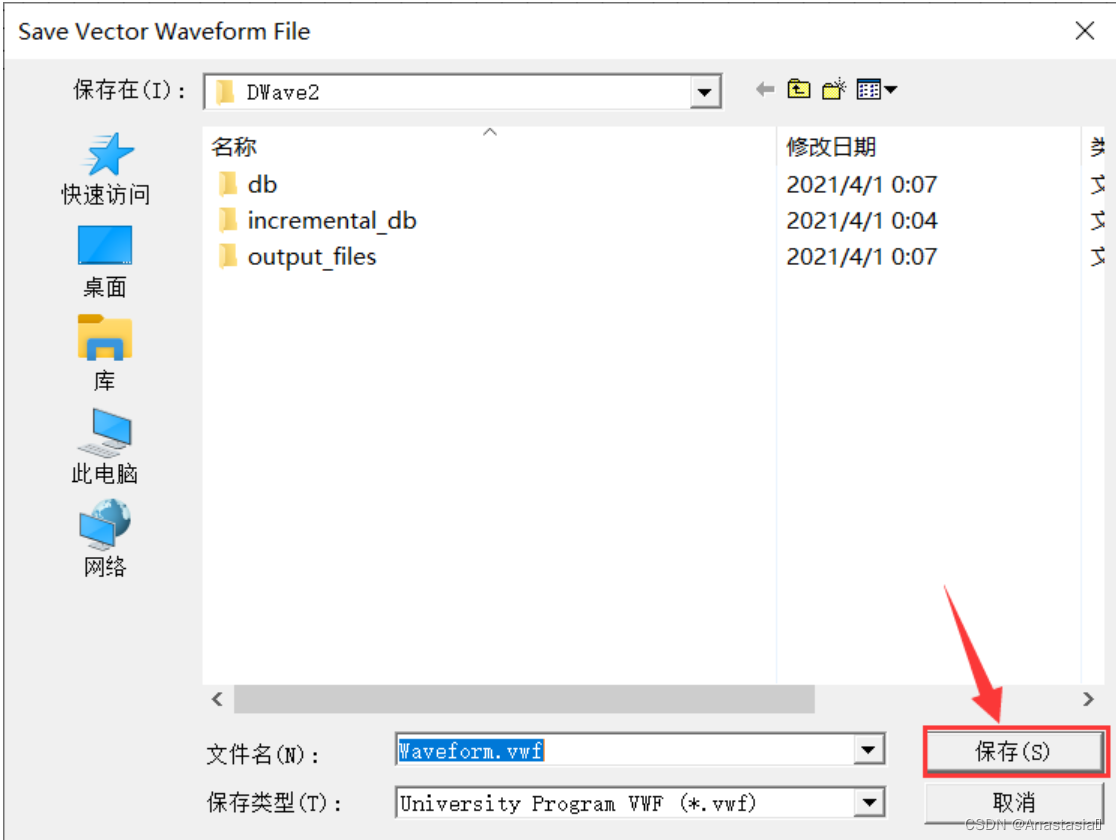

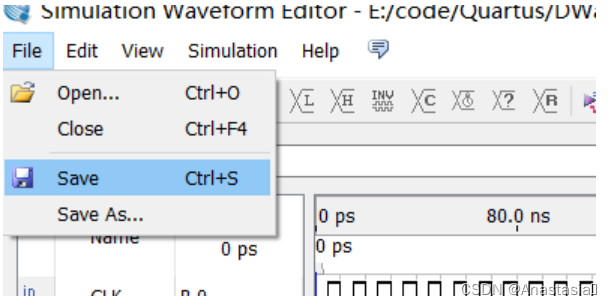

保存文件：【File】→【Save】。


功能仿真

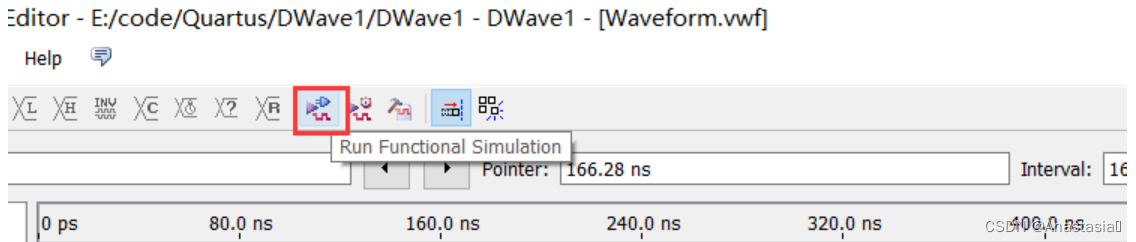

点击功能仿真编译按钮：

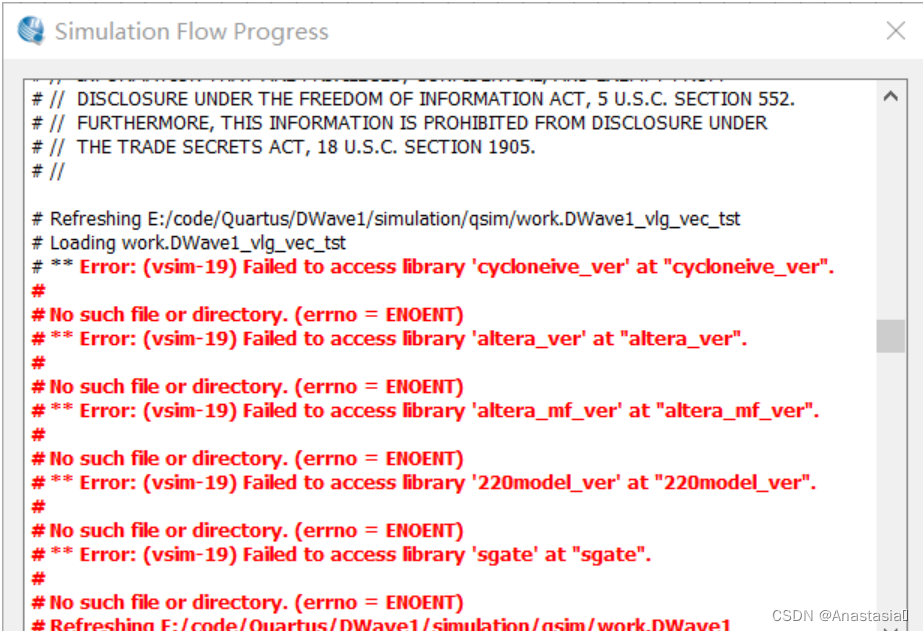

出现以下错误：

解决方法：

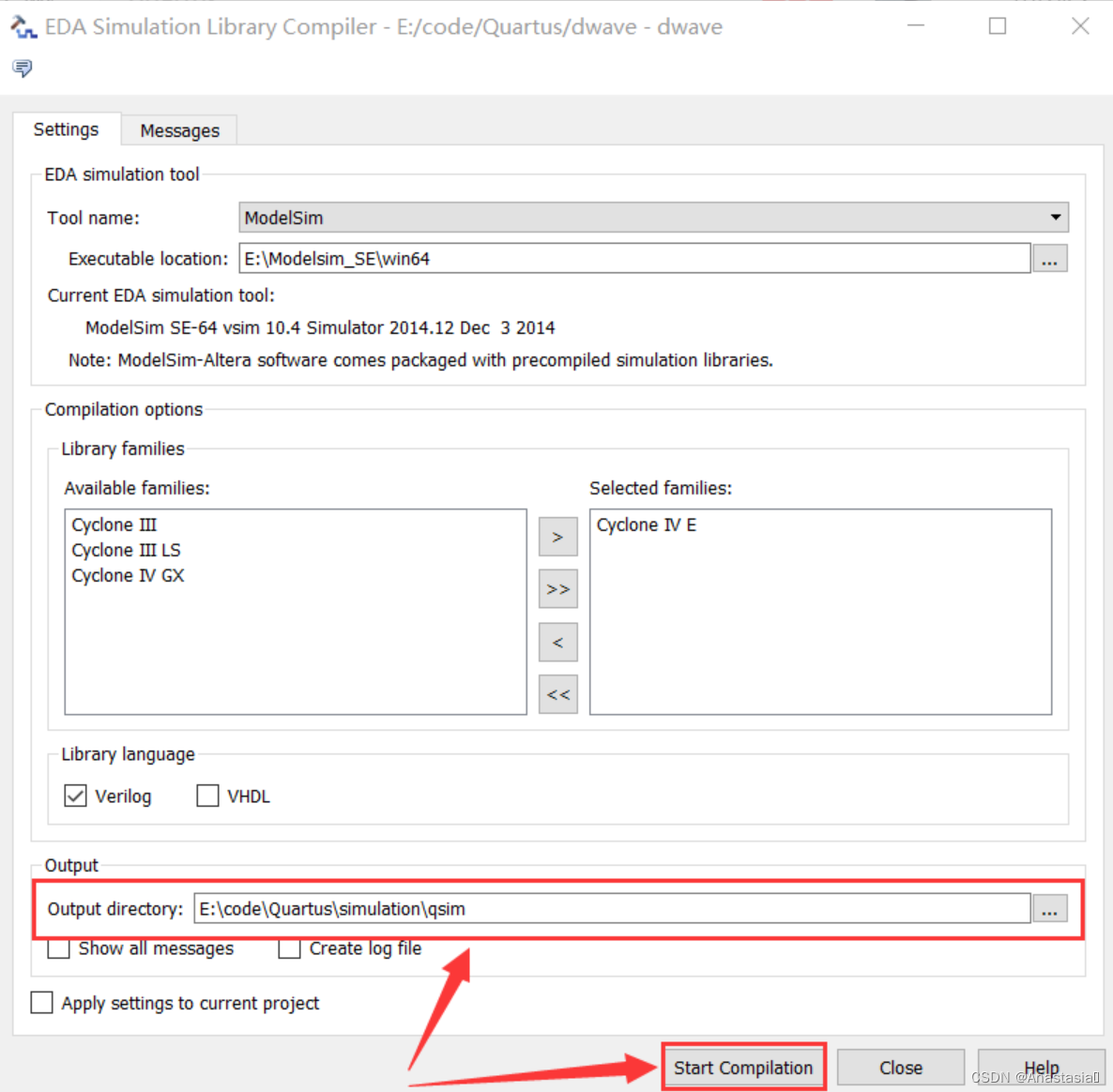

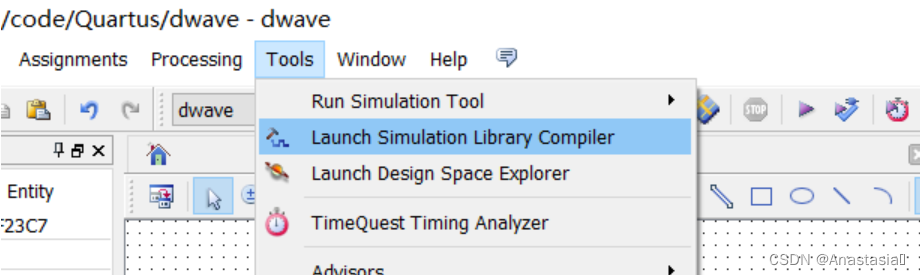

选择工程目录下的 …simulationqsim 文件夹，然后点击【Start Compilation】。

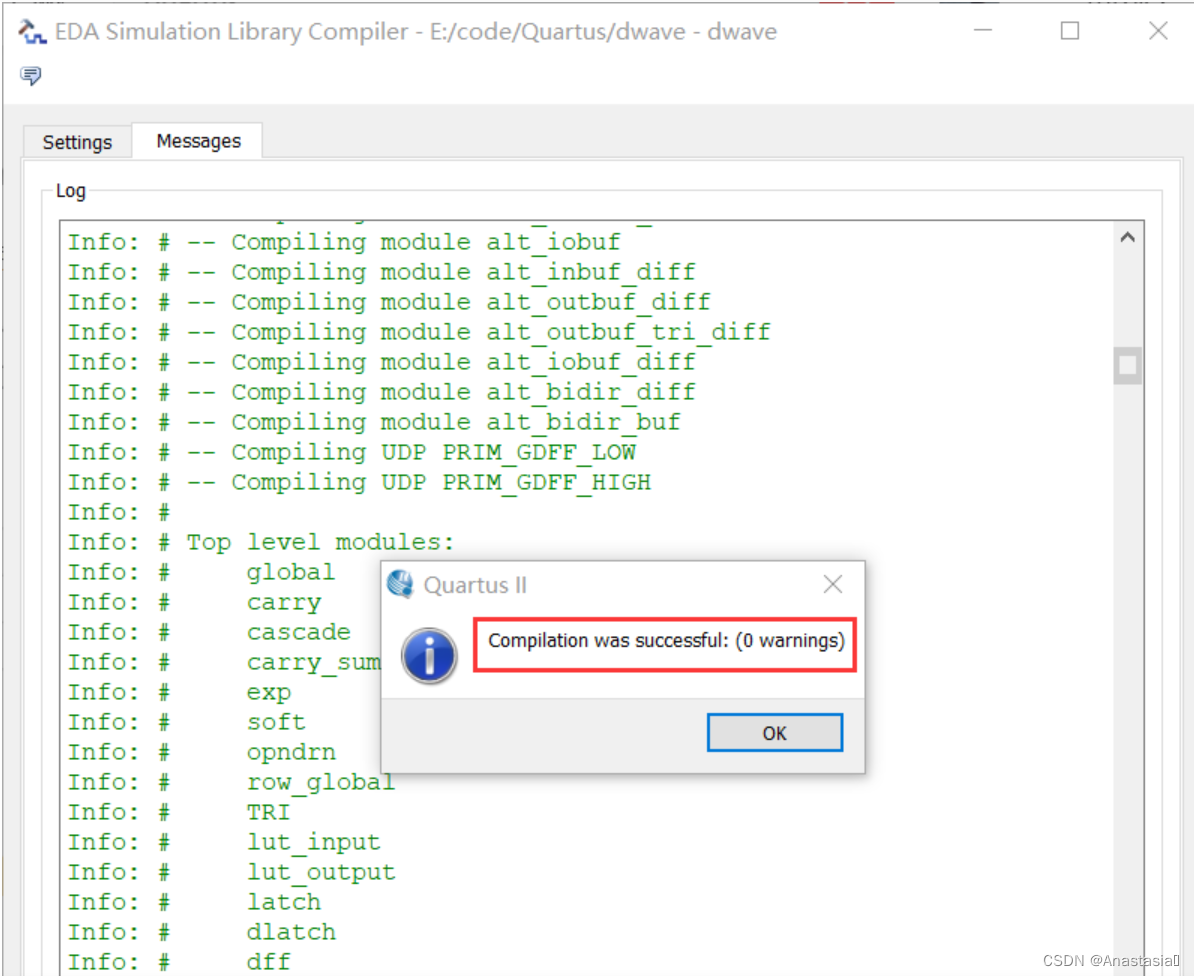

无错误，然后点击【Close】关闭窗口。

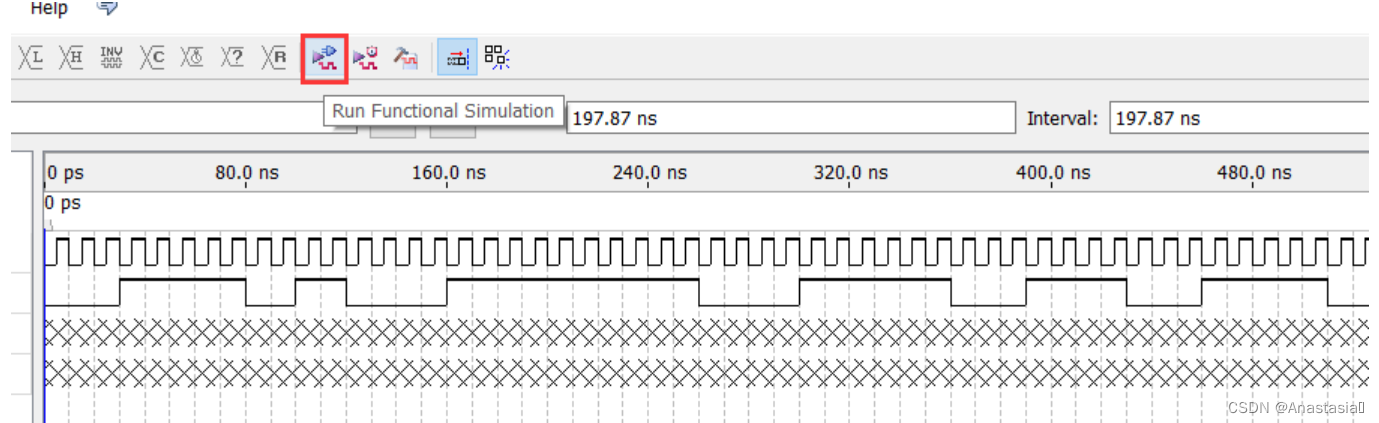

点击【功能仿真按钮——Run Functional Simulation】

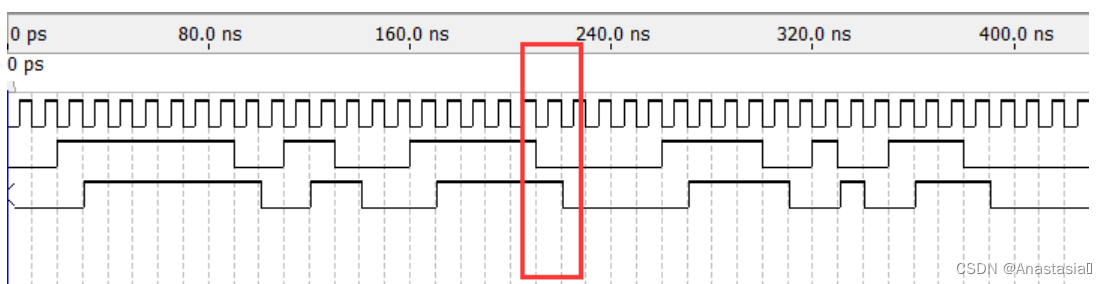

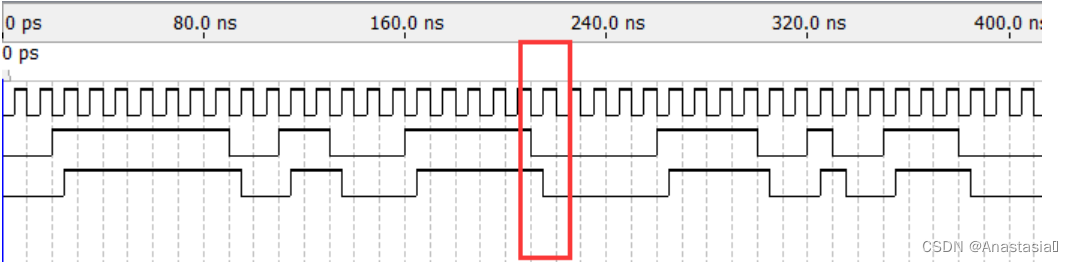

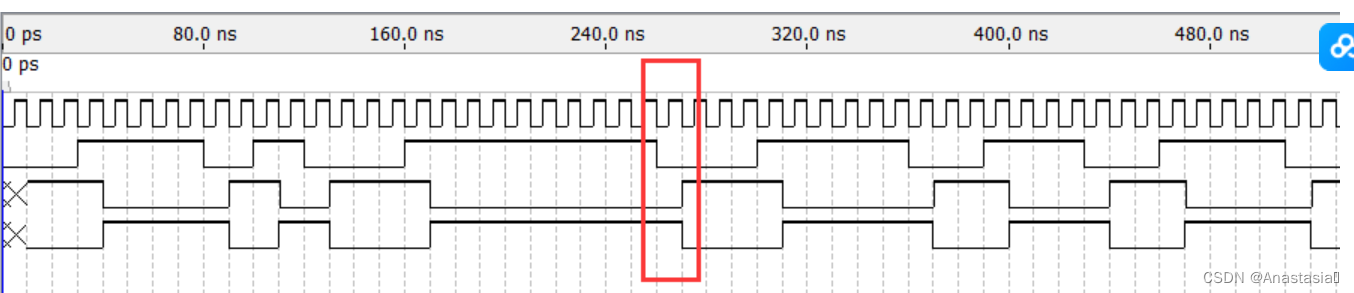

仿真结果如下（延迟了半个时钟周期）：

时序仿真：

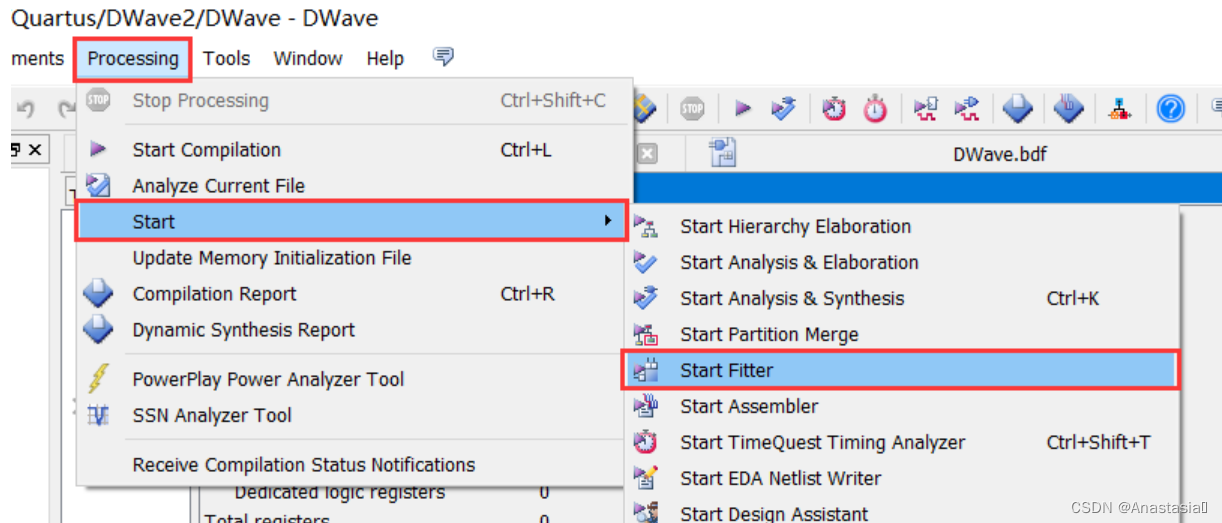

主界面【Processing】→【Start】→【Start Fitter】。

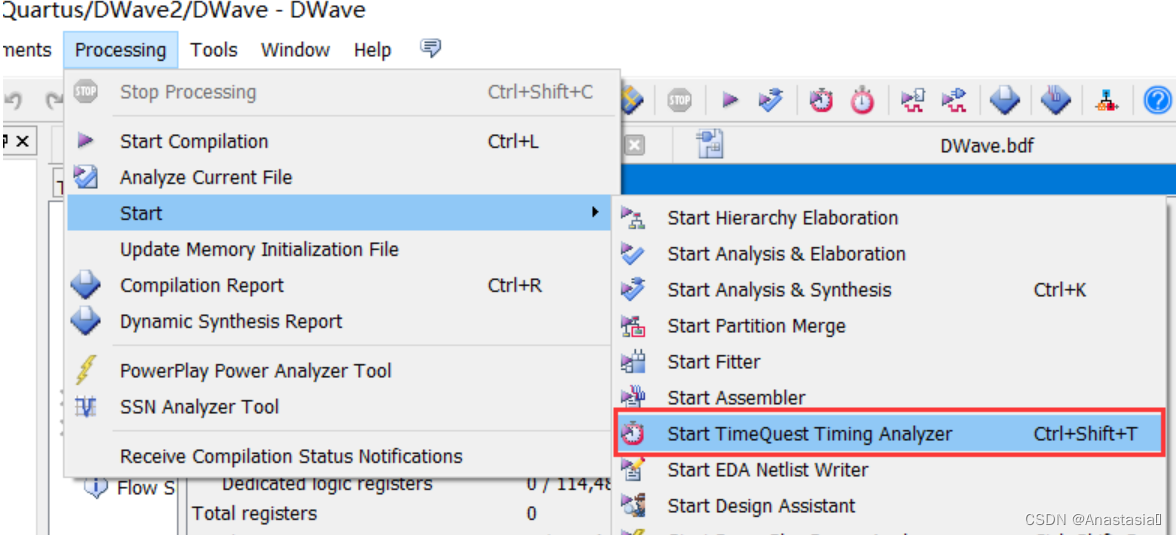

点击【Start TimeQuest Timing Analyzer】。

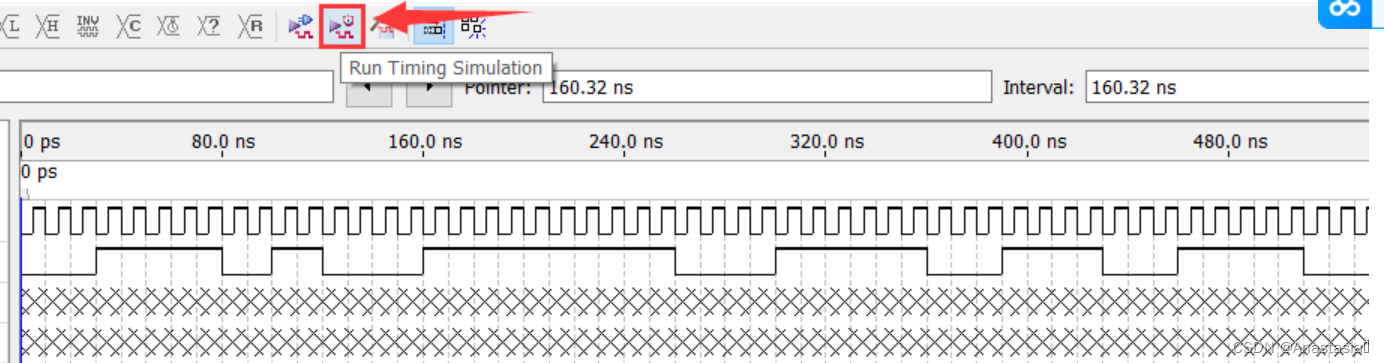

返回 VMF 文件界面：点击【时序仿真按钮——Run Timing Simulation】。

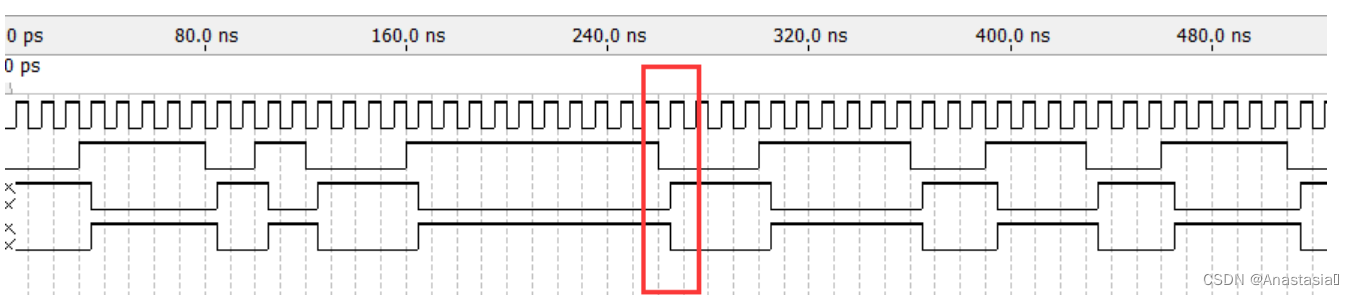

仿真结果（延迟一个时钟周期）：

四、调用D触发器并仿真

1.创建工程

与三、1.创建工程相同

2.新建原理图文件

方法同三、2.新建原理图文件

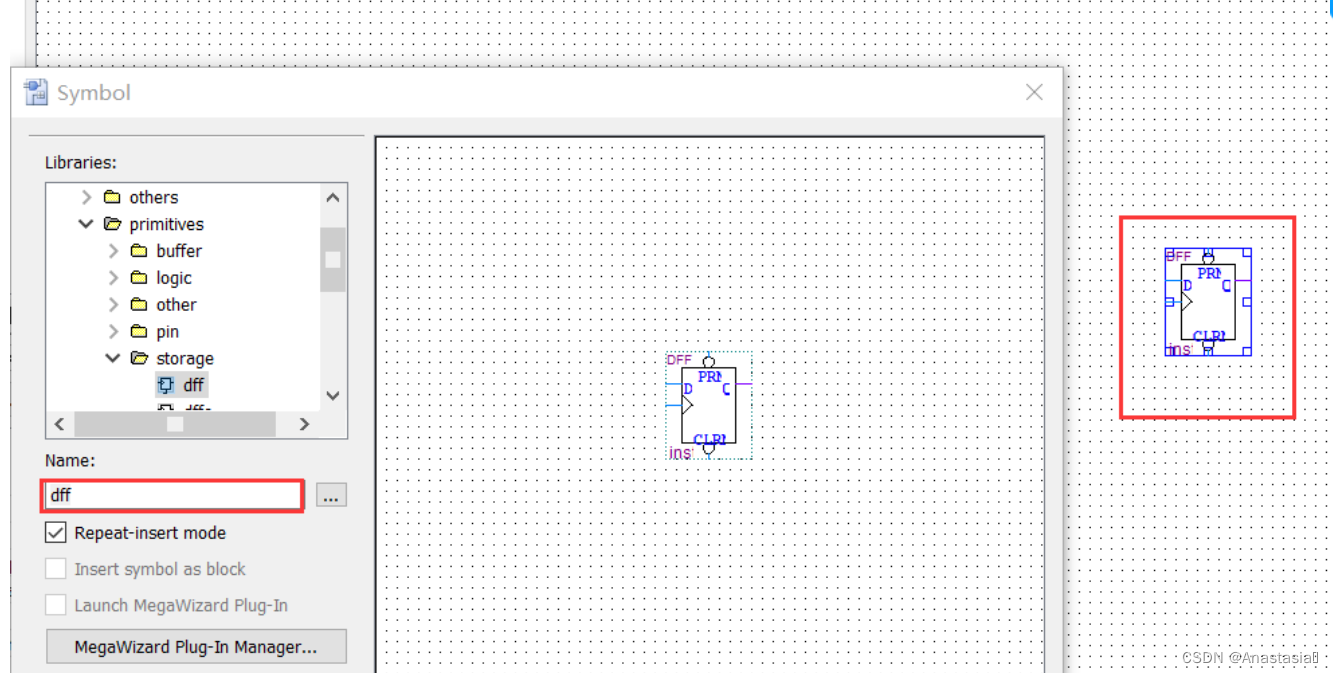

这时，不再画D触发器的内部结构了，而是直接调用D触发器，元件名：dff

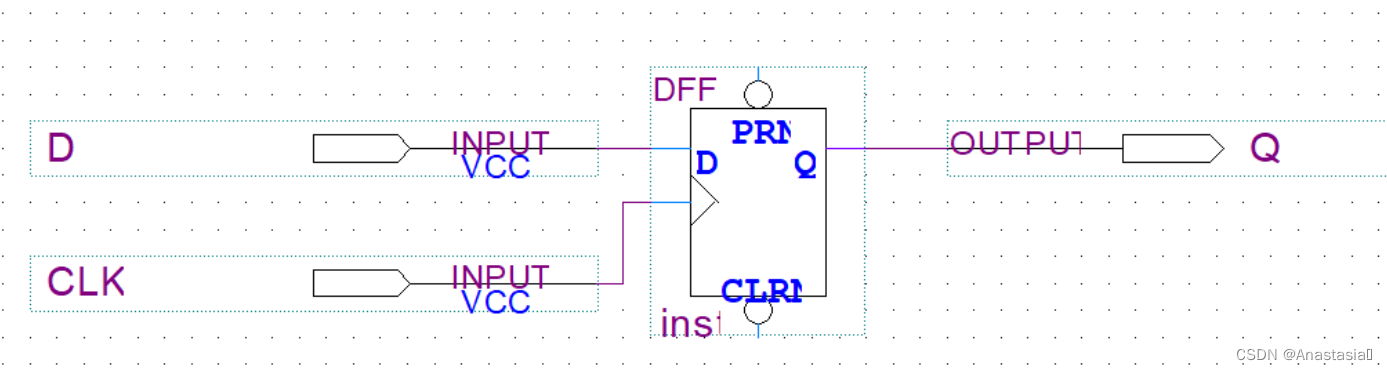

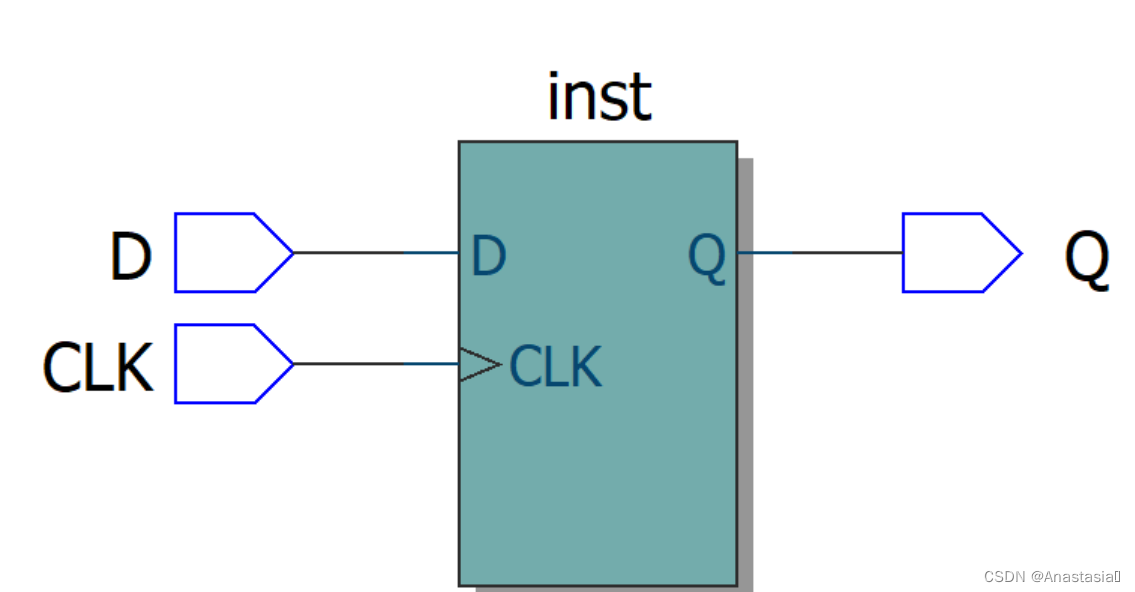

再添加输入和输出管脚。最终原理图如下：

3.编译

保存并编译，然后查看原理图：

4.仿真波形图

具体步骤与三、4.仿真波形图相同。
结果如下：
功能仿真波形图（延时半个时钟周期）：

时序仿真（有一个时钟周期的延迟）：

五、用Verilog语言实现D触发器及时序仿真

1.创建工程

与三、1.创建工程相同

2.新建Verilog HDL 文件

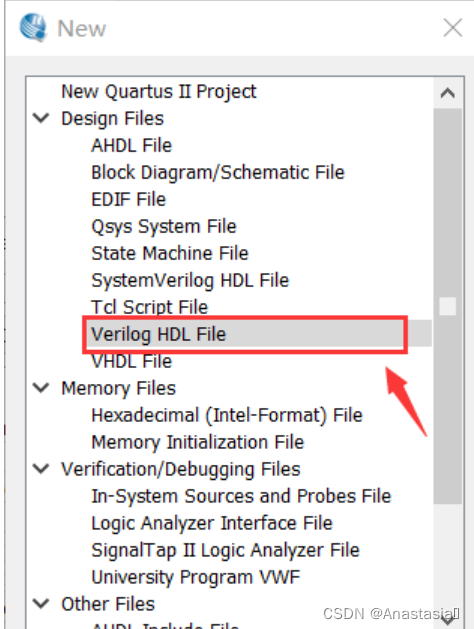

【File】→【New】→【Verilog HDL File】。

复制粘贴如下代码：

//dwave是文件名
module dwave(d,clk,q);
    input d;
    input clk;
    output q;

    reg q;

    always @ (posedge clk)//我们用正的时钟沿做它的敏感信号
    begin
        q <= d;//上升沿有效的时候，把d捕获到q
    end
endmodule

3.编译

保存文件并编译.
使用rtl viewer查看硬件电路图
硬件电路图

4.仿真波形图

打开 Modelsim 软件。
具体步骤如下：
在Quartus创建的工程文件夹下新建一个 tb 文件夹；
点击【File】→【Change Directory】选择 tb 文件夹；

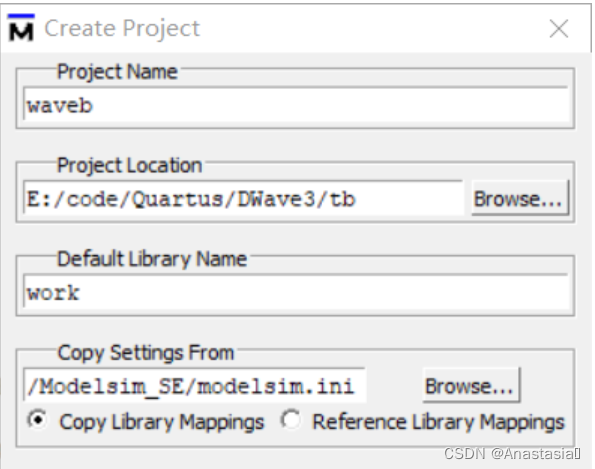

创建新项目：【File】→【New】→【Project…】，编写工程名及选择路径；

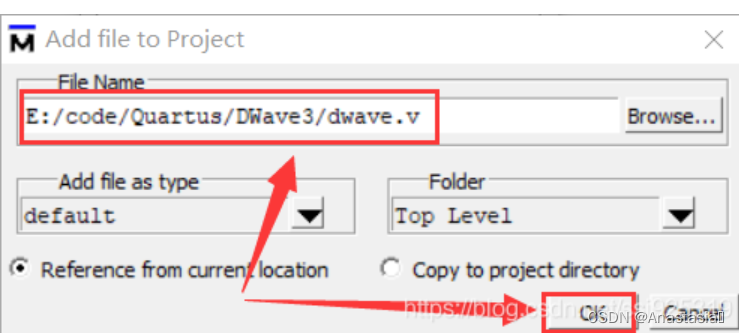

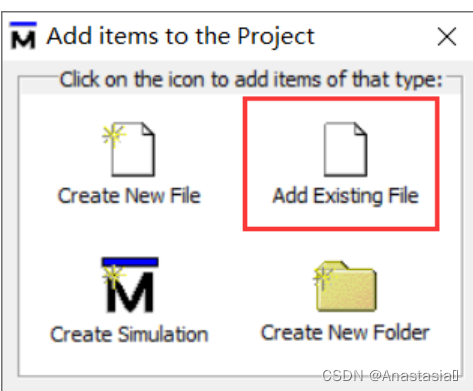

添加现有文件：Add Existing File。

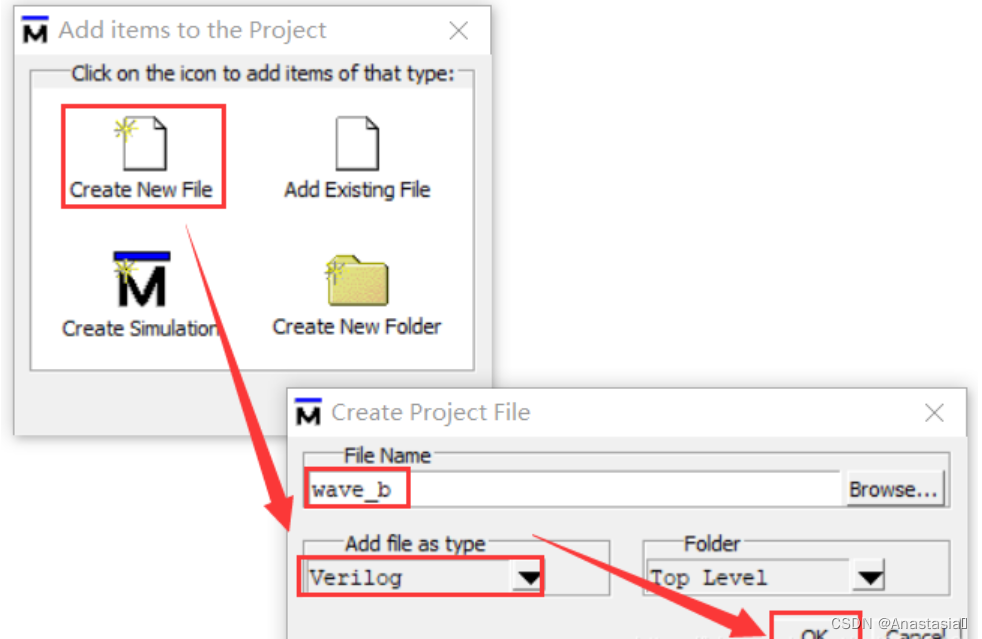

再创建一个新的文件。

然后关闭添加文件窗口界面。
再双击刚刚新建的 wave_b.v 文件，添加如下代码：

//测试代码
`timescale 1ns / 1ns

module dwave_tb;
    reg clk,d;
    wire q;

    dwave u1(.d(d),.clk(clk),.q(q));

    initial
    begin
        clk = 1;
        d <= 0;
        forever
        begin
            #60 d <= 1;//人为生成毛刺
            #22 d <= 0;
            #2  d <= 1;
            #2  d <= 0;
            #16 d <= 0;//维持16ns的低电平，然后让它做周期性的循环
        end
    end

    always #20 clk <= ~clk;//半周期为20ns,全周期为40ns的一个信号
endmodule

然后保存。

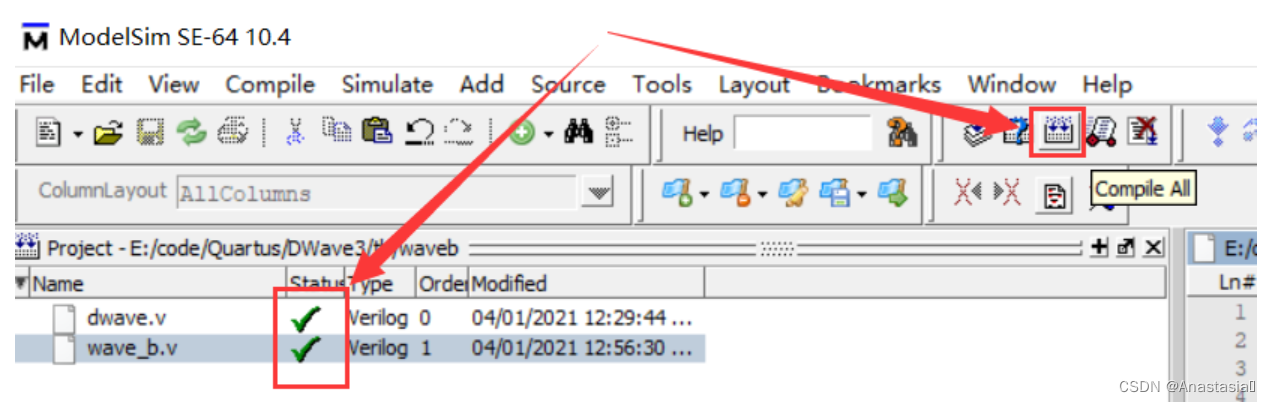

点击【编译】按钮，编译所有文件。

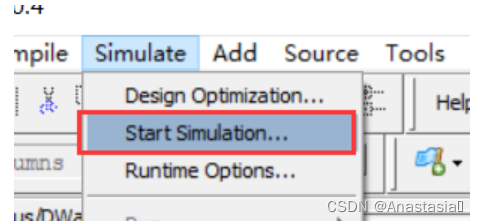

点击【Simulate】→【Start Simulation…】

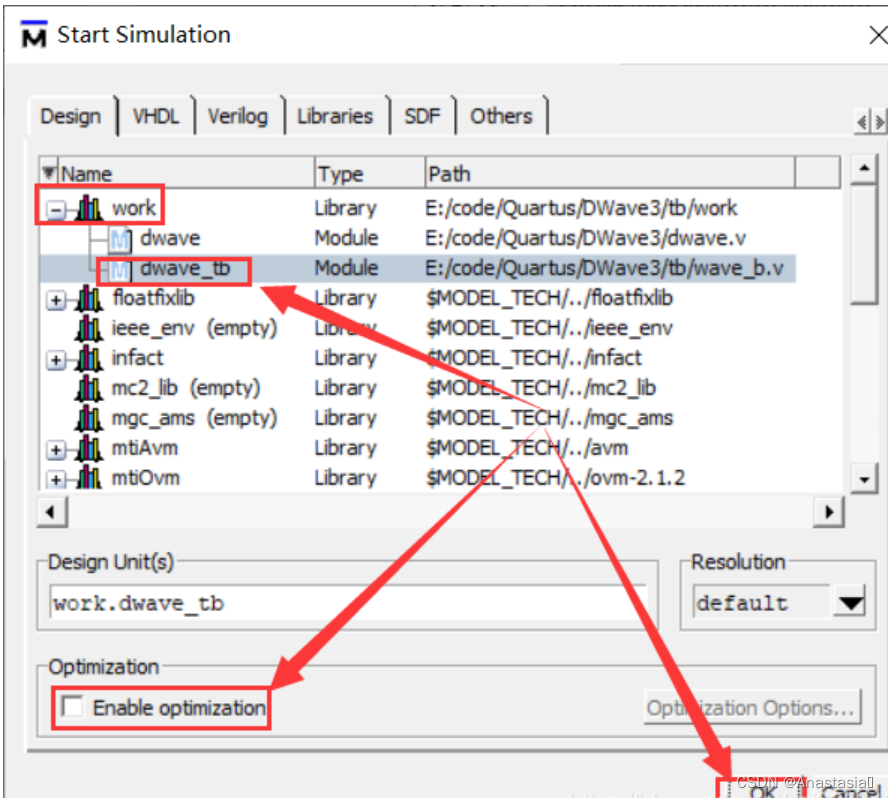

找到 wave_b.v 文件所在的工程（看路径），取消勾选，点击【OK】

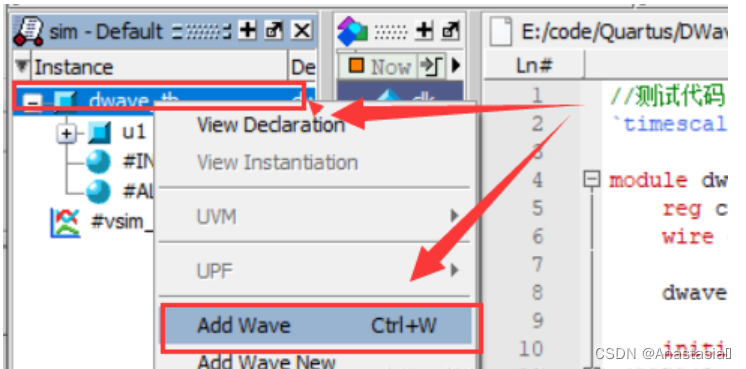

右键点击工程名，再点击【Add Wave】。

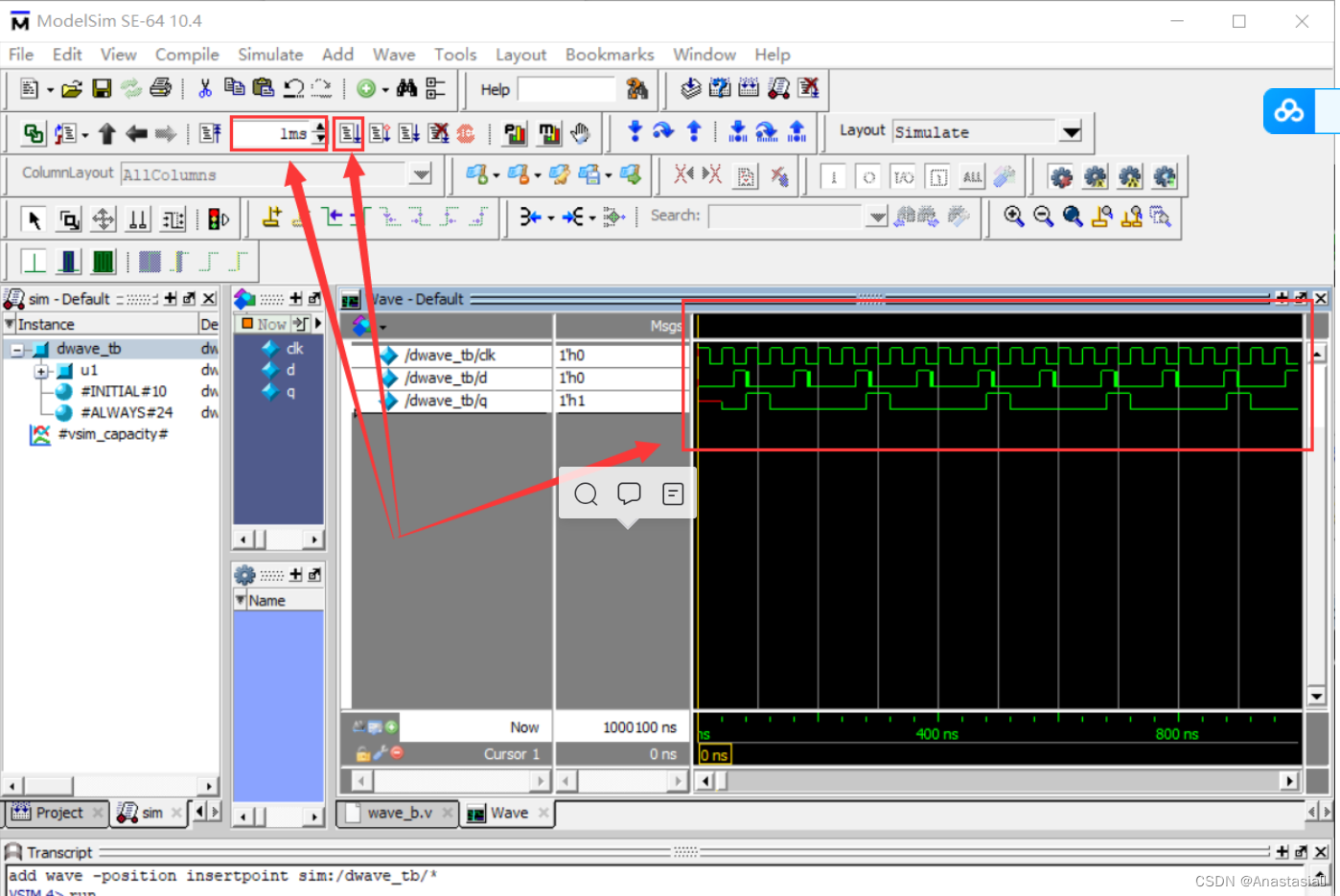

设置运行时长，再点击旁边的运行按钮，即可出现仿真效果图。

六、总结

使用 Quartus 与 Modelsim 软件来仿真电路，对我来说更加方便，但是如果对 Verilog 语言较懂的人来说，当遇到复杂繁杂的电路图时，会更加的方便。

七、资料参考

https://blog.csdn.net/weixin_46129506/article/details/123443865https://blog.csdn.net/qq_43279579/article/details/115158140

https://blog.csdn.net/qq_43279579/article/details/115176423
