Simulink中已知PMSM转子位置计算转子速度

计算原理

此模块常用于转子位置已知前提下，用于求解转子速度。此模块计算原理利用了简单的微积分知识，其数学式可表述如下：
$$v_{[k]}=\frac{{\theta }_{[k]}-{\theta }_{[k-1]}}{T_s}$$
式中：$k$表示第$k$个采样时刻(当前采样时刻)，$k-1$表示第$k-1$个采样时刻(上一采样时刻)，${\theta }_{[k]}$表示$k$时刻(当前采样时刻)的转子位置，${\theta }_{[k]}$表示$k-1$时刻(上一采样时刻)的转子位置，$v_{[k]}$表示$k$时刻(当前采样时刻)的转子速度，$T_s$表示采样时间。

从mat文件加载theta数据

从mat文件中加载theta数据至工作区，Simulink中使用From worksapce 模块加载工作区的theta数据。mat文件中的theta数据加载至工作区间的实现代码如下：

% This code is used for load theta from .mat file.
clear;clc
load('SIM_IPMSM_FOC_theta_data_new.mat')
theta.signals.values = data{14}.Values.data(1:3000000,1);
Fs=1000000;
%离散系统采样频率，更改采样频率需赋值
Ts = 1/Fs;
L = size(theta.signals.values,1);
%查询size(ia.signals.values)第一个维度的长度，即数据的个数（长度）
t = (0:L-1)*Ts;
theta.time = t;

速度计算代码

unit delay实现(memory实现与此相同，unit delay换成memory即可)

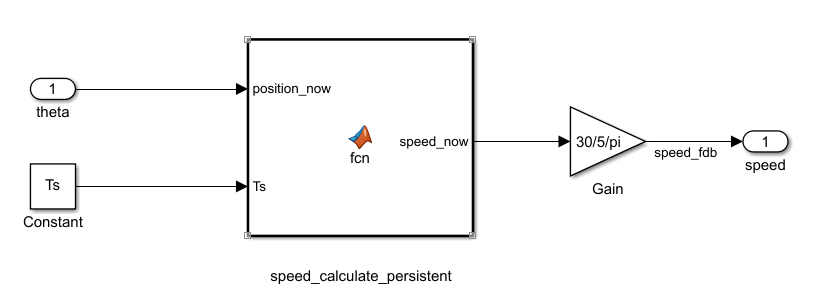

模型截图如下：

function speed_now = fcn(speed_last,position_last,position_now,Ts)
error = position_now-position_last;
if error < -6
error = error + 2*pi;
end
if abs(error) >= 0.04*pi
speed_now = speed_last;
else
speed_now = error/Ts;
end

persistent实现

%--------------------------------------
%Function: This code is used for calculating speed from rotor position
%Author: made by PEZHANG
%Time: 2022.1.3
%--------------------------------------
function speed_now = fcn(position_now,Ts)
persistent speed_last position_last
if isempty(speed_last)
speed_last = 0;
position_last = 0;
end
error = position_now-position_last;
if error < -6
error = error + 2*pi;
end
if abs(error) >= 0.04*pi
speed_now = speed_last;
else
speed_now = error/Ts;
end
speed_last = speed_now;
position_last = position_now;

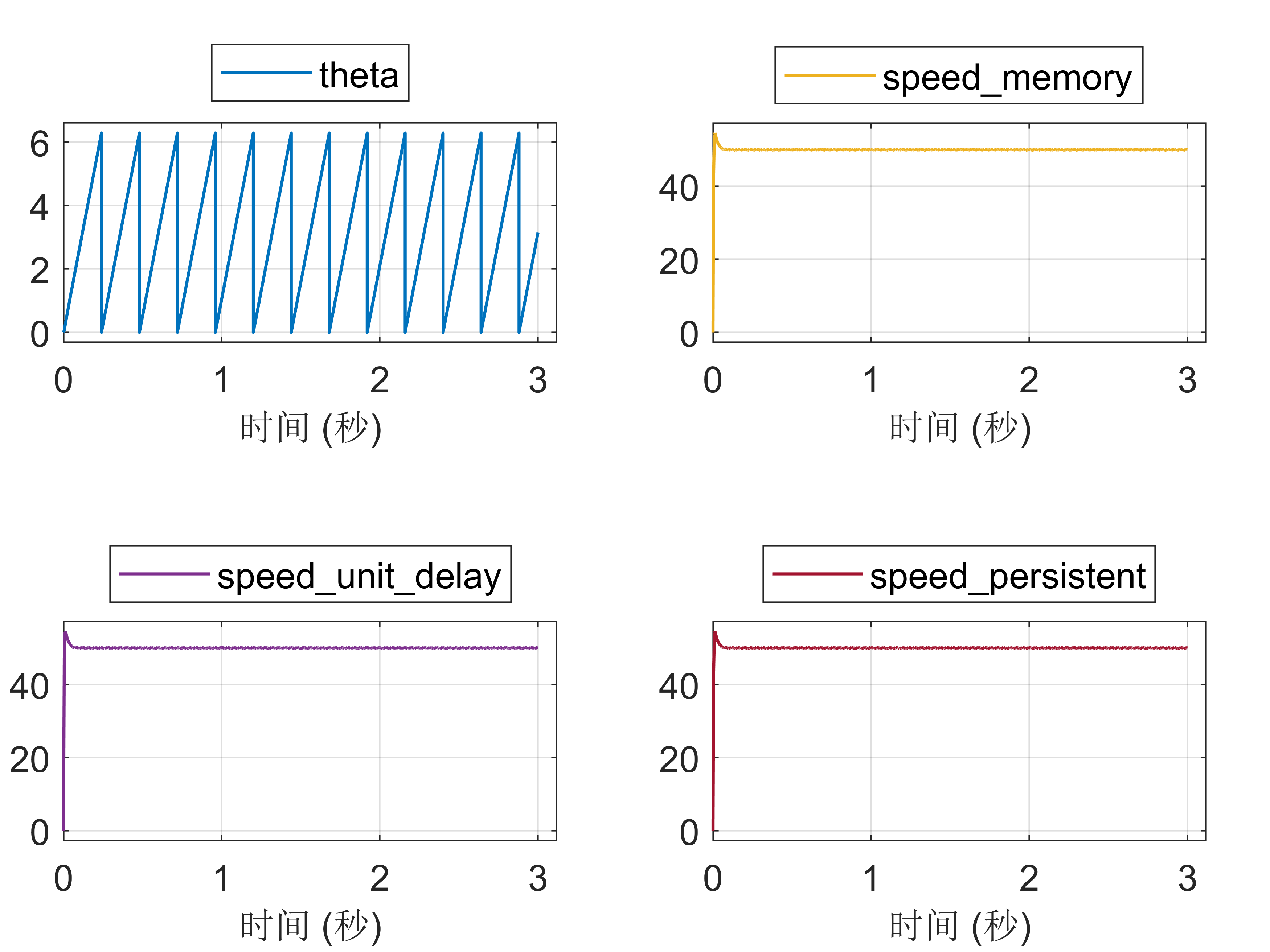

代码计算预览

参考文献

【1】 https://blog.csdn.net/qq_50632468/article/details/120739136

最后
