任务描述
本关任务：在第1关设计的计数器基础上，利用反馈原理设计一个六进制计数器，要求具有同步置数、异步清零功能。
相关知识
反馈原理

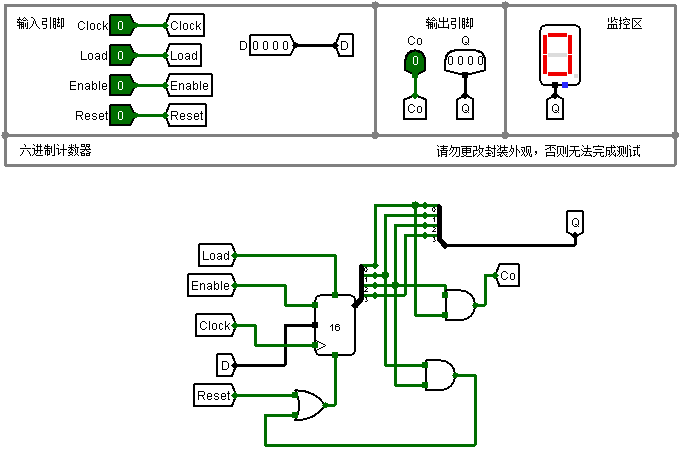

在n位二进制计数器的基础上，在计数模式下把计数器的状态Q进行恰当的逻辑运算，把运算结果送到计数器的相应控制端（复位端、置数端）从而立即（异步控制方式）或者下个时钟脉冲（同步控制方式）改变计数器的工作模式为复位清零或者置初值0，这样计数器就会跳过后续的若干个状态。如下图所示：
引脚说明
| 信号 | I/O | 位宽 | 说明 |
|---|---|---|---|
| D | 输入 | 4 位 | 并行数据输入端 |
| Reset | 输入 | 1 位 | 异步清零端：Reset=1时，Q=0 |
| Clock | 输入 | 1 位 | 时钟脉冲，上升沿有效 |
| Load | 输入 | 1 位 | 同步置数端：Reset=0、Load=1、Clock↑时，Q=D |
| Enable | 输入 | 1 位 | 使能端：Reset=0时，Enable=1递增计数、0保持 |
| Q | 输出 | 4 位 | 状态输出端 |
| Co | 输出 | 1 位 | 进位输出端：状态Q=5时，Co=1 |
控制信号的优先级
异步控制信号 > 时钟脉冲 > 同步控制信号 该计数器中的优先级具体情况如下： Reset > Clock > Load > Enable
