【Multisim仿真】74LS90六十进制计数器

【Multisim仿真】74LS90六十进制计数器

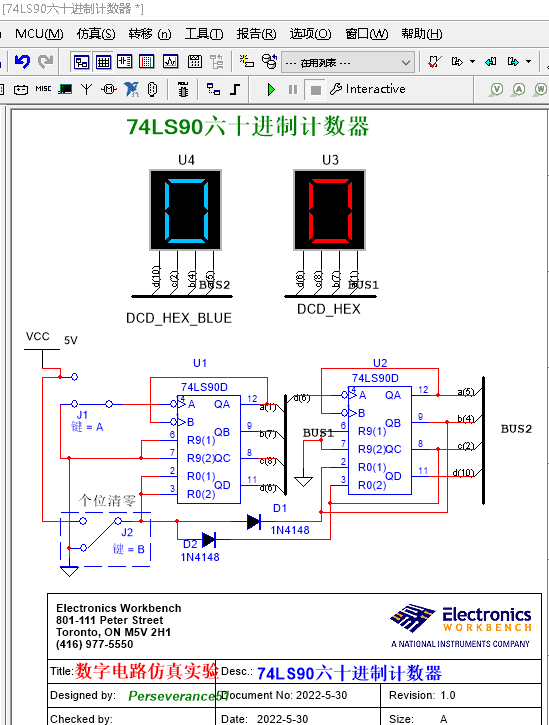

• Multisim仿真演示

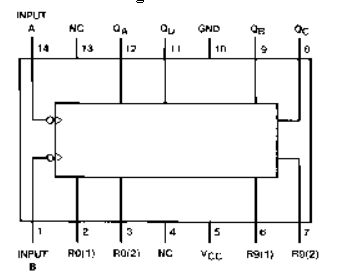

74ls90引脚图及功能

74LS90功能：二－五－十进制异步计数器（÷2 和÷5）

A． 将输出QA与输入B相接，构成8421BCD码计数器；
B． 将输出QD与输入A相接，构成5421BCD码计数器；
C． 表中H为高电平、L为低电平、×为不定状态。

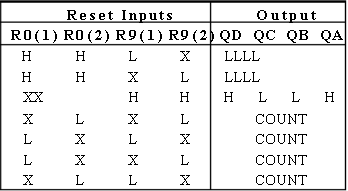

• 真值表


• BCD 计数顺序

对于BCD（十进）计数，输出QA 连到输入B 计数.

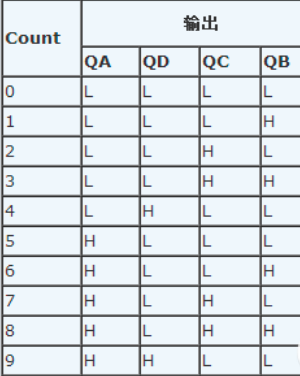

• 5-2 进制计数顺序

对于5-2 进制计数，输出QD 连到输入A 计数

74LS90具有如下的五种基本工作方式：

1. 五分频：即由FD、FC、和FB组成的异步五进制计数器工作方式。
2. 十分频（8421码）：将QA与CK2联接，可构成8421码十分频电路。
3. 六分频：在十分频（8421码）的基础上，将QB端接R1，QC端接R2。其计数顺序为000～101，当第六个脉冲作用后，出现状态QCQBQA=110，利用QBQC=11反馈到R1和R2的方式使电路置“0”。
4. 九分频：QA→R1、QD→R2，构成原理同六分频。
5. 十分频（5421码）：将五进制计数器的输出端QD接二进制计数器的脉冲输入端CK1，即可构成5421码十分频工作方式。

此外，据功能表可知，构成上述五种工作方式时，S1、S2端最少应有一端接地；构成五分频和十分频时，R1、R2端亦必须有一端接地。

仿真资源

本实验基于Multisim14平台

链接：https://pan.baidu.com/s/1XcpR8l0BPPxrzzWPkbEaOg
提取码：ohr2
