什么是ETC

ETC(Electronic Toll Collection)是电子不停车收费系统，也被称 自动道路交费系统

ETC系统构成：

1、 车辆自动识别系统

2、 中心管理系统

3、 其他辅助设施组成

ETC设备构成

1、 路测单元 RSU：Road Side Unit的缩写，RSU安装于收费站旁边。

2、 车载单元 OBU：On Board Unit的缩写，称为车载单元、车载电子标签，电子标签或应答器。一般安装于车辆前面的挡风玻璃上。

3、 环路感应器：安装于车道地面下

OBU是安装于车辆上的通讯电子设备，与交通卡配套使用，实现车辆与ETC系统的微波通信以及银行卡自动扣费等功能。安装到汽车上的设备就是OBU。

车辆自动识别系统：OBU、RSU、及埋藏在车道下的环路感应器等硬件设备

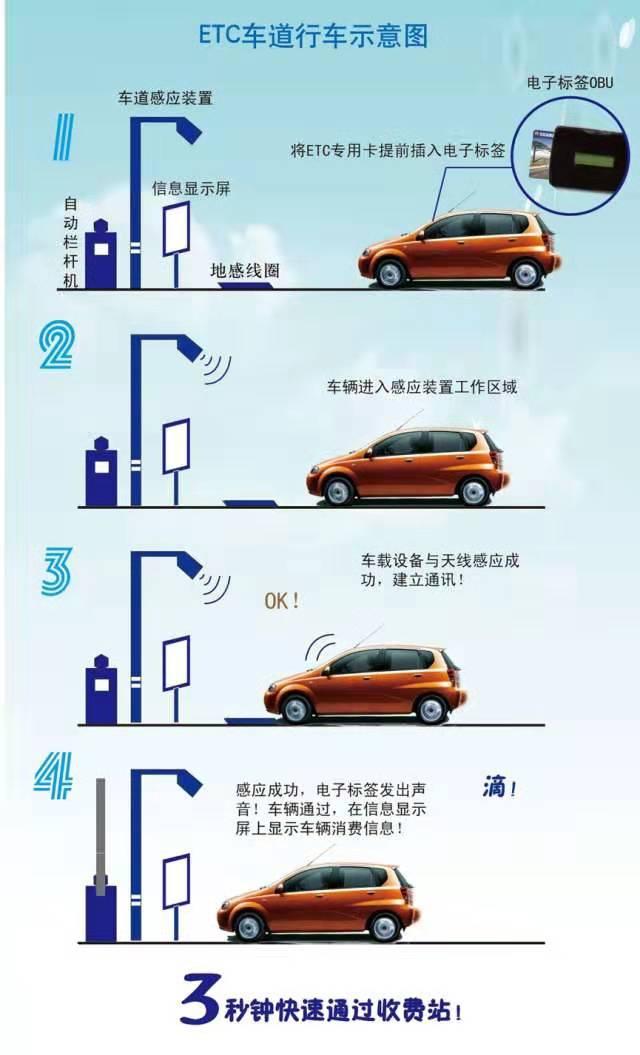

ETC车道行车示意图

一、 RSU 路测单元

路边单元(RSU即Road Side Unit的缩写)及埋藏在车道下的环路感应器等硬件设备。

RSU通常安置在ETC车道上，作为路测基站使用，是不停车收费系统的关键设备，由读写天线(RSU天线)和射频控制器(RSU控制器)组成，具体由5.8GHz收发信机、RSU天线控制板、微带天线、RSU控制器控制板构成。可以完成对信号和数据的首发、调制解调、编码解码、加密解码等功能。

二、 OBU 车载单元

OBU中储存着车辆的身份信息，是每辆车可以通过收费站的“通行证”。

OBU是指安装在用户车上座位记录车辆通行信息的车载设备，用来和RSU进行短程通信。当载有OBU的车辆经过ETC收费车道指定的区域时，利用5.8GHz微波频段的专用短程通信技术(DSRC，Dedicated Short Range Communications)，OBU被激活进入工作状态。

OBU是安装于车辆上的通讯电子设备，与交通卡配套使用，实现车辆与ETC系统的微波通信以及银行卡自动扣费等功能。安装到汽车上的设备就是OBU。

OBU 车载单元

三、 通过RSU和OBU之间的信息交换，RSU会采集到车辆身份信息进行处理，精确实现不同高速公路行驶路线拆分不同收费等需求，并自动从绑定的IC卡或银行账户上扣除相应资金。这一技术使得道路的通行能力与收费效率大幅度提高。

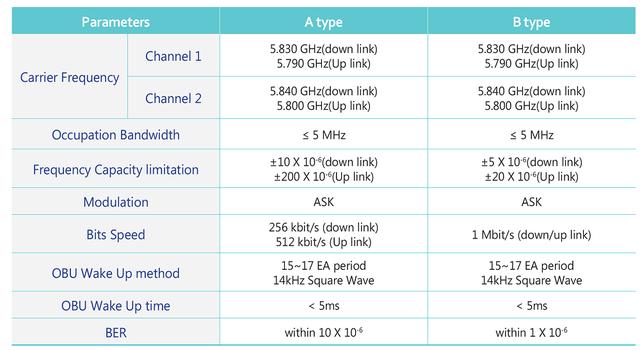

ETC系统射频特性

四、 ETC的主要设备和芯片供应商

我国对ETC市场实行资质管理，产品需通过交通部交通工程监理检测中心的检测。

金溢科技、万集科技、聚利科技三家公司合计占据设备环节85%的市场份额。产业链上游涉及的上市公司主要有博通集成、威雅利电子、亿纬锂能、华大半导体、华大电子、紫光展锐、捷联微芯等。

在金融IC卡芯片方面，主要的供应商是复旦微电子集团，其金融方案包括纯金融IC卡芯片方案和金融行业应用方案，涉及交通、居民健康、社保、ETC、道路运输证、居住证、可穿戴设备等应用领域。

FM1280是复旦微电子出品的双界面非接触CPU卡芯片，产品支持ISO/IEC14443-A协议。FM1204、FM1208、FM1216，FM1232、FM1280主要差异是存储容量，FM1204为4K、FM1208为8K、FM1216为16K、FM1232为32K、FM1280为80K

五、 OBU原理框图

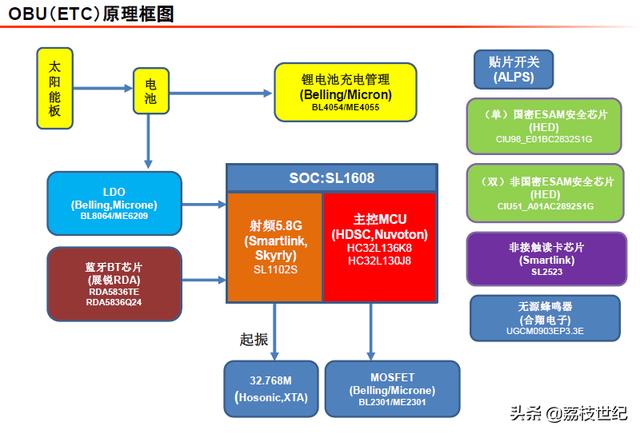

OBU原理框图
