概述

目前大部分工作将网络、缓存、计算分立研究并优化，但本文将这三者进行联合优化，提出一个集成的动态管理架构。本文将此框架中的资源分配策略指定为一个联合优化问题，其综合考虑了网络、缓存、和计算的效用。对于系统的复杂性使用DRL的方法加以解决。

结论及未来工作

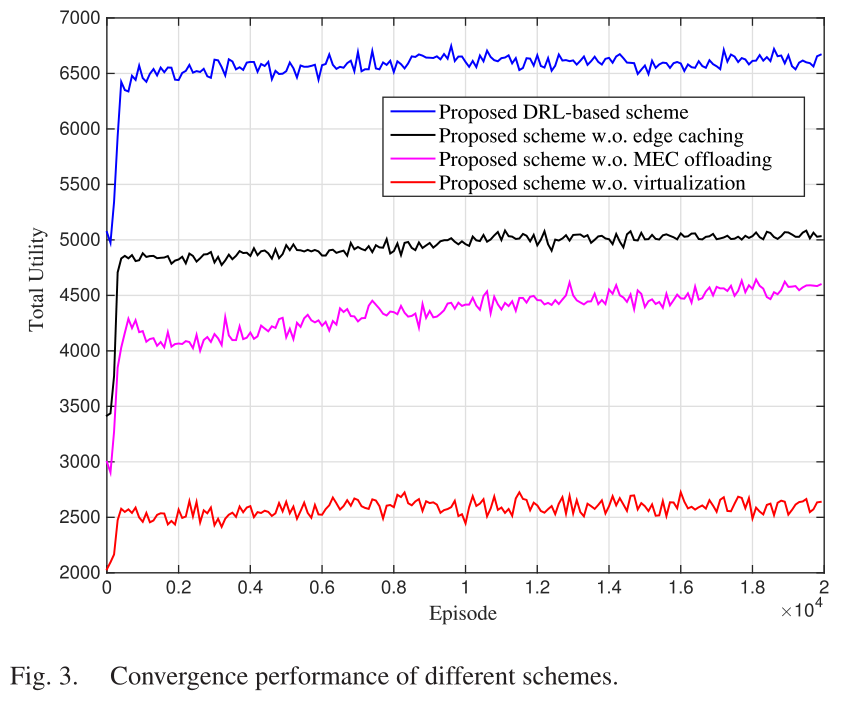

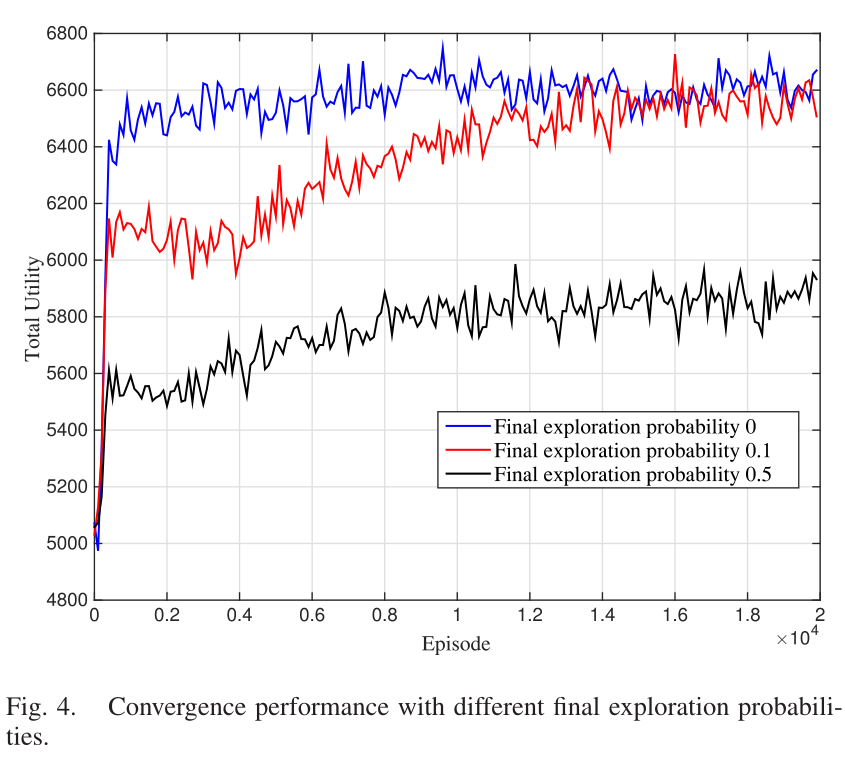

本文将网络、缓存、计算资源联合优化以提高车辆网络性能。基于SDN的可编程控制原理和ICN的缓存原理，我们提出一个集成的网络、缓存、计算资源的动态编排框架。通过深度强化学习方法加以解决，并给出了不同场景下算法的收敛性。未来将在该框架下考虑能效的提升。

介绍

近年来，互联车辆被广泛研究以服务生活。

互联车辆的发展收到信息和通信技术推动，其中网络、缓存、计算是发展较快的三个领域。对于网络领域，SDN（软件定义网络）和NFV（网络功能虚拟化）通过集中式控制提升了车辆网络管理的效率和灵活性。对于缓存领域，in-networking caching作为ICN（信息中心式组网）的关键特征，可有效减少重复的网络传输。对于计算领域，云/雾/边缘计算影响颇深。

但目前这三种重要技术都是在现有的车辆网络中被分立研究，缺乏对这些技术的综合考虑。本文特点如下：

基于SDN的可编程控制原理和ICN的缓存原理，提出网络、缓存、计算资源联合优化的框架
将资源分配问题建模为联合优化问题
对于系统复杂度高的问题，使用深度强化学习解决
给出不同系统参数下的仿真成果，验证了方案有效性

系统描述

车辆网络

车辆网络通过移动通信网实现多种服务、内容和应用信息的互传。在安全预警、娱乐、无人驾驶等方面可实现多种应用。

对应于不同的应用需求，车载通信基于两种技术。若车仅依赖Internet的数据，则可使用蜂窝网络进行通信；若仅需要在车与车之间交换信息和数据，则可使用DSRC。

软件定义网络和虚拟车联网

SDN的许多特性（灵活性、可编程、集中控制管理等）都很适合车载网络的通信。

无线网络虚拟化被认为是管理网络架构和资源一种有效的方法。

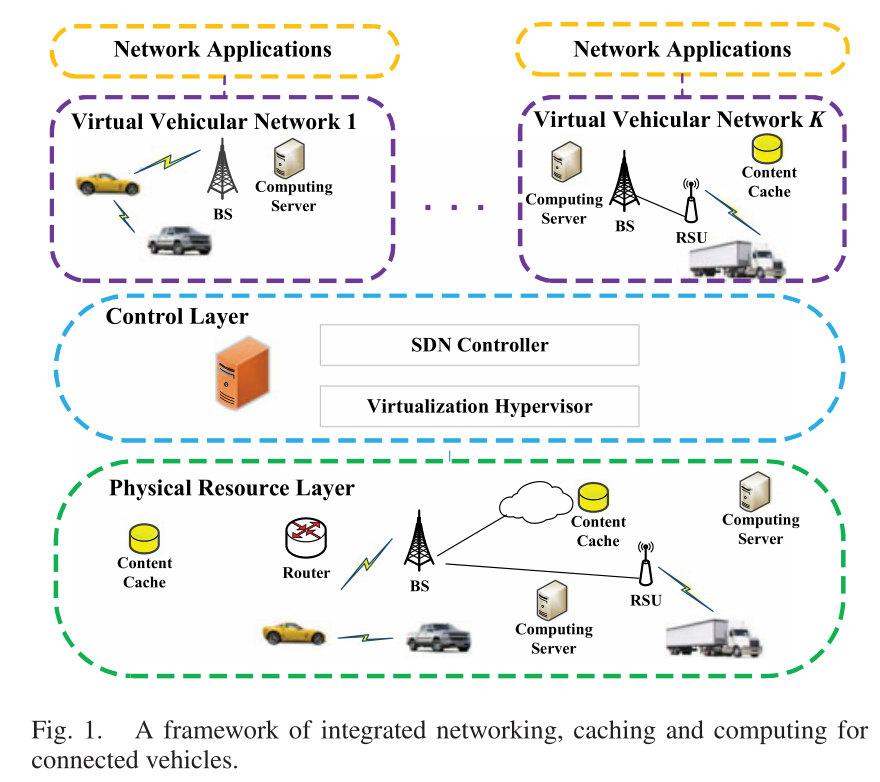

下图是一个将组网、缓存、计算集成起来的软件定义的虚拟车联网。

信息中心式车联网

车联网中，传感器所产生的数据量很大，另外其链路质量和车辆移动也是个问题。这些对基于IP的数据传输带来了挑战。将ICN（信息中心式组网）扩展到车辆网络可以解决这一问题。比如，ICN的一个子架构NDN（明明数据网络）使用内容名来路由和检索数据，并且通过对每个数据包进行·加密来讲安全性集成到数据中。此外，网络内缓存可以减少重复内容传输。

ICN的网内缓存可解决车联网中移动性的问题，车联网中信息优先级明确的特点也适合ICN。

移动边缘计算与车联网

云计算对车联网不太适用，MEC在靠近车辆的边缘进行数据处理，适用于车辆网络。

组网、缓存、计算的集成式车辆网络架构

传统工作将组网、缓存、计算分离研究，但这些因素是同时对资源分配产生影响的。分立研究会导致次佳性能。根据需求动态资源分配是个好方法。

本文提出一个集成式网络架构，其结合SDN和ICN的思想，能动态编排网络、缓存和计算资源。

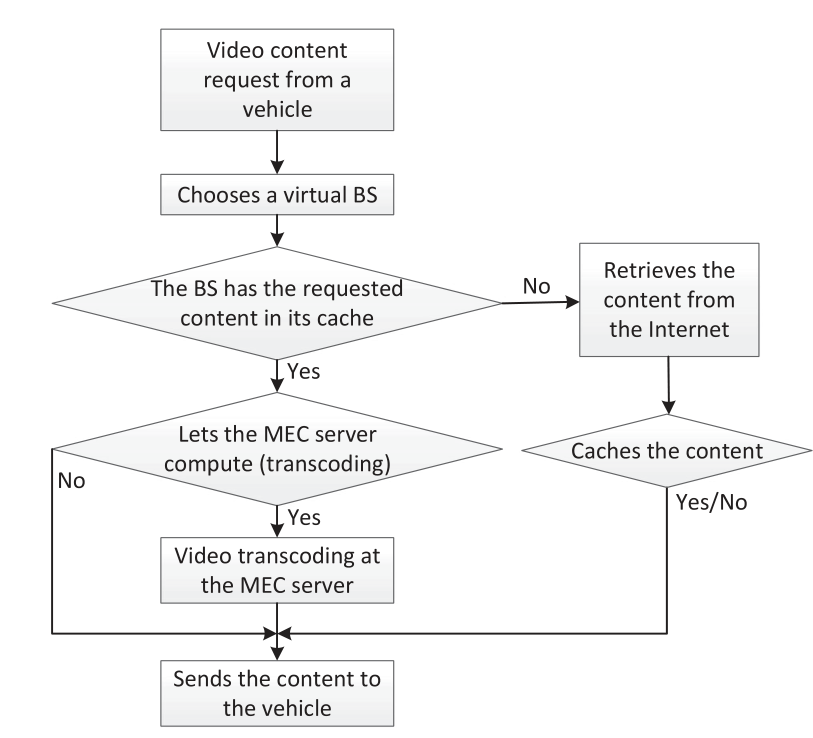

图2 本文提出的集成架构下的一个用例的流程 — 图2 集成架构下传输视频数据的流程

图2描述了该架构中的一个用例：车辆向与其连接的虚拟BS发出视频内容清空。

虚拟BS根据视频内容描述和车辆信息检查相关联的缓存是否有所需内容。
若有：高速缓存将检查内容版本是否和车辆匹配；
1. 若匹配：虚拟BS将内容发送给车辆
2. 若不匹配：虚拟BS提取视频内容和参数，将其传入MEC进行转换，将转换后的内容发给车辆
若没有：虚拟BS从Internet检索内容并下载。

综合考虑组网、缓存、计算的复杂性很高，用强化学习方法解决。

系统模型

网络模型

考虑一个SDN车联网，其中多个车辆请求视频内容。物理层基础设施包括：BSs、路测单元RSUs、MEC、内容缓存、车辆、路由器。

符号	含义
$k_m$	BS的集合
$k_s$	RSU的集合
$mho={1,...,u}$	车辆的集合
M={1, ..., M}	MEC服务器
C={1, ..., C}	缓存
$m_k$	与k号BS关联的MEC
$c_k$	与k号BS关联的缓存
S={1, .., S}	SP（服务提供端）集合
$u_s$	s号SP管理下的车的集合
$u_s$	s号SP管理下的一辆车
$a_{u_s,k}(t)$	$u_s$ 号车和k号BS的连接关系（bool）

每个虚拟网络都包含BS、RSU、MEC、缓存。不同的虚拟网络所用的频带正交。由SP管理虚拟网络，每辆车在指定时间只会所属于一个SP，即金额能与一个BS or RSU相连。

通信模型

符号	含义
$d={d_0, d_1, ..., d_{l-1}}$	马尔科夫链的状态空间，成员表示信噪比的数值（离散）
$upsilon_{u}^{k}$	k号BS和u号车辆之间的接收SNR
$upsilon_{i_{1}}^{k_{1}}(t)$	t时点的SNR
T	一整个通信最多存在T个时点
t	时点的序号
$psi_{g_{s}} h_{s}(t)$	从状态 $g_s$ 跳转到状态 $h_s$ 的转移概率
$b/b_k$ Hz	频谱总带宽/分配给k号BS的带宽
$z/z_k$ bps	回程链路容量/分配给k号BS的回程容量
$b_{u_s, k}$	k 号BS到 u_s 号车的频谱带宽为
$v_{u_s, k}(t)$	k 号BS到u_s号车的可达频谱效率（基于香农限）

将车辆与连接的BS/RSU之间的信道建模为有限状态的马尔科夫信道（FSMC）。

将车辆 $u_s$ 和基站k之间的信噪比建模为离散的随机变量，共L个离散值。每个值对应FSMC的一种状态，将状态空间记作D。车辆 $u_s$ 与基站 k 之间的信道转移概率矩阵为

设置BS所连的车的频谱正交，因此连接到BS的链路间无干扰。车u_s的通信速率为：

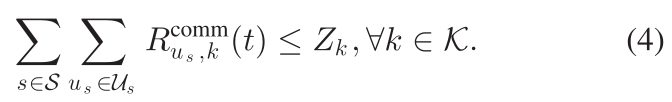

BS k 相关联的车辆的总速率受限于BS回程链路的容量，公式化为：

整个网络中的总速率受限于总的回程链路容量，公式化为：

计算模型

这部分的目标是构建计算任务 $q_{u_s} = { o_u, q_{u_s}}$ （s为服务提供端SP，u_s为SP所管理的车的集合），此任务由车us 相关联的MEC m_k激活。第一个参数ou表示待传视频数据的大小，第二个参数表示所需CPU的周期。计算后 BS k 将转换后的数据送回车辆us。

$f_{u_{s}}^{k}$	k号BS分配给us号车的计算容量（用每秒的CPU周期数度量）
$varepsilon ={varepsilon_0,varepsilon_1,..., varepsilon_{n-1}}$	计算容量的取值空间（离散）
$f_{u_{s}}^{k}(t)$	时点t的 $f_{u_{s}}^{k}$ 的具体数值

虚拟车车联网中，计算速度不同的MEC动态地分配给BS。此外，多个车辆可以同时访问相同的BS和MEC，因此我们无法准确得知车辆在下个时点的计算容量。因此计算容量f可以被建模为一个随机变量，并离散化表示为 $varepsilon ={varepsilon_0,varepsilon_1,..., varepsilon_{n-1}}$ 。我们将计算容量在不同时点的变化建模为一个马尔科夫链，从k号BS到us号车的计算容量的转移矩阵为（其中l为转移概率）：

任务 $q_{u_s}$ 在k号BS的计算所需时间为 $t_{u_{s}, k}=frac{q_{u_{s}}}{f_{u_{s}}^{k}(t)}$ ，其计算速率（每秒的bit数）为

MEC计算容量有限，公式化为（O_k为 m_k号MEC的最大容量）：

缓存模型

假设在服务器中，同时存在 I 个内容数据，其标号为 i （表示第i个最流行的内容），对于i号内容在时点t的平均请求速率为：

假设这些内容的到达服从泊松过程（速率为 $beta$ ），请求内容的概率由Zipf 分布决定，与i那次i号内容被选中的概率为 $1 / rho i^{alpha}$ ，其中 $rho = sum_{i=1}^{i} 1 / i^{alpha}$ ， $alpha$ 为Zipf斜率（0~1）。

在本文系统模型中通过，内容缓存定期存储来自服务器的内容。车辆的情求内容i 是否在缓存中可视为一个随机变量 $xi _i$ ，i号内容的缓存状态转移矩阵为：（ $delta$ 表示缓存状态的转移概率）

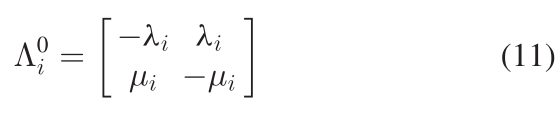

对于缓存容量，考虑容量有限和无限两种情况：缓存容量无限时，仅当存储时间超过到期时间时删除。i号内容的寿命服从 $1/mu$ 的指数分布，此时缓存状态的转移概率矩阵为（由文献[29]的马尔可夫流矩阵获得）：

缓存容量有限时，转移概率矩阵为：

深度强化学习

以下是对RL的概述，略了。

强化学习

深度Q-Learning

其他DRL组件

问题建模

模型中有K个基站、M个MEC服务器和C个内容缓存，由MVNO（移动虚拟网络运营商）管理。MEC服务器的计算额能力和缓存状态动态变化。

MVNO从基站、MEC和内容缓存收集状态，然后将构造好的状态发给agent并获取优化策略的反馈，此反馈是对某辆车的资源分配方案。得到动作后，MVNO通知车辆可以访问哪个VN（虚拟网络）。

Q网络中， $theta$ 是网络的实时参数， $theta^,$ 是参数的copy。

系统状态

$upsilon_{u_{s}}^{k}(t)$	$u_s$ 号车在时点t连接k号基站
$gamma_{u_{s}}^{k}$	$u_s$ 号车在时点t连接k号基站（随机变量）
$f^m_{u_s}(t)$	$u_s$ 号车在时点t连接m号MEC
$f^m_{u_s}$	$u_s$ 号车在时点t连接m号MEC（随机变量）
$xi_{u_{s}}^{c}(t)$	$u_s$ 号车在时点t连接c号缓存
$xi_{c}$	$u_s$ 号车在时点t连接c号缓存（随机变量）BOOLEN

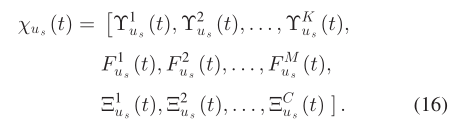

状态空间为

系统动作

agent决定车辆与BS的连接、是否将内容存缓存在BS中，是否将计算任务卸载到MEC。

动作为：

其中 $a_{u_{s}}^{mathrm{comm}}(t), a_{u_{s}}^{mathrm{comp}}(t), a_{u_{s}} ^ { cache }(t)$ 分别定义如下：

行向量 $a_{u_{s}}^{mathrm{comm}}(t)=left[a_{u_{s}, 1}^{mathrm{comm}}(t), a_{u_{s}, 2}^{mathrm{comm}}(t), ldotsright.]$ ，表示k号基站在t与us号车建立通信连接。
同上，表示us号车在t将计算卸载到m号MEC。
同上，表示us号车在t将内容缓存到c号缓存。

奖励函数

将MVNO的综合收益作为reward，MVNO从InPs获得频谱和回程带块分配给虚拟SP。MVNO租借频谱时需要支付费用： $delta_k$ 表示为k号BS申请的每Hz的花费。计算资源：来自m号MEC的每Joule的成本为 $eta _m$ ；缓存资源：来自c号缓存的每单元空间的成本为： $xi _c$ 。

MVNO向接入VN的车收费： $tau_{u_s}$ 每 bps。车在k号BS计算的费用为theta_{u_s}每bps，回程传输的成本为k_{u_s}每bps。

系统奖励是MVNO的收益，其是接入无线链路的接受信噪比、计算能力、缓存状态的函数。对us号车的奖励为：

累积回报记作

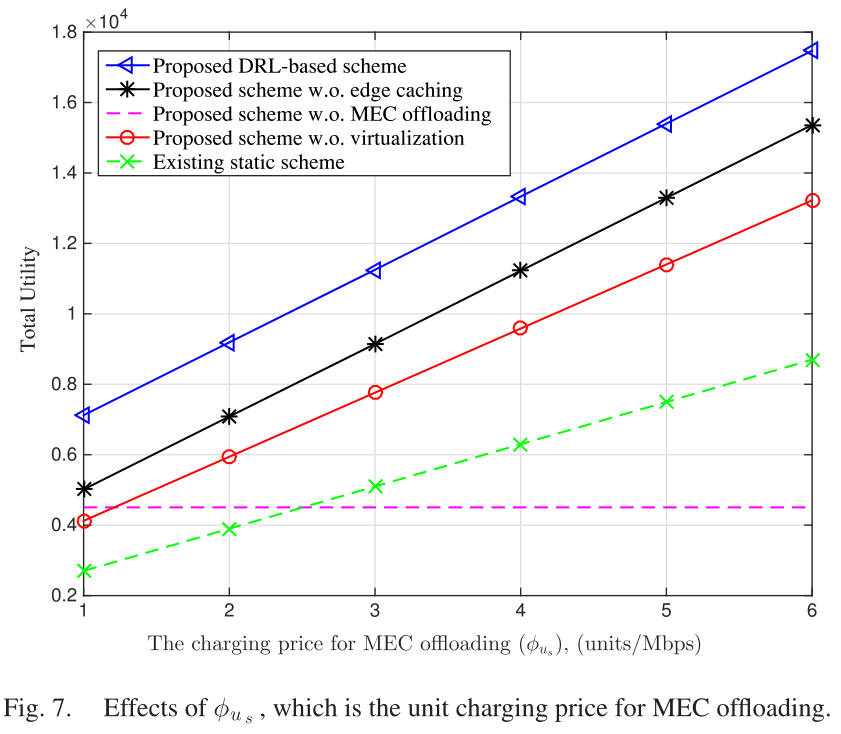

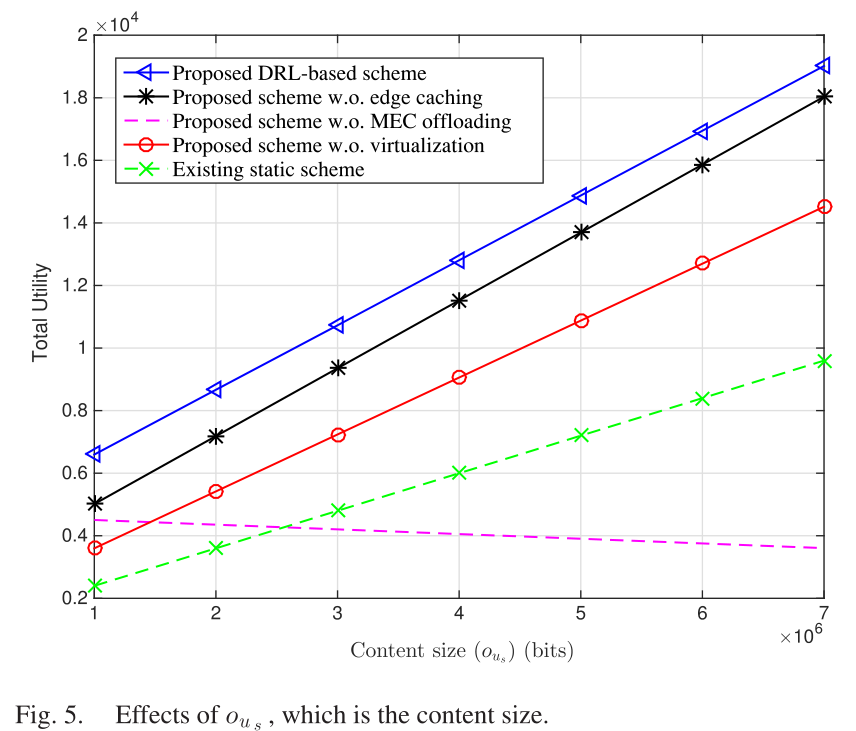

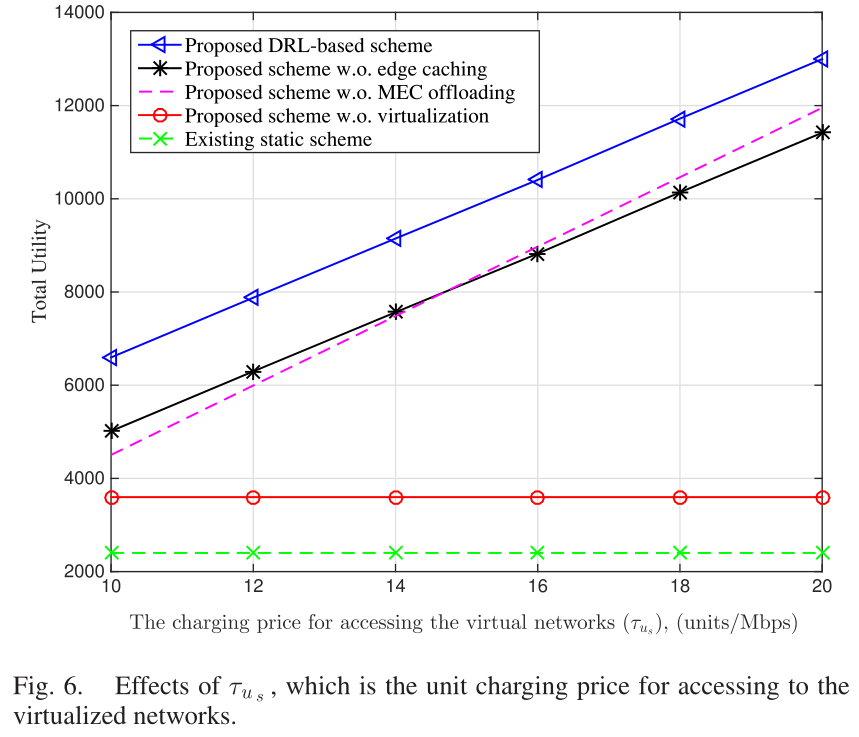

仿真结果与讨论

仿真设置

TF0.12.1 with python2.7 on Ubantu 14.04LTS.

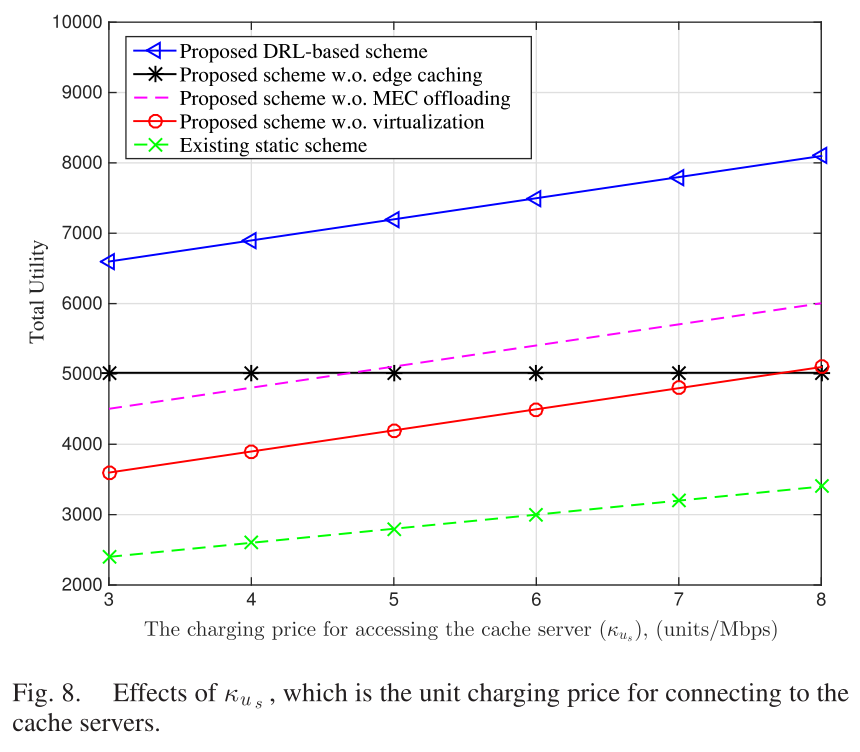

设置四个对照组：

静态资源分配，联合优化通信、计算和缓存
不使用虚拟化的本文算法：车只能连接一个SP、MEC、缓存
不使用MEC卸载的本文算法：车只能本地执行计算任务
不使用边缘缓存的本文算法：车只能从远端服务器下载内容

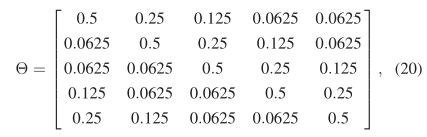

所有BS和车随机分布在MBS覆盖范围内，本文假设存在5个SP，5个BS，5个MEC服务器，车与BS之间的无线信道遵循马尔菲弗模型。假设信道状态有好有坏：频谱效率v_{u_s,k} = 1（坏），3（好）。状态转移时0.7维持在原状态。存在一个视频数据，缓存状态服从马尔可夫模型，将维持同一状态的概率设为0.6。MEC服务器计算状态服从马尔可夫模型，假设MEC服务器的计算状态为：非常低、低、中、高、非常高，其转移矩阵如下：
