基于遗传算法的simulink/PID参数整定(s函数）

83 阅读 0 评论 55 点赞

我是靠谱客的博主沉默魔镜，最近开发中收集的这篇文章主要介绍基于遗传算法的simulink/PID参数整定(s函数），觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

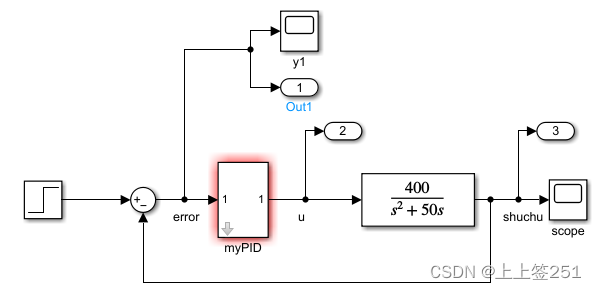

仿真图：

仿真主程序：

%遗传算法优化simulink仿真模型中的参数Kp Ki Kd
clear all;
close all;
Size=30;%种群中个体数，对应要优化的参数现有Size组（在后面会随机生成）
CodeL=3;%每个个体由codeL个元素，对应要优化的参数个数，对应要优化的参数Kp Ki Kd有3个

MinX(1)=zeros(1);
MaxX(1)=20.0*ones(1);
MinX(2)=zeros(1);
MaxX(2)=1.0*ones(1);
MinX(3)=zeros(1);
MaxX(3)=1.0*ones(1);%确定各优化参数的取值范围

E(:,1)=MinX(1)+(MaxX(1)-MinX(1))*rand(Size,1);
E(:,2)=MinX(2)+(MaxX(2)-MinX(2))*rand(Size,1);
E(:,3)=MinX(3)+(MaxX(3)-MinX(3))*rand(Size,1);%8-17代码就是在参数指定范围随机生成size组要优化的控制参数，产生种群E，后续的选择、复制、变异都是对该初始种群E进行处理

G=50;%迭代次数（次数少达不到最优值，次数多时间长）
BsJ=0;%目标函数值初始化为0

%*************** 开始运行***************
for kg=1:1:G
time(kg)=kg;%此处time为种群迭代次数

%****** Step 1 : 计算第kg代种群最小目标函数值 BestJ（kg） ******
for i=1:1:Size
x=E(i,:);

BsJ=GA_PID_Simulink_fitness(x,BsJ);%调用目标函数，输入种群E中的第一个个体x，该个体就是一组参数组成的向量；返回目标函数值BsJ。

BsJi(i)=BsJ;%将每一个个体（控制参数）在simulink中仿真，都会得到一个目标函数值，执行完for循环，所有控制参数依次带入simulink中仿真，得到的所有目标函数值存放在BsJi向量中。

end

[OderJi,IndexJi]=sort(BsJi); %将所有目标函数值从小到大排序，OderJi返回的是BsJi向量经过排序后的结果向量，IndexJi返回的是OderJi结果向量元素在BsJi中的下标（位置）
BestJ(kg)=OderJi(1);%找到目标函数值最小值
BJ=BestJ(kg);%将目标函数值最小值保存
Ji=BsJi+1e-10; %因为优化的目的是目标函数值越小越好，那么就会有0结果，适应度fi是目标函数值的导数，所以加上1e-10是为了防止分母为零报错。

fi=1./Ji;%求适应度

[Oderfi,Indexfi]=sort(fi); %将所有适应度值从小到大排序
Bestfi=Oderfi(Size); %找到适应度最大值
BestS=E(Indexfi(Size),:); %适应度最大对应的目标函数最小对应的参数（个体）是整个种群中最优的参数（个体），找到适应度最大值对应个体在种群中的位置（第Indexfi(Size)个），即可找出适应度最大值对应最优参数，并保存给 BestS变量

bfi(kg)=Bestfi;%保存第kg代种群的适应度最大值

kg %第kg代
BestS %第kg代群体中最优个体，也就是满足目标函数最小，对应的个体，个体就是三个参数（kp,ki,kd）组成的行向量
BJ %第kg代群体对应的目标函数最小值
%****** Step 2 : 选择和复制计算******
%都是固定套路不必研究，但种群E变量名要与之前的代码一致
fi_sum=sum(fi);
fi_Size=(Oderfi/fi_sum)*Size;

fi_S=floor(fi_Size); % Selecting Bigger fi value
r=Size-sum(fi_S);

Rest=fi_Size-fi_S;
[RestValue,Index]=sort(Rest);

for i=Size:-1:Size-r+1
fi_S(Index(i))=fi_S(Index(i))+1; % Adding rest to equal Size
end

k=1;
for i=Size:-1:1 % Select the Sizeth and Reproduce firstly
for j=1:1:fi_S(i)
TempE(k,:)=E(Indexfi(i),:); % 通过上述选择复制产生新的个体，进而形成新的种群
k=k+1; % k is used to reproduce
end
end

%************ Step 3 : 交叉计算 ************
%都是固定套路不必研究，但种群E变量名要与之前的代码一致
Pc=0.90;%交叉概率
for i=1:2:(Size-1)
temp=rand;
if Pc>temp %Crossover Condition
alfa=rand;
TempE(i,:)=alfa*E(i+1,:)+(1-alfa)*E(i,:);
TempE(i+1,:)=alfa*E(i,:)+(1-alfa)*E(i+1,:);
end
end
TempE(Size,:)=BestS;
E=TempE;%通过上述交叉产生新的个体，进而形成新的种群

%************ Step 4: 变异计算 **************
Pm=0.10-[1:1:Size]*(0.01)/Size; %（变异概率计算，每个个体变异概率不一样）Bigger fi,smaller Pm
Pm_rand=rand(Size,CodeL);
Mean=(MaxX + MinX)/2;
Dif=(MaxX-MinX);

for i=1:1:Size
for j=1:1:CodeL
if Pm(i)>Pm_rand(i,j) %Mutation Condition
TempE(i,j)=Mean(j)+Dif(j)*(rand-0.5);
end
end
end
%Guarantee TempE(Size,:) belong to the best individual
TempE(Size,:)=BestS;
E=TempE;%%通过上述变异产生新的个体，进而形成新的种群
end
%23-105代码实现G次迭代，迭代过程为计算当前种群最小目标函数，最大适应度，并找出对应的最优参数个体，然后对整个当前种群做选择、复制、交叉、变异，产生新的更好地种群，然后进行下一步迭代。
BestS %迭代完成后的种群里面的最优个体，也就是经过遗传寻优得到的最优参数向量
Bestfi %以经过迭代产生的最优参数，运行simulink模型，计算目标函数，再计算适应度，得到的最大适应度值
fi %以经过迭代后的种群所有个体（包括最优个体）运行simulink模型，计算目标函数，再计算适应度，得到所有适应度值
x %经过迭代后种群的最后一个个体（不一定是最优个体）
Best_J=BestJ(G)%以第G代群体中个体，运行simulink模型，计算目标函数，其中的目标函数最小值

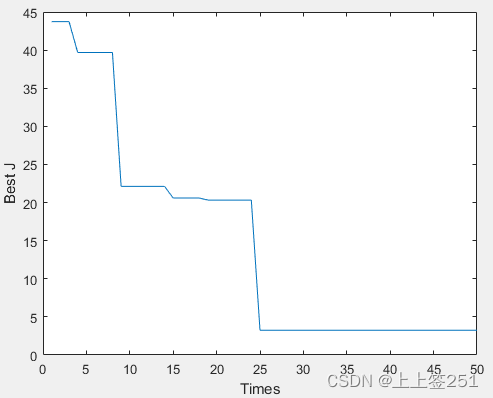

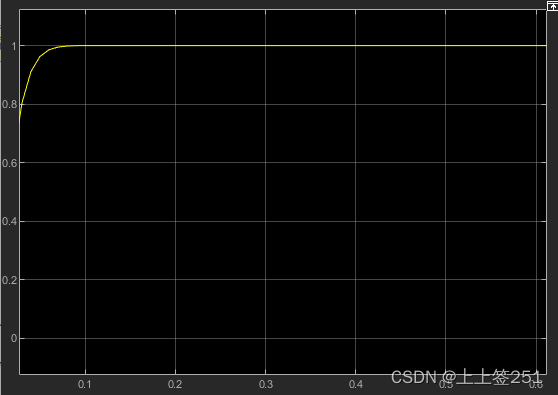

figure(1);
plot(time,BestJ);%注意此处的time不是时间，而是迭代次数，所以此处作图以迭代次数为横坐标，迭代次数对应群体的最小目标函数值为纵坐标
xlabel('Times');ylabel('Best J');
