关于常用触发器及其应用的部分实验

一、触发器原理
触发器是一个具有记忆功能的二进制信息存储器件，是构成多种时序电路的最基本逻辑单元。触发器具有两个稳定状态，即"0"和"1"，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。

二、触发器的相互转换
在集成触发器的产品中，每一种触发器都有自己固定的逻辑功能。但可以利用转换的方法获得具有其他功能的触发器。例如将JK触发器转换成D触发器、T触发器、Tˊ触发器

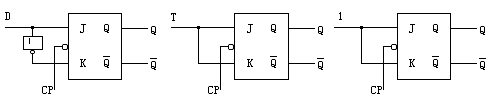

（a） J-K转换成D (b) J-K转换成T （c） J-K转换成Tˊ

三、列出触发器相互转换的表达式及实验步骤。

（1）.触发器相互转换的表达式

<1>.JK触发器–>D触发器
D触发器和JK触发器的特性方程分别为：
D：Qn+1=D=DQn+DQn
JK：Qn+1=JQn+KQn
比较两特性方程可见，只需令J=D，K=D非

<2>.D触发器–>JK触发器D：
Qn+1=D

JK：Qn+1=JQn+KQn
D=JQn+KQn=JQnKQn

<3>.D触发器–>T触发

D触发器和T触发器的特性方程分别为：

D：Qn+1=D
T：Qn+1=TQn+TQn
D=TQn+TQn=TQnTQn

<4>.JK触发器->
T触发T触发器和JK触发器的特性方程分别为：
T：Qn+1=TQn+TQn
JK：Qn+1=JQn+KQn
比较两特性方程可见，只需令J=K=T

（2）实验步骤：

<1>.写出已有触发器和待求触发器的特性方程；
<2>.变换待求的触发器的特性方程，使之与已有的触发器的特性方程一致。
<3>.比较已有和待求的触发器的特性方程，根据两个方程相等的原则求出转换逻辑；
<4>.根据转换逻辑画出逻辑电路。

四、总结RS触发器、D触发器和J-K触发器的特点。

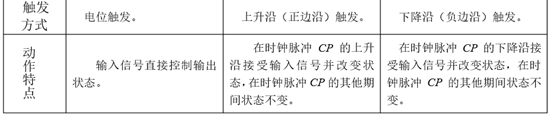

分别为RS触发器、D触发器和J-K触发器的特点

思考：在R-S触发器中，对触发器脉冲的宽度有何要求？

时钟控制R-S触发器解决了触发器状态变化的定时问题，但由于时钟信号具有一定的宽度，在时钟信号作用期间，如果输入信号发生变化，触发器会跟着变化，从而在一次时钟信号作用期间，可能引起触发器的多次空翻，这种现象称为“空翻”。“空翻”将造成触发器的状态不确定，使系统工作紊乱，这是不允许的。因此，应该避免这种情况的发生。解决“空翻”问题的根本途径就是改进触发器的电路结构。
