一、脉冲触发的触发器

1. 主从SR触发器

①电路结构和工作原理

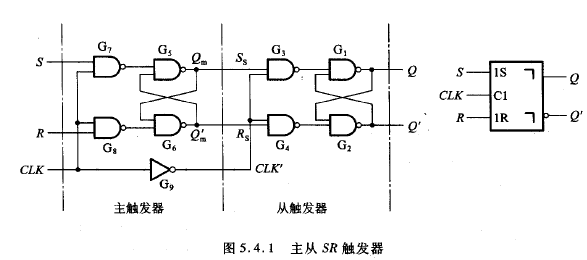

脉冲触发器的典型结构如下所示，是由两个同样的电平触发的SR触发器组成的。G1~G4组成的称为从触发器，G5-G8组成的称为主触发器，所以这个电路一般也被称为主从SR触发器。

• CLK=1时，G7和G8被打开，G3和G4被封锁，主触发器根据SR的状态翻转，从触发器保持原来状态不变。
• CLK从1变为0时，G7和G8被封锁，此后，无论S、R的状态如何改变，在CLK=1的全部时间里，主触发器的状态不在改变。与此同时，G3和G4被打开，从触发器按照与主触发器相同的状态进行翻转。

②特性表

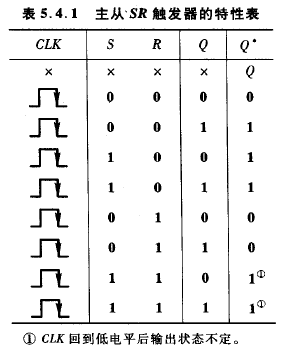

下面是主从SR触发器的特性表。

2. 主从JK触发器

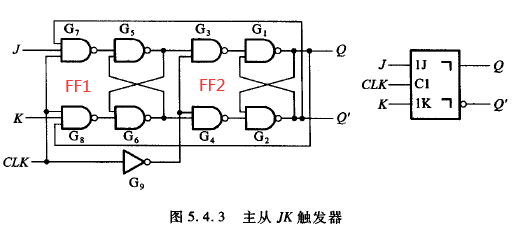

①电路结构和工作原理

• J=1，K=0，若CLK=1时FF1置成1（原来是0置成1，原来是1保持1），等CLK=0时，FF2随之置1，即Q*=1；
• J=0，K=1，CLK=1时FF1置成0，等CLK=0时，FF2也被置成0，即Q*=0；
• J=K=0，G7和G8被锁住了，状态不变，Q*=Q；
• J=K=1，考虑两种，Q=0时，G8被锁住，CLK=1时，FF1被置1，等CLK=0时，FF2也被置1，即Q*=1；Q=1时，G7被$Q^{\prime }$的低电平锁住，CLK=1时，FF1被置0，等CLK=0时，FF2也被置0，即Q*=0；可得到，J=K=1，Q*=$Q^{\prime }$,CLK下降沿到达，触发器次态与初态相反。

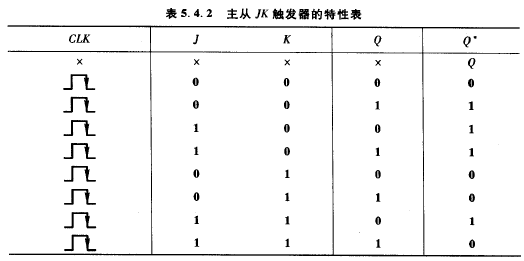

②脉冲触发的动作特点

• CLK=1时，主触发器按S、R翻转，从保持。
• CLK下降沿到达时，主触发器保持，从按照主触发器的状态翻转。
• 主从SR触发器还是遵守SR=0的约束条件，JK无约束条件。

二、按逻辑功能分

1. SR触发器

特性方程： $$Q^{\ast }=S+R^{\prime }Q，约束SR=0$$

状态转换图：

2. JK触发器

特性方程： $$Q^{\ast }=J{Q}^{\prime }+K^{\prime }Q$$

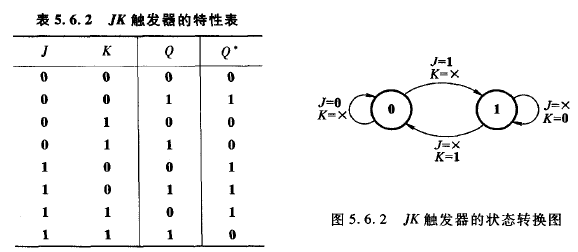

特性表及状态转换图

3. T触发器

特性方程： $$Q^{\ast }=T{Q}^{\prime }+T^{\prime }Q$$

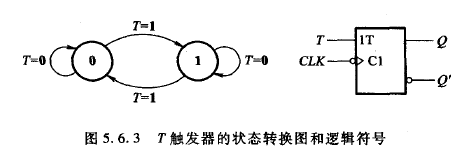

状态转换图及逻辑符号：

4. D触发器

特性方程： $$Q^{\ast }=D$$

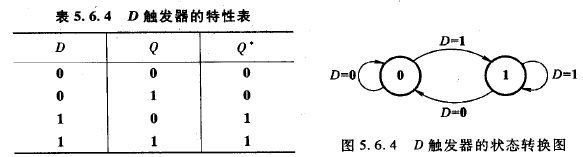

特性表及状态转换图：

永远相信美好的事情即将发生！作者记得诚，写于安徽合肥，时间2020-01-22 PM23:10
