使用MATLAB传递函数离散化为Z函数并验证

%%-------传递函数离散化------
num=[2];
den=[1 2.6 2];
sys=tf(num,den);

ts=0.02;
dsys=c2d(sys,ts,'method');
[num1,den1]=tfdata(dsys,'v');

%%-------离散化分子分母转换为C语言程序使用------
%%-------+Y/U=(0.000389z-0.000389)/(z^2-1.9448z+0.9455)--
%%-------分子分母除以z^2=>(0.000389z^-1-0.000389z^-2)/(1-1.9448z^-1+0.9455z^-2)--
%%-------y(2)=1.9448y(1)+0.9455y(0)+0.000389x(1)-0.000389x(0);
global output_forml1;
global output_forml;
output_forml1=0;
output_forml=0;

%%-----阶跃响应验证
y(1)=0;y(2)=0;
x=linspace(1, 1, 400);
for i=3:1:400
    y(i-2)=output_forml1;
    y(i-1)=output_forml;
    y(i)=-den1(2)*y(i-1)-den1(3)*y(i-2)+num1(2)*x(i-1)+num1(3)*x(i-2);
    output_forml=y(i);
    output_forml1=y(i-1);

end
plot(y)

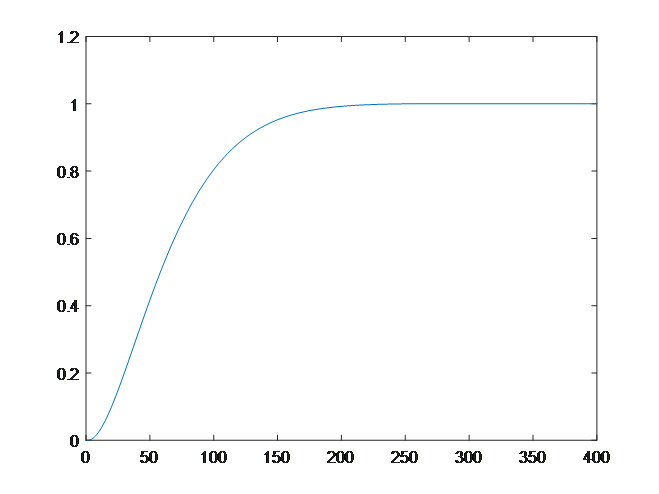

plot（y）如下：

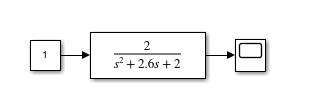

传递函数下的曲线：
