解决MATLAB绘图延迟问题的一种方法

1. 问题描述

   在GUI中接收串口数据，并绘制实时的曲线；

   但是发送数据变化后，刚开始能在曲线上体现出来，几秒钟过去就出现卡顿延迟；越往后越卡。

   关键词：
   MATLAB、GUI、画图、实时曲线、延迟、解决方法

2. 问题分析和方法尝试

   开始曲线变化流畅，越往后延迟越大，说明往后MATLAB储存数据太多导致的；

   尝试每次画少一些点，是否可以解决问题；
   结果开始显示时好一点，但是还会很快的卡顿和增大延迟。

   网上有人建议改：主页→预设→常规→Java堆内存，调大一些；
   感觉结果没有变化。

   是不是电脑性能不好？
   应该不是，毕竟是台式机，平时用起来很顺手，画个简单的图应该没问题。

3. 网上查找结果

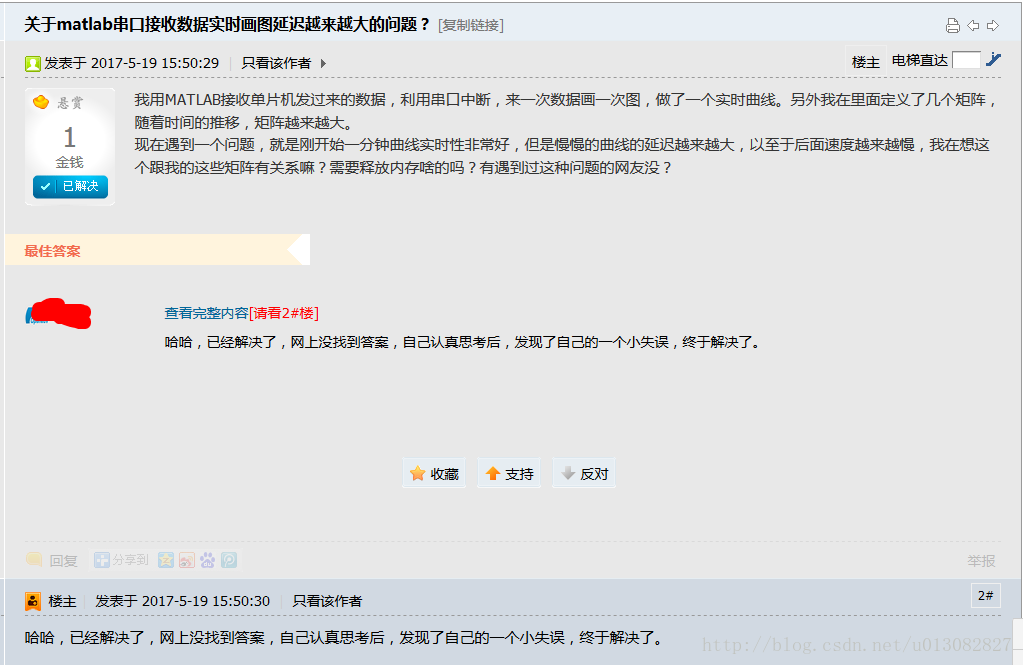

   网上有不少人遇到相同的问题，比如这个：

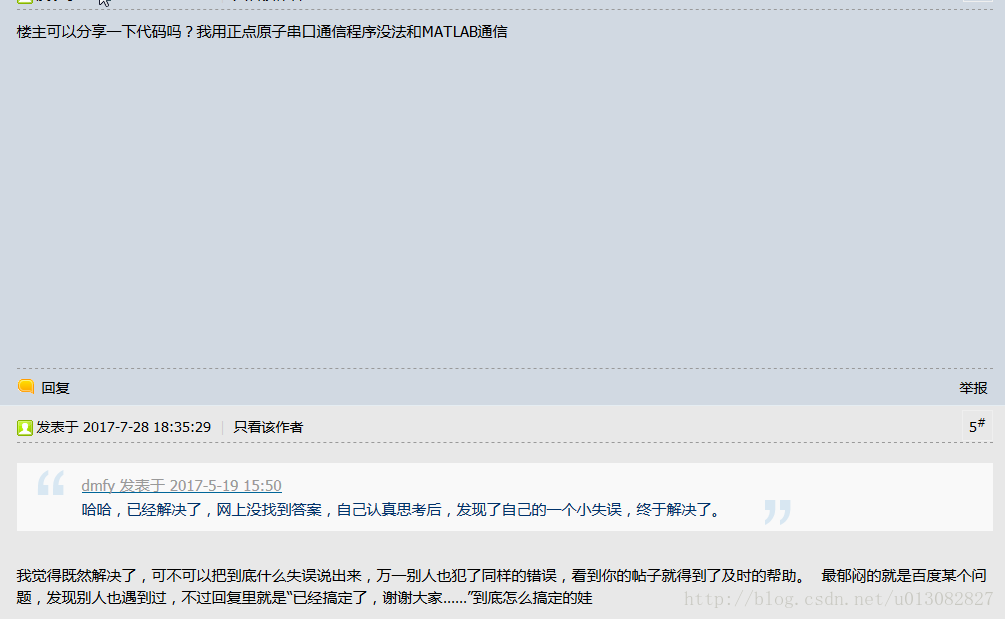

   但是这个哥们很有意思，不知道发现了什么失误，也不说原因和结果，直接说问题解决了，就再也看不到身影……


   留下了一群懵逼的表情……

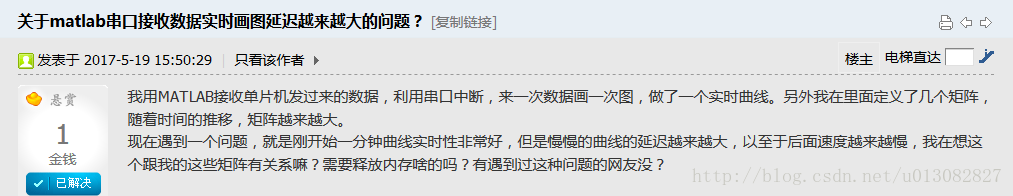

   继续找到了这个，问题描述一样：

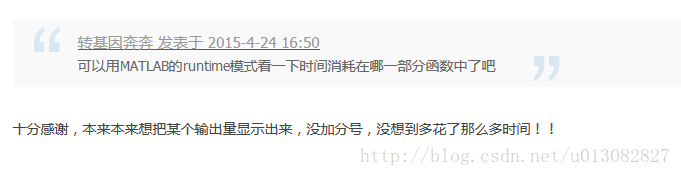

   说是没加分号：


   分析一下:

   不愿说原因的那哥们说是失误，这里发现说是分号忘了加，很有可能说的是同一个原因！
   我赶紧检查了一下自己的分号有没有少，结果发现没有问题……

   我猜想可能某种情况下，延迟是由分号导致的，我没见过，我这里也不是分号的问题……
   同样，下面说的方法也可能只适用于某种特定的情况，希望能至少给一小部分人帮助。

4. 发现解决方法

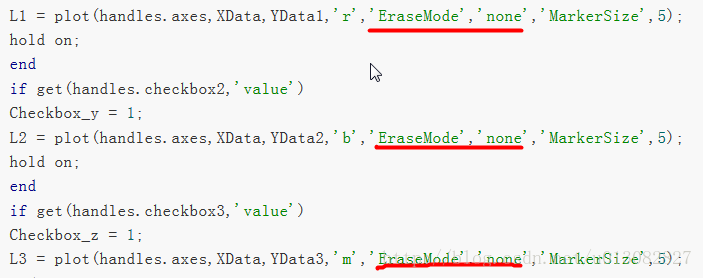

   再后来反复见到一个经典的例程，最后一次浏览时，在这个例程中注意到这句话：


   参考： 用matlab实时读取串口数据并动态显示曲线 -luckpl

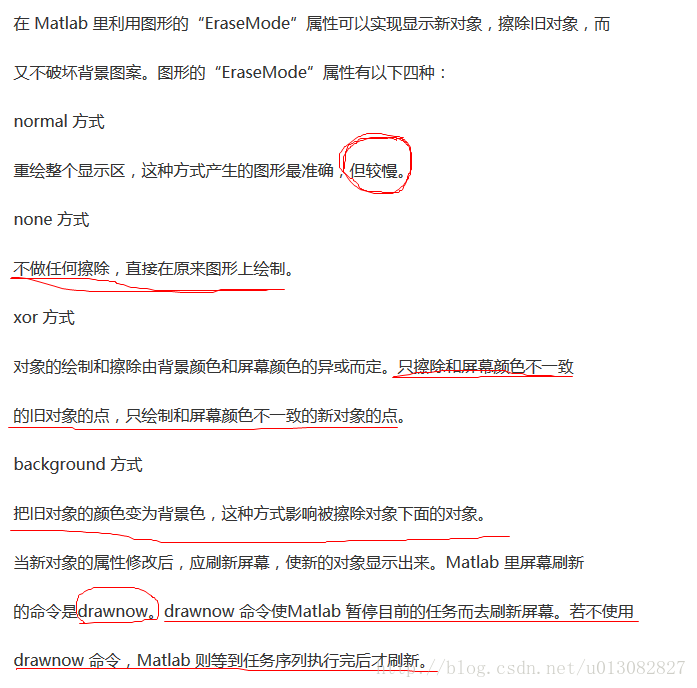

   EraseMode是什么？

   当然我不会直接复制MATLAB help里面的，虽然一大堆英文看起来很有逼格……
   按照个人目前的不入流水平，觉得很多MATLAB问题中文网页都能解决差不多了。



   normal方式很容易理解，重新绘图，但较慢！默认是normal方式。

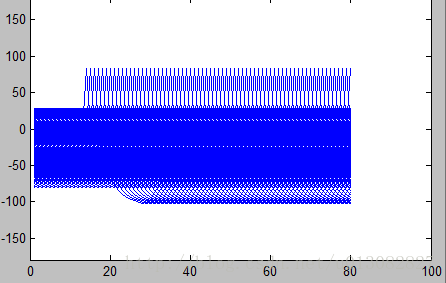

   none方式不做任何擦除，在原来图形上绘制，会出现覆盖和重叠的效果：


   根据上面xor方式的描述，这种方法既可以绘制新画出来的曲线，也不会全部刷新导致延迟严重，这样的话就保证了实时性。


   background 方式把旧对象的颜色变为背景色，这个好理解，但是下面这句：这种方式影响被擦除对象下面的对象？不太懂。

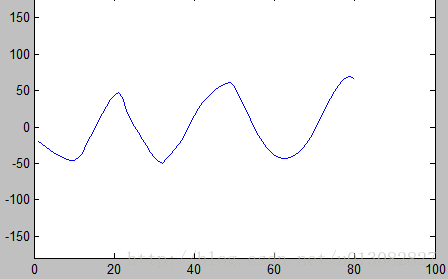

   我试了一下background模式，和xor模式显示上没有区别，可能是，只要不全部重新刷新，就能满足实时性要求。

   根据我不求甚解的性格，我才不关心background到底有什么用呢……

5. 结语
   中秋节快乐！
