Simulink仿真---PMSM滞环电流控制仿真模型学习

57 阅读 0 评论 38 点赞

我是靠谱客的博主搞怪夕阳，最近开发中收集的这篇文章主要介绍Simulink仿真---PMSM滞环电流控制仿真模型学习，觉得挺不错的，现在分享给大家，希望可以做个参考。

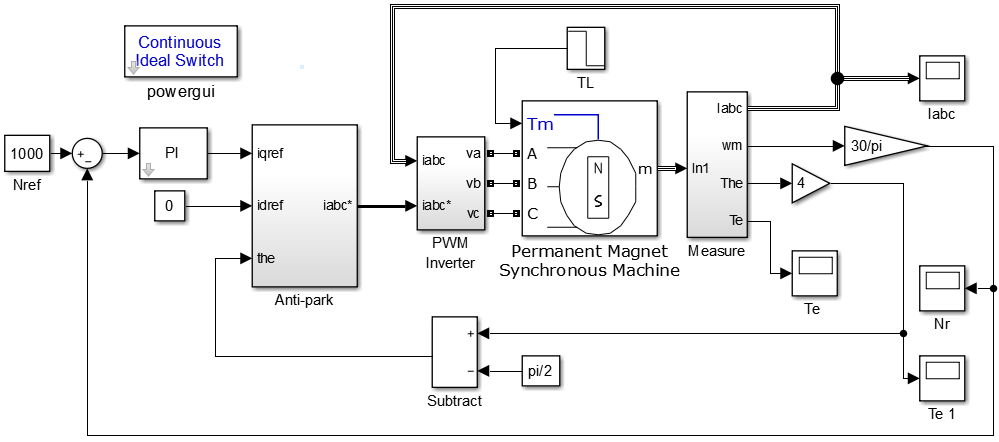

学习《现代永磁同步电机控制原理及MATLAB仿真》袁雷编著书中的PMSM滞环电流控制仿真模型：

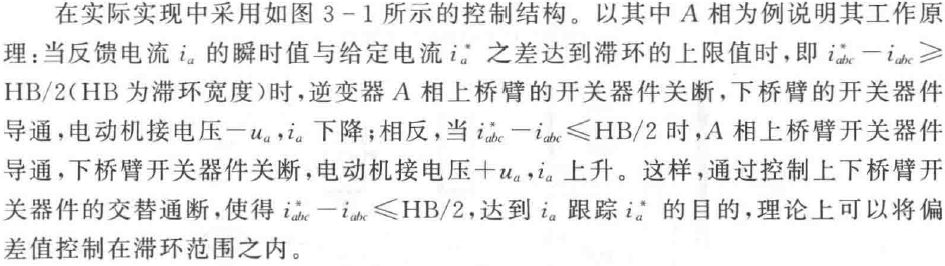

控制方法：

1、PI子系统模块

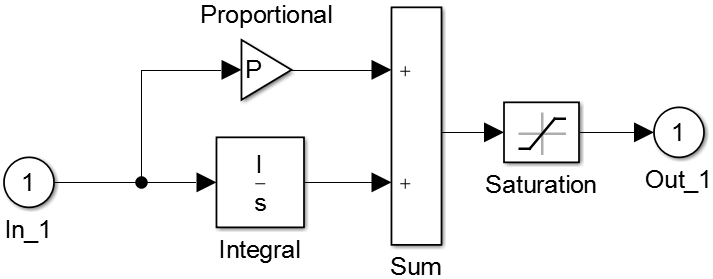

内部模块图：

其中的KP、KI、输出结果的上下限幅都被封装成参数了：

2、反Park变换模块，直接包含反Park变换、反Clark变换，得到三相的参考电流值。

3、电机的实际电流采样值和参考电流值输入PWM Inverter模块。

compar模块内容：

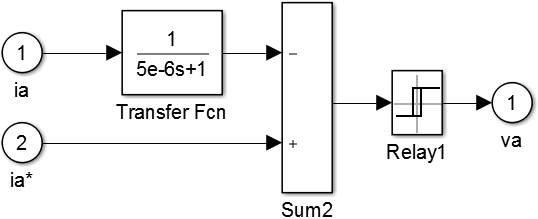

输入电流采样值和参考值，让它们相减，然后把结果输入滞环模块。滞环模块配置如下：

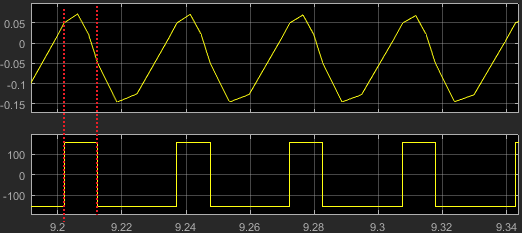

当结果大于0.05，输出155。当结果小于-0.05，输出-155。即当电流采样值小于电流参考值，超过下限0.05时，输出155，让相电流上升。当电流采样值比参考值大0.05时，输出-155，让相电流下降。

计算出三相电压的计算值后，用下面的方法转换为可以施加到电机上的相电压：

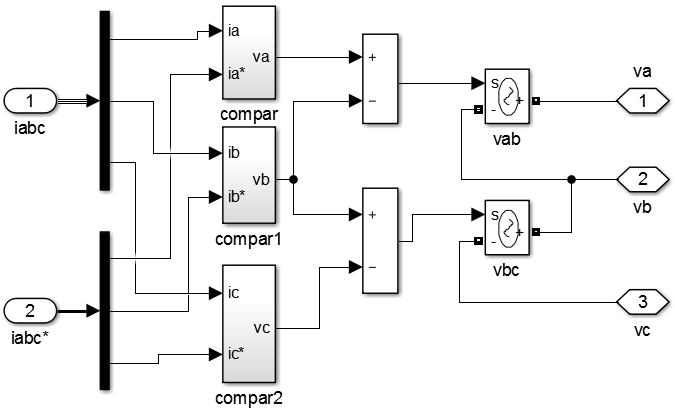

使用受控电压源模块，信号输入端S输入多少值，在输出端的+、-间就有多少压差。比如输入S=10，则输出+、-间就有10V电压。在上面的连接中，受控电压源Vab的信号输入端为a-b，电压输出端为Va-Vb，实现了电压信号到实际电压值的转换。受控电压源Vbc是同样的道理。

4、最后把相电压输出给PMSM模块。
