概述

笔者在微信公众号GiveMe5G定期发布学习文章(更多更及时)，欢迎订阅和分享，文章下方有二维码。

CSI（channel state information）包括CQI，RI，LI，PMI，CRI，SSBRI和L1-RSRP。终端上报CSI给gNB，gNB会根据上报的内容进行调度的调整以及波束管理相关的工作，因此CSI的上报十分重要。CSI的工作原理是，首先gNB给终端配置适当的CSI-RS资源，然后终端对CSI-RS进行测量并计算出所需要的的CSI，最后通过PUCCH/PUSCH上报给gNB。本节主要讨论如何配置CSI的测量上报的配置和触发机制。

CSI测量和上报的配置框架

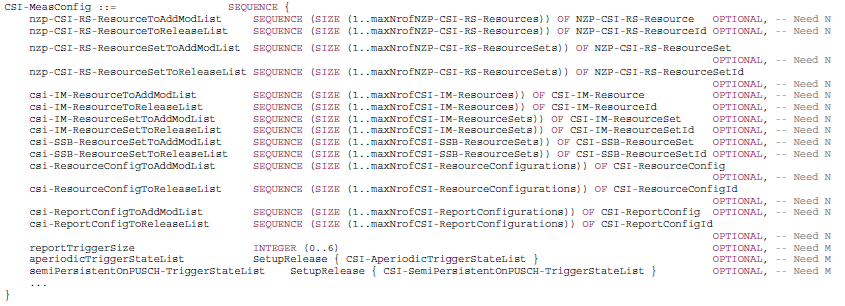

CSI-RS相关的配置都在RRC参数CSI-MeasConfig中定义，见下图（摘自38331）。

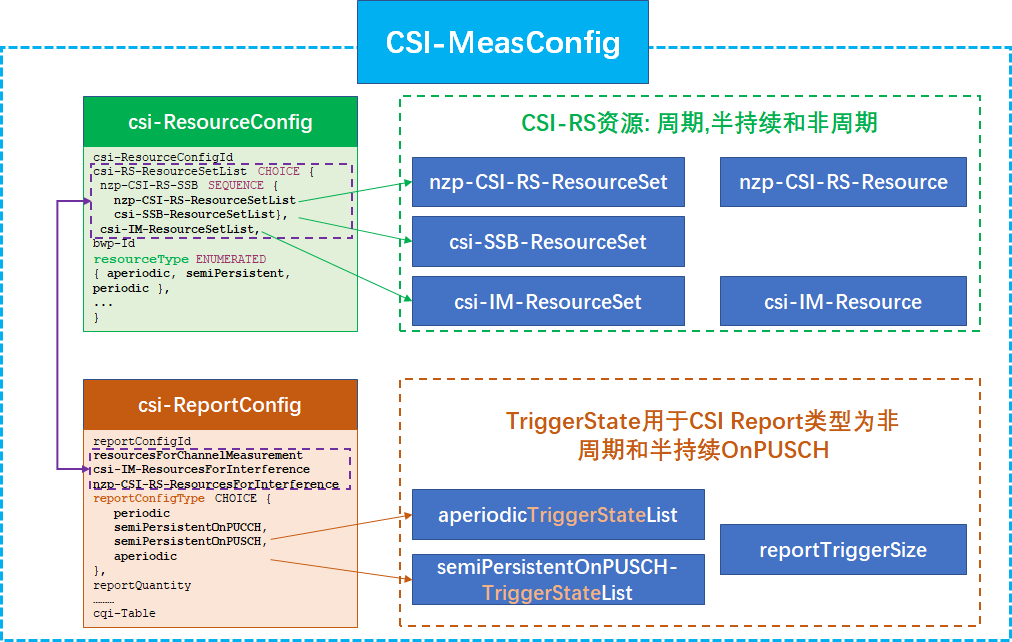

东西有点多，看着没有层次感，我整理的一张图，可以看的更清楚些。

CSI框架基本配置两个东西，一个是用于配置CSI测量的CSI-RS资源，另一个是配置CSI如何上报。如何看CSI-MeasConfig呢？从两个重要的IE着手：

csi-ResourceConfig: 这个IE就是告诉你配置的CSI-RS资源的。一个CSI-ResourceConfig下面会配置ResourceSet，ResourceSet里面包含最基本的CSI-RS Resource。CSI-RS-Resource包括nzp-CSI-RS，SSB和csi-IM三种。而且这些CSI-RS的resource类型可以是周期的，半持续的和非周期的。协议里面特意明确了对于周期和半持续的CSI-RS resource，每个csi-ResourceConfig只能配置1个csi-RS-ResourceSet。

1) For periodic and semi-persistent CSI Resource Settings, the number of CSI-RS Resource Sets configured is limited to S=1.
2) The following are configured via higher layer signaling for one or more CSI Resource Settings for channel and interference measurement:

CSI-IM resource for interference measurement as described in Subclause 5.2.2.4.
NZP CSI-RS resource for interference measurement as described in Subclause 5.2.2.3.1.
NZP CSI-RS resource for channel measurement as described in Subclause 5.2.2.3.1.

csi-ReportConfig: 这个IE是用于配置如何report的。本节重点关注两个信息，
1). resourcesForChannelMeasurementcsi-IM-ResourcesForInterferencenzp-CSI-RS-ResourcesForInterference,这三个参数表示用于Channel Measurement和Interference Measurement的Csi-ResourceConfigId，用得到的Id和csi-ResourceConfig进行关联，即可获取到用于测量的CSI-RS资源
2). reportConfigType：这个IE用于配置CSI report的类型是周期的，非周期的，半持续OnPUCCH还是半持续OnPUSCH的。对于非周期和半持续OnPUSCH还会配置TriggerState和reportTriggerSize，用来配合DCI中的CSI request来使用。

CSI测量和上报的触发机制

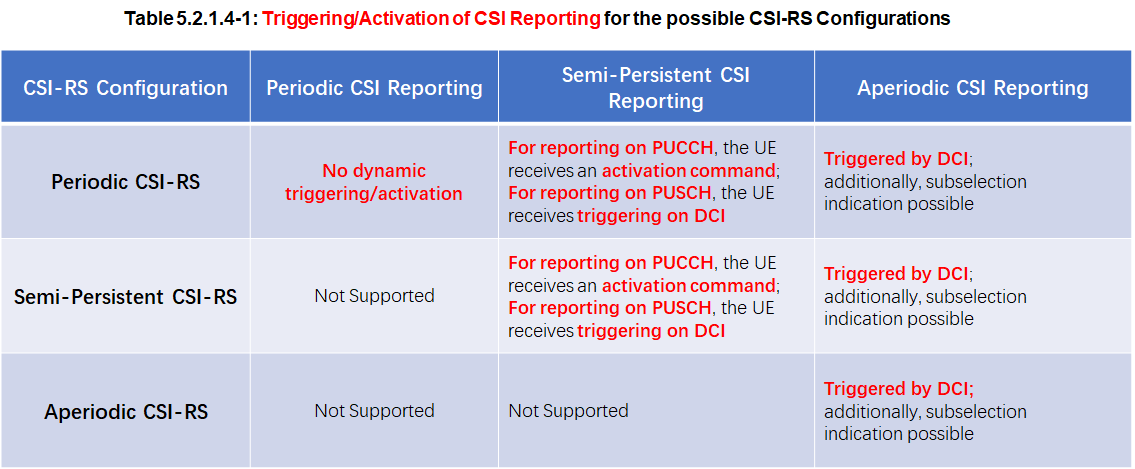

通过上面的配置框架，我们知道CSI-RS的resource和report都各有三种类型，周期，半持续以及非周期。那么resource和report的类型是否可以任意两两组合呢？协议给出了明确的要求：

总结下，合理的组合如下：
1）周期性上报：只能使用周期性CSI-RS
2）半持续性上报On Pucch：可以使用周期性和半持续性CSI-RS
3）办持续性上报On Pusch：可以使用周期性和半持续性CSI-RS
4) 非周期性上报：使用周期性，半持续性和非周期性CSI-RS

很显然，gNB需要先发出来CSI-RS，然后终端才能接收和测量，并上报CSI report，也就是先发再报。这里面涉及两个大的问题，首先就是对于每种类型的CSI-RS，gNB什么时候发？然后测量完CSI-RS，什么时候报？

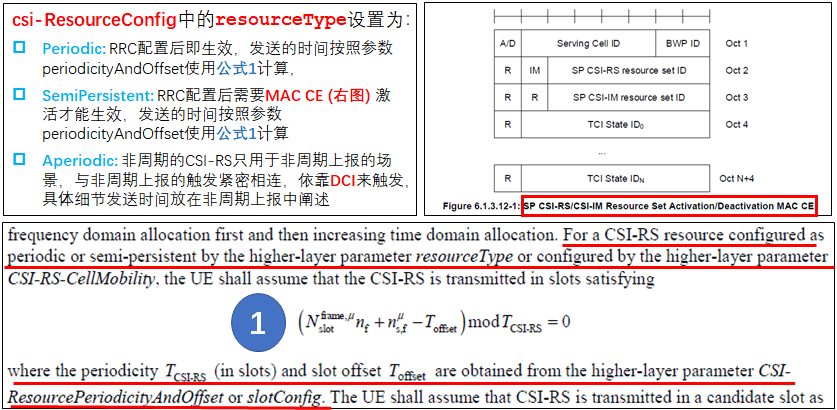

先来看第一个问题，CSI-RS什么时候发送？

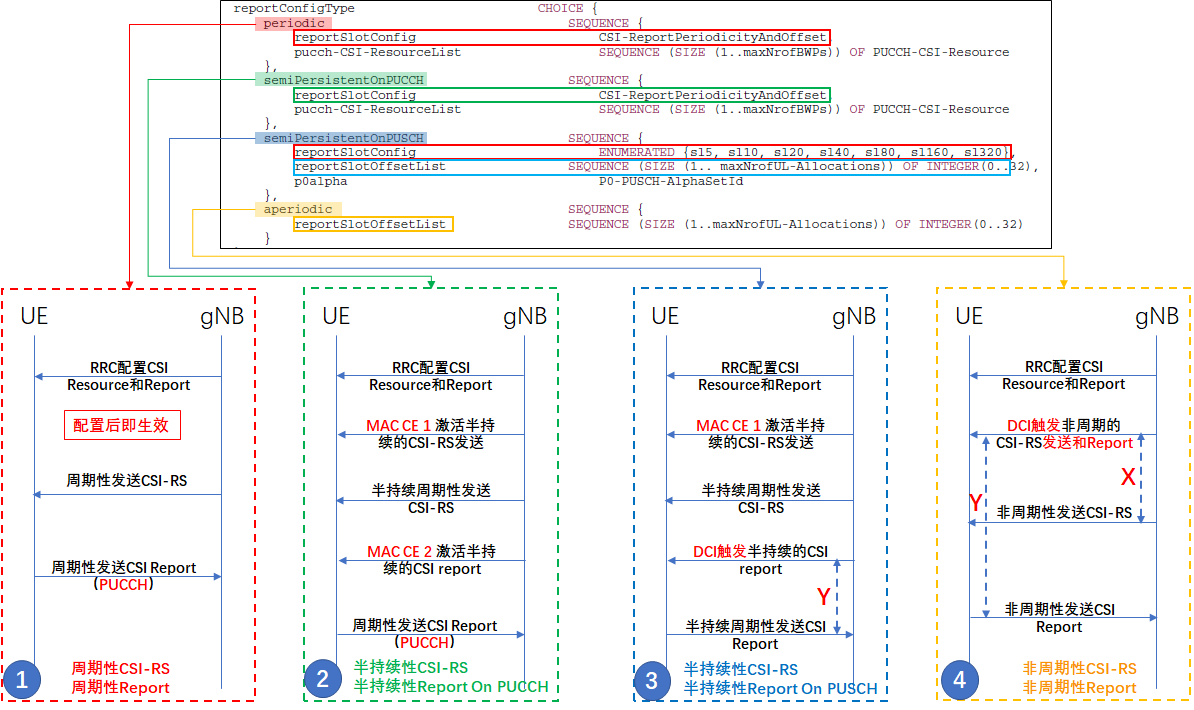

再看第二个问题，CSI report什么时候报？
1）周期性上报：RRC配置好周期性的CSI-RS Resource和Report参数后，就会立即生效，无需MAC-CE/DCI去激活或者触发CSI-RS的发送和CSI的上报，CSI上报的周期和slotOffset按照参数reportSlotConfig配置的执行；
2）半持续性上报On Pucch：假设RRC配置了半持续的CSI-RS发送，首先需要MAC CE1激活CSI-RS的发送，然后再通过MAC CE2激活CSI的report;如果RRC配置的是周期性的CSI-RS，则无需MAC CE1这一步。CSI上报的周期和slotOffset按照参数reportSlotConfig配置的执行；

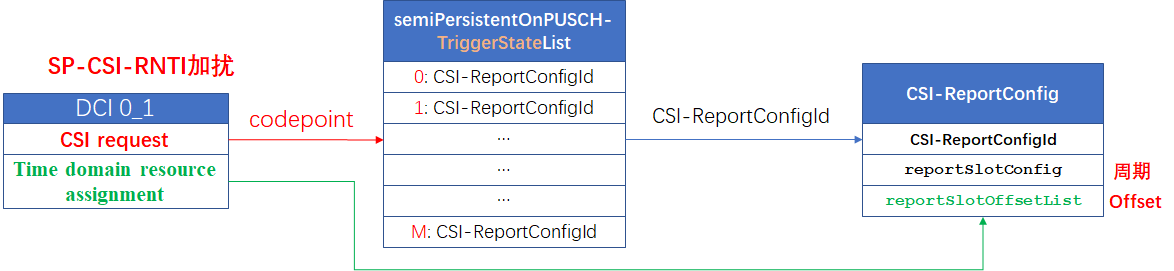

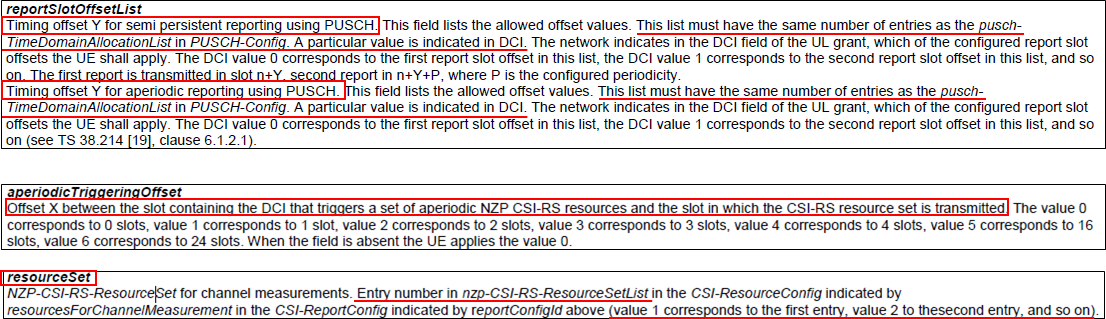

3）半持续性上报On Pusch：假设RRC配置了半持续的CSI-RS发送，首先需要MAC CE1激活CSI-RS的发送，然后再通过DCI触发CSI的report;如果RRC配置的是周期性的CSI-RS，则无需MAC CE1这一步；这里对于DCI多说两句，首先是DCI 0_1，使用SP-CSI-RNTI加扰的，其次DCI中两个field很重要，第一个是CSI request，通过codepoint的设置来关联对应的TriggerState，TriggerState里面会定义关联的CSI-ReportConfig，然后里面可以找到这个report相关的CSI-RS resource Config以及report的周期和OffsetList。其中周期是通过reportSlotConfig直接给出的，OffsetList是通过reportSlotOffsetList参数定义的，这是一个List，还需要通过DCI中的Time domain resource assignment这个field的codepoint取值再去关联List中的值，例如codepoint是0，就取OffsetList中的第一个值，如果是1，就取第二个值，依次类推；假设这个值是Y，也就意味着距离DCI后面第Y个slot发送CSI Report;

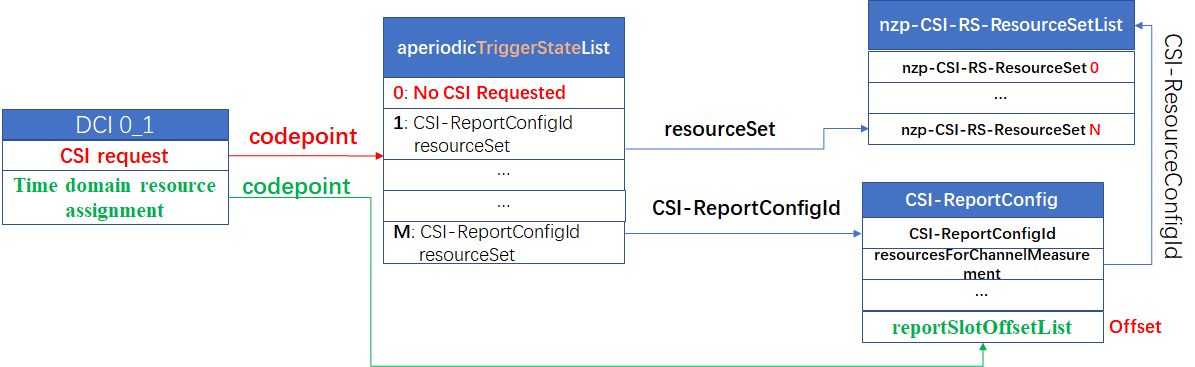

4) 非周期性上报：这里我们来讨论下最复杂的场景，非周期CSI-RS发送+非周期CSI上报。可以说对于此场景，非周期的CSI-RS发送和非周期CSI的上报均由DCI来触发。过程与半持续上报类似，但又更复杂些。1）根据DCI 0_1中的CSI request field的codepoint去关联对应的TriggerState。这里注意一下，与半持续DCI触发不同，CSI request如果为0，代表不要求触发CSI-RS，只有非0，才一位置触发有效。2）关联到state后，可以得到两个重要的参数，第一个是CSI-ReportConfig，然后就可以找到对应的reportSlotOffsetList，因为是一个List，需要DCI中的time domain resource assignment field的codepoint值去确定List中唯一的一个Offset值，拿到了这个Offset值，就知道距离DCI后第几个slot发送CSI report。3）关联到state后，得到的第二个参数是resourceSet，注意这个resourceSet并不能直接去对应CSI-measConfig中的resourceSet ID。在第二步中，通过CSI-ReportConfigId，还可以得到关联的CSI-ResourceConfigId，而CSI-ResourceConfigId关联的是一个resourceSetList，又是List，这时候需要resourceSet的值去确定List中唯一的resource Set。
