3rd Generation Partnership Project;
Technical Specification Group Radio Access Network;
NR; NR and NG-RAN Overall Description;
Stage 2
(Release 15)

38.300 NR; NR and NG-RAN Overall Description

1 范围

本文档提供了NG-RAN的概述和总体描述，并侧重于连接到5GC的NR的无线电接口协议架构（连接到5GC的E-UTRA在36系列中有所涉及）。 无线电接口协议的细节在38系列的配套规范中规定。

2 参考

3 缩略语和定义

4 整体架构和功能分裂

4.1整体架构

NG-RAN节点是：

• gNB，向UE提供NR用户平面和控制平面协议终端; 要么
• ng-eNB，向UE提供E-UTRA用户平面和控制平面协议终端。

gNB和ng-eNB通过Xn接口相互连接。 gNB和ng-eNB也通过NG接口连接到5GC，更具体地通过NG-C接口连接到AMF（接入和移动管理功能），并通过NG-U接口连接到UPF（用户平面功能）。 NG-U接口（参见3GPP TS 23.501 [3]）。
注意：功能划分的体系结构和F1接口在3GPP TS 38.401 [4]中定义。

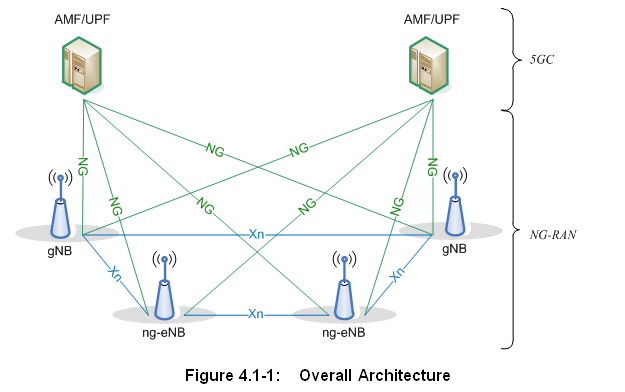

NG-RAN架构如下图4.1-1所示。

4.2 功能分割

gNB和ng-eNB承载以下功能：

• 用于无线电资源管理的功能：无线电承载控制，无线电接纳控制，连接移动性控制，在上行链路和下行链路中向UE的动态资源分配（调度）;
• 数据的IP头压缩，加密和完整性保护;
• 当不能从UE提供的信息确定到AMF的路由时，在UE附着处选择AMF;
• 用户平面数据向UPF的路由;
• 控制平面信息向AMF的路由;
• 连接设置和释放;
• 调度和传输寻呼消息（源自AMF）;
• 调度和传输系统广播信息（源自AMF或O＆M）;
• 移动和调度的测量和测量报告配置;
• 上行链路中的传输级分组标记;
• 会话管理;
• 支持网络切片;
• QoS流量管理和映射到数据无线电承载;
• 支持处于RRC_INACTIVE状态的UE;
• NAS消息的分发功能;
• 无线接入网络共享;
• 双连接;
• NR和E-UTRA之间的紧密互通。

AMF承载以下主要功能（参见3GPP TS 23.501 [3]）：

• NAS信令终止;
• NAS信令安全;
• AS安全控制;
• 用于3GPP接入网络之间的移动性的CN间节点信令;
• 空闲模式UE可达性（包括寻呼重传的控制和执行）;
• 注册区管理;
• 支持系统内和系统间的移动性;
• 访问认证;
• 访问授权，包括检查漫游权;
• 移动管理控制（订阅和政策）;
• 支持网络切片;
• SMF选择。

UPF承载以下主要功能（参见3GPP TS 23.501 [3]）：

• 内/内RAT移动性的锚点（适用时）;
• 与数据网络互连的外部PDU会话点;
• 分组路由和转发;
• 数据包检查和用户平面部分的策略规则实施;
• 交通使用情况报告;
• 上行链路分类器，支持将流量路由到数据网络;
• 分支点以支持多宿主PDU会话;
• 用户平面的QoS处理，例如，包过滤，门控，UL / DL速率执行;
• 上行链路流量验证（SDF到QoS流量映射）;
• 下行链路分组缓冲和下行链路数据通知触发。

会话管理功能（SMF）承载以下主要功能（参见3GPP TS 23.501 [3]）：

• 会话管理;
• UE IP地址分配和管理;
• 选择和控制UP功能;
• 配置UPF的交通转向，将交通路由到正确的目的地;
• 控制政策执行和QoS的一部分;
• 下行链路数据通知。
  这在下图中总结，其中黄色框表示逻辑节点，白框表示主要功能。

4.3网络接口

4.3.1 NG接口
4.3.1.1 NG用户平面

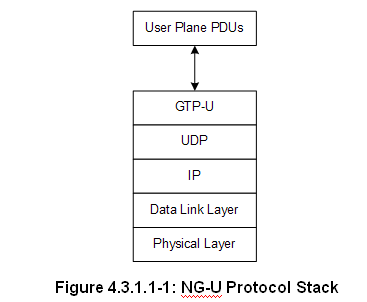

NG用户平面接口（NG-U）在NG-RAN节点和UPF之间定义。 NG接口的用户面协议栈如图4.3.1.1-1所示。传输网络层建立在IP传输上，GTP-U用于UDP / IP之上，以承载NG-RAN节点和UPF之间的用户平面PDU。

NG-U在NG-RAN节点和UPF之间提供无保证的用户平面PDU传送。
NG-U的更多细节可以在3GPP TS 38.410 [16]中找到。

4.3.1.2 NG控制平面

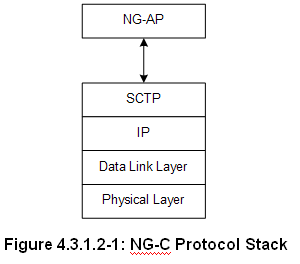

NG控制平面接口（NG-C）在NG-RAN节点和AMF之间定义。 NG接口的控制平面协议栈如图4.3.1.2-1所示。传输网络层建立在IP传输之上。为了可靠地传输信令消息，在IP之上添加SCTP。应用层信令协议称为NGAP（NG应用协议）。 SCTP层提供有保证的应用层消息传递。在传输中，IP层点对点传输用于传递信令PDU。

NG-C提供以下功能：

• NG接口管理;
• UE上下文管理;
• UE移动性管理;
• 传输NAS消息;
• 寻呼;
• PDU会话管理;
• 配置转移;
• 警告信息传输。

NG-C的更多细节可以在3GPP TS 38.410 [16]中找到。

4.3.2 Xn接口
4.3.2.1 Xn用户平面

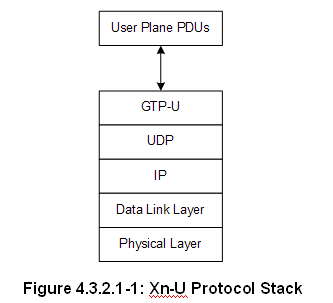

Xn用户平面（Xn-U）接口在两个NG-RAN节点之间定义。 Xn接口上的用户平面协议栈如图4.3.2.1-1所示。传输网络层建立在IP传输上，GTP-U用于UDP / IP之上以承载用户平面PDU。

Xn-U提供无保证的用户平面PDU传输，并支持以下功能：

• 数据转发;
• 流量控制。

Xn-U的更多细节可以在3GPP TS 38.420 [17]中找到。

4.3.2.2 Xn控制平面

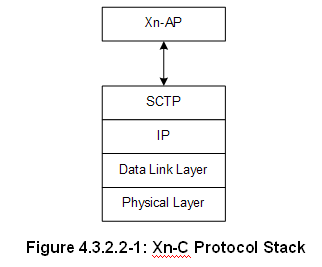

Xn控制平面接口（Xn-C）在两个NG-RAN节点之间定义。 Xn接口的控制平面协议栈如图4.3.2.2-1所示。传输网络层建立在IP之上的SCTP上。应用层信令协议称为XnAP（Xn应用协议）。 SCTP层提供有保证的应用层消息传递。在传输IP层中，点对点传输用于传递信令PDU。

Xn-C接口支持以下功能：

• Xn接口管理;
• UE移动性管理，包括上下文传送和RAN寻呼：
• 双连接。
  Xn-C的更多细节可以在3GPP TS 38.420 [17]中找到。

4.4无线电协议架构

4.4.1用户平面

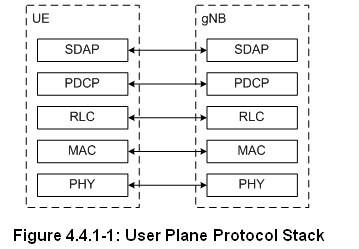

下图显示了用户平面的协议栈，其中SDAP，PDCP，RLC和MAC子层（在网络侧的gNB中终止）执行子条款6中列出的功能。

4.4.2控制平面

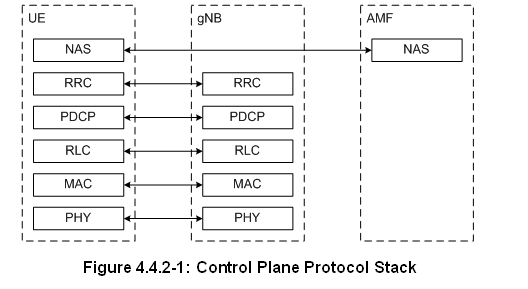

下图显示了控制平面的协议栈，其中：

• PDCP，RLC和MAC子层（在网络侧的gNB中终止）执行子条款6中列出的功能;
• RRC（在网络侧的gNB中终止）执行子条款7中列出的功能;
• NAS控制协议（在网络侧的AMF中终止）执行3GPP TS 23.501 [3]中列出的功能，例如：身份验证，移动性管理，安全控制…


4.5多RAT双连接
NG-RAN支持多RAT双连接（MR-DC）操作，其中RRC_CONNECTED中的UE被配置为利用由两个不同调度器提供的无线电资源，这两个调度器位于通过非理想回程连接的两个不同NG-RAN节点中并且提供E-UTRA（即，如果节点是ng-eNB）或NR接入（即，如果节点是gNB）。 MR-DC操作的更多细节可以在3GPP TS 37.340 [6]中找到。

5 物理层

5.1波形，数字命理和框架结构

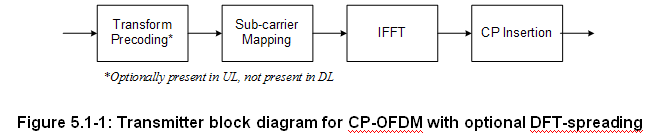

下行链路传输波形是使用循环前缀的传统OFDM。上行链路传输波形是使用循环前缀的常规OFDM，其中变换预编码功能执行可以被禁用或启用的DFT扩展。

数字命理基于指数可扩展的子载波间隔f =2μ×15 kHz，其中μ= {0,1,3,4}用于PSS，SSS和PBCH，μ= {0,1,2,3}用于其他信道。所有子载波间隔均支持正常CP，μ= 2支持扩展CP。 12个连续的子载波形成物理资源块（PRB）。运营商最多支持275个PRB。

UE配置有载波带宽部分，其定义UE在小区的操作带宽内的操作带宽。对于初始接入，并且直到接收到UE在小区中的配置，使用从系统信息检测到的初始带宽部分。 UE可以配置有若干载波带宽部分，其中只有一个可以在给定的分量载波上是活动的。
下行链路和上行链路传输被组织成具有10ms持续时间的帧，由10个1ms子帧组成。每帧被分成两个大小相等的半帧，每个半帧有五个子帧。

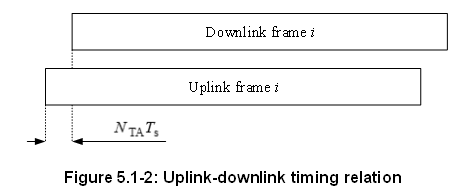

定时提前TA用于相对于下行链路帧定时调整上行链路帧定时

基本传输单元是一个slot。时隙持续时间是具有正常CP的14个符号和具有扩展CP的12个符号，并且作为所使用的子载波间隔的函数在时间上缩放。
FDD和TDD都受支持。

5.2下行

5.2.1下行传输方案
PDSCH支持基于闭环DMRS的空间复用。最多支持8个和12个正交DL DMRS端口，分别支持类型1和类型2 DMRS。对于SU-MIMO，每个UE最多支持8个正交DL DMRS端口，并且MU-MIMO支持每个UE多达4个正交DL DMRS端口。 SU-MIMO码字的数量是1-4层传输的数量，而5-8层传输的数量是2。
使用相同的预编码矩阵发送DMRS和对应的PDSCH，并且UE不需要知道预编码矩阵来解调传输。发射机可以对传输带宽的不同部分使用不同的预编码器矩阵，从而产生频率选择性预编码。 UE还可以假设在表示预编码资源块组（PRG）的一组PRB上使用相同的预编码矩阵。

5.2.2物理下行共享信道的物理层处理
传输信道的下行物理层处理包括以下步骤：

• 传输块CRC附件（3824以上的TBS具有24位CRC，否则为16位CRC）;
• 代码块分段和代码块CRC附件（24位CRC）;
• 信道编码：LDPC编码（基本图＃1或基本图＃2）;
• 物理层混合ARQ处理和速率匹配;
• 位交织;
• 调制：QPSK，16QAM，64QAM和256QAM;
• 层映射和预编码;
• 映射到分配的资源和天线端口。

UE可以假设在其中将PDSCH发送到UE的每个层上存在具有解调参考信号的至少一个符号。 DMRS符号和资源元素映射的数量由更高层配置。
可以在附加符号上发送相位跟踪RS以帮助接收机相位跟踪。
DL-SCH物理层模型在3GPP TS 38.202 [20]中描述。

5.2.3物理下行链路控制信道
UE特定的物理下行链路控制信道（PDCCH）用于调度PDSCH上的DL传输和PUSCH上的UL传输。 PDCCH上的下行链路控制信息（DCI）包括：

• 至少包含调制和编码格式，资源分配以及与DL-SCH相关的混合ARQ信息的下行链路指配;
• 上行链路调度许可至少包含与UL-SCH相关的调制和编码格式，资源分配和混合ARQ信息。

控制信道由控制信道元素的聚合形成，每个控制信道元素由一组资源元素组组成。通过聚合不同数量的控制信道元素来实现控制信道的不同码率。
极化编码用于PDCCH。
承载PDCCH的每个资源元素组携带其自己的DMRS。
QPSK调制用于PDCCH。

5.2.4同步信号和PBCH

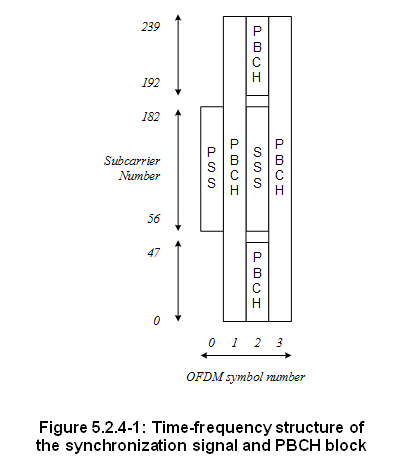

同步信号和PBCH块由主要和次要同步信号（PSS，SSS）组成，每个信号占用1个符号和127个子载波，PBCH跨越3个OFDM符号和240个子载波，但是在一个符号上留下未使用的部分在中间用于SSS如图5.2.4-1所示。可以由网络配置SS / PBCH块的周期性，并且可以通过子载波间隔确定可以发送SS / PBCH块的时间位置。

极化编码用于PBCH。
UE可以假设SS / PBCH块的频带特定子载波间隔，除非网络已经将UE配置为采用不同的子载波间隔。
PBCH符号携带其自己的频率复用DMRS。
QPSK调制用于PBCH。
PBCH物理层模型在3GPP TS 38.202 [20]中描述。

5.2.5物理层程序
5.2.5.1链路适配
具有各种调制方案和信道编码率的链路自适应（AMC：自适应调制和编码）被应用于PDSCH。相同的编码和调制应用于属于在一个TTI内和在MIMO码字内调度给一个用户的相同L2 PDU的所有资源块组。
对于信道状态估计目的，UE可以被配置为测量CSI-RS并基于CSI-RS测量来估计下行链路信道状态。 UE将估计的信道状态反馈给gNB以用于链路自适应。

5.2.5.2功率控制
可以使用下行链路功率控制。

5.2.5.3小区搜索
小区搜索是UE获取与小区的时间和频率同步并检测该小区的小区ID的过程。 NR小区搜索基于主同步信号和辅助同步信号以及PBCH DMRS。

5.2.5.4 HARQ
支持异步增量冗余混合ARQ。 gNB在DCI中动态地或在RRC配置中半静态地向UE提供HARQ-ACK反馈定时。

5.3上行

5.3.1上行传输方案
PUSCH支持两种传输方案：基于码本的传输和基于非码本的传输。
对于基于码本的传输，gNB在DCI中向UE提供发送预编码矩阵指示。 UE使用该指示从码本中选择PUSCH发送预编码器。对于基于非码本的传输，UE基于来自DCI的宽带SRI字段确定其PUSCH预编码器。
PUSCH支持基于闭环DMRS的空间复用。对于具有CP-OFDM的SU-MIMO，支持多达4层传输。 SU-MIMO码字的数量是一个。当使用变换预编码时，仅支持单个MIMO层传输。

5.3.2物理上行共享信道的物理层处理
传输信道的上行链路物理层处理包括以下步骤：

• 传输块CRC附件（3824以上的TBS具有24位CRC，否则为16位CRC）;
• 码块分段和码块CRC附件（24位CRC）;
• 信道编码：LDPC编码（基本图＃1或基本图＃2）;
• 位交织;
• 调制：Pi / 2 BPSK（仅具有变换预编码），QPSK，16QAM，64QAM和256QAM;
• 层映射，变换预编码（通过配置启用/禁用）和预编码;
• 映射到分配的资源和天线端口。

UE在发送PUSCH的每个层上发送具有解调参考信号的至少一个符号。 DMRS符号和资源元素映射的数量由更高层配置。
可以在附加符号上发送相位跟踪RS以帮助接收机相位跟踪。
UL-SCH物理层模型在3GPP TS 38.202 [20]中描述。

5.3.3物理上行控制信道
物理上行链路控制信道（PUCCH）携带从UE到gNB的上行链路控制信息（UCI）。存在五种格式的PUCCH，这取决于PUCCH的持续时间和UCI有效载荷大小。

• 在同一PRB中UE复用的具有小UCI有效载荷的1或2个符号的短PUCCH，最多两个比特;
• 具有大于两位的大UCI有效载荷的1或2个符号的短PUCCH，在同一PRB中没有复用;
• 4-14个符号的长PUCCH，具有最多两个比特的小UCI有效载荷，在同一个PRB中进行多路复用;
• 具有中等UCI有效载荷的4-14个符号的长PUCCH，在同一PRB中具有一些复用容量;
• 具有大UCI有效载荷的4-14个符号的长PUCCH，在同一PRB中没有复用容量。

最多两个UCI比特的短PUCCH格式基于序列选择，而多于两个UCI比特的短PUCCH格式频率复用UCI和DMRS。长PUCCH格式对UCI和DMRS进行时间复用。对于长PUCCH格式以及持续时间为2个符号的短PUCCH格式，支持跳频。可以在多个时隙上重复长PUCCH格式。
当UCI和PUSCH传输在同一时隙中重合时，支持在PUSCH中进行UCI复用：

• 通过打孔的PUSCH复用携带1或2比特的HARQ-ACK反馈的UCI;
• 在所有其他情况下，UCI通过速率匹配PUSCH复用。

UCI包含以下信息：

• CSI;
• ACK / NAK;
• 调度请求。

QPSK调制用于具有2位或更多位信息的长PUCCH，以及具有多于2位信息的短PUCCH。 BPSK调制用于具有1个信息位的长PUCCH。
变换预编码应用于长PUCCH。

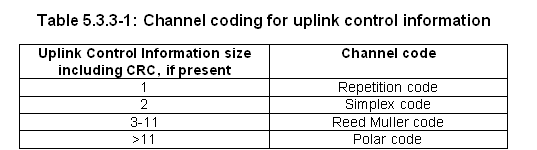

用于上行链路控制信息的信道编码在表5.3.3-1中描述。

5.3.4随机访问
支持两种不同长度的随机接入前导序列。应用长序列长度839，子载波间隔为1.25和5kHz，短序列长度139应用子载波间隔15,30,60和120kHz。长序列支持非限制集和类型A和类型B的受限集，而短序列仅支持不受限制的集。
利用一个或多个RACH OFDM符号以及不同的循环前缀和保护时间来定义多个RACH前导码格式。要使用的PRACH前导码配置在系统信息中提供给UE。
UE基于最近的估计路径损耗和功率斜坡计数器来计算用于重传前导码的PRACH发送功率。如果UE进行波束切换，则功率斜坡的计数器保持不变。
系统信息通知UE SS块与RACH资源之间的关联。用于RACH资源关联的SS块的阈值基于RSRP和网络可配置。

5.3.5物理层过程
5.3.5.1链路适配
支持四种类型的链路自适应如下：

• 自适应传输带宽;
• 适应传输持续时间;
• 传输功率控制;
• 自适应调制和信道编码率。

对于信道状态估计目的，UE可以被配置为发送gNB可以用来估计上行链路信道状态的SRS并且在链路自适应中使用该估计。

5.3.5.2上行链路功率控制
小区内功率控制：gNB确定期望的上行链路发射功率，并向UE提供上行链路发射功率控制命令。 UE使用所提供的上行链路发射功率控制命令来调整其发射功率。

5.3.5.3上行链路定时控制
gNB确定期望的定时提前设置并将其提供给UE。 UE使用所提供的TA来确定其相对于UE观察到的下行链路接收定时的上行链路发送定时。

5.3.5.4 HARQ
支持异步增量冗余混合ARQ。 gNB使用DCI上的上行链路授权来调度每个上行链路传输和重传。

5.4载波聚合

5.4.1载波聚合
在载波聚合（CA）中，聚合两个或更多个分量载波（CC）。 UE可以根据其能力在一个或多个CC上同时接收或发送。连续和非连续CC都支持CA.

5.4.2补充上行链路
结合UL / DL载波对（FDD频带）或双向载波（TDD频带），UE可以配置有附加的补充上行链路。补充上行链路与聚合上行链路的不同之处在于，UE可以被调度为在补充的上行链路上或在被补充的载波的上行链路上发送，而不是同时在两者上发送。

5.5传输信道

物理层为MAC和更高层提供信息传输服务。物理层传输服务通过无线电接口传输数据的方式和特性来描述。对此的适当术语是“运输渠道”。这应该与传输的内容的分类明确分开，这与MAC子层的逻辑信道的概念有关。
下行链路传输信道类型是：
1.广播频道（BCH）的特点是：

• 固定的，预定义的传输格式;
• 要求在小区的整个覆盖范围内广播。

2.下行链路共享信道（DL-SCH），其特征在于：

• 支持HARQ;
• 通过改变调制，编码和发射功率来支持动态链路自适应;
• 可以在整个小区中播放;
• 使用波束成形的可能性;
• 支持动态和半静态资源分配;
• 支持UE不连续接收（DRX）以实现UE功率节省;

3.寻呼信道（PCH）的特点是：

• 支持UE不连续接收（DRX）以实现UE功率节省（DRX周期由网络指示给UE）;
• 要求在小区的整个覆盖范围内广播;
• 映射到物理资源，也可以动态地用于流量/其他控制信道。

上行链路传输信道类型是：
1.上行链路共享信道（UL-SCH），其特征在于：

• 使用波束成形的可能性; （可能对规格没有影响）
• 通过改变发射功率和潜在的调制和编码来支持动态链路自适应;
• 支持HARQ;
• 支持动态和半静态资源分配。

2.随机接入信道（RACH），其特征在于：

• 有限的控制信息;
• 碰撞风险。

在3GPP TS 38.202 [20]中描述了传输信道与物理信道的关联。

6 层2

6.1概述

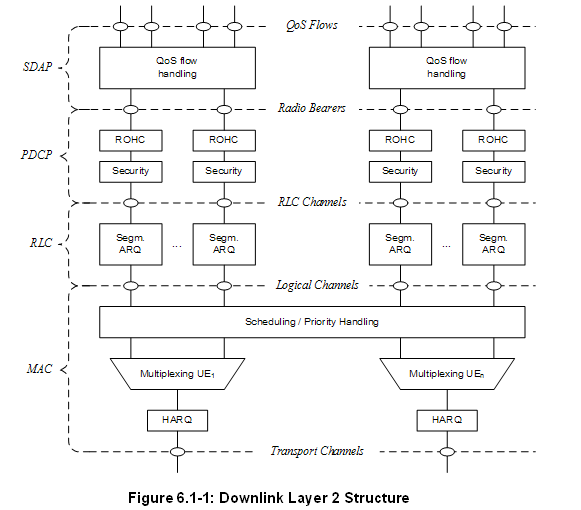

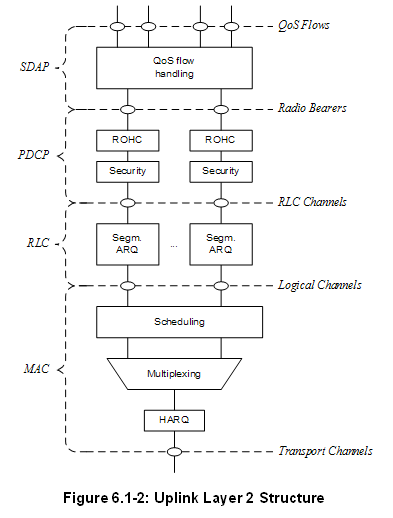

NR的层2被分成以下子层：媒体访问控制（MAC），无线电链路控制（RLC），分组数据汇聚协议（PDCP）和服务数据适配协议（SDAP）。 下面的两个图描绘了下行链路和上行链路的第2层架构，其中：

• 物理层提供给MAC子层传输信道;
• MAC子层向RLC子层提供逻辑信道;
• RLC子层向PDCP子层提供RLC信道;
• PDCP子层向SDAP子层提供无线电承载;
• SDAP子层提供5GC QoS流;
• 比较。 指头压缩和segm。 分割;
• 控制信道（为清楚起见未示出BCCH，PCCH）。


  无线电承载分为两组：用于用户平面数据的数据无线电承载（DRB）和用于控制平面数据的信令无线电承载（SRB）。

6.2 MAC子层

6.2.1服务和功能
MAC子层的主要服务和功能包括：

• 逻辑信道和传输信道之间的映射;
• 属于一个或不同逻辑信道的MAC SDU在传输信道上传输到物理层/从传输信道上物理层传输的传输块（TB）的复用/解复用;
• 调度信息报告;
• 通过HARQ纠正错误（在CA的情况下每个载波一个HARQ实体）;
• 通过动态调度在UE之间进行优先级处理;
• 通过逻辑信道优先级排序在一个UE的逻辑信道之间进行优先级处理;
• 填充。
  单个MAC实体可以在逻辑信道优先级控制中支持一个或多个数字和/或传输定时和映射限制，逻辑信道可以使用哪个数字学和/或传输定时（参见子条款16.1.2）。

6.2.2逻辑信道
MAC提供的不同种类的数据传输服务。每种逻辑信道类型由传输的信息类型定义。逻辑信道分为两组：控制信道和业务信道。控制通道仅用于传输控制平面信息：

• 广播控制信道（BCCH）：用于广播系统控制信息的下行链路信道。
• 寻呼控制信道（PCCH）：传输寻呼信息和系统信息改变通知的下行链路信道。
• 公共控制信道（CCCH）：用于在UE和网络之间发送控制信息的信道。该信道用于与网络没有RRC连接的UE。
• 专用控制信道（DCCH）：在UE和网络之间发送专用控制信息的点对点双向信道。由具有RRC连接的UE使用。
  流量通道仅用于传输用户平面信息：
• 专用业务信道（DTCH）：专用于一个UE的点对点信道，用于传输用户信息。 DTCH可以存在于上行链路和下行链路中。

6.2.3映射到传输信道
在Downlink中，存在逻辑信道和传输信道之间的以下连接：

• BCCH可以映射到BCH;
• BCCH可以映射到DL-SCH;
• PCCH可以映射到PCH;
• CCCH可以映射到DL-SCH;
• DCCH可以映射到DL-SCH;
• DTCH可以映射到DL-SCH。
  在Uplink中，存在逻辑通道和传输通道之间的以下连接：
• CCCH可以映射到UL-SCH;
• DCCH可以映射到UL-SCH;
• DTCH可以映射到UL-SCH。

6.2.4 HARQ
HARQ功能确保在第1层的对等实体之间的传递。当物理层未配置用于下行链路/上行链路空间复用时，单个HARQ进程支持一个TB，并且当物理层配置用于下行链路/上行链路空间复用时，单个HARQ进程支持一个或多个TB。

6.3 RLC子层

6.3.1传输模式
RLC子层支持三种传输模式：

• 透明模式（TM）;
• 未确认模式（UM）;
• 已确认模式（AM）。
  RLC配置是每个逻辑信道，不依赖于数字和/或TTI持续时间，并且ARQ可以在逻辑信道配置的任何数字和/或TTI持续时间上操作。
  对于SRB0，寻呼和广播系统信息，使用TM模式。对于其他SRB使用的AM模式。对于DRB，使用UM或AM模式。

6.3.2服务和功能
RLC子层的主要服务和功能取决于传输模式，包括：

• 传输上层PDU;
• 序列编号独立于PDCP（UM和AM）中的编号;
• 通过ARQ进行纠错（仅限AM）;
• RLC SDU的分段（AM和UM）和重新分段（仅AM）;
• 重组SDU（AM和UM）;
• 重复检测（仅限AM）;
• RLC SDU丢弃（AM和UM）;
• RLC重建;
• 协议错误检测（仅限AM）。

6.3.3 ARQ
RLC子层内的ARQ具有以下特征：

• ARQ根据RLC状态报告重传RLC PDU或RLC PDU段;
• RLC需要时使用RLC状态报告轮询;
• RLC接收器还可以在检测到丢失的RLC PDU或RLC PDU段之后触发RLC状态报告。

6.4 PDCP子层

6.4.1服务和功能
用户平面的PDCP子层的主要服务和功能包括：

• 序列编号;
• 头部压缩和减压：仅限ROHC;
• 转移用户数据;
• 重新排序和重复检测;
• PDCP PDU路由（在分离承载的情况下）;
• 重传PDCP SDU;
• 加密，解密和完整性保护;
• PDCP SDU丢弃;
• RLC AM的PDCP重建和数据恢复;
• 重复PDCP PDU。
  用于控制平面的PDCP子层的主要服务和功能包括：
• 序列编号;
• 加密，解密和完整性保护;
• 转移控制平面数据;
• 重新排序和重复检测;
• 重复PDCP PDU（见子条款16.1.3）。

6.5 SDAP子层

SDAP的主要服务和功能包括：

• QoS流和数据无线承载之间的映射;
• 在DL和UL分组中标记QoS流ID（QFI）。
  为每个单独的PDU会话配置SDAP的单个协议实体。

6.6 L2数据流

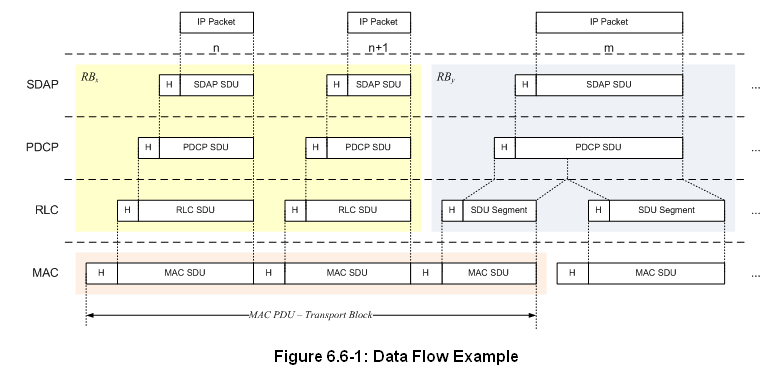

图6.6-1描述了第2层数据流的示例，其中通过连接来自RBx的两个RLC PDU和来自RBy的一个RLC PDU来由MAC生成传输块。 来自RBx的两个RLC PDU每个对应于一个IP分组（n和n + 1），而来自RBy的RLC PDU是IP分组（m）的分段。

6.7载波聚合

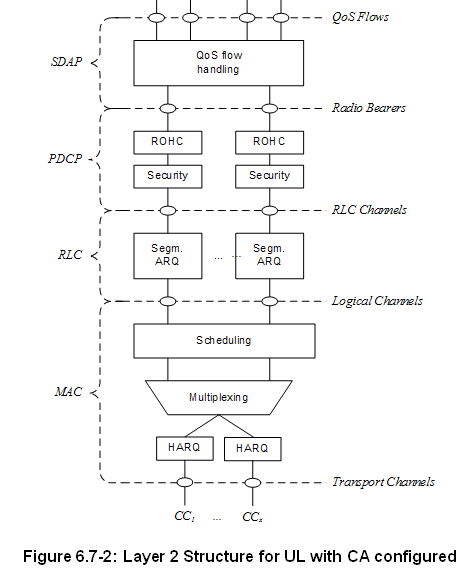

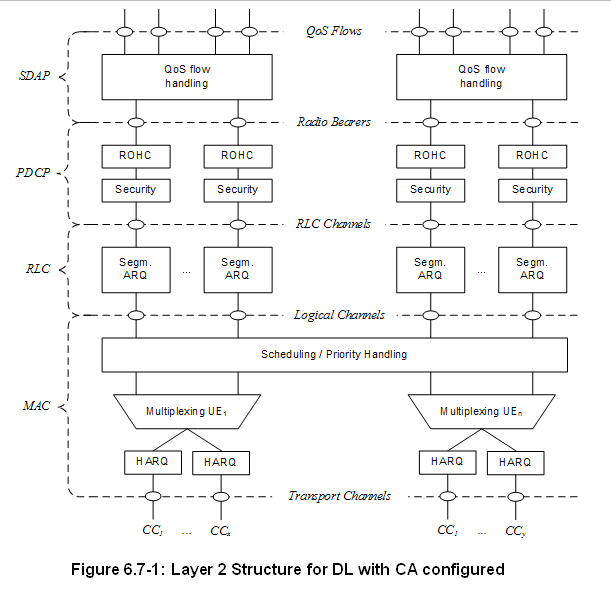

在CA的情况下，物理层的多载波性质仅暴露于每个服务小区需要一个HARQ实体的MAC层，如下面的图6.7-1和6.7-2所示：

• 在上行链路和下行链路中，每个服务小区存在一个独立的混合ARQ实体，并且在没有空间复用的情况下，每个服务小区每个TTI生成一个传输块。 每个传输块及其潜在的HARQ重传被映射到单个服务小区。



6.8双连接

在DC的情况下，UE配置有两个MAC实体：用于MCG的一个MAC实体和用于SCG的一个MAC实体。 DC操作的更多细节可以在3GPP TS 37.340 [6]中找到。

6.9补充上行链路

在补充上行链路的情况下（SUL，参见3GPP TS 38.101 [18]），UE针对相同小区的一个DL配置有2个UL，并且这两个UL上的上行链路传输由网络控制以避免重叠的PUSCH传输。时间。此外，每个上行链路都支持初始访问（参见子条款9.2.6）。 SUL的一个例子见附件B.

6.10带宽适应

利用带宽自适应（BA），UE的接收和发送带宽不需要与小区的带宽一样大并且可以调整：可以命令宽度改变（例如，在低活动期间缩小以节省功率） ）;该位置可以在频域中移动（例如，以增加调度灵活性）;并且可以命令子载波间隔改变（例如，以允许不同的服务）。小区的总小区带宽的子集被称为带宽部分（BWP），并且BA通过用BWP配置UE并且告知UE哪些配置的BWP当前是活动的来实现。

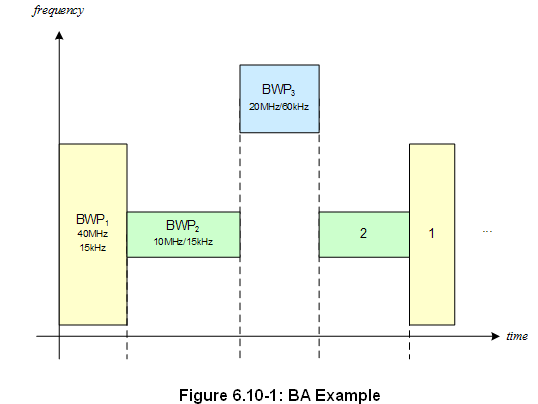

下面的图6.10-1描述了配置3个不同BWP的场景：

• BWP1，宽度为40 MHz，子载波间隔为15 kHz;
• BWP2，宽度为10 MHz，子载波间隔为15 kHz;
• BWP3，宽度为20 MHz，子载波间隔为60 kHz。


7 RRC

7.1服务和职能

RRC子层的主要服务和功能包括：

• 广播与AS和NAS相关的系统信息;
• 由5GC或NG-RAN发起的寻呼;
• 建立，维护和释放UE与NG-RAN之间的RRC连接，包括：
• 载波聚合的添加，修改和发布;
• 在NR中或在E-UTRA和NR之间添加，修改和释放双连接。
• 安全功能，包括密钥管理;
• 信令无线电承载（SRB）和数据无线电承载（DRB）的建立，配置，维护和发布;
• 移动功能包括：
• 移交和上下文转移;
• UE小区选择和重选以及小区选择和重选的控制;
• RAT间移动性。
• QoS管理功能;
• UE测量报告和报告控制;
• 检测无线电链路故障并从中恢复;
• 从/向UE向/从NAS传输NAS消息。

7.2协议状态

RRC支持以下状态，其特征如下：
- RRC_IDLE：

• PLMN选择;
• 广播系统信息;
• cell重选移动性;
• 移动终止数据的寻呼由5GC发起;
• 移动终接数据区域的寻呼由5GC管理;
• 由NAS配置的用于CN寻呼的DRX。
  - RRC_INACTIVE：
• 广播系统信息;
• cell重选移动性;
• 寻呼由NG-RAN（RAN寻呼）发起;
• 基于RAN的通知区域（RNA）由NG-RAN管理;
• 由NG-RAN配置的用于RAN寻呼的DRX;
• 为UE建立5GC-NG-RAN连接（两个C / U平面）;
• UE AS上下文存储在NG-RAN和UE中;
• NG-RAN知道UE所属的RNA。
  - RRC_CONNECTED：
• 为UE建立5GC-NG-RAN连接（两个C / U平面）;
• UE AS上下文存储在NG-RAN和UE中;
• NG-RAN知道UE所属的小区;
• 向/从UE传输单播数据;
• 网络控制的移动性包括测量。

7.3系统信息处理

系统信息（SI）分为最小SI和其他SI。最小SI是周期性广播的，并且包括初始接入所需的基本信息和用于定期或按需提供任何其他SI广播的信息，即调度信息。其他SI包含未在最小SI中广播的所有内容，并且可以由网络触发或者根据UE的请求以专用方式进行广播或提供，如下面的图7.3-1所示。

使用不同的消息（MasterInformationBlock和SystemInformationBlockType1）在两个不同的下行链路信道上发送最小SI。术语“剩余最小SI”（RMSI）也用于指代SystemInformationBlockType1。其他SI在SystemInformationBlockType2及更高版本中传输。
对于RRC_CONNECTED中的UE，专用RRC信令用于请求和传送其他SI。对于RRC_IDLE和RRC_INACTIVE中的UE，该请求触发随机接入过程（参见子条款9.2.6）并且通过MSG3承载，除非所请求的SI与PRACH资源的子集相关联，在这种情况下可以使用MSG1。当使用MSG1时，请求的最小粒度是一个SI消息（即一组SIB），一个RACH前导码可用于请求多个SI消息，并且gNB在MSG2中确认该请求。当使用MSG 3时，gNB在MSG4中确认该请求。
可以以可配置的周期性和特定持续时间广播其他SI。通过专用和UE特定的RRC信令来广播或传送其他SI是网络决策。
允许UE驻留的每个小区广播至少一些最小SI的内容，而系统中可能存在UE不能驻留的小区并且不广播最小SI。
对于UE考虑用于驻留的小区/频率，UE不需要从另一小区/频率层获取该小区/频率的最小SI的内容。这并不排除UE应用来自先前访问的小区的存储的SI的情况。
如果UE不能确定小区的最小SI的全部内容（通过从该小区接收或者从先前小区的有效存储的SI接收），则UE应该将该小区视为禁止的。
当多个数字在单个载波上混合时，只有默认值用于系统信息广播和寻呼。

7.4访问控制

NG-RAN支持过载和访问控制功能，例如RACH后退，RRC连接拒绝，RRC连接释放和基于UE的访问限制机制。
用于NR的一种统一接入限制机制解决了E-UTRA使用不同专用机制解决的所有用例和场景：每个接入尝试被分类为3GPP TS 22.261 [19]中规定的接入类别之一。
在RRC_IDLE中，UE NAS向RRC通知接入类别，并且连接请求包括一些信息以使gNB能够决定是否拒绝该请求。

7.5 UE能力检索框架

UE报告其至少在网络请求时是静态的UE无线电接入能力。 gNB可以基于频带信息请求UE报告哪些能力。
当网络允许时，UE可以发送临时能力限制请求以向gNB发信号通知某些能力（例如，由于硬件共享，干扰或过热）的有限可用性。然后，gNB可以确认或拒绝该请求。临时能力限制应对5GC透明。即，只有静态功能存储在5GC中。

7.6 NAS消息的传输

NR在RRC中的SRB上提供可靠的按顺序递送NAS消息，除了在重新建立PDCP时可能发生丢失或重复的切换。 在RRC中，NAS消息以透明容器发送。 在以下场景中可能会发生NAS消息的捎带：

• 在DL中的承载建立/修改/释放;
• 用于在UL中连接建立和连接恢复期间传输初始NAS消息。
  注意：除了NAS执行的完整性保护和加密之外，NAS消息还可以通过PDCP进行完整性保护和加密。

7.7 载波聚合

当配置CA时，UE仅与网络具有一个RRC连接。在RRC连接建立/重建/切换时，一个服务小区提供NAS移动性信息，并且在RRC连接重建/切换时，一个服务小区提供安全性输入。该小区称为主小区（PCell）。取决于UE能力，辅小区（SCell）可以被配置为与PCell一起形成一组服务小区。因此，用于UE的配置的服务小区集合总是由一个PCell和一个或多个SCell组成。
可以由RRC执行SCell的重新配置，添加和移除。在NR内切换时，RRC还可以添加，移除或重新配置SCell以供与目标PCell一起使用。当添加新SCell时，专用RRC信令用于发送SCell的所有所需系统信息，即，当处于连接模式时，UE不需要直接从SCell获取广播系统信息。

7.8带宽适应

为了在PCell上启用BA，gNB使用UL和DL BWP对配置UE。为了在CA的情况下在SCell上启用BA，gNB至少为UE配置DL BWP（即，UL中可能没有）。

8 NG 标识

8.1 UE标识
对于连接到5GC的NR，在小区级别使用以下UE标识：

• C-RNTI：唯一标识，用作RRC连接的标识符和用于调度;
• 临时C-RNTI：用于随机接入过程的标识;
• 争用解决的随机值：在一些瞬态状态期间，UE被临时识别为用于争用解决目的的随机值。
  对于连接到5GC的NR，在NG-RAN级别使用以下UE标识：
• I-RNTI：用于标识RRC_INACTIVE的UE上下文的唯一标识。
  8.2网络身份
  NG-RAN中使用以下标识来标识特定网络实体：
• AMF标识符：用于识别AMF。
• NR小区全球标识符（NCGI）：用于全球识别NR小区。 NCGI由小区所属的PLMN标识和小区的NR小区标识（NCI）构成。
• gNB标识符（gNB ID）：用于标识PLMN内的gNB。 gNB ID包含在其小区的NCI内。
• 全球gNB ID：用于全局识别gNB。全局gNB ID由gNB所属的PLMN标识和gNB ID构成。 MCC和MNC与NCGI中包含的相同。
• 跟踪区域标识（TAI）：用于标识跟踪区域。 TAI由跟踪区域所属的PLMN标识和跟踪区域的TAC（跟踪区域代码）构成。
• 单网络切片选择辅助信息（S-NSSAI）：标识网络切片。

9移动性和状态转变

9.1概述

在NR中通过切换，在RRC释放时的重定向机制以及通过使用频率间和RAT间绝对优先级和频率间Qoffset参数来实现负载平衡。
UE针对连接模式移动性执行的测量被分类为至少三种测量类型：

• 频率内测量;
• 频率间测量;
• RAT间测量。
  对于每种测量类型，可以定义一个或多个测量对象（测量对象定义例如要监视的载波频率）。
  对于每个测量对象，可以定义一个或多个报告配置（报告配置定义报告标准）。使用了三个报告标准：事件触发报告，定期报告和事件触发定期报告。
  测量对象和报告配置之间的关联由测量标识创建（测量标识将一个测量对象和同一RAT的一个报告配置链接在一起）。通过使用多个测量标识（每个测量对象一个，报告配置对），可以：
• 将多个报告配置与一个测量对象相关联;
• 将一个报告配置与多个测量对象相关联。
  在报告测量结果时也使用测量标识。
  每个RAT单独考虑测量数量。
  NG-RAN使用测量命令来命令UE启动，修改或停止测量。

9.2内部-NR

9.2.1 RRC_IDLE中的移动性
9.2.1.1小区选择
NR中的PLMN选择的原理基于3GPP PLMN选择原则。从RM-REGISTERED到RM-REGISTERED，从CM-IDLE到CM-CONNECTED以及从CM-CONNECTED到CM-IDLE的转换需要小区选择，并且基于以下原则：

• UE NAS层识别所选择的PLMN和等效PLMN;
• UE搜索NR个频带，并且对于每个载波频率识别最强的小区。它读取广播的小区系统信息以识别其PLMN：
• UE可以依次搜索每个载波（“初始小区选择”）或利用存储的信息来缩短搜索（“存储的信息小区选择”）。
• UE寻求识别合适的小区;如果它无法识别合适的细胞，则寻求识别可接受的细胞。当找到合适的细胞或者如果仅发现可接受的细胞时，它会在该细胞上驻留并开始细胞重选过程：
• 合适的小区是测量的小区属性满足小区选择标准的小区;小区PLMN是选择的PLMN，注册的或等效的PLMN;该小区不被禁止或保留，并且该小区不是跟踪区域的一部分，该跟踪区域位于“禁止漫游的跟踪区域”列表中;
• 可接受的细胞是测量的细胞属性满足细胞选择标准并且细胞未被禁止的细胞。
  过渡到RRC_IDLE：
  在从RRC_CONNECTED转换到RRC_IDLE时，UE应驻留在其处于RRC_CONNECTED的最后一个小区或者在状态转换消息中由RRC分配小区/小区集合或频率的任何小区。
  从覆盖范围内恢复：
  UE应该尝试以上面针对存储信息或初始小区选择所描述的方式找到合适的小区。如果在任何频率或RAT上没有找到合适的小区，则UE应该尝试找到可接受的小区。
  在多波束操作中，在对应于相同小区的波束中导出小区质量（参见子条款9.2.4）。
  9.2.1.2小区重选
  处于RRC_IDLE的UE执行小区重选。该程序的原则如下：
• UE测量服务小区和相邻小区的属性以启用重选过程：
• 对于频率间相邻小区的搜索和测量，仅需要指示载波频率。
• 小区重选标识UE应驻留的小区。它基于小区重选标准，涉及服务和相邻小区的测量：
• 频率内重选基于小区的排名;
• 频率间重选基于绝对优先级，其中UE试图驻留在可用的最高优先级频率上;
• 服务小区可以提供NCL来处理频率内和频率间相邻小区的特定情况;
• 可以提供黑名单以防止UE重选到特定的频率内和频率间相邻小区;
• 小区重选可以取决于速度;
• 服务特定优先级。
  在多波束操作中，在对应于相同小区的波束中导出小区质量（参见子条款9.2.4）。
  9.2.2 RRC_INACTIVE中的移动性
  9.2.2.1概述
  RRC_INACTIVE是UE保持在CM-CONNECTED并且可以在由NG-RAN（RNA）配置的区域内移动而不通知NG-RAN的状态。在RRC_INACTIVE中，最后服务gNB节点将UE上下文和UE相关NG连接与服务AMF和UPF保持在一起。
  如果最后服务gNB在UE处于RRC_INACTIVE时从UPF接收DL数据或者从AMF接收DL信令，则其在与RNA对应的小区中寻呼，并且如果RNA包括小区，则可以将XnAP RAN寻呼发送到邻居gNB（s）邻居gNB的。
  在RAN寻呼失败时，gNB根据3GPP TS 23.501 [3]行事。
  AMF向NG-RAN节点提供RRC非活动助理信息以帮助NG-RAN节点决定是否可以将UE发送到RRC_INACTIVE。 RRC非活动助理信息包括为UE配置的注册区域，UE特定DRX，周期性注册更新定时器，AMF是否配置有移动发起连接（MICO）模式的指示，以及UE身份索引值。当配置基于RAN的通知区域时，NG-RAN节点考虑UE注册区域。 NG特定DRX和UE标识索引值由NG-RAN节点用于RAN寻呼。 NG-RAN节点考虑周期性注册更新定时器以配置周期性RAN通知区域更新定时器。
  在转换到RRC_INACTIVE时，NG-RAN节点可以为UE配置周期性RNA更新定时器值。在没有来自UE的通知的周期性RNA更新定时器到期时，gNB的行为与3GPP TS 23.501 [3]中规定的相同。
  如果UE接入除最后服务gNB之外的gNB，则接收gNB触发XnAP检索UE上下文过程以从最后服务gNB获得UE上下文，并且还可以触发包括用于从中潜在恢复数据的隧道信息的数据转发过程。最后一个服务gNB。在成功上下文检索后，接收gNB成为服务gNB，并且它还触发NGAP路径切换请求过程。在路径切换过程之后，服务gNB通过XnAP UE上下文释放过程触发在最后服务gNB处释放UE上下文。
  如果UE接入除了最后服务gNB之外的gNB并且接收gNB没有找到有效的UE上下文，则gNB执行新的RRC连接的建立而不是恢复先前的RRC连接。
  处于RRC_INACTIVE状态的UE在移出配置的RNA时需要启动RNA更新过程。当从UE接收RNA更新请求时，接收gNB可以决定将UE发送回RRC_INACTIVE状态，将UE移动到RRC_CONNECTED状态，或者将UE发送到RRC_IDLE。
  9.2.2.2小区重选
  空。
  RRC_INACTIVE中的小区重选未完成，目标是在2018年6月完成。
  9.2.2.3基于RAN的通知区域
  处于RRC_INACTIVE状态的UE可以配置有RNA，其中：
• RNA可以覆盖单个或多个细胞，并且可以小于CN区域;
• UE周期性地发送基于RAN的通知区域更新（RNAU），并且当UE的小区重选过程选择不属于所配置的RNA的小区时，还发送基于RAN的通知区域更新（RNAU）。
  有关如何配置RNA的方法有以下几种：
• 单元格列表：
• 向UE提供构成RNA的明确的细胞列表（一个或多个）。
• RAN区域列表：
• 提供UE（至少一个）RAN区域ID，其中RAN区域是CN跟踪区域的子集;
• 小区在系统信息中广播（至少一个）RAN区域ID，使得UE知道该小区属于哪个区域。
  9.2.2.4国家过渡
  9.2.2.4.1 UE触发从RRC_INACTIVE到RRC_CONNECTED的转换
  下图描述了UE触发从RRC_INACTIVE到RRC_CONNECTED的转换：


最后

以上就是合适乐曲为你收集整理的5G 38.300 Rel15 中文版1 范围2 参考3 缩略语和定义4 整体架构和功能分裂5 物理层6 层27 RRC8 NG 标识9移动性和状态转变的全部内容，希望文章能够帮你解决5G 38.300 Rel15 中文版1 范围2 参考3 缩略语和定义4 整体架构和功能分裂5 物理层6 层27 RRC8 NG 标识9移动性和状态转变所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。
