NR PDCCH(一) CORESET

帖子微信更新会稍微快，可以关注同名modem协议笔记

PDCCH 是非常重要的信道，基站要通过PDCCH向UE发送DCI，来指示UE进行相应的 UL DL operation 。如果DCI指示的是PDSCH信息，UE要根据DL DCI在PDSCH 上接收下行数据；如果DCI指示的是PUSCH信息，同样的UE要根据UL DCI 指示资源的资源在PUSCH 发送上行数据。

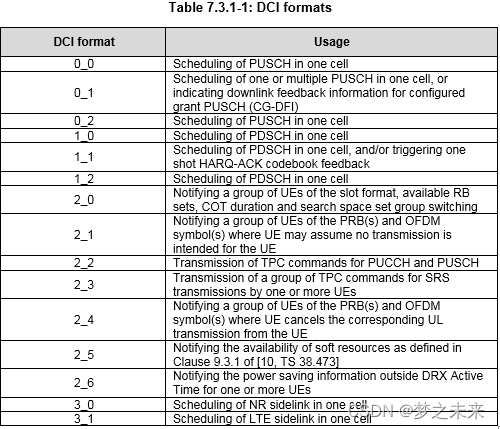

38.212 R16版本列出的DCI format如下

NR由于载波带宽太大，引入了BWP的概念，根据不同的业务可以分配不同大小的BWP。在BWP 的概念上又引入了CORESET 和SearchSpace的概念，用于确定一块具体的时频域资源，接收不同的数据。在NR 中 ，网络端会在BWP 中配置 多个CORESET 及Searchspace，然后通过一个CORESET 和一个SearchSpace配对的方式确定一块时频资源用于不同的用途，例如 可以用一对CORESET SearchSpace 确定的时频域资源去检查DCI-Format0_0/1_0，然后用另一对CORESET和SearchSpace 确定的时频域资源去检查DCI-Format0_1/1_1。

具体的说CORESET 描述的是频域资源分布，Searchspace描述的是时域资源分布，两者配对 就可以确定具体的时频域资源。

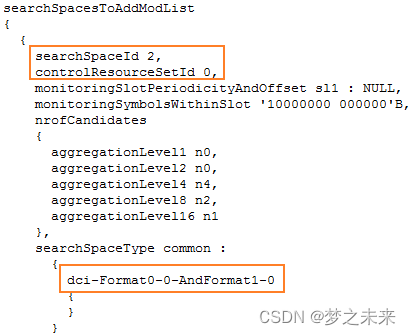

例如上面的Searchspace id 2和CORESET 0 配对主要用于DCI format 0_0/1_0的检测

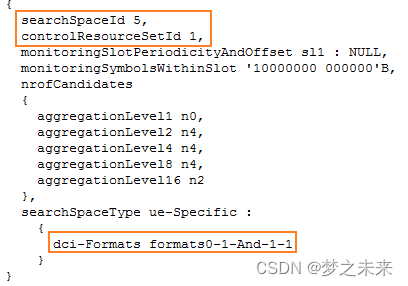

这个Searchspace id 5和CORESET 1 配对主要用于DCI format 0_1/1_1的检测。

具体CORESET 和Searchspace是怎么描述时频域资源的？。

首先看CORESET部分。

NR中，引入了CORESET（control resource set）概念，对应PDCCH物理资源配置，CORESET 对应的主要是频域资源。

CORESET 在频域对应的是一组PRBs，最小粒度为6RB；时域长度为1-3个OFDM符号，且在时隙中开始位置可灵活配置；具体的说CORESET 又有REGs（Resource Element Groups）和CCEs（Control Channel Elements）的概念，下面逐步介绍。

这里先提下REG index 的编号顺序，要遵循先时域后频域升序方式，例如下图的编号方式。

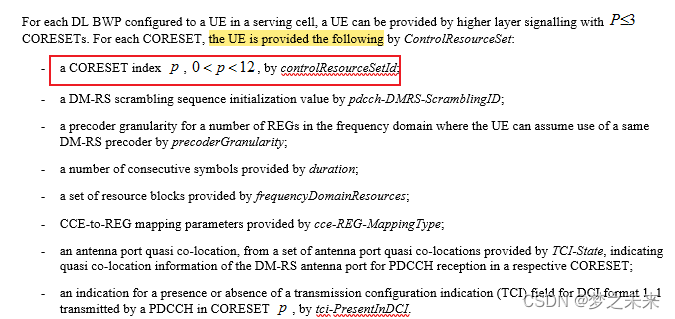

对于CORESET 的个数，协议中也有规定。每个小区最多配置12个CORESET（0～11），服务小区配置给UE 的每个DL BWP，CORESET 不能超过4个；CORESET index 只能是从1～11，index 0已经被CORESET0占用，所以加上CORESET 0 ，最多只能12个CORESET；CORESET 0相对特殊，为Type 0 CSS 专用，用于RMSI  (SIB1)，其中MIB 中pdcch-ConfigSIB1 高四位 代表controlResourceSetZero，高四位索引查38.213table 13-1～13-10，可获得CORESET 0的复用样式、频域资源占用符号数量、RB数量和RB偏移；低四位 代表searchSpaceZero，使用低4位索引查38.213 table 13-11到13-15，可获得CORESET 0的SFN、时隙索引和起始符号等。

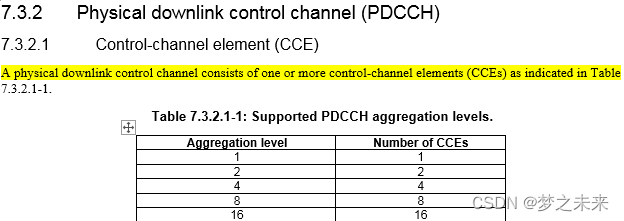

PDCCH 由多个CCE 组成，而CCE 有对应的aggregation levels（1，2，4，8，16），简单的说Aggregation level 是16 就代表 16个CCE 组成一个Aggregation level,在进行PDCCH 盲检时，会以Aggregation Level 的方式配置候选集个数，具体参考另一篇帖子PDCCH盲检。

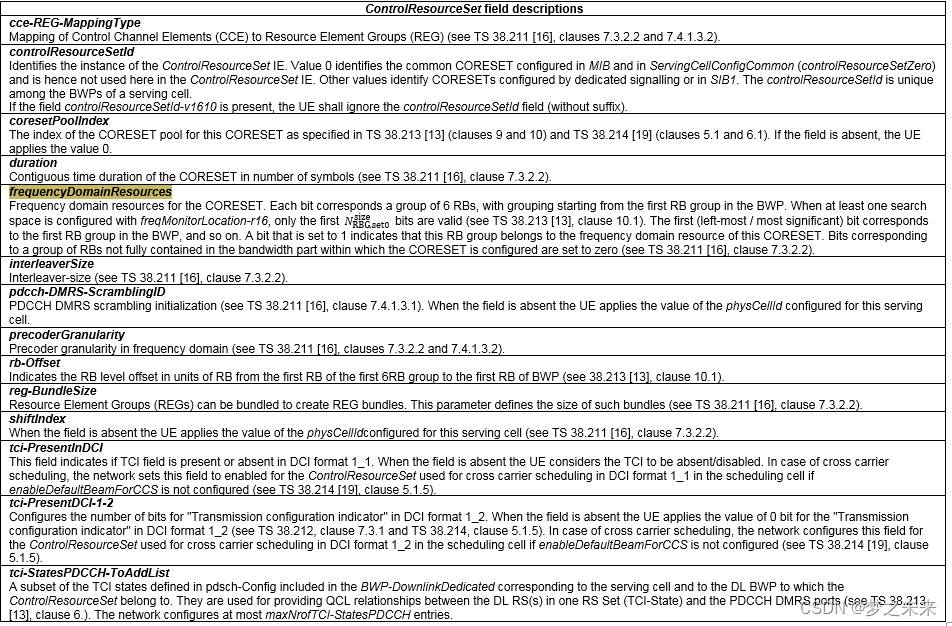

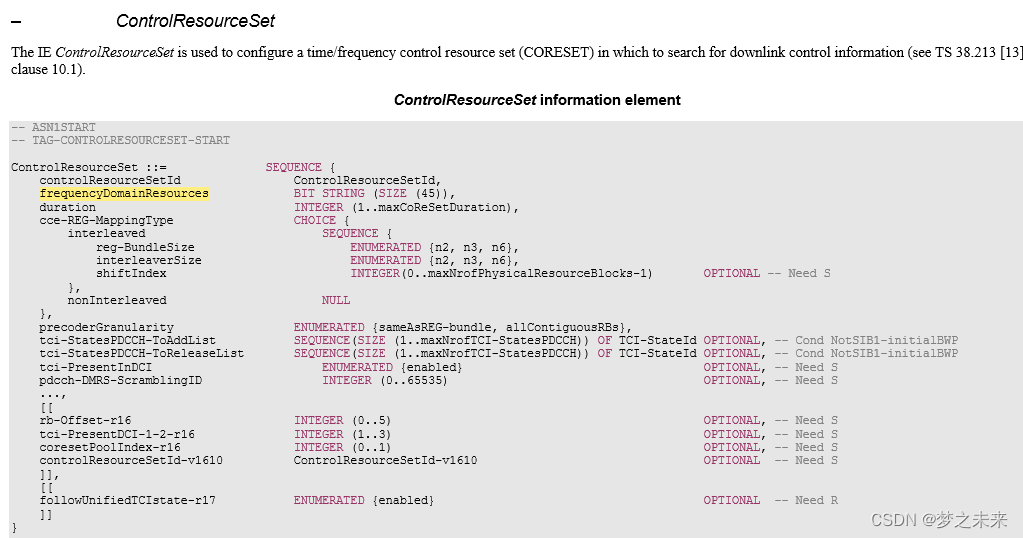

CORESET参数定义

controlResourceSetId ： 配置 1～11 CORESET id，在一个服务小区内所有BWP 中唯一 ，CORESET 0固定用于RMSI 的searchSpace 0的资源。

frequencyDomainResources：CORESET频域资源，45bits，每个bit表示6RBs,从PRB0开始。最高位bit表示配置的BWP中最低频率，index从下往上升序。属于CORESET 的bit位要置1。

Duration 是CORESET时域连续符号数，取值1-3

只有高层参数dmrs-TypeA-Position(MIB/ServingCellConfigCommon中) 配置为3   CORESET符号个数才能配置为3

pdcch-DMRS-ScramblingID: PDCCH DMRS是伪随机序列，因而需要赋初值，这里就是初始ID 配置，PDCCH DMRS后面再介绍。

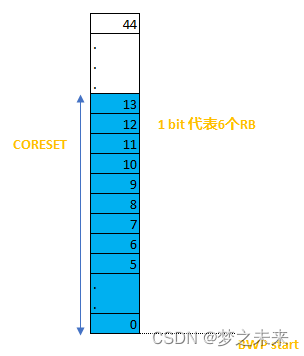

举个例子说明下频域资源占用分布：

frequencyDomainResources '11111111 11111000 00000000 00000000 00000000 00000'B,

during 1,

从BWP 起始点开始，连续占用13个RB group，一共13*6=78个RB；时域上占用一个符号，则CORESET 占用的资源如下。

cce-REG-MappingType:CCE到REG的映射方式，交织或非交织

交织时配置参数：

     reg-BundleSize:交织块大小（REG个数）[n2,n3 n6]

     interleaveSize: 交织行个数 [n2,n3 n6]

     shiftIndex:交织时的偏移索引，不配置时默认为PCID

precoderGranularity:PDCCH 在频域上的预编码粒度。sameAsREG-bundle表示一个REG Bundle内采用相同预编码， allContiguousRBs 表示CORESET频域上所有REG采用相同预编码。

tci-StatesPDCCH-ToAddList/tci-StatePDCCH-ToReleaseList :TCI 配置，即PDCCH的DMRS 和TCI Status中配置的下行RS（CSI-RS或SSB）之间的QCL关系

tci-PresentInDCI :DCI 中是否指示TCI索引

参数介绍完毕，下面介绍下比较复杂的cce-REG的mappingtype

CCE-REG 的交织

cce-REG-MappingType代表CCE到REG的映射方式，支持交织或非交织的方式

首先看交织时配置的参数：

     reg-BundleSize:交织块大小（REG个数）[n2,n3 n6]

     interleaveSize: 交织行个数 [n2,n3 n6]

     shiftIndex:交织时的偏移索引，不配置时默认为PCID

RE是时频域上最小的资源单位，1个RE在时域上对应1个symbol，在频域上对应1个Subcarrier。

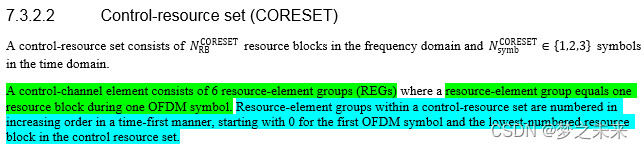

CORESET 中的RE 首先组成 REG（Resource Element Group），REG在频域上占用12个subcarrier,在时域上占用1个符号，故对应关系1 REG =12 RE，因而1个REG 在频域上对应的是1个RB，在时域对应的是1个OFDM符号，而1个CCE又包含6个REG，所以1个CCE=6*12=72个RE。再次提一下，CCE中REG 的编号原则是先时域后频域。

上图中的REG编号是连续的，但是实际中可能会有不连续的情况，因为CCE不直接映射到REG，而是通过REG Bundle间接映射，CCE和REG Bundle之间的映射可能会交织，这样就会打乱REG index。

下面介绍与交织相关的参数：

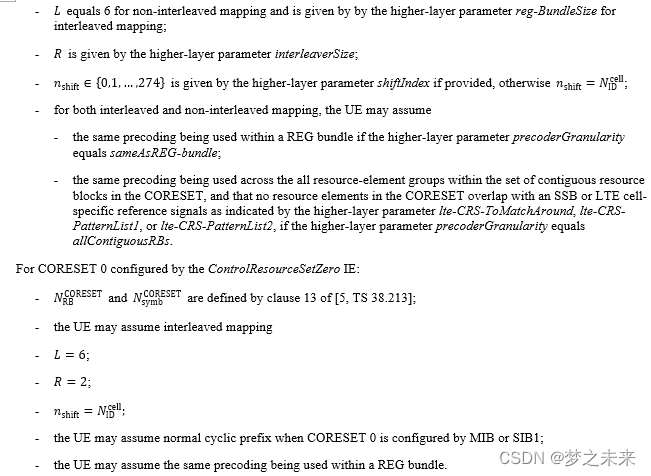

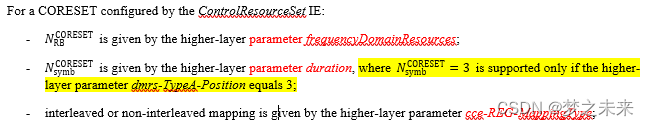

For a CORESET configured by the ControlResourceSet IE:

-      is given by the higher-layer parameter frequencyDomainResources;

-      is given by the higher-layer parameter duration, where is supported only if the higher-layer parameter dmrs-TypeA-Position equals 3;

-     interleaved or non-interleaved mapping is given by the higher-layer parameter cce-REG-MappingType;

-    L  equals 6 for non-interleaved mapping and is given by the higher-layer parameter reg-BundleSize for interleaved mapping;

-     R  is given by the higher-layer parameter interleaverSize;

CORESET 包含的所有REG 数由N_CORESET_REG表示， 可由 frequencyDomainResources (这里每个bit 1代表6RB）和duration 决定。

例如下面的例子N_CORESET_REG =frequencyDomainResources（13×6)*duration(1)=78个REG

pdcch-Config setup :

                            {

                              controlResourceSetToAddModList

                                  controlResourceSetId 1,

                                  frequencyDomainResources '11111111 11111000 00000000 00000000 00000000 00000'B,//13 个RB group

                                  duration 1, //代表一个 symbol

                                  cce-REG-MappingType interleaved :

                                    {

                                      reg-BundleSize n2,

                                      interleaverSize n3,

                                      shiftIndex 240

                                    },

L个REG 首先组成一个REG Bundle,通过再通过REG Bundle实现CCE 到REG 的映射。

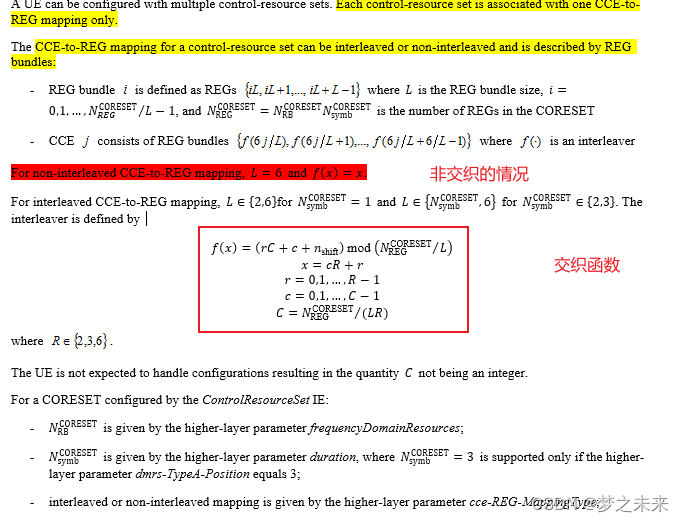

以下的38.211 7.3.2 中的交织规则相关介绍。

非交织示例

non-interleaved 映射时L 固定为6 。交织函数就是f(j)=j

REG  bundle i is defined as REGs{iL,iL+!,......,iL+L-1}

举例说明会比较容易，如下：

  controlResourceSetId 1,

                            frequencyDomainResources '10000000 00000000 00000000 00000000 00000000 00000'B,//1 个RB group  对应6个RB

                                  duration 3 //代表时域占用3 symbol

                                  cce-REG-MappingType nonInterleaved

由上可知N_CORESET_REG = 6×3=18

N_CORESET_REG/L=18/6=3  则 i= 0,1,2   即只有3个REG Bundles

REG  bundle i is defined as REGs{iL,iL+!,......,iL+L-1}

REG bundle 0   ={REG 0,REG 1,REG 2,REG 3,REG 4,REG 5}

REG bundle 1   ={REG 6,REG 7,REG 8,REG 9,REG 10,REG 11}

REG bundle 2   ={REG 12,REG 13,REG 14,REG 15,REG 16,REG 17}

CCE j =REG bundles{f(6j/L),f(6j/L+1),......,f(6j/L+6/L-1)}

CCE 0=REG bundles{0} ={REG 0,REG 1,REG 2,REG 3,REG 4,REG 5}

CCE 1=REG bundles{1} ={REG 6,REG 7,REG 8,REG 9,REG 10,REG 11}

CCE 2 =REG bundles{2}={REG 12,REG 13,REG 14,REG 15,REG 16,REG 17}

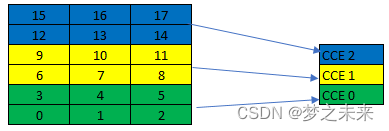

效果图如下，可见非交织的情况下，CCE对应REG的编号是相对连续的。

交织示例

交织函数

函数中的参数均来自配置CORESET 时的参数

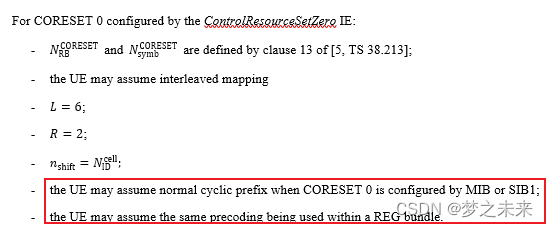

PBCH CORESET 0 的交织规则是固定的，规则如下

举例说明

  controlResourceSetId 1,

 frequencyDomainResources '10000000 00000000 00000000 00000000 00000000 00000'B,//1 个RB group  对应6个RB

                                  duration 2, //代表一个 symbol

                                  cce-REG-MappingType interleaved

                                      reg-BundleSize n2,

                                      interleaverSize n2,

                                      shiftIndex 1

由上可知L=R=2

N_CORESET_REG= 6×2=12

N_CORESET_REG/L=12/2=6, 则 i= 0，1，...... 5  ，一共6个REG bundles。

REG  bundle i is defined as REGs{iL,iL+!,......,iL+L-1}

交织前

REG bundle 0   ={REG 0,REG 1}

REG bundle 1   ={REG 2,REG 3}

REG bundle 2   ={REG 4,REG 5}

REG bundle 3   ={REG 6,REG 7}

REG bundle 4   ={REG 8,REG 9}

REG bundle 5   ={REG 10,REG 11}

实际对应图

根据配置的参数确定具体的交织函数如下：

f(x)=(rC+c+nshift) mode(6)=(r3+c+1) mod 6

X=2c+r，X的值由c和r的取值共同确定

r=0,1

c=0,1,2

C=N_CORESET_REG/(L*R)=12/(2*2)=3

则X 的取值范围是  0(c=0  r=0) 1(c=0,r=1)

                         2(c=1  r=0)  3(c=1,r=1)

                         4(c=2  r=0)  5(c=2  r=1)

L=R=2

6/L-1=2  {f(6j/L),f(6j/L+1)...f(6j/L+2)}  就是每个CCE 对应3个REG bundles

f(0)=f(2c+r)=(3r+c+1)mod 6=(3*0+0+1) mod 6=1   (x=0=2c+r 对应的c=0 r=0)

f(1)=f(2c+r)=(3r+c+1)mod 6=(3*1+0+1) mod 6=4   (x=1=2c+r 对应的c=0 r=1)

f(2)=f(2c+r)=(3r+c+1)mod 6=(3*0+1+1) mod 6=2   (x=2=2c+r 对应的c=1 r=0)

f(3)=f(2c+r)=(3r+c+1)mod 6=(3*1+1+1) mod 6=5   (x=3=2c+r 对应的c=1 r=1)

f(4)=f(2c+r)=(3r+c+1)mod 6=(3*0+2+1) mod 6=3   (x=4=2c+r 对应的c=2 r=0)

f(0)=f(2c+r)=(3r+c+1)mod 6=(3*1+2+1) mod 6=0   (x=5=2c+r 对应的c=2 r=1)

CCE 0 =REG bundle{f(0),f(1),f(2)}=REG bundle{1,4,2}

CCE 1 =REG bundle{f(3),f(4),f(5)}=REG bundle{5,3,0}

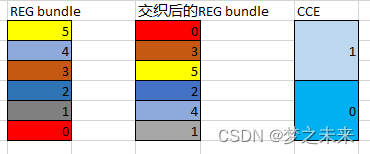

交织后对应情况，每个CCE包含的REG编号是断续的，通过交织打乱了CCE和REG bundle的对应关系。

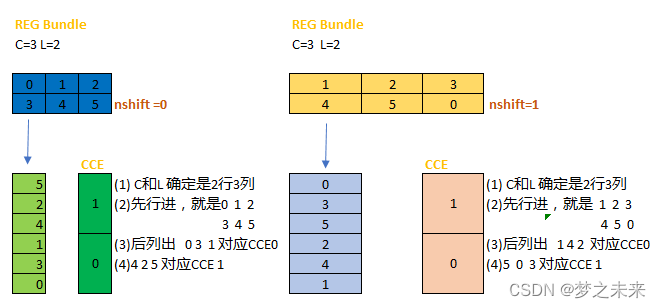

另外一种方式可以直观的得到最后的交织结果，就是先行进 后列出的方式，具体如下：

如果基站可以获得信道质量信息，采用非交织的方式将CCE映射到信道质量较好的REG，可以获得频域选择性增益。

交织的方式由于会打乱CCE和REG bundle的对应关系，则可以获得频率分集效增益。

微信公众号同步更新，欢迎关注！

公众号：modem协议笔记
