[BLE--Link Layer]物理信道

简述

有线通信，是用电缆直接连接，然后分距离的长短，有些会需要加载波，信号也可能会经过不同的调制方式调制。无线通信也是一样，只是信号的传输是通过射频了，通过在某一频段，对无线信道进行调制，将数据发送出去。

BLE物理信道

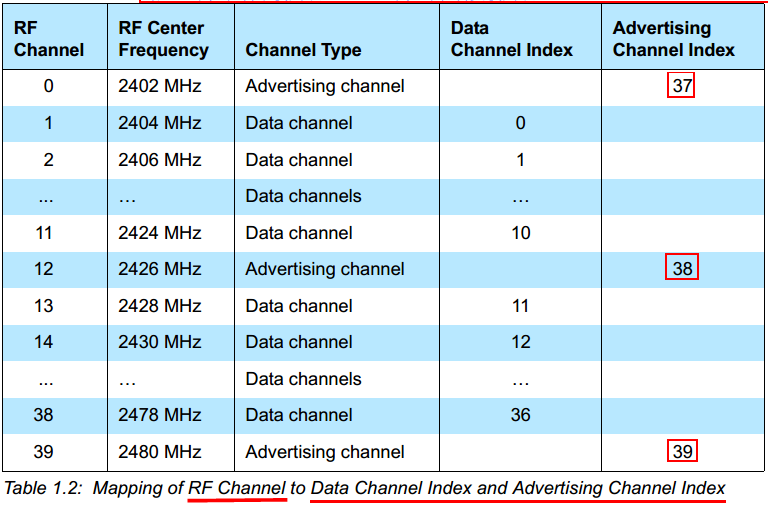

在Physical Layer部分提到过BLE的物理信道，一共40个，在2.4GHz的ISM频段。其实BLE的这40个物理信道是分成了两组的，一组是Advertising信道（3个），一组是Data信道（37个），具体情况如下：

在连接成功建立之前，设备之间是通过Advertising信道交互数据的，而在连接成功建立之后，就使用Data信道进行数据交互了。
两个无线设备之间要进行通信，除了要遵循同一协议外，两者必须要调到同一信道，才会有正常的数据可以交换，不然一个在2404MHz，另一个在2430MHz，两者根本就不能接收到对方的数据的（就是常说的不在同一个频道……）。
因此在连接建立之前，只用三个Advertising信道是有道理的，那样使得对方来扫描时，撞到同一频道的可能性就大大增加了，不然扫描扫半天，都没在同一频道过，那还怎么通信。BLE还使用了跳频，这是出于无线干扰以及安全性的考虑了。

关于Access Address

这里需要说明下Access Address，因为在考虑了无线通信时，需要两个设备调到同一个频道，才能进行通信，但是有时候可能有很多个设备在使用，那么多个设备调到同一个频道的可能性也还是蛮大的，为了避免这种多个设备某时刻工作在同一频率会造成的干扰，于是就设计了Access Address，该Address是一个无线发射器需要加在包中的，例如一个设备在发Advertising，它的Access Address是0x8E89BED8，那么有Scanner听到这个包后，也会用这个0x8E89BED8的Access Address与Advertiser通信，而Scanner要是听到的是别的Advertiser的包，就会使用另外一个Access Address去发Scan Request包。关于Access Address做如下三点说明：
1. Access Address放在封包中，用于识别该physical channel下向哪一个设备发packet，这样某时刻工作在同一physical channel的设备就不至于packet混乱；
2. 从封包的Link Layer info可以看到每个封包的确都有一个Access Address，Adv_pkt有一个固定Access Address，而intiator发con_req时会包含一个con_Access_Addr，连接之后的data pkt都是用的这个新的Access Addr了；
3. 每次重新断开建立连接，Access Address会不一样。

其实关于Access Address是还有一些要求的，如不能有连续的6个1 bit位或6个连续的0 bit位，因此这样算下来，满足作为Access Address的4byte的组合中有231个是可用的。
