概述

1. CCE

PDCCH主要用于传输下行控制信息和UL Grant，以便UE正确接收PDSCH及为PUSCH分配上行资源，其分配单位为CCE(1 CCE = 6 REG = 72 RE，1 REG = 1 OFDM symbol * 12 subcarrier = 12 RE)。对于一个PDCCH而言，其由一个或多个CCEs组成，而所分配的CCE数量根据聚合等级的不同而不同，PDCCH所支持的聚合等级如表1所示。

表1: Supported PDCCH aggregation levels.

Aggregation level	Number of CCEs	Number of Candidates
1	1	ENUMERATED {n0, n1, n2, n3, n4, n5, n6, n8}
2	2	ENUMERATED {n0, n1, n2, n3, n4, n5, n6, n8}
4	4	ENUMERATED {n0, n1, n2, n3, n4, n5, n6, n8}
8	8	ENUMERATED {n0, n1, n2, n3, n4, n5, n6, n8}
16	16	ENUMERATED {n0, n1, n2, n3, n4, n5, n6, n8}

对于与CORESET p相关联的搜索空间集s，时隙 $n_{s,f}^{mu }$ 中搜索空间集的PDCCH candidate $m_{s,n_{ci}}$ 所占用的CCEs由公式(1)(用于确定CCE占用的位置)给出。

$l*left { left ( y_{p,n_{s,f}^{mu } } + left lfloor frac{m_{s,n_{ci}}*n_{cce,p}}{l*m_{p,s,max}^{(l)}} +n_{ci} right rfloor right )modleft lfloor n_{cce,p}/l right rfloor right } + i$ (1)

其中， $i = 0,.....,l-1$ ，

L为聚合等级，

$n_{cce,p}$ 是CORESET p中的CCE数，从0~ $n_{cce,p} - 1$ 进行编号，

$m_{s,n_{ci}} = 0,.....,m_{p,s,n_{ci}}^{(l)} -1$ ， $m_{p,s,n_{ci}}^{(l)}$ 为给定的搜索空间内需要监听聚合等级L的PDCCH candidates，

$n_{ci}$ 为载波指示符域，如果UE通过用于监视PDCCH的服务小区的更高层参数CrossCarrierSchedulingConfig配置有载波指示符字段，则 $n_{ci}$ 是载波指示符域值，否则，公共搜索空间的 $n_{ci}=0$ ，

对于CSS， $m_{p,s,max}^{(l)} = m_{p,s,0}^{(l)}$ ，

对于USS， $m_{p,s,max}^{(l)}$ 是控制资源集p中搜索控制S的CCE聚合等级L所有配置的 $n_{ci}$ 的的最大值。

对于CSS， $y_{p,n_{s,f}^{mu }}=0$ 。

对于USS， $y_{p,n_{s,f}^{mu }}$ 定义为： $y_{p,n_{s,f}^{mu }}=left ( a_{p}*y_{p,n_{s,f}^{mu } -1} right )mod d$

其中， $y_{p,-1}=n_{rnti}neq 0$ ，D = 65537，而 $a_{p}$ 又随着控制资源集p的不同，有3种不同的值，p mod 3 = 0时， $a_{p} = 39827$ ；p mod 3 = 1时， $a_{p} = 39829$ ；p mod 3 = 2时， $a_{p} = 39839$ ； $n_{rnti}$ 是C-RNTI值。

2. CORESET

UE可被配置多个CORESET(Control-resource set, 控制资源集)，其位于BWP内，对于每个BWP最多被配置3个CORESET(包括common和UE-specific CORESETs)。

对于PDCCH而言，所传输控制信息的时频位置位于CORESET内，而一个CORESET时频位置的组成：频域由NRBCORESET个RB组成，时域由NsymbCORESET∈1,2,3个符号组成。

每个CORESET中有交织(分布式)和非交织(集中式)两种CCE-to-REG映射可选，但是每个CORESET仅能关联其中一种，其CCE-to-REG映射通过REG bundles描述：

REG bundle i被定义为REGs，其中L是REG bundle大小，i=0,1,…,NREGCORESETL1是， CORESET中REG数NREGCORESET=NRBCORESETNsymbCORESET；
CCE j由REG bundles $left { f(6j/l),f(6j/l+1),....,f(6j/l+6/l-1) right }$ 组成，其中f(.)是交织CCEto-REG映射。

对于非交织CCE-to-REG映射，其L = 6，f(x) = x。当 $n_{symb}^{coreset}$ =3(dmrs-TypeA-Position = 3，详细解释参考CORESET配置)时，其在CORESET中CCE-to-REG映射以及CCE与REG bundle的关系如图1所示。

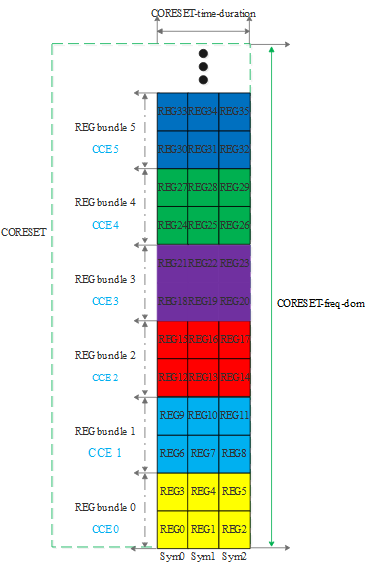

图1 非交织CCE-to-REG映射以及CCE与REG bundle的关系示意图

从图1中可看出，CORESET内的REG以时域优先的方式按递增顺序编号，起始于第一个OFDM符号和编号最小的RB，其编号从0开始。

对于非交织CCE-to-REG映射，对于 $n_{symb}^{coreset}=1$ ， $lin left { 2, 6 right }$ ；对于 $n_{symb}^{coreset}in left { 2,3 right }$ ， $lin left { n_{symb}^{coreset}, 6 right }$ 。而

$f(x) =(rc +c + n_{shift}) mod (n_{reg}^{coreset}/l)$

$x = cr + r$

$r = 0,1,...,r -1$

$c=0,1,...,c-1$

$c=n_{reg}^{coreset}/(lr)$

其中， $rin left { 2,3,6 right }$ 。

2.1 CORESET配置

CORESET配置有两种方式：ControlResourceSet或ControlResourceSetZero。

对于由ControlResourceSet IE进行配置：

CORESET索引p， $0leq p< 12$ ，由参数controlResourceSetId指示，对于一个UE而言，P<= 3（P表示CORESET个数）；
$n_{rb}^{coreset}$ 由CORESET参数frequencyDomainResources指示，其frequencyDomainResources提供的是一个bitmap，而bitmap上的bit与6个连续PRB的非重叠组具有一一映射关系，并在个PRBs的DL BWP下行带宽中PRB索引按递增顺序编号。
$n_{symb}^{coreset}$ 由参数duration指示，其中 $n_{symb}^{coreset}=3$ 仅参数dmrsTypeA-Position = 3时才支持；
参数cceREG-MappingType指示CCEto-REG映射方式；
对于交织CCEto-REG映射，L由参数regBundleSize指示；非交织L = 6；
R由参数interleaverSize指示；
$n_{shift}in left { 0,1,...,274 right }$ 由参数shiftIndex指示(如果提供，否则 $n_{shift}=n_{id}^{cell}$ )；
如果参数precoderGranularity = sameAsREGbundle，则在一个REG bundle中使用相同的预编码；
如果高层参数precoderGranularity = allContiguousRBs，则在CORESET中的连续RB集合内的所有REG中使用相同的预编码，并且CORESET中没有RE与如参数lteCRS-ToMatchAround所指示的SSB或LTE小区特定参考信号重叠。同时，UE不期望在频域上配置一个超过4个不连续的RB子集的CORESET的RB集。

对于由ControlResourceSetZero IE进行配置：

$n_{rb}^{coreset}$ 和 $n_{symb}^{coreset}$ 由ControlResourceSetZero的值所指示，其对应如表2所示(其他SCS的配置参考38.213表13.2~13.15)；

表2: Set of resource blocks and slot symbols of CORESET for Type0-PDCCH search space set when {SS/PBCH block, PDCCH} SCS is {15, 15} kHz for frequency bands with minimum channel bandwidth 5 MHz or 10 MHz

Index	SS/PBCH block and CORESET multiplexing pattern	Number of RBs	Number of Symbols	Offset (RBs)
0	1	24	2	0
1	1	24	2	2
2	1	24	2	4
3	1	24	3	0
4	1	24	3	2
5	1	24	3	4
6	1	48	1	12
7	1	48	1	16
8	1	48	2	12
9	1	48	2	16
10	1	48	3	12
11	1	48	3	16
12	1	96	1	38
13	1	96	2	38
14	1	96	3	38
15	Reserved

CCEto-REG映射方式为交织；
L = 6；
R = 2；
$n_{shift}=n_{id}^{cell}$ ；
当CORESET 0由MIB或SIB1配置时，CP为Normal CP；
在一个REG bundle中使用相同的预编码。

3. 搜索空间

搜索空间分为公共搜索空间(Common search space, CSS)和UE特定的搜索空间(UE-specific search space, USS)。CSS用于BCCH、寻呼、RAR等相关的控制信息(小区级公共信息)。USS用于传输与DL-SCH、UL-SCH等相关的控制信息(UE级信息)。

对于UE而言，CSS和USS的配置，由PDCCH-Config IE中参数searchSpaceType决定。对于UE所配置的每个DL BWP，UE最多被配置搜索空间集(每个搜索空间集来源于S个搜索空间集中)。

3.1 搜索空间配置

UE的搜索空间由SearchSpace配置。其配置如下所示：

3.2 CSS

CSS有5种类型，不同的类型对应不同的消息，其详细的描述如下所述：

Type0PDCCH CSS：由MIB中pdcchConfigSIB1或PDCCHConfigCommon中searchSpaceSIB1或PDCCHConfigCommon中searchSpaceZero配置，其DCI format由SIRNTI(用于SIB1)加扰。

对于DL BWP，如果高层没有给UE提供Type0-PDCCH CSS的searchSpace-SIB1(由PDCCH-ConfigCommon设置)，则UE不监视在DL BWP上设置的Type0-PDCCH CSS的PDCCH candidates。而Type0-PDCCH CSS集由CCE 聚合等级和表3中给出的每个CCE聚合等级的PDCCH candidates数量定义。如果激活DL BWP和初始DL BWP具有相同的SCS和CP长度，并且激活DL BWP包括初始DL BWP的所有RB，或者激活DL BWP是初始DL BWP，则Type0-PDCCH CSS集配置的CORESET索引为0(SIB1的CORESET ID)，且Type0-PDCCH CSS集的搜索空间集索引也为0(SIB1的搜索空间ID)。

Type0APDCCH CSS：由PDCCHConfigCommon中searchSpaceOtherSystemInformation配置，其DCI format由SI-RNTI(用于其他SI)加扰。

对于DL BWP，如果高层没有给UE提供一个用于Type0A-PDCCH CSS的CORESET，则其相应的CORESET与Type0-PDCCH CSS的CORESET相同。如果没有给UE通过searchSpaceOtherSystemInformation配置Type0A-PDCCH CSS集，则UE在DL BWP不监视Type0A-PDCCH CSS的PDCCH。而Type0A-PDCCH CSS集由CCE 聚合等级和表3中给出的每个CCE聚合等级的PDCCH candidates数量定义。

Type1PDCCH CSS：由PDCCHConfigCommon中raSearchSpace配置，其DCI format由RARNTI(用于RAR)或TCRNTI(用于Msg4)加扰。

对于DL BWP和Type1-PDCCH CSS集，UE通过ra-SearchSpace被配置搜索空间。如果高层在DL BWP上不给UE配置用于Type1-PDCCH CSS集的CORESET，则用于Type1-PDCCH CSS集的CORESET与用于Type0-PDCCH CSS集的CORESET相同。

Type2PDCCH CSS：由PDCCHConfigCommon中pagingSearchSpace配置，其DCI format由PRNTI(用于寻呼)加扰。

对于DL BWP，如果UE没有被提供用于Type2-PDCCH CSS集的CORESET，则相应的CORESET与在DL BWP上的用于Type0-PDCCH CSS的CORESET相同。如果没有给UE通过pagingSearchSpace配置Type2-PDCCH CSS集，则UE在DL BWP不监视Type2-PDCCH CSS集的PDCCH。而Type2-PDCCH CSS集由CCE 聚合等级和表3中给出的每个CCE聚合等级的PDCCH candidates数量定义。

Type3PDCCH CSS：由PDCCHConfig(searchSpaceType = common)中SearchSpace配置，其DCI format由INTRNTI(DCI format 2_1)、SFIRNTI(DCI format 2_0)、TPCPUSCH-RNTI(DCI format 2_2)、TPCPUCCH-RNTI(DCI format 2_2)、TPCSRS-RNTI(DCI format 2_3)、以及仅在主小区下的CRNTI、MCSC-RNTI、CSRNTI加扰。

如果UE没有被提供Type3-PDCCH CSS集，并且UE已经接收了C-RNTI，则UE监视在Type1-PDCCH CSS集用C-RNTI加扰的DCI format 0_0和DCI format 0_1的PDCCH candidates。

表3: CCE aggregation levels and maximum number of PDCCH candidates per CCE aggregation level for CSS sets configured by searchSpace-SIB1

CCE Aggregation Level	Number of Candidates
4	4
8	2
16	1

对于Type0/0A/2-PDCCH CSS集，如果DCI format由C-RNTI加扰，则searchSpaceID的不同，其监视PDCCH candidates的occasion的处理方式也不一样，如果searchSpaceID为非0，则UE根据搜索空间集相关联的searchSpaceID监视Type0/0A/2-PDCCH CSS集PDCCH candidates的occasion；否则，UE仅在与SSB相关联的监视occasion监视相应的PDCCH candidates，其中SSB与包含在CORESET#0的激活BWP的TCI-state(由最近的MAC CE激活命令指示，或不是由触发基于非竞争的随机接入过程的PDCCH order发起的随机接入过程确定)中的CSI-RS准共址。
