MATLAB编程测试传递函数的响应曲线（系统辨识第一篇）

S域传递函数

                           50        Y(S)
  G(S) = exp(-100*s) * ---------- = -----
                       1000 s + 1    X(S)

通过MATLAB编程生成动态响应曲线，这里的采样周期设为1s，便与后期辨识工业现场被控对象。
这里涉及到《自动控制原理》知识点，S变换、Z变换、差分方程等。

将S域传递函数离散化

              		  0.04998    y(z)
   g(z) = z^(-100) * --------- = -----
             		 z - 0.999   x(z)

方程分子分母同时除以z

              		    0.04998        y(z)
   g(z) = z^(-101) * --------------- = -----
             	     1 - 0.999z^(-1)   x(z)

将上述方程十字相乘

y(z) - 0.999y(z)z^(-1) = 0.04998x(z) z^(-101)

改写成

y(t) - 0.999y(t-1) = 0.04998x(t-101)
y(t) =  0.999y(t-1) + 0.04998x(t-101)

clear all;close all;clc;

sys=tf([0 50],[1000,1],'inputdelay',100);
% ts 为采样时间常数
ts = 1;
dsys=c2d(sys,ts,'zoh');
% num 为分子系数，den 为分母系数
[num,den]=tfdata(dsys,'v');
% tdelay 为滞后时间常数
tdelay = 101;
for m=1:tdelay
    y(m)=0;
end
x=linspace(1, 1, 10000);
for n=102:1:10000
    y(n)=-den(2)*y(n - 1)+num(2)*x(n-101);
end

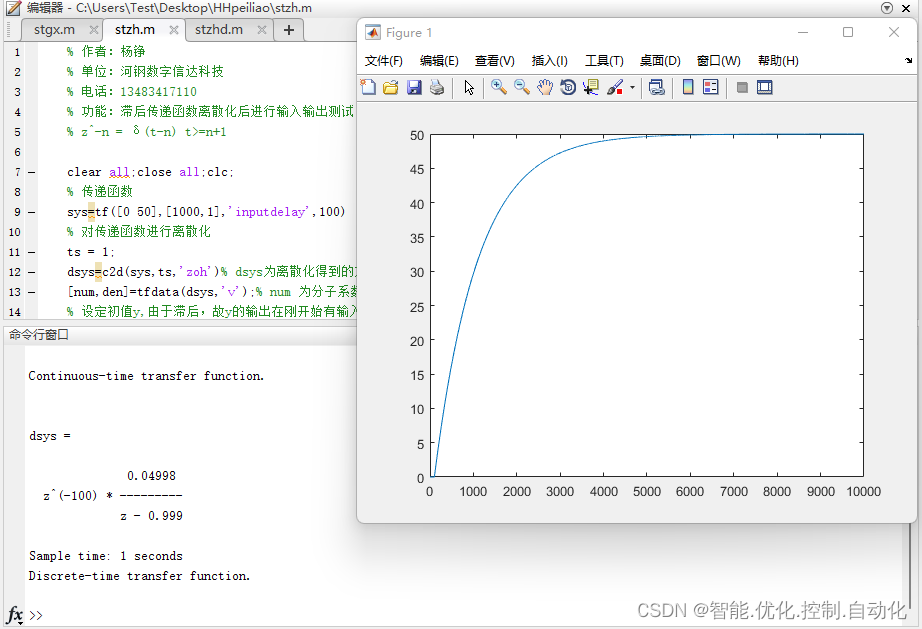

figure(1)
plot(y)
