概述

前言：

        这篇系列将从0开始搭建一个UVM验证平台，来帮助一些学习了SV和UVM知识，但对搭建完整的验证环境没有概念的朋友。

UVM前置基础：

1.UVM基础-factory机制、phase机制

2.UVM基础-组件（driver、monitor、agent...）

3.UVM基础-TLM通信机制（一）

4.UVM基础-TLM通信机制（二）

...还在更新

从零搭建一个UVM验证平台：

从零开始，搭建一个简单的UVM验证平台（一）

从零开始，搭建一个简单的UVM验证平台（二）

从零开始，搭建一个简单的UVM验证平台（三）

从零开始，搭建一个简单的UVM验证平台（四）

...还在更新

目录

interface & virtual interface

config_db机制

阶段代码总结

dut.sv

driver.sv

my_if.sv

top_tb.sv

添加transaction

transaction定义

基于transaction的driver

        在上个上个文章中，已经搭建了一个只有driver的验证平台，涉及到了类的继承与派生、factory工厂机制、phase机制、objection机制。下面我们要对之前的平台进行进一步完善。

interface & virtual interface

        在前面的代码中，driver的等待时钟事件@（posedge top_tb.clk）以及DUT中输入端口赋值(top_tb.data_i_valid <= 1'b1)都是使用的绝对路径。假如clk信号的层次从top_tb.clk变成了top_tb.clk_inst.clk，那么就需要对原来的代码进行大量修改。

        避免使用绝对路径的方式就是interface。在SystemVerilog中使用interface来链接验证平台与DUT的端口，interface的定义如下：

interface my_if(input clk, input rstn);
  logic [7:0] data;
  logic valid;
endinterface

定义了interface之后，在top_tb中例化DUT时，就可以直接使用：

my_if input_if(clk,rstn);
my_if output_if(clk,rstn);

dut my_dut(
  .clk            (clk)               ,
  .data_i         (input_if.data_if)  ,
  .data_o         (output_if.data_if) ,
  .data_i_valid   (input_if.valid)    ,
  .data_o_valid   (output_if.valid)
);

        在module中可以声明interface，但是如果要在driver中使用interface，因为driver是一个类，所以不能直接声明interface（语法报错），在类中使用的是virtual interface。

class my_driver extends uvm_driver;
    virtual my_if vif;

        因为driver类定义了interface，所以我们还需要将my_driver类中的main_phase任务中的data和valid信号用interface中的信号，修改后的含有interface的driver.sv为：

`include "uvm_macros.svh"

import uvm_pkg::*;

class my_driver extends uvm_driver;
  `uvm_component_utils(my_driver)  //注册
  virtual my_if vif;
  function new(string name = "my_driver", uvm_component parent = null);
    super.new(name, parent);
    `uvm_info("my_driver", "new is called", UVM_LOW)
  endfunction
  extern virtual task main_phase(uvm_phase phase);
endclass

task my_driver::main_phase(uvm_phase phase);
  phase.raise_objection(this);
  `uvm_info("my_driver", "main phase is called", UVM_LOW);
  vif.data_if       <= 8'd0;
  vif.valid <= 1'b0;
  while(!vif.rstn)
    @(posedge vif.clk);
  for(int i = 0; i < 256; i = i+1)begin
    @(posedge vif.clk)
    vif.data_if <= $urandom_range(0,255);
    vif.valid <= 1'b1;
    `uvm_info("my_driver", "data is drived", UVM_LOW)
  end
  @(posedge vif.clk);
  vif.valid <= 1'b0;
  phase.drop_objection(this);
endtask

        现在my_drive中的绝对路径就消除了，提高了代码的复用性。但是目前还存在一个问题：如何将top_tb中的input_if和my_driver中的vif对应起来呢？

config_db机制

        在top_tb里，我们生成激励是用driver类来生成，driver生成激励后送到driver中的virtual interface中的vif.data_if，如何把driver中的vif.data_if赋值给top_tb中的input_if.data_if呢？如果直接赋值：

input_if.data_if = top_tb.driver.vif.data_if;

        会直接报错，因为driver是UVM通过run_test语句实例化了一个脱离top_tb层次结构的实例，建立了一个新的结构。对于这种脱离top_tb层次结构，又希望在top_tb中对其进行某些操作的实例，需要用到UVM的config_db机制。

        config_db机制分为set和get两个操作。

在top_tb中执行set操作：

initial begin
  uvm_config_db#(virtual my_if)::set(null, "uvm_test_top", "vif", input_if);
end

 在my_driver中执行get操作：

virtual function void build_phase(uvm_phase phase);
  super.build_phase(phase);
  `uvm_info("my_driver", "build phase is called", UVM_LOW);
  if(`uvm_config_db#(virtual my_if)::get(this, "", "vif", vif))
    `uvm_fatal("my_driver", "virtual interface must be set for vif")
    //若执行uvm_fatal，则打印完第二个参数的信息后，会自动调用finish函数来终止仿真
endfunction

        这里引用了build_phase，与main_phase一样，是UVM内建的一个phase，当UVM启动后，会自动执行build_phase。build_phase在new函数之后，main_phase之前执行。

        build_phase主要的作用就是通过config_db的set和get操作来做一些数据的配置和传递，以及实例化成员变量等。值得注意的是，super.build_phase这条语句是必须的，在父类uvm_build_phase 中执行了一些必要的操作，必须显式地调用并执行它。

build_phase和main_phase的区别

        build_phase与main_phase的不同点在于，build_phase是一个function，而main_phase是一个task。我们知道task和function的最大区别就在于function是没有延时的，即不消耗仿真时间，在仿真开始的瞬间就执行了；而task类型的main_phase中则可以添加一些带有延时的操作，譬如@（posedge clk）、wait等操作。

        在build_phase中出现的uvm_fatal宏，这个宏和uvm_info的功能是差不多的，都是打印一些信息，它们的区别在于：uvm_fatal在打印第二个参数所示的信息后，会直接调用verilog 的finish函数来终止仿真。uvm_fatal的出现，表示验证平台出现了重大问题而无法继续下去，必须停止仿真并做相应的检查，只要是uvm_fatal打印的信息，就一定是非常关键的。

uvm_config_db#(virtual my_if)::set(null, "uvm_test_top", "vif", input_if)
uvm_config_db#(virtual my_if)::get(this, ""            , "vif", vif)

        config_db的set和get都有四个参数，在set/get之前，有一个#（virtual my_if），这里跟的是我们需要传输的数据类型，因为我们要传输的是一个接口类型，所以填virtual my_if，如果要传输一个整型则写config_db#(int)。

        set和get的第一和第二个参数后面再说，先讲第三第四个参数。set的第二个参数是路径索引，索引到操作的目标所在的实例名称；set和get的第三个参数必须完全一致（可以为变量名）；set的第四个参数表示要把哪个interface传递给my_driver；get的第四个参数表示要把接收到的interface传递给my_driver的哪个成员变量。

阶段代码总结

        到此为止，我们已经写了四个模块，分别是：driver.sv、my_if.sv、top_tb.sv和dut.sv，代码分别为：

dut.sv

module dut(
  input             clk           ,
  input             rstn          ,
  input      [7:0]  data_i        ,
  input             data_i_valid  ,
  output reg [7:0]  data_o        ,
  output reg        data_o_valid
);

always @(posedge clk)begin
  if(!rstn)begin
    data_o       <= 8'd0;
    data_o_valid <= 1'b0;
  end
  else begin
    data_o       <= data_i;
    data_o_valid <= data_i_valid;
  end
end
endmodule

driver.sv

`include "uvm_macros.svh"

import uvm_pkg::*;

class my_driver extends uvm_driver;
  `uvm_component_utils(my_driver)  //注册
  virtual my_if vif;

  virtual function void build_phase(uvm_phase phase);
  super.build_phase(phase);
  `uvm_info("my_driver", "build phase is called", UVM_LOW);
  if(!uvm_config_db#(virtual my_if)::get(this, "", "vif", vif))
    `uvm_fatal("my_driver", "virtual interface must be set for vif");
endfunction

  function new(string name = "my_driver", uvm_component parent = null);
    super.new(name, parent);
    `uvm_info("my_driver", "new is called", UVM_LOW)
  endfunction
  extern virtual task main_phase(uvm_phase phase);
endclass

task my_driver::main_phase(uvm_phase phase);
  phase.raise_objection(this);
  `uvm_info("my_driver", "main phase is called", UVM_LOW);
  vif.data_if       <= 8'd0;
  vif.valid <= 1'b0;
  while(!vif.rstn)
    @(posedge vif.clk);
  for(int i = 0; i < 256; i = i+1)begin
    @(posedge vif.clk)
    vif.data_if <= $urandom_range(0,255);
    vif.valid <= 1'b1;
    `uvm_info("my_driver", "data is drived", UVM_LOW)
  end
  @(posedge vif.clk);
  vif.valid <= 1'b0;
  phase.drop_objection(this);
endtask

my_if.sv

interface my_if(input clk, input rst_n);
   logic [7:0] data_if;
   logic valid;
endinterface

top_tb.sv

`timescale 1ns/1ps

`include "uvm_macros.svh"
import uvm_pkg::*;

`include "my_driver.sv"
`include "my_if.sv"

module top_tb;

reg clk,rstn;
reg  [7:0] data_i;
reg  data_i_valid;
wire [7:0] data_o;
wire data_o_valid;

my_if input_if(clk,rstn);
my_if output_if(clk,rstn);

dut my_dut(
  .clk            (clk)               ,
  .data_i         (input_if.data_if)  ,
  .data_o         (output_if.data_if) ,
  .data_i_valid   (input_if.valid)    ,
  .data_o_valid   (output_if.valid)
);

initial begin
  run_test("my_driver");
end

initial begin
  uvm_config_db#(virtual my_if)::set(null, "uvm_test_top", "vif", input_if);
end

initial begin
  clk = 0;
  forever begin
    #100 clk = ~clk;
  end
end

initial begin
  rstn = 1'b0;
  #1000
  rstn = 1'b1;
end

endmodule

        下面我们在上面的基础上进行进一步的扩充和拓展。

添加transaction

        接下来我们还要为我们的验证平台添加monitor、scoreboard、reference model等验证平台组件。这些组件之间的信息传递是基于transaction的，因此我们在添加组件之前，先要添加transaction。

        transaction是一个抽象的概念。一般来说，物理协议中的数据交换都是以帧或者包为单位的，通常在一帧或者一个包中要定义好各项参数，一笔transactiin就是一个包。在不同的验证平台中会有不同的transaction。

transaction定义

class my_transaction extends uvm_sequence_item;

  rand bit [63:0] password; //assume there is a 64bits password

  `uvm_object_utils(my_transaction);

  function new(string name = "my_transaction");
    super.new(name);
  endfunction

endclass

        在transaction定义中，有两点值得注意：一是my_transaction的基类是uvm_sequence_item。在UVM中，所有的transaction都要从uvm_sequence_item派生，只有从uvm_sequence_item派生的transaction才可以使用UVM中强大的sequence机制；二是transaciton在使用factory机制时是使用uvm_object_utils，my_transaction和my_driver是由区别的：在整个仿真期间，driver是一直存在的，transaction不同，它在仿真的某一时间产生，经过driver驱动，再经过reference model处理，最终由scoreboard比较完成后，其生命周期就结束了。一般来说，这种类都是派生自uvm_object或者uvm_object的派生类。UVM中具有这种特征的类都要使用uvm_object_utils宏来注册。

基于transaction的driver

        完成transaction.sv的定义后，就可以在my_driver中实现基于transaction的驱动。

`include "uvm_macros.svh"
`include "my_transaction.sv"

import uvm_pkg::*;

class my_driver extends uvm_driver;

  `uvm_component_utils(my_driver)  //注册
  virtual my_if vif;

  function new(string name = "my_driver", uvm_component parent = null);
    super.new(name, parent);
    `uvm_info("my_driver", "new is called", UVM_LOW)
  endfunction

  virtual function void build_phase(uvm_phase phase);
    super.build_phase(phase);
    `uvm_info("my_driver", "build phase is called", UVM_LOW);
    if(!uvm_config_db#(virtual my_if)::get(this, "", "vif", vif))
      `uvm_fatal("my_driver", "virtual interface must be set for vif");
  endfunction
  extern task main_phase(uvm_phase phase);
  extern task drive_password_trans(my_transaction tr);

endclass

task my_driver::main_phase(uvm_phase phase);
  my_transaction tr;
  phase.raise_objection(this);
  vif.data_if <= 8'd0;
  vif.valid   <= 1'b0;
  for (int i=0; i<8; i=i+1)begin
    tr = new("tr");
    assert(tr.randomize());
    drive_password_trans(tr);
  end
  repeat(5) @(posedge vif.clk); //delay
  phase.drop_objection(this);
endtask

task my_driver::drive_password_trans(my_transaction tr);
  bit [7:0] data_q[$];
  bit [63:0] temp_password;

  //push password to data_q
  temp_password = tr.password;
  for (int i=0; i<8; i++)begin
    data_q.push_back(temp_password[7:0]);
    temp_password = (temp_password >> 8);
  end

  `uvm_info("my_driver", "main phase is called", UVM_LOW);
  repeat(3) @(posedge vif.clk); //delay

  while(data_q.size()>0)begin
    @(posedge vif.clk);
    vif.valid <= 1'b1;
    vif.data_if <= data_q.pop_front();
  end

  @(posedge vif.clk);
   vif.valid <= 1'b0;
  `uvm_info("my_driver", "end drive one_serial password", UVM_LOW);
endtask

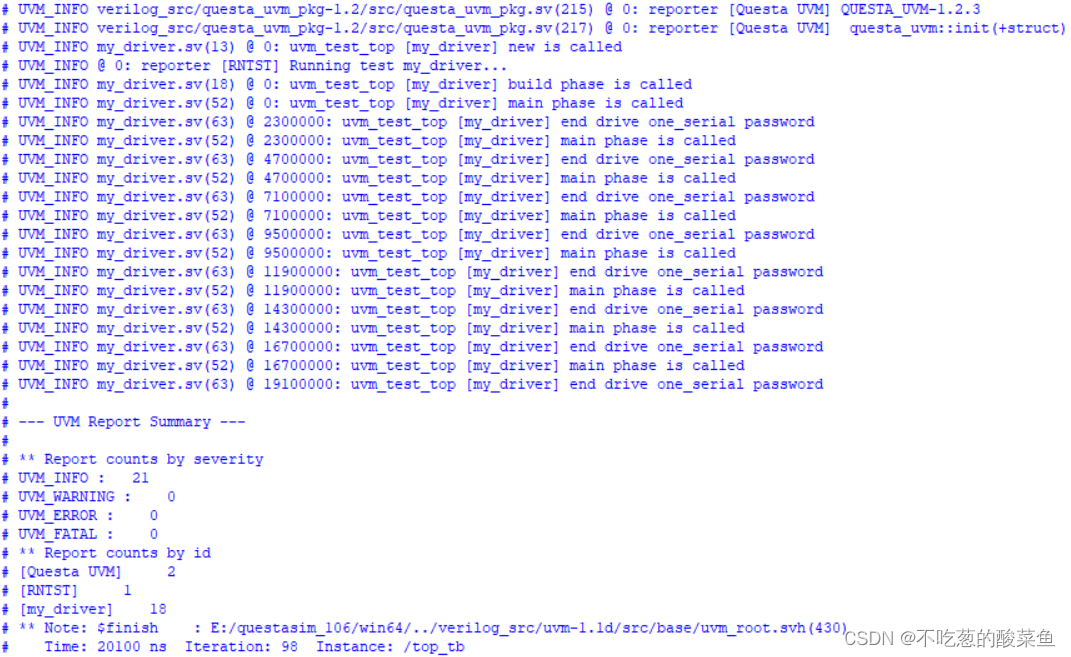

仿真结果：

在transaction中循环了8次drive_password_trans任务。

  for (int i=0; i<8; i=i+1)begin
    tr = new("tr");
    assert(tr.randomize());
    drive_password_trans(tr);
  end

在drive_password_trans任务中，我们传输一次password

task my_driver::drive_password_trans(my_transaction tr);
  bit [7:0] data_q[$];
  bit [63:0] temp_password;

  //push password to data_q
  temp_password = tr.password;
  for (int i=0; i<8; i++)begin
    data_q.push_back(temp_password[7:0]);
    temp_password = (temp_password >> 8);
  end

  `uvm_info("my_driver", "main phase is called", UVM_LOW);
  repeat(3) @(posedge vif.clk); //delay

  while(data_q.size()>0)begin
    @(posedge vif.clk);
    vif.valid <= 1'b1;
    vif.data_if <= data_q.pop_front();
  end

drive_password_trans任务功能描述：

        这里因为data_q设置的是8bit，而password一次是64bit的，所以设置data_q为队列，需要入队8次才能把password完整的存下来，所以我们for循环循环8次，每次让8bit数据从队列的尾部进入，也即push_back。

        之后等待三个时钟上升沿，然后把队列中的首部数据（pop_front）排出送给my_driver的interface “vif”，直到队列排空。

        至此，我们就完成了添加transaction的driver设计，涉及到的知识有interface、virtual interface、config_db机制、transaction设计等内容。至此不要忘了，我们加入transaction的目的是因为monitor、scoreboard等验证组件之间的交互是通过transaction的，因此，接下来我们就要添加UVM的其他组件了。

最后

以上就是危机冰淇淋为你收集整理的从零开始，搭建一个简单的UVM验证平台（二）interface & virtual interfaceconfig_db机制阶段代码总结添加transaction的全部内容，希望文章能够帮你解决从零开始，搭建一个简单的UVM验证平台（二）interface & virtual interfaceconfig_db机制阶段代码总结添加transaction所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
