概述

FIFO总概

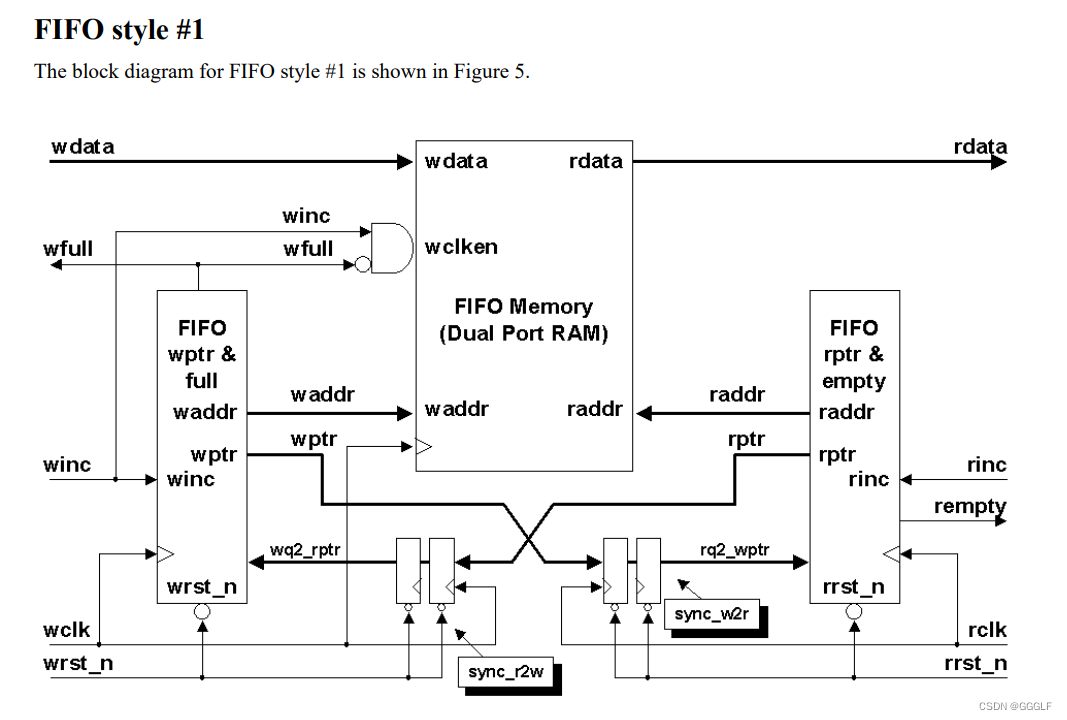

图来自文章Simulation and Synthesis Techniques for Asynchronous FIFO Design

一个异步FIFO一共由五个基本模块组成，分别是

①RAM存储器模块

②FIFO写地址以及写满判断模块（写控制端口）

③FIFO写时钟同步到读时钟模块

④FIFO读地址以及读空判断模块（读控制端口）

⑤FIFO读时钟同步到写时钟模块

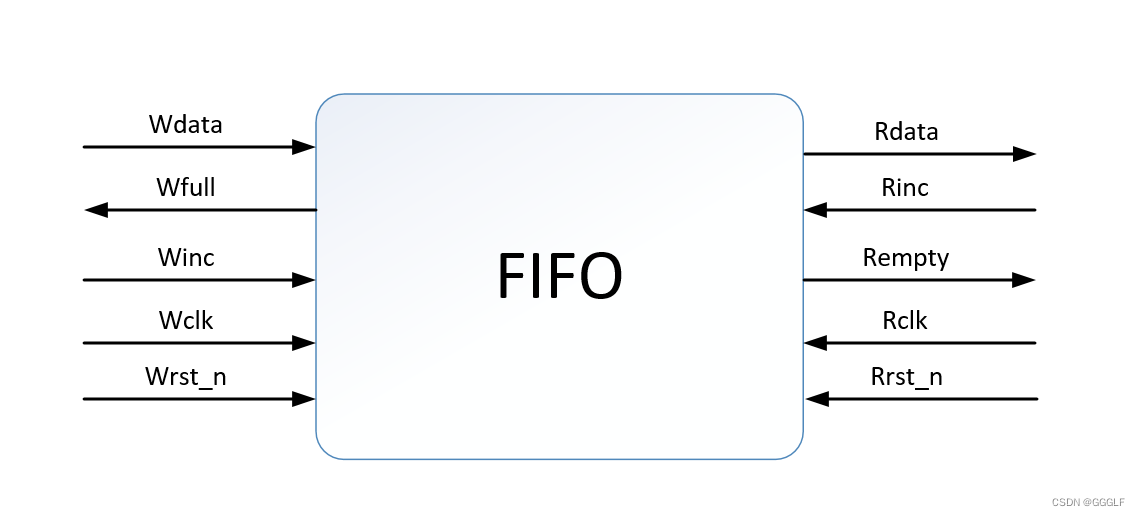

下面是FIFO顶层模块概图：

Wdata：写入数据

Wfull：写满信号

Winc：写请求信号（写使能信号）

Wclk：写时钟

Wrst_n:写复位信号（低电平有效）

Rdata：读出数据

Rempty：读空信号

Rinc：读请求信号（读使能信号）

Rclk：读时钟

Rrst_n：读复位信号（低电平有效）

一、RAM

随机存取存储器（Random Access Memory）随机访问内存（RAM）相当于PC机上的移动存储，用来存储和保存数据的。在任何时候都可以读写，RAM通常用作操作系统或其他正在运行的程序的临时存储介质（可称作系统内存）。不过，当电源关闭时时RAM不能保留数据，如果需要保存数据，就必须把它们写入到一个长期的存储器中（例如硬盘）。正因为如此，有时也将RAM称作"可变存储器"。

RAM的顶层模块图：

Wdata：写入的数据

Waddr：写地址

Wclken：写使能信号

Wfull：写满标志信号

Wclk：写时钟

Rdata：读数据

Raddr：读地址

Verilog代码如下：

根据上面RAM的总概图，定义的一个宽度为32位，深度为16的RAM（即定义了16个寄存器，每个寄存器的宽度为32）

module fifomem
#(
    parameter  DATASIZE = 32, // Memory data word width
    parameter  ADDRSIZE = 6  // 指针地址位宽设置为6，因为32=2^5，应该加一判断写满或读空
) // Number of mem address bits
(
    output [DATASIZE-1:0] rdata, //read data
    input  [DATASIZE-1:0] wdata, //write data
    input  [ADDRSIZE-1:0] waddr, raddr,
    input                 wclken, wfull, wclk
);

 // RTL Verilog memory model
localparam DEPTH = 1<<ADDRSIZE;   // leftshift is equal divide two
reg [DATASIZE-1:0] mem [0:DEPTH-1]; //即定义了16个寄存器，每个寄存器的位宽为32位

assign rdata = mem[raddr];

always @(posedge wclk)  //当使能信号有效且还未写满的时候将数据写入实体中，与wclk时钟信号同步
    if (wclken && !wfull)
        mem[waddr] <= wdata;
 endmodule

二、读控制端口

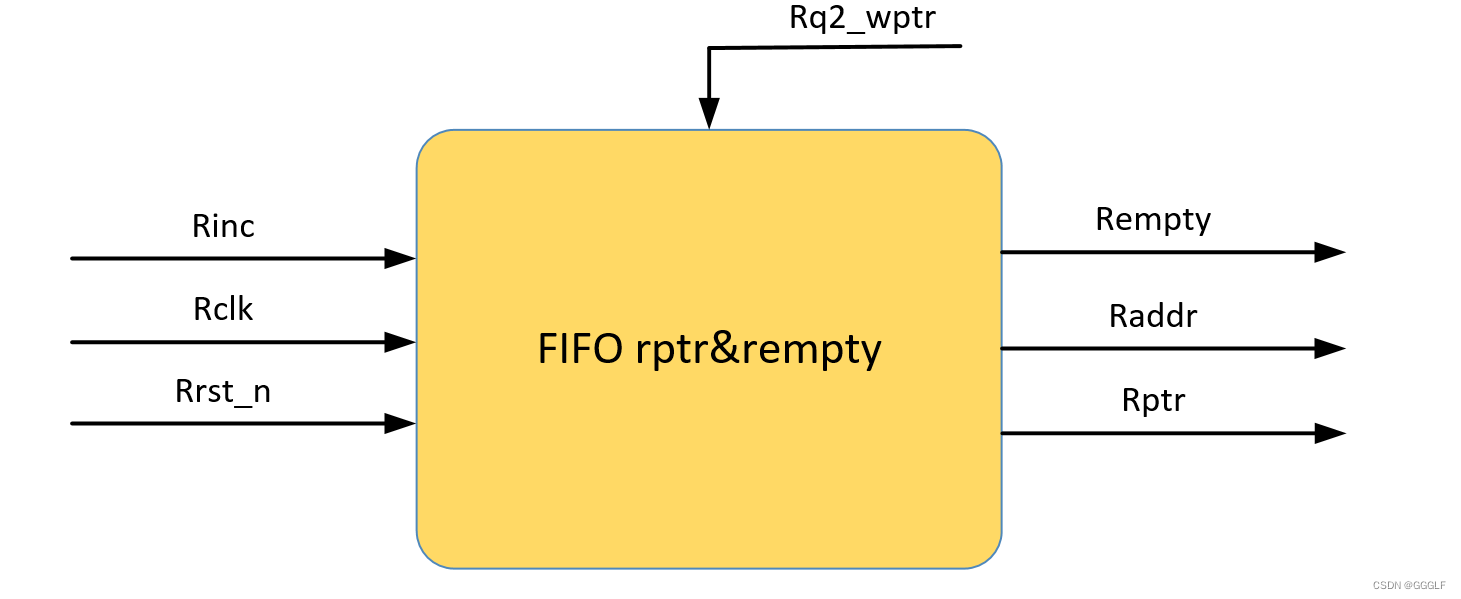

读控制端口主要用于是否可以读取数据，读指针与读空的顶层模块图如下图

Rinc：读请求信号

Rclk：读时钟信号

Rrst_n：读复位信号

Raddr：二进制形式的写地址

Rempty：读空信号

Rptr：格雷码形式的读指针

Rq2_wptr：同步后的写指针

作用：当时钟信号来且读请求信号有效时，读出一组数据，并且同时读地址向下加一位。然后将读地址转换为格雷码，判断是否为读空。（基于顶层模块进行理解）

读空的判断：读地址指针追上写地址指针

Verilog代码如下：

module rptr_empty
#(
    parameter ADDRSIZE = 6
)
(
    output reg  rempty,
    output         [ADDRSIZE-1:0] raddr,  //二进制形式的读地址
    output reg  [ADDRSIZE  :0] rptr,  //格雷码形式的读指针
    input             [ADDRSIZE  :0] rq2_wptr, //同步后的写指针
    input             rinc, rclk, rrst_n
);
  reg  [ADDRSIZE:0] rbin;//寄存地址,方便用于计算或者转换为格雷码
  wire [ADDRSIZE:0] rgraynext, rbinnext;
 // GRAYSTYLE2 pointer
 //将二进制的读指针与格雷码进制的读指针同步
  always @(posedge rclk or negedge rrst_n)
      if (!rrst_n) begin
          rbin <= 0;
          rptr <= 0;
      end
      else begin
          rbin <= rbinnext; //直接作为存储实体的地址
          rptr <= rgraynext;//输出到 sync_r2w.v模块，被同步到 wrclk 时钟域
      end
  // Memory read-address pointer (okay to use binary to address memory)
  assign raddr     = rbin[ADDRSIZE-1:0]; //直接作为存储实体的地址，比如连接到RAM存储实体的读地址端。
  assign rbinnext  = rbin + (rinc & ~rempty); //不空且有读请求的时候读地址加1
  assign rgraynext = (rbinnext>>1) ^ rbinnext; //将二进制的读指针转为格雷码
  // FIFO empty when the next rptr == synchronized wptr or on reset
  assign rempty_val = (rgraynext == rq2_wptr); //当读指针等于同步后的写指针，则为空，即读空。
  always @(posedge rclk or negedge rrst_n)
      if (!rrst_n)
          rempty <= 1'b1;
      else
          rempty <= rempty_val;

endmodule

代码理解：

1.当复位信号有用时，读地址和读指针都为空，否则将读地址和读指针都储存起来

2.当读请求信号有用且没有读空时，读地址加一，同时利用前后的读地址计算出格雷码形式的读指针

3. 当读指针等于同步后的写指针时，即为读空。

三、写控制端口

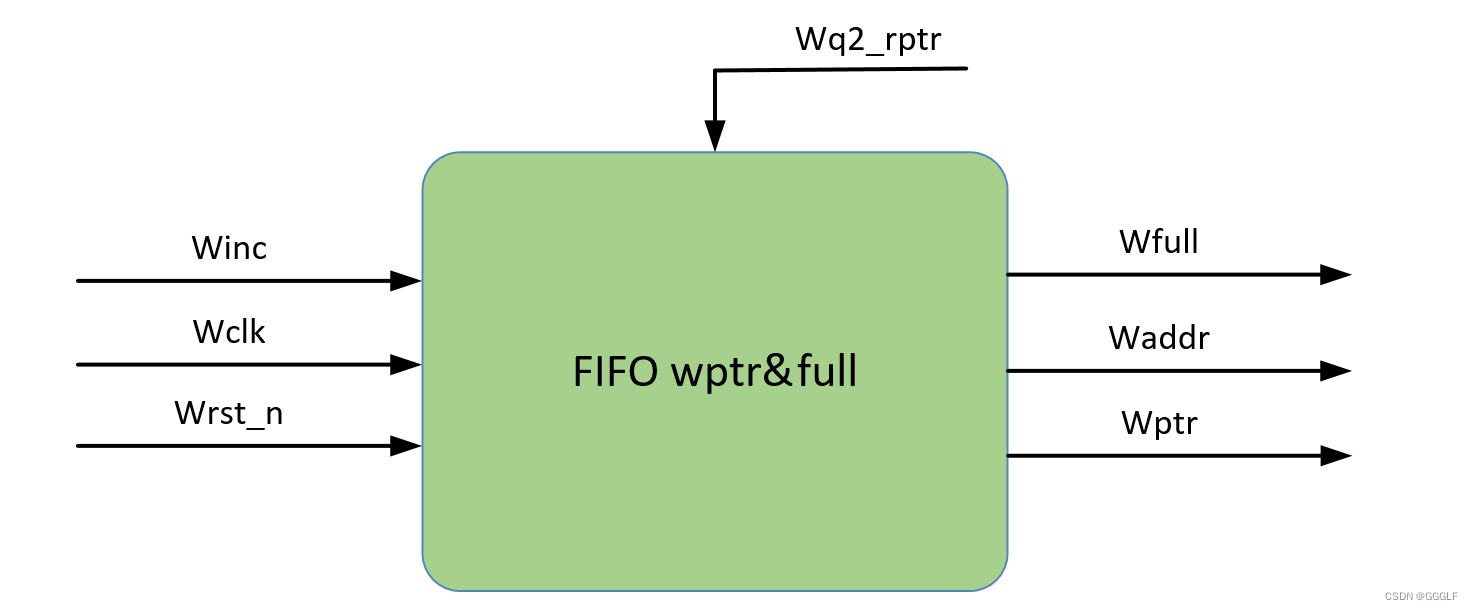

写控制端口主要用于是否可以写入数据，写指针与写满的顶层模块图如下图

Winc：写请求信号

Wclk：写时钟信号

Wrst_n：写复位信号

Waddr：二进制形式的写地址

Wfull：写空信号

Wptr：格雷码形式的写指针

Wq2_rptr：同步后的读指针

作用：当时钟信号来且写请求信号有效时，写出一组数据，并且同时写地址向下加一位。然后将写地址转换为格雷码，判断是否为写满。（基于顶层模块进行理解）

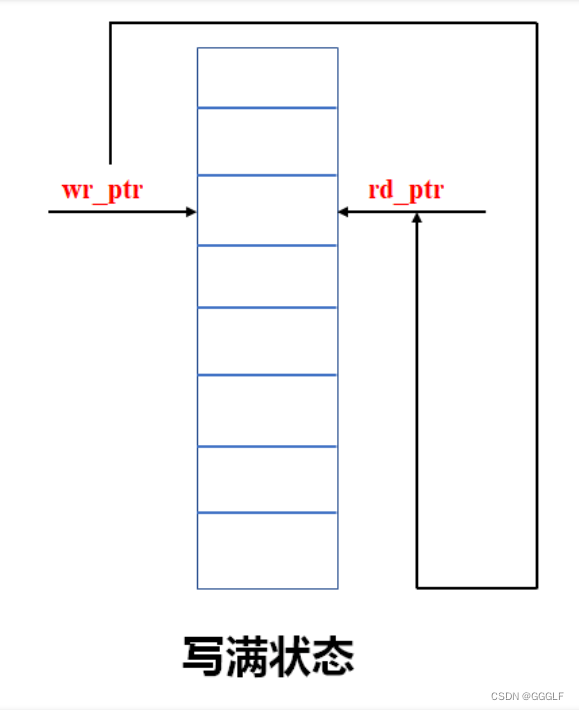

写满的判断：写地址指针再次追上读地址指针

Verilog代码如下：

module wptr_full
#(
    parameter ADDRSIZE = 4
)
(
    output reg wfull,
    output        [ADDRSIZE-1:0] waddr,//二进制形式的写地址
    output reg [ADDRSIZE  :0] wptr, //格雷码形式的写指针
    input           [ADDRSIZE  :0] wq2_rptr,//同步后的读指针
    input           winc, wclk, wrst_n
);
  reg  [ADDRSIZE:0] wbin;
  wire [ADDRSIZE:0] wgraynext, wbinnext;
  // GRAYSTYLE2 pointer
  always @(posedge wclk or negedge wrst_n)
      if (!wrst_n)
          {wbin, wptr} <= 0;
      else
          {wbin, wptr} <= {wbinnext, wgraynext};
  // Memory write-address pointer (okay to use binary to address memory)
  assign waddr        = wbin[ADDRSIZE-1:0];
  assign wbinnext   = wbin + (winc & ~wfull);//写请求且没写满时，地址加一
  assign wgraynext = (wbinnext>>1) ^ wbinnext; //将二进制码转换为格雷码
  //-----------------------------------------------------------------
  assign wfull_val = (wgraynext=={~wq2_rptr[ADDRSIZE:ADDRSIZE-1],wq2_rptr[ADDRSIZE-2:0]});
  //
  always @(posedge wclk or negedge wrst_n)
      if (!wrst_n)
          wfull  <= 1'b0;
      else
          wfull  <= wfull_val;

  endmodule

代码理解：

1.当复位信号有用时，写地址和写指针都为空，否则将写地址和写指针都储存起来

2.当写请求信号有用且没有写满时，写地址加一，同时利用前后的写地址计算出格雷码形式的写指针

3. 当写指针再次追上同步后的读指针时，即为写满。

四、读时钟同步到写时钟

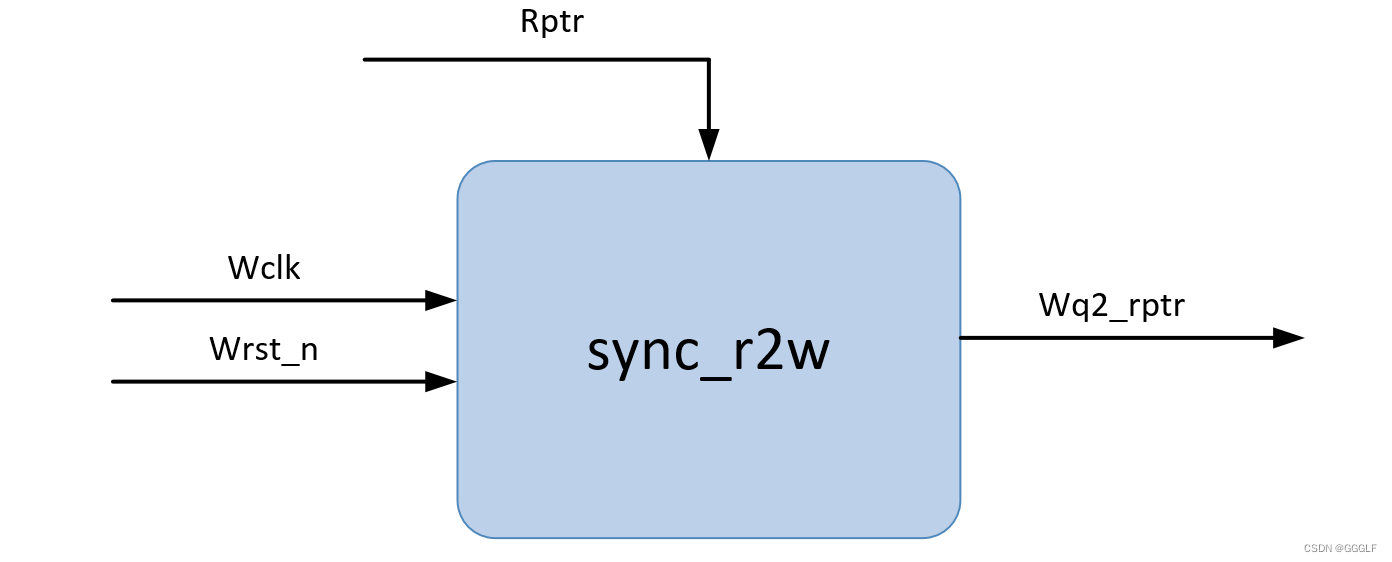

顶层模块图如下所示

Verilog代码如下：

module sync_r2w
#(
    parameter ADDRSIZE = 6
)
(
    output reg [ADDRSIZE:0] wq2_rptr,   //将读指针同步到写指针
    input            [ADDRSIZE:0] rptr,       // 输入读指针
    input            wclk, wrst_n
);

reg [ADDRSIZE:0] wq1_rptr;

  always @(posedge wclk or negedge wrst_n)
      if (!wrst_n) begin
          wq1_rptr <= 0;          //清零复位信号
          wq2_rptr <= 0;
      end
      else begin
          wq1_rptr<= rptr;//两级寄存器
          wq2_rptr<=wq1_rptr;
      end
  endmodule

五、读时钟同步到写时钟

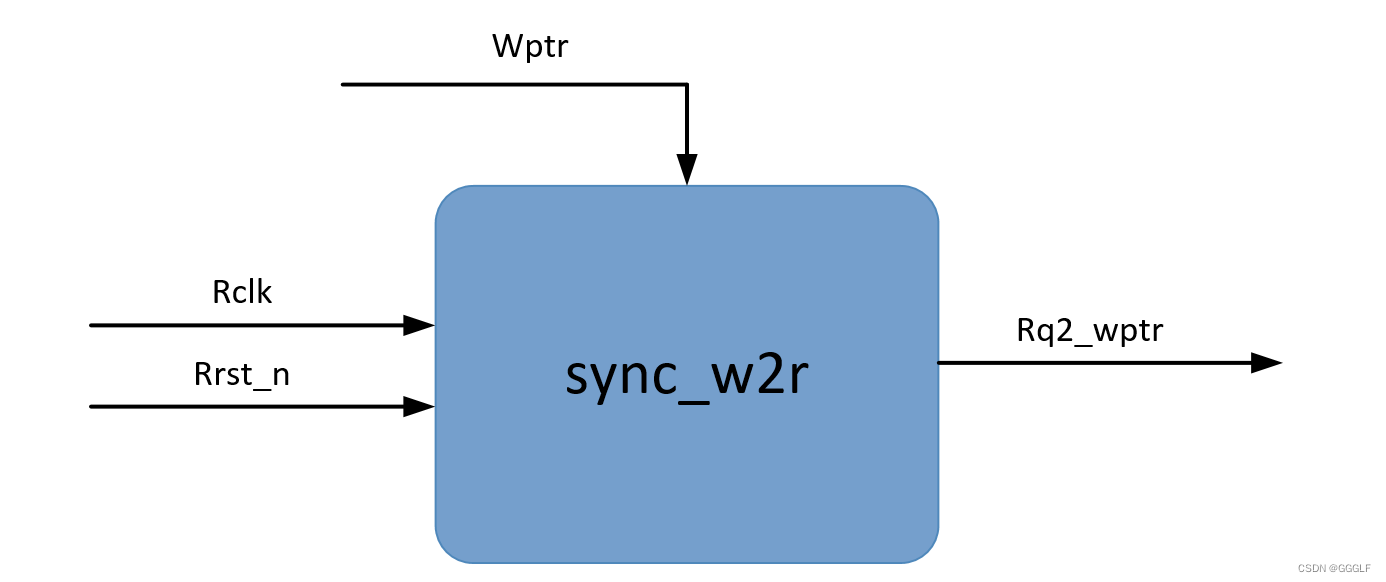

顶层模块图如下所示

Verilog代码如下

module sync_w2r
#(parameter ADDRSIZE = 6)
(
    output reg [ADDRSIZE:0] rq2_wptr, //将写指针同步到读指针
    input           [ADDRSIZE:0] wptr, //输入写指针
    input            rclk, rrst_n
);

reg [ADDRSIZE:0] rq1_wptr;

  always @(posedge rclk or negedge rrst_n)
      if (!rrst_n)begin
          rq1_wptr <= 0;
          rq2_wptr <= 0;
      end
      else begin
          rq1_wptr <= wptr;
          rq2_wptr <= rq1_wptr;
      end

endmodule
