stm32使用通用定时器产生PWM，Pulse Width Modulation 脉冲宽度调制

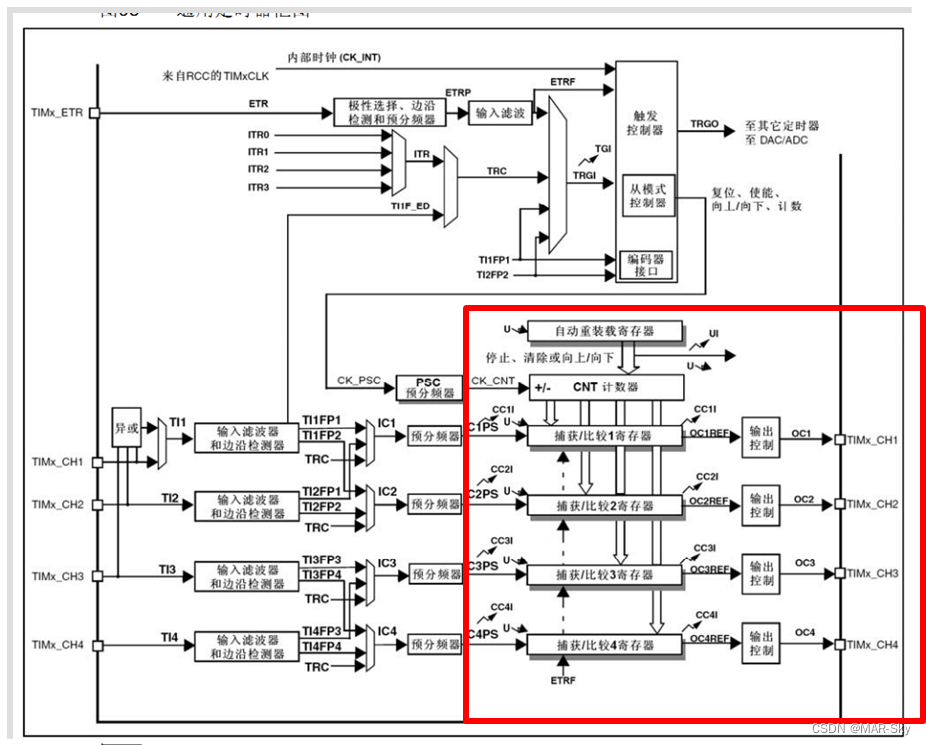

输出pwm控制位置

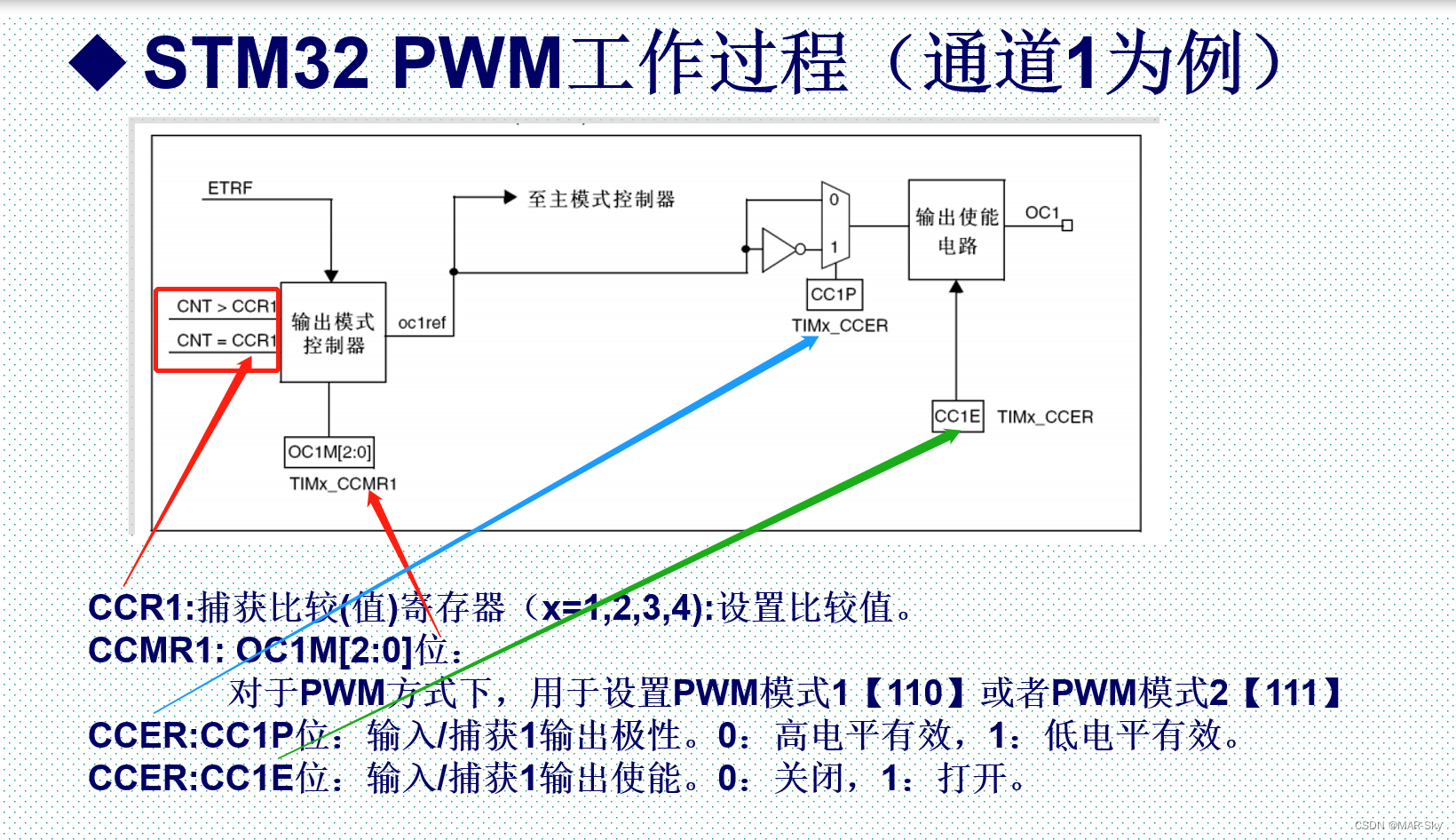

以通道1为例，控制输出过程

函数使用

 能定时器时钟。void TIM_OCxInit(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
typedef struct
{

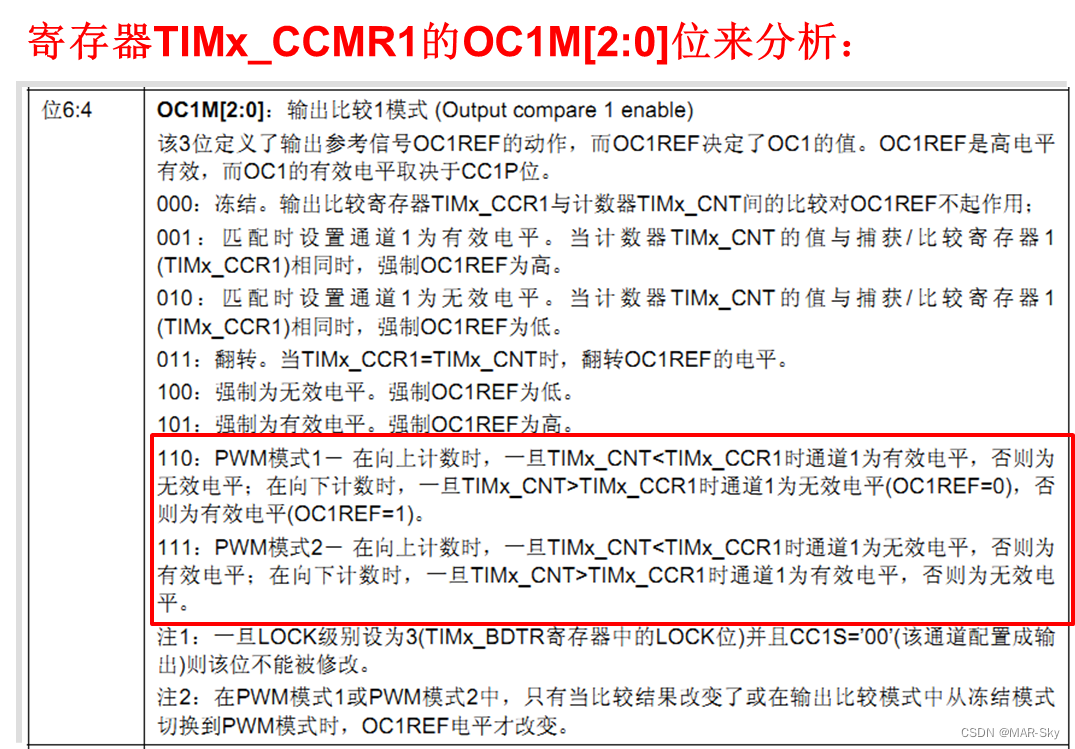

  uint16_t TIM_OCMode;  //PWM模式1或者模式2
  uint16_t TIM_OutputState; //输出使能 OR失能
  uint16_t TIM_OutputNState;
  uint16_t TIM_Pulse; //比较值，写CCRx
  uint16_t TIM_OCPolarity; //比较输出极性
  uint16_t TIM_OCNPolarity;
  uint16_t TIM_OCIdleState;
  uint16_t TIM_OCNIdleState;
} TIM_OCInitTypeDef;
TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2; //PWM模式2
TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能
TIM_OCInitStructure. TIM_Pulse=100;
TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; //输出极性:TIM输出比较极性高
TIM_OC2Init(TIM3, &TIM_OCInitStructure);  //根据T指定的参数初始化外设TIM3 OC2

//设置比较值
void TIM_SetCompareX(TIM_TypeDef* TIMx, uint16_t Compare2);
//使能输出比较预装载
void TIM_OC2PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);
//使能自动重装载的预装载寄存器允许位

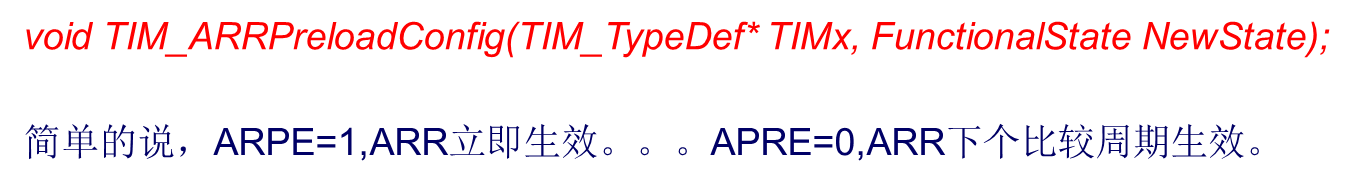

void TIM_ARRPreloadConfig(TIM_TypeDef* TIMx, FunctionalState NewState);

ARPE的值是有TIMX_CR1寄存器中的ARPE位的值决定的

整体配置过程

 使能定时器3和相关IO口时钟。
         使能定时器3时钟：RCC_APB1PeriphClockCmd();
         使能GPIOB时钟：RCC_APB2PeriphClockCmd();
②     初始化IO口为复用功能输出。函数：GPIO_Init();
        GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;

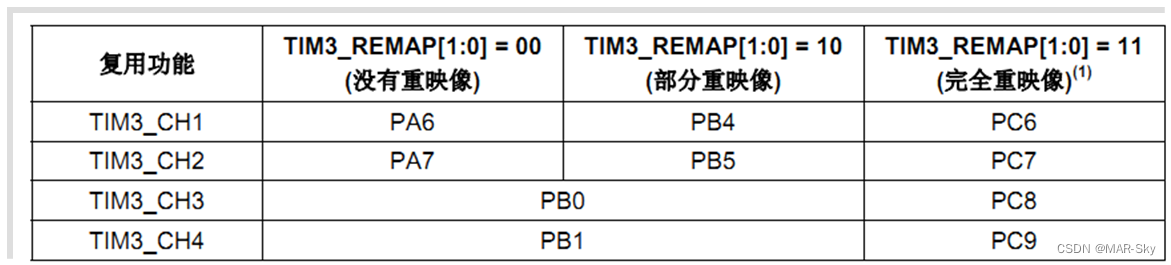

这里我们是要把PB5用作定时器的PWM输出引脚，所以要重映射配置，
       所以需要开启AFIO时钟。同时设置重映射。
        RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
        GPIO_PinRemapConfig(GPIO_PartialRemap_TIM3, ENABLE);
④    初始化定时器：ARR,PSC等：TIM_TimeBaseInit();
⑤    初始化输出比较参数:TIM_OC2Init();
⑥   使能预装载寄存器： TIM_OC2PreloadConfig(TIM3, TIM_OCPreload_Enable);
⑦   使能定时器。TIM_Cmd();
⑧   不断改变比较值CCRx，达到不同的占空比效果:TIM_SetCompare2();
