一.概述
首先我们要区分同步复位信号和异步复位。
1.异步复位：复位信号和clk无关，是作为敏感参数放在参数列表中的，即作为触发条件使用。

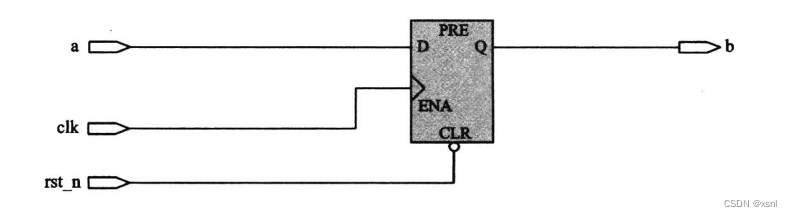

下图为异步复位的RTL图，复位和时钟无关，寄存器使能了CLR端。但是异步复位在释放时，如果释放时间正好在建立时间和保持时间之内，就会产生亚稳态。
异步复位使用的代码形式:
2.同步复位：复位信号和clk有关，只在clk的边沿检测是否复位。
下图为同步复位的RTL图，CLR端没用，而是将复位信号作为逻辑资源使用，b信号的变化是在clk的边沿触发，这样会多消耗一些逻辑资源（xilinx 不会存在这个问题）。
同步复位使用的代码形式：
Note：
大家很多时候都使用异步复位，同步释放的复位形式，注意异步复位，同步释放和概述中所说的同步复位是不一样的，概述中所说的同步复位可以理解为同步复位，同步释放。
异步复位，同步释放的方式即减少了逻辑资源的消耗，又减小了亚稳态产生的概率。
二.异步复位，同步释放

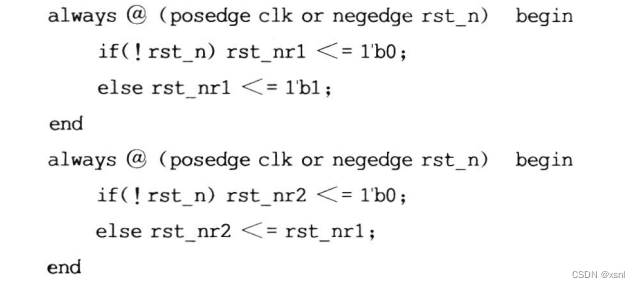

话不多说，代码如下：
两个复位信号都是在同一时刻变为0,rst_nr1是用来把rst_n同步到clk时钟的，而rst_nr2是用来减小亚稳态产生的概率，rst_nr2其实就是把复位多延长了一拍。
